F-G100 5G IoT Intelligent Gateway untuk Industrial Edge Computing
Perkembangan otomasi industri dan Internet of Things membutuhkan perangkat penghubung yang mampu mengintegrasikan berbagai protokol komunikasi, mengolah data di sisi lapangan, serta mengirimkannya menuju server atau platform cloud secara aman dan real-time.
Four-Faith F-G100 Intelligent Gateway adalah gateway IoT industrial yang mendukung jaringan 3G, 4G, dan 5G untuk transmisi data jarak jauh. Perangkat ini dilengkapi antarmuka RS232, beberapa port RS485, Gigabit Ethernet, Wi-Fi, digital input-output, relay, USB, serta penyimpanan lokal. F-G100 dapat digunakan untuk pengumpulan data, edge computing, konversi protokol, remote monitoring, dan integrasi perangkat industri dengan platform cloud.
Melalui dukungan protokol Modbus RTU, Modbus TCP, IEC60870-5-104, MQTT, SSL/TLS, HTTPS, dan WebSocket, F-G100 dapat menjadi pusat komunikasi antara PLC, RTU, power meter, inverter, mesin CNC, HMI, kamera, sensor, dan sistem manajemen berbasis cloud.
1. Deskripsi Produk
Four-Faith F-G100 5G IoT Intelligent Gateway merupakan gateway komunikasi industri yang dirancang untuk menghubungkan perangkat lapangan dengan pusat monitoring, SCADA, IoT platform, dan cloud melalui jaringan kabel maupun nirkabel.
Perangkat menggunakan prosesor komunikasi 32-bit industrial-grade, modul komunikasi seluler industri, serta sistem operasi real-time tertanam. F-G100 menyediakan:
- 1 port RS232
- Hingga 5 port RS485
- 1 port Gigabit Ethernet WAN
- 4 port Gigabit Ethernet LAN
- Wi-Fi 2,4 GHz dan 5,8 GHz
- 2 digital input
- 1 digital output
- 1 relay
- USB 3.0
- Dual SIM
- TF card atau penyimpanan eMMC
F-G100 dapat melakukan pengumpulan data dari perangkat lapangan melalui RS232, RS485, dan Ethernet. Data selanjutnya dapat diproses menggunakan fungsi edge computing, protocol conversion, atau aplikasi khusus sebelum dikirimkan melalui jaringan 4G, 5G, Wi-Fi, maupun wired WAN.

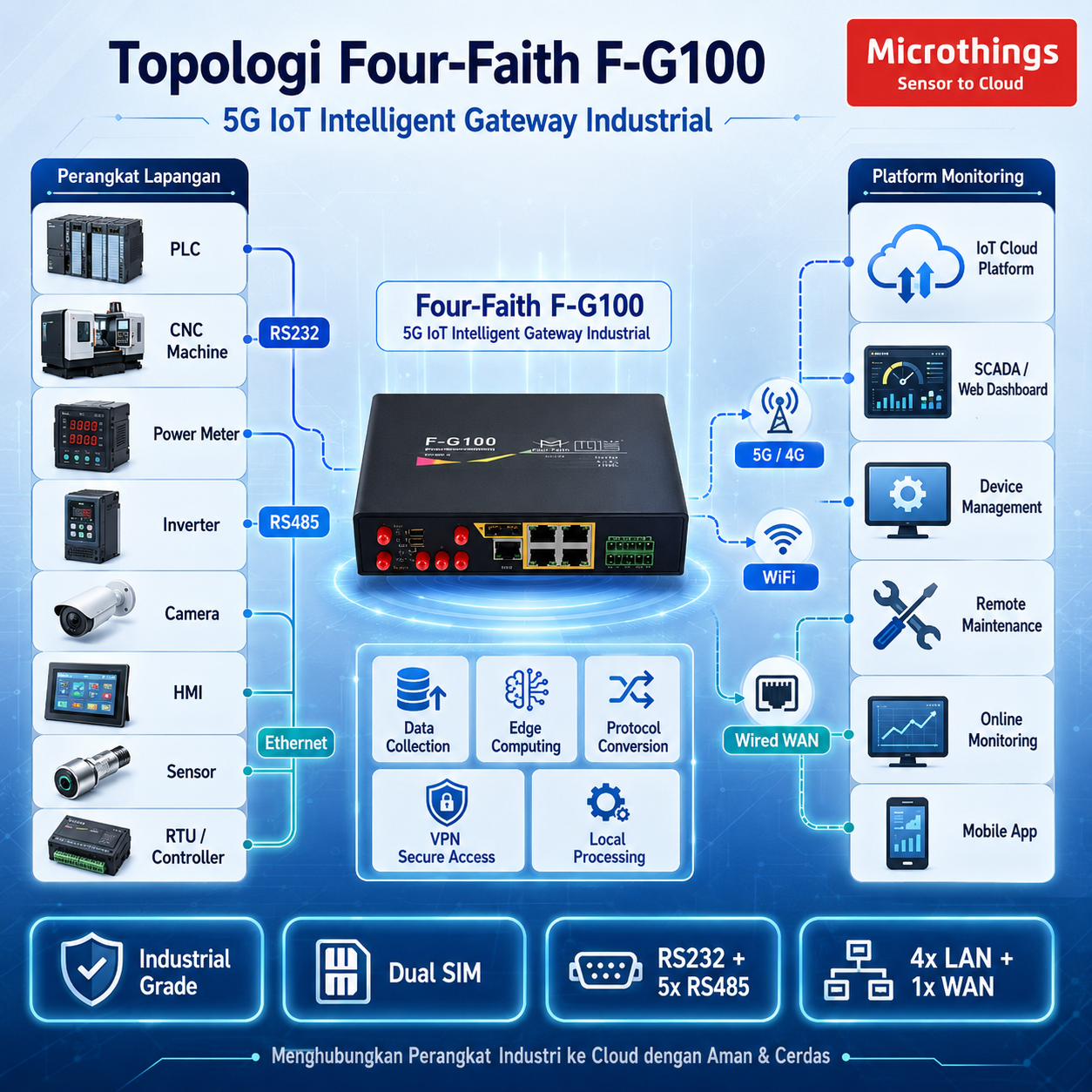

Diagram topologi pada halaman 4 datasheet memperlihatkan integrasi PLC, mesin CNC, meter, inverter, kamera, dan HMI menuju F-G100. Gateway kemudian melakukan programming, edge computing, dan protocol converting sebelum menghubungkan data ke Four-Faith Cloud maupun platform pihak ketiga seperti Huawei Cloud, Baidu Cloud, dan Ali Cloud.
Dengan casing logam IP30, input daya DC 9–36 V, watchdog, mekanisme anti-disconnection, isolasi antarmuka, dan pemasangan DIN rail atau wall mounted, perangkat ini sesuai untuk penggunaan pada panel kontrol dan lokasi industri.
2. Fitur Utama Produk dan Solusi
1. Konektivitas 5G NR berkecepatan tinggi
F-G100 mendukung jaringan 5G NR dengan kecepatan teoritis hingga:
- Downlink 3,4 Gbps
- Uplink 350 Mbps
Perangkat juga mendukung LTE Cat20 dengan downlink hingga 2 Gbps dan uplink hingga 150 Mbps.
Solusi: menyediakan transmisi data berkapasitas besar untuk sistem industri yang membutuhkan komunikasi cepat, latensi rendah, dan bandwidth tinggi.
2. Dukungan jaringan 3G, 4G, dan 5G
F-G100 tersedia dalam varian 4G dan 5G, sehingga dapat disesuaikan dengan ketersediaan jaringan di lokasi instalasi.
Solusi: memungkinkan implementasi pada kawasan industri, pertambangan, utilitas, energi, perkebunan, maupun lokasi terpencil.
3. Dual SIM dan reserved eSIM
Perangkat mendukung dua kartu SIM serta menyediakan dukungan cadangan untuk eSIM.
Solusi: meningkatkan redundansi jaringan dengan memanfaatkan lebih dari satu operator seluler.
4. Intelligent dual-link backup
F-G100 mendukung perpindahan cerdas antara jaringan 3G/4G/5G dan wired WAN pada konfigurasi tertentu.
Solusi: mengurangi downtime dengan menyediakan jalur komunikasi cadangan ketika koneksi utama mengalami gangguan.
5. Lima port RS485 dan satu port RS232
F-G100 menyediakan satu RS232 dan lima RS485, dengan satu antarmuka RS485 berbagi jalur dengan RS232.
Solusi: mengintegrasikan banyak power meter, PLC, RTU, inverter, sensor, data logger, dan perangkat Modbus dalam satu gateway.
6. Gigabit Ethernet WAN dan LAN
Perangkat dilengkapi:
- 1 × WAN 10/100/1000 Mbps
- 4 × LAN 10/100/1000 Mbps
- Auto MDI/MDIX
- Perlindungan antarmuka hingga 1,5 kV
Solusi: menghubungkan perangkat Ethernet berkecepatan tinggi seperti PLC, HMI, komputer industri, kamera, dan server lokal.
7. Wi-Fi dual-band 2×2 MIMO
F-G100 mendukung:
- IEEE 802.11b/g/n pada 2,4 GHz
- IEEE 802.11ac pada 5,8 GHz
- 2×2 MIMO
- AP mode
- Station mode
- AP Client dan Bridge mode
Kecepatan teoritis Wi-Fi mencapai 300 Mbps pada 802.11n dan 780 Mbps pada 802.11ac.
Solusi: menyediakan koneksi nirkabel berkapasitas tinggi untuk perangkat lokal, teknisi, HMI, atau sistem pemeliharaan.
8. Edge computing dan protocol conversion
Gateway mendukung pemrosesan data di sisi lapangan, programming, dan konversi protokol.
Solusi: mengurangi beban server cloud, mempercepat respons sistem, dan memungkinkan data dari berbagai perangkat diterjemahkan ke format yang seragam.
9. Protokol industri terintegrasi
F-G100 mendukung berbagai protokol, termasuk:
- Modbus RTU
- Modbus TCP
- IEC60870-5-104
- TCP/IP
- UDP
- FTP
- HTTP
- MQTT
- SSL/TLS
- HTTPS
- WebSocket
Solusi: mempermudah integrasi peralatan industri dengan SCADA, IoT platform, dan sistem manajemen energi.
10. Dukungan pengembangan Python dan C
Perangkat mendukung secondary development menggunakan Python dan C serta menyediakan Software Development Kit.
Solusi: memungkinkan perusahaan mengembangkan aplikasi, algoritma, protocol driver, dan logika edge khusus sesuai kebutuhan proyek.
11. Integrasi cloud
F-G100 dapat terhubung ke:
- Four-Faith Cloud
- Huawei Cloud
- Ali Cloud
- Baidu Cloud
- Platform cloud pihak ketiga
Solusi: memberikan fleksibilitas dalam pemilihan platform cloud, dashboard, dan sistem manajemen perangkat.
12. VPN client dan VPN server
F-G100 mendukung:
- PPTP
- L2TP
- IPsec
Perangkat dapat berfungsi sebagai VPN client maupun VPN server.
Solusi: membangun komunikasi terenkripsi antara site lapangan dengan ruang kontrol, data center, dan cloud.
13. Digital input, digital output, dan relay
F-G100 menyediakan:
- 2 × digital input
- 1 × digital output
- 1 × relay
Solusi: membaca alarm, status kontak, kondisi pintu panel, dan menjalankan kontrol sederhana terhadap perangkat eksternal.
14. Penyimpanan lokal
Perangkat mendukung Flash, TF card 8 GB atau 32 GB, maupun eMMC 8 GB.
Solusi: menyimpan data sementara ketika jaringan terputus serta mendukung fungsi buffering, data logging, dan aplikasi edge.
15. Remote management
F-G100 mendukung:
- Web configuration
- CLI
- Syslog
- SNMP
- Telnet
- SSH
- HTTPS
- PC client software
- Upgrade lokal dan jarak jauh
- Import dan export konfigurasi
Solusi: memudahkan monitoring, konfigurasi, troubleshooting, dan pemeliharaan perangkat dari jarak jauh.
16. Watchdog dan mekanisme anti-drop
Watchdog memantau kondisi sistem, sedangkan mekanisme anti-drop membantu menjaga terminal data tetap online.
Solusi: meningkatkan kontinuitas komunikasi pada aplikasi industri yang beroperasi selama 24 jam.
17. Desain industrial-grade
F-G100 menggunakan casing logam IP30, input daya DC 9–36 V, proteksi polaritas terbalik, proteksi tegangan lebih, dan isolasi antarmuka.
Solusi: memberikan keandalan penggunaan pada panel kontrol, gardu, ruang mesin, site telekomunikasi, dan lingkungan industri.
3. Technical Spesifikasi
Spesifikasi jaringan seluler
| Parameter | Spesifikasi |
|---|---|
| Modul | Industrial wireless module |
| Jaringan | 3G, 4G LTE, dan 5G NR |
| 5G NR | n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79 |
| LTE | B1/B2/B3/B4(66)/B5(18/19/26)/B7/B8/B12(17)/B13/B14/B20/B25/B26/B28/B29/B30/B38/B39/B40/B41/B42/B43/B46/B48/B71 |
| Kecepatan 5G NR | Downlink hingga 3,4 Gbps, uplink hingga 350 Mbps |
| Kecepatan LTE Cat20 | Downlink hingga 2 Gbps, uplink hingga 150 Mbps |
| Kecepatan HSPA+ | Downlink hingga 42 Mbps, uplink hingga 5,76 Mbps |
| Daya transmisi | Kurang dari 23 dBm |
| Sensitivitas penerimaan | Kurang dari -97 dBm |
| SIM | Dual SIM, kartu 1,8 V/3 V |
| Proteksi SIM | ESD hingga 15 kV |
| eSIM | Reserved |
Spesifikasi Wi-Fi
| Parameter | Spesifikasi |
|---|---|
| Standar | IEEE 802.11b/g/n/ac |
| Frekuensi | 2,4 GHz dan 5,8 GHz |
| Teknologi | 2×2 MIMO |
| Mode | AP, Station, AP Client, Bridge |
| Kecepatan 802.11b/g | Hingga 108 Mbps |
| Kecepatan 802.11n | Hingga 300 Mbps |
| Kecepatan 802.11ac | Hingga 780 Mbps |
| Keamanan | WEP, WPA, WPA2 |
| WPS | Opsional |
| MAC filtering | Didukung |
| Sensitivitas | Kurang dari -72 dBm pada 54 Mbps |
| Daya 802.11b | 26 dBm |
| Daya 802.11g | 21,5 dBm |
| Daya 802.11n | 20 dBm |
| Daya 802.11ac | 16 dBm |
Sistem perangkat keras
| Parameter | Spesifikasi |
|---|---|
| CPU | Industrial-grade 32-bit communication processor |
| Flash | 32 MB |
| RAM | DDR3 512 MB |
| TF card | 8 GB atau 32 GB, opsional |
| eMMC | 8 GB, sesuai konfigurasi |
| Sistem operasi | Embedded real-time operating system |
| Watchdog | WDT Watchdog |
| RTC | Built-in RTC |
| Sinkronisasi waktu | NTP |
| USB | 1 × USB 3.0 |
| Reset | Factory reset button |
Antarmuka Ethernet dan serial
| Parameter | Spesifikasi |
|---|---|
| WAN | 1 × RJ45 10/100/1000 Mbps |
| LAN | 4 × RJ45 10/100/1000 Mbps |
| Ethernet protection | Isolasi hingga 1,5 kV |
| Serial | 1 × RS232 dan 5 × RS485 |
| Shared interface | Satu RS485 berbagi dengan antarmuka RS232 |
| Proteksi serial | Isolasi daya dan data hingga 1,5 kV |
| Baud rate | 2.400–115.200 bit per detik |
| Data bit | 5, 6, 7, atau 8 |
| Stop bit | 1, 1,5 opsional, atau 2 |
| Parity | None, even, odd, SPACE opsional, MARK opsional |
| Indikator | PWR, SYS, Wi-Fi, SIM, Online, Signal Strength |
Digital I/O dan relay
| Parameter | Spesifikasi |
|---|---|
| Terminal | Terminal block 6-pin, pitch 3,5 mm |
| Digital input | 2 input |
| Digital output | 1 output |
| Relay | 1 relay |
| Input high | 5–30 VDC |
| Input low | 0–3 VDC |
| Arus output | Kurang dari 50 mA pada 30 VDC |
| Kapasitas relay | 1 A pada 250 VAC atau 30 VDC |
Antena
| Parameter | Spesifikasi |
|---|---|
| Antena seluler versi 4G | 2 × SMA female, 50 ohm |
| Antena seluler versi 5G | 4 × SMA female, 50 ohm |
| Antena Wi-Fi | 2 × SMA male, 50 ohm |
| Proteksi petir antena | Opsional |
Protokol, cloud, dan software
| Parameter | Spesifikasi |
|---|---|
| Industrial protocol | Modbus RTU, Modbus TCP, IEC60870-5-104 |
| IoT protocol | MQTT, MQTT over SSL/TLS, HTTPS, WebSocket |
| Network protocol | TCP/IP, UDP, FTP, HTTP |
| VPN client | PPTP, L2TP, IPsec |
| VPN server | PPTP, L2TP, IPsec |
| Remote management | Syslog, SNMP, Telnet, SSHD, HTTPS |
| Cloud | Four-Faith Cloud dan third-party cloud |
| Programming | Python dan C |
| SDK | Tersedia |
| Security | DES, 3DES, WEP, WPA, WPA2 |
| Redundancy | VRRP hot backup |
| Private network | APN dan VPDN |
| Network functions | DHCP server/client, NAT, DMZ, QoS, VLAN, DDNS |
| Configuration | Web, CLI, dan PC client software |
| Upgrade | Lokal dan remote online upgrade |
Catu daya dan kondisi fisik
| Parameter | Spesifikasi |
|---|---|
| Catu daya standar | DC 12 V/1,5 A |
| Rentang input | DC 9–36 V |
| Konsumsi | Kurang dari 1,2 A pada 12 V |
| Standby current | Kurang dari 800 mA pada 12 V |
| Konektor daya | Terminal power 2-core |
| Proteksi daya | Reverse polarity dan overvoltage protection |
| Material | Casing logam |
| Tingkat perlindungan | IP30 |
| Dimensi | 172 × 122 × 38 mm |
| Berat | Sekitar 700 gram |
| Suhu operasi | -35°C sampai +75°C |
| Suhu penyimpanan | -40°C sampai +85°C |
| Kelembapan | Hingga 95%, tanpa kondensasi |
| Instalasi | DIN rail dan wall mounted |
Pilihan model
| Model | Konfigurasi |
|---|---|
| F-G100-5G | 5G NR, Wi-Fi, dual SIM |
| F-G100-4G | 4G, Wi-Fi, dual SIM |
| F-G100-5G-GPS | Varian 5G dengan penamaan GPS |
| F-G100-4G-GPS | Varian 4G dengan penamaan GPS |
| F-G100-MZZ | Wi-Fi |
Konfigurasi aktual, frekuensi, antena, GPS, penyimpanan, dan fungsi opsional perlu disesuaikan dengan model pemesanan.
4. Manfaat dan Aplikasi
Manfaat
-
Mengintegrasikan banyak perangkat industri
Lima RS485, satu RS232, dan lima port Ethernet memungkinkan berbagai perangkat dihubungkan melalui satu gateway.
-
Meningkatkan kecepatan transmisi data
Jaringan 5G NR dan LTE Cat20 mendukung kebutuhan data besar dan komunikasi real-time.
-
Mengurangi beban cloud
Fungsi edge computing memungkinkan data disaring, dihitung, dan diproses langsung di lokasi.
-
Menyederhanakan konversi protokol
Data Modbus dan protokol industri lainnya dapat diterjemahkan menjadi MQTT, TCP/IP, atau protokol cloud.
-
Menjaga koneksi tetap aktif
Dual SIM, dual-link backup, watchdog, dan mekanisme anti-drop membantu mengurangi downtime.
-
Meningkatkan keamanan data
VPN, SSL/TLS, HTTPS, APN/VPDN, DES, 3DES, dan firewall memberikan perlindungan komunikasi.
-
Mendukung aplikasi khusus
Python, C, dan SDK memungkinkan pengembangan fungsi yang sesuai dengan kebutuhan proyek.
-
Menyediakan penyimpanan lokal
TF card atau eMMC dapat digunakan untuk buffering, data logging, dan penyimpanan ketika jaringan terganggu.
-
Mempermudah remote maintenance
Konfigurasi, monitoring, upgrade, serta backup parameter dapat dilakukan tanpa datang ke lokasi.
-
Mendukung kontrol sederhana
Digital input-output dan relay dapat digunakan untuk alarm, status, dan kontrol perangkat.
-
Mendukung berbagai platform cloud
Perusahaan tidak terikat pada satu platform dan dapat menggunakan Four-Faith Cloud maupun cloud pihak ketiga.
-
Cocok untuk lingkungan industri
Casing logam, suhu operasi luas, dan proteksi antarmuka meningkatkan reliabilitas perangkat.
Aplikasi
-
Industrial IoT Gateway
Menghubungkan mesin, PLC, sensor, dan peralatan produksi ke platform IoT.
-
SCADA dan Telemetry
Mengirimkan data RTU dan PLC menuju SCADA server serta control room.
-
Industrial Edge Computing
Menjalankan pemrosesan, filtering, kalkulasi, dan logika lokal sebelum data dikirim ke cloud.
-
Smart Metering
Mengumpulkan data beberapa meter listrik, air, gas, dan energi melalui RS485.
-
Power and Energy Monitoring
Digunakan pada power meter, inverter, gardu, recloser, panel listrik, dan sistem distribusi energi.
-
Solar Power Monitoring
Mengintegrasikan inverter, energy meter, weather station, dan perangkat PLTS.
-
Water and Wastewater
Mendukung monitoring flow meter, pressure sensor, pompa, reservoir, dan instalasi pengolahan air.
-
Industrial Automation
Menghubungkan PLC, HMI, mesin CNC, robot, sensor, dan panel kontrol.
-
Oil and Gas Monitoring
Digunakan untuk monitoring tangki, pipeline, tekanan, temperatur, valve, dan flow meter.
-
Environmental Monitoring
Mengirimkan data kualitas udara, kualitas air, cuaca, curah hujan, dan tinggi muka air.
-
Transportation and Mobile Infrastructure
Mendukung komunikasi data kendaraan, terminal, sistem lalu lintas, dan mobile equipment.
-
Remote Site Monitoring
Digunakan pada tambang, perkebunan, telekomunikasi, energi, dan lokasi terpencil.
-
Machine Data Collection
Mengumpulkan data mesin produksi untuk analisis performa, preventive maintenance, dan OEE.
-
Protocol Gateway
Menghubungkan perangkat Modbus atau IEC60870-5-104 dengan platform MQTT dan cloud.

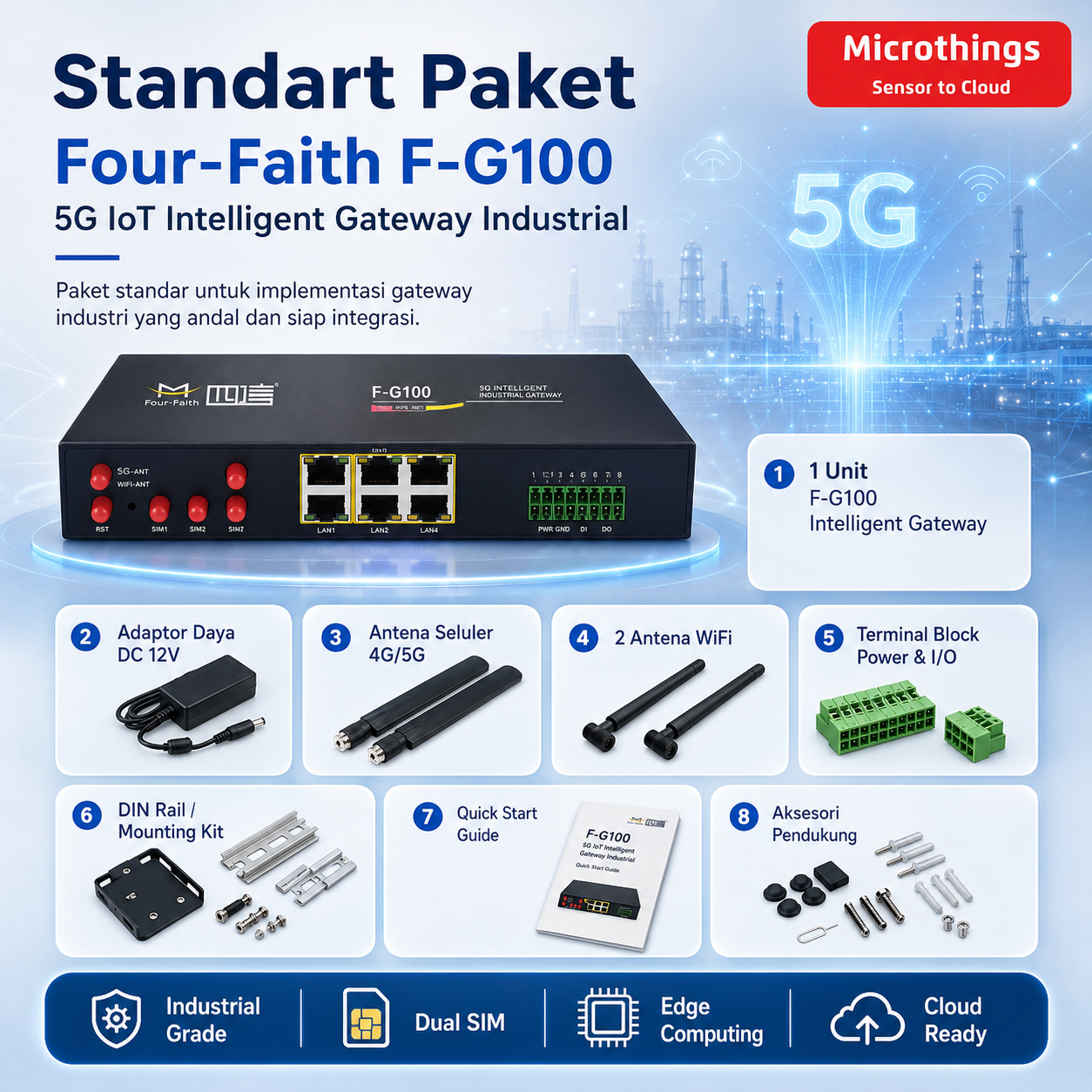

5. Standart Paket
Datasheet tidak mencantumkan packing list resmi secara terperinci. Susunan berikut dapat digunakan sebagai referensi awal:
- 1 unit Four-Faith F-G100 Intelligent Gateway
- 1 adaptor daya DC 12 V/1,5 A
- Antena seluler sesuai varian 4G atau 5G
- 2 antena Wi-Fi
- Terminal block power
- Terminal block digital I/O dan relay
- DIN rail mounting kit
- Wall mounting kit
- Quick start guide atau dokumentasi produk
- Kabel komunikasi atau aksesori sesuai konfigurasi proyek
Kartu SIM, TF card, kabel Ethernet, antena tambahan, dan aksesori opsional perlu dikonfirmasi dalam penawaran penjualan.
There are no reviews yet.
