DS18B20 Temperature Sensor

DS18B20 Temperature Sensor

DS18B20 Temperature Sensor 1-Wire membaca suhu dalam bentuk data digital. Karena itu, sensor tidak perlu mengubah sinyal analog lebih dulu.

Sensor memakai jalur 1-Wire Digital Bus. Dengan demikian, satu jalur data dapat dipakai untuk menghubungkan sensor ke controller, data logger, atau gateway.

Selain itu, DS18B20 memiliki pilihan 9-bit, 10-bit, 11-bit, dan 12-bit. Pada mode 12-bit, sensor dapat membaca perubahan suhu hingga sekitar 0,0625°C.

Sensor dapat memakai daya dari luar. Namun, DS18B20 juga mendukung parasite power. Karena itu, susunan kabel dapat dibuat lebih sederhana.

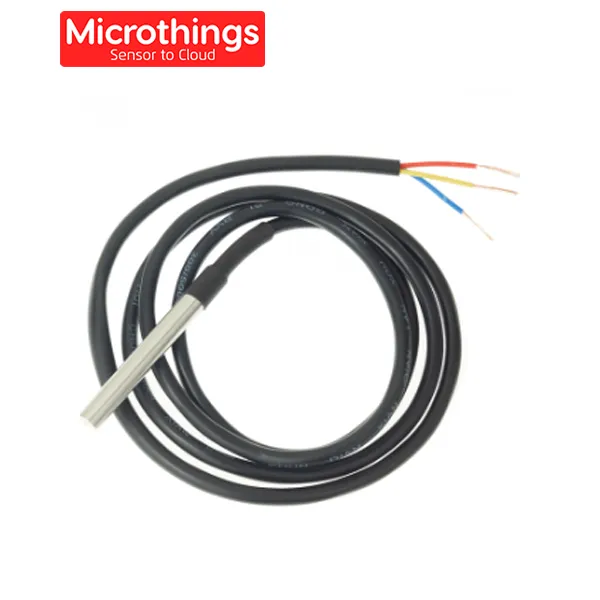

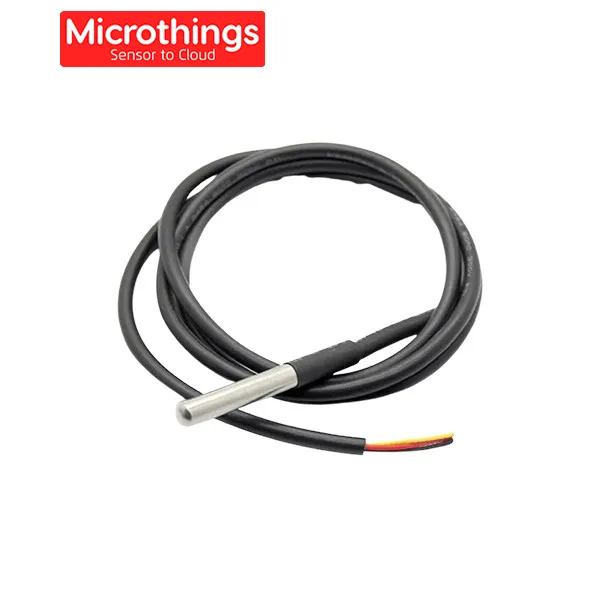

Versi probe dapat dipakai untuk cold storage, HVAC, greenhouse, ruang server, tangki, pipa, dan mesin. Selain itu, data suhu dapat dikirim ke sistem IoT untuk dipantau dari jarak jauh.

Fitur Utama Produk dan Solusi

1. 1. Sensor Suhu Digital
      Sensor mengirim data suhu dalam bentuk digital. Jadi, data lebih mudah dibaca oleh controller.
   2. Jalur 1-Wire
      Sensor memakai satu jalur data. Karena itu, kebutuhan kabel dapat dikurangi.
   3. Rentang Suhu Luas
      Sensor dapat membaca suhu dari -55°C hingga +125°C. Dengan demikian, sensor dapat dipakai untuk banyak kebutuhan.
   4. Akurasi hingga ±0,5°C
      Akurasi ini berlaku pada suhu -10°C hingga +85°C. Oleh karena itu, sensor cocok untuk pemantauan suhu umum.
   5. Pilihan 9–12 Bit
      Pengguna dapat memilih tingkat baca sesuai kebutuhan. Selain itu, pilihan ini dapat disesuaikan dengan sistem.
   6. Detail hingga 0,0625°C
      Mode 12-bit dapat membaca perubahan suhu yang lebih kecil. Jadi, perubahan suhu lebih mudah dilihat.
   7. Kode ID 64-Bit
      Setiap sensor memiliki ID yang berbeda. Karena itu, setiap unit dapat dikenali secara terpisah.
   8. Banyak Sensor dalam Satu Jalur
      Beberapa sensor dapat dipasang pada satu jalur 1-Wire. Dengan demikian, pemantauan banyak titik menjadi lebih mudah.
   9. Parasite Power
      Sensor dapat memakai daya melalui jalur data pada mode tertentu. Karena itu, kabel dapat dibuat lebih ringkas.
   10. Alarm Suhu
       Batas suhu tinggi dan rendah dapat diatur. Kemudian, sistem dapat memakai batas tersebut untuk membuat alarm.
   11. Probe dan Kabel
       Probe membantu pemasangan pada titik yang sulit dijangkau. Namun, panjang kabel dapat berbeda sesuai varian.
   12. Siap untuk IoT
       Data dapat masuk ke controller atau gateway. Setelah itu, data dapat dikirim ke dashboard atau cloud.

   Technical Spesifikasi

   Parameter	Spesifikasi
   Nama Produk	DS18B20 Temperature Sensor
   Sensor	DS18B20 Digital Thermometer
   Data yang Diukur	Suhu
   Jalur Data	1-Wire Digital Bus
   Rentang Suhu	-55°C hingga +125°C
   Akurasi	±0,5°C pada -10°C hingga +85°C
   Error -30°C hingga +100°C	Maks. sekitar ±1°C
   Error Rentang Penuh	Maks. sekitar ±2°C
   Pilihan Bit	9 / 10 / 11 / 12-bit
   Detail 12-bit	0,0625°C
   Tegangan	3,0–5,5 VDC
   Mode Daya	External / Parasite Power
   Waktu Baca 12-bit	Maks. 750 ms
   ID Sensor	Unique 64-bit Serial Code
   Alarm	High / Low Temperature
   Jaringan	Multi-Drop 1-Wire
   Output	Data Suhu Digital

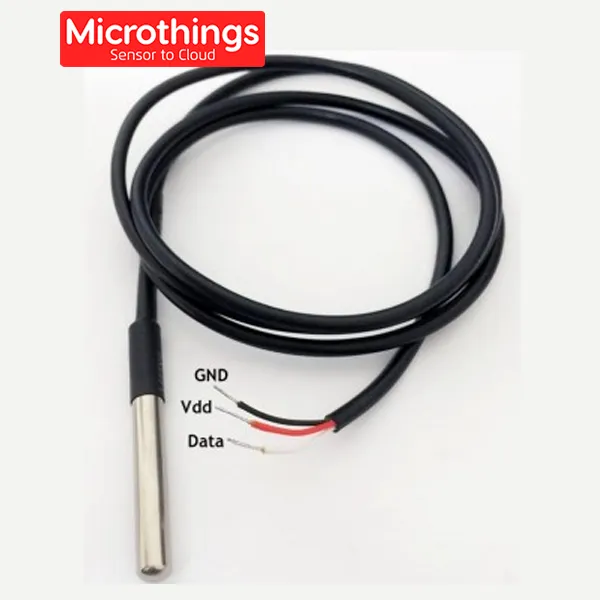

   Kabel Umum	3-wire
   Bahan Probe	Sesuai varian
   Panjang Kabel	Sesuai varian
   Tahan Air	Sesuai jenis probe
   Sambungan	Controller, data logger, gateway, IoT platform

   Selain itu, bahan probe dan panjang kabel dapat berbeda pada setiap varian. Karena itu, jenis probe perlu dicek sebelum produk dipakai.

   Manfaat dan Aplikasi



1. 1. Cold Storage
      Sensor dapat memantau suhu freezer dan ruang dingin. Selain itu, data suhu dapat disimpan untuk melihat riwayat.
   2. Cold Chain
      Sensor membantu memantau suhu selama proses simpan dan kirim. Karena itu, perubahan suhu lebih mudah diketahui.
   3. Tangki dan Pipa
      Probe dapat dipasang pada titik yang ingin dipantau. Namun, jenis probe perlu dipilih sesuai tempat pemasangan.
   4. Greenhouse
      Sensor dapat membaca suhu area tanam. Jadi, kondisi lingkungan lebih mudah dipantau.
   5. Server Room
      Sensor dapat membaca suhu ruang server. Oleh karena itu, kenaikan suhu dapat diketahui lebih cepat.
   6. HVAC
      Sensor dapat dipakai pada sistem pendingin. Selain itu, data dapat dipakai untuk sistem kontrol gedung.
   7. Mesin
      Sensor dapat memantau suhu mesin sesuai batas kerjanya. Karena itu, kondisi suhu dapat dicek secara rutin.
   8. Smart Building
      Sensor dapat menjadi bagian dari sistem pemantauan gedung. Kemudian, data dapat ditampilkan pada dashboard.
   9. Pemantauan Air
      Sensor dapat dipakai untuk membaca suhu air. Namun, probe harus memiliki pelindung yang sesuai.
   10. Aquaculture
       Sensor dapat membantu membaca suhu air kolam. Dengan demikian, kondisi air lebih mudah diawasi.
   11. Pencatatan Data
       Data suhu dapat disimpan dari waktu ke waktu. Jadi, pengguna dapat melihat perubahan suhu.

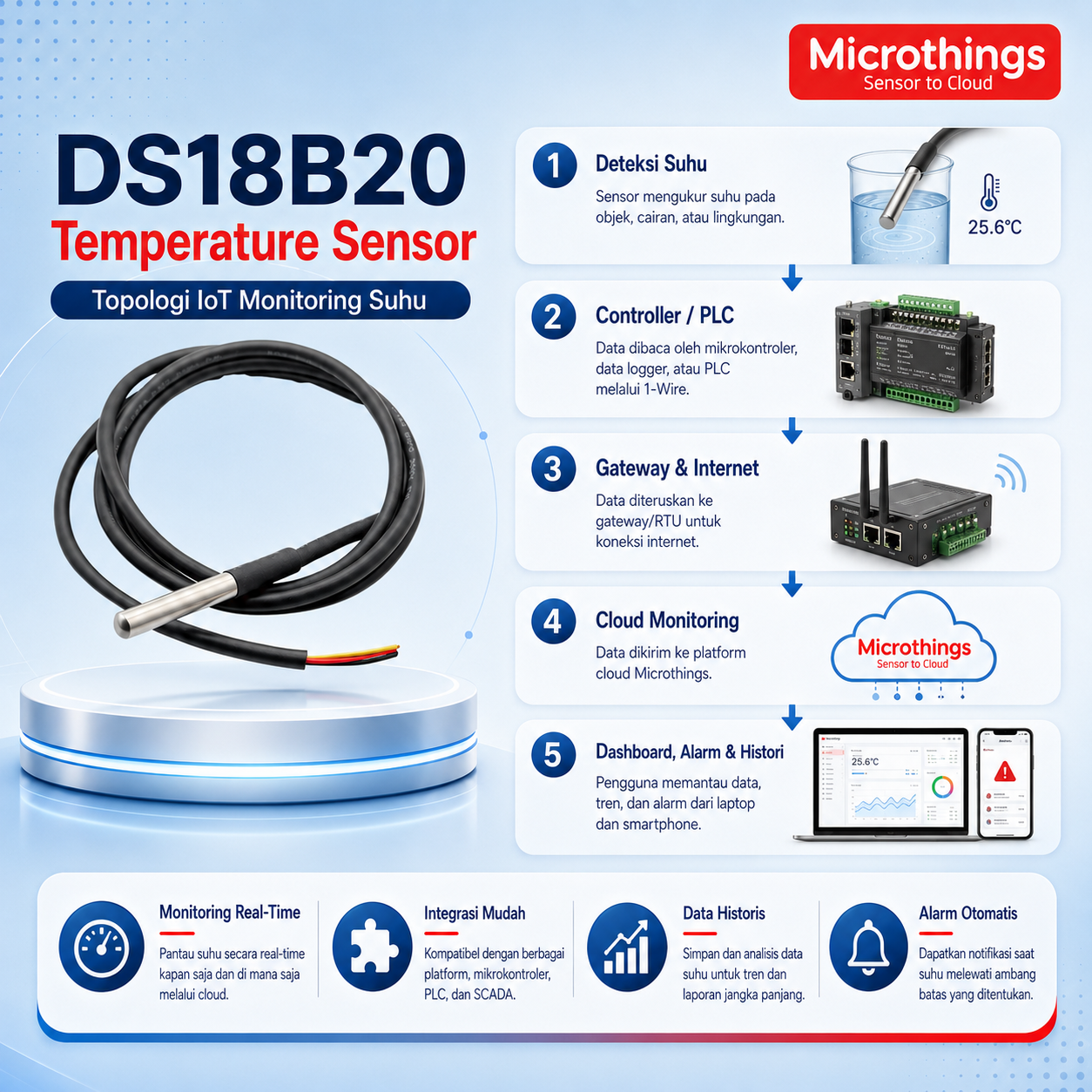

   12. IoT Monitoring
       Data suhu masuk ke controller lebih dulu. Setelah itu, gateway dapat mengirim data ke cloud.
   13. Alarm Suhu
       Pengguna dapat membuat batas suhu tertentu. Jika suhu melewati batas, sistem dapat memberi alarm.
   14. Pemantauan Banyak Titik
       Beberapa sensor dapat dipasang pada satu jalur. Karena itu, banyak titik dapat dipantau dengan kabel yang lebih sedikit.

    Standar Paket

Paket standar dapat berisi:

1. 1x DS18B20 Temperature Sensor
2. 1x Probe sensor
3. 1x Kabel sensor sesuai varian
4. 1x Panduan penggunaan
5. 1x Label produk
6. 1x Kemasan produk
