Radar Level Sensor 24GHz untuk Monitoring Level

Monitoring ketinggian cairan maupun material padat pada tangki, kontainer, sungai, instalasi air limbah, dan area industri memerlukan teknologi yang akurat serta tahan terhadap kondisi lingkungan. Metode pengukuran yang bersentuhan langsung dengan media dapat menjadi kurang ideal ketika cairan bersifat kotor, korosif, sulit dijangkau, atau berada pada lokasi terbuka.

DF572 Radar Level Sensor menawarkan pengukuran level tanpa kontak menggunakan teknologi radar 24 GHz. Sensor mampu memantau permukaan cairan maupun material padat hingga jarak 8 meter, lalu mengirimkan data melalui Cat-1/4G, Cat-M + NB-IoT, LoRaWAN, atau NB-IoT untuk kebutuhan monitoring jarak jauh.

Dengan perlindungan IP68, ketahanan benturan IK10, baterai berkapasitas besar, dan dukungan dashboard berbasis web, DF572 sesuai untuk sistem monitoring level pada lokasi outdoor, area industri, tangki, sungai, dan instalasi pengolahan air limbah.

1. Deskripsi Produk

DF572 Radar Level Sensor adalah perangkat monitoring level berbasis Internet of Things yang menggunakan teknologi radar 24 GHz untuk mengukur jarak antara sensor dan permukaan media secara nonkontak.

Sensor dapat digunakan untuk memantau permukaan cairan maupun material padat tanpa menyentuh media yang diukur. Teknologi ini menjadikan DF572 sesuai untuk tangki air, tangki industri, kontainer, sungai, saluran terbuka, instalasi air limbah, serta tangki minyak dan bahan kimia setelah kondisi instalasi dikonfirmasi.

DF572 memiliki jangkauan pengukuran hingga 8 meter dengan blind area 25 cm dan referensi akurasi level ±20 mm. Sensor juga dapat mengukur temperatur dengan akurasi referensi ±0,3°C serta beroperasi pada rentang suhu lingkungan -30°C hingga +85°C.

Data pengukuran dapat dikirim melalui beberapa pilihan jaringan:

• Cat-1/4G
• Multi Tech Cat-M + NB-IoT
• LoRaWAN
• NB-IoT

Bluetooth Low Energy atau BLE digunakan untuk konfigurasi dan debugging perangkat, bukan sebagai jalur utama pengiriman data.

DF572 menggunakan tiga baterai lithium thionyl chloride ER26500 dengan kapasitas total 25.500 mAh pada tegangan 3,6 V. Referensi datasheet menyebut masa pakai dapat melebihi lima tahun pada kondisi pelaporan tertentu. Masa pakai aktual tetap dipengaruhi interval pengiriman, jaringan yang digunakan, temperatur lingkungan, dan kekuatan sinyal.

2. Fitur Utama Produk dan Solusi

1. Teknologi Radar 24 GHz

DF572 menggunakan radar 24 GHz untuk melakukan pengukuran level tanpa kontak langsung dengan permukaan media.

Solusi:
Mengurangi risiko kontaminasi sensor, penumpukan material pada probe, dan kerusakan akibat kontak langsung dengan cairan atau material yang diukur.

2. Jangkauan Pengukuran hingga 8 Meter

Sensor mendukung pengukuran jarak hingga 8 meter dengan blind area 25 cm.

Solusi:
Mendukung monitoring tangki, kontainer, sungai, dan lokasi industri dengan jarak pemasangan yang relatif tinggi.

3. Akurasi Level ±20 mm

DF572 memiliki referensi akurasi pengukuran level sebesar ±20 mm.

Solusi:
Memberikan data level yang dapat digunakan untuk memantau perubahan ketinggian, kondisi hampir penuh, level rendah, dan tren pemakaian media.

4. Pengukuran Tanpa Kontak

Gelombang radar dipancarkan menuju permukaan media tanpa memerlukan probe yang terendam.

Solusi:
Sesuai untuk air, air limbah, minyak, bahan kimia, dan material padat setelah karakteristik lokasi serta permukaan target dikonfirmasi.

5. Monitoring Temperatur

Sensor memiliki referensi akurasi pengukuran temperatur ±0,3°C.

Solusi:
Memberikan parameter tambahan untuk membantu operator memantau kondisi lingkungan atau perubahan temperatur pada lokasi instalasi.

6. Pilihan Konektivitas yang Fleksibel

DF572 tersedia dalam versi Cat-1/4G, Cat-M + NB-IoT, LoRaWAN, dan NB-IoT.

Solusi:
Memungkinkan teknologi komunikasi dipilih berdasarkan cakupan jaringan, jumlah titik sensor, infrastruktur pelanggan, dan kebutuhan proyek.

7. Konfigurasi melalui BLE

Bluetooth Low Energy digunakan untuk proses setup dan debugging perangkat.

Solusi:
Memudahkan teknisi melakukan pengaturan parameter dan pemeriksaan sensor secara lokal saat instalasi atau pemeliharaan.

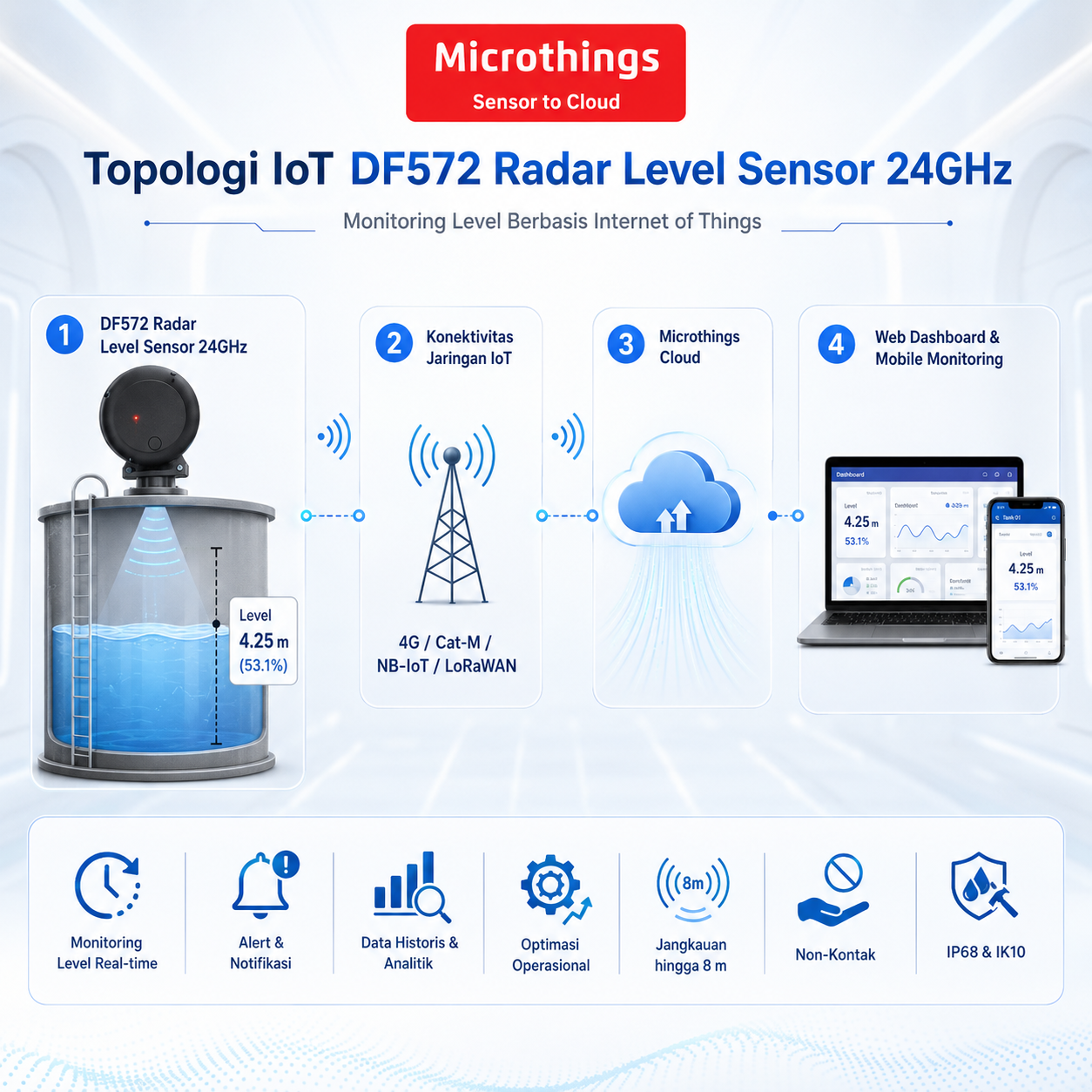

8. Monitoring melalui Web Dashboard

Data level dapat dikirim ke dashboard web untuk menampilkan kondisi real-time, alarm, dan riwayat pengukuran.

Solusi:
Operator dapat memantau lokasi secara jarak jauh tanpa harus melakukan pemeriksaan manual pada setiap tangki atau area monitoring.

9. Alarm Kondisi Level

Platform dapat memanfaatkan data DF572 untuk memberikan peringatan ketika level melewati batas yang telah ditentukan.

Solusi:
Membantu mencegah kondisi meluap, level terlalu rendah, atau perubahan level yang tidak normal.

10. Perlindungan IP68

Enclosure DF572 memiliki tingkat perlindungan IP68.

Solusi:
Membantu melindungi perangkat dari debu dan air saat digunakan pada lokasi outdoor atau lingkungan yang menantang.

11. Ketahanan Benturan IK10

Housing sensor memiliki tingkat ketahanan benturan IK10.

Solusi:
Memberikan perlindungan mekanis tambahan pada lokasi industri, area terbuka, dan aset yang berisiko terkena benturan.

12. Baterai Berkapasitas 25.500 mAh

DF572 menggunakan tiga baterai ER26500 dengan kapasitas total 25.500 mAh pada 3,6 V.

Solusi:
Mendukung pemasangan pada lokasi yang tidak memiliki sumber listrik permanen dan mengurangi kebutuhan kunjungan pemeliharaan.

13. Masa Operasi Jangka Panjang

Masa pakai baterai dapat melebihi lima tahun berdasarkan kondisi referensi datasheet.

Solusi:
Membantu menekan biaya penggantian baterai dan operasional untuk proyek dengan banyak titik monitoring.

14. Integrasi Platform Pelanggan

Produsen menyediakan dukungan untuk peninjauan protokol, parsing data, koordinasi SDK, dan integrasi ke sistem pelanggan setelah kebutuhan proyek dikonfirmasi.

Solusi:
Data DF572 dapat digunakan pada dashboard pelanggan, sistem SCADA, platform IoT, atau aplikasi monitoring khusus sesuai hasil integrasi teknis.

3. Technical Spesifikasi

Spesifikasi jangkauan, akurasi, dan masa pakai baterai merupakan nilai referensi. Hasil aktual dapat dipengaruhi struktur tangki, posisi pemasangan, karakteristik permukaan media, interval pengukuran, interval pelaporan, jaringan komunikasi, suhu lingkungan, dan kekuatan sinyal.

Pilihan Versi Komunikasi

Pemilihan versi komunikasi perlu disesuaikan dengan cakupan jaringan, lokasi proyek, kebutuhan integrasi, interval pelaporan, dan platform tujuan.

4. Manfaat dan Aplikasi

Manfaat Produk

1. Mengurangi Pemeriksaan Manual

Data level dapat dipantau dari dashboard sehingga petugas tidak harus mendatangi setiap lokasi secara rutin.

2. Mencegah Tangki Meluap

Alarm level tinggi dapat membantu operator mengambil tindakan sebelum cairan atau material melampaui kapasitas.

3. Mencegah Kekurangan Persediaan

Peringatan level rendah dapat digunakan untuk mendukung perencanaan pengisian ulang.

4. Mendukung Monitoring Lokasi Terpencil

Konektivitas nirkabel dan baterai internal memungkinkan penggunaan pada area yang sulit dijangkau atau tidak memiliki sumber listrik permanen.

5. Mengurangi Kontak dengan Media

Teknologi radar tidak memerlukan probe terendam sehingga membantu mengurangi kontak dengan air limbah, minyak, bahan kimia, atau material lainnya.

6. Mendukung Pemeliharaan Preventif

Riwayat level dan perubahan data dapat digunakan untuk mengenali kondisi abnormal atau pola penggunaan yang tidak biasa.

7. Mengoptimalkan Operasional

Informasi level aktual membantu pengelola menentukan waktu pengisian, pengosongan, atau pengangkutan berdasarkan kebutuhan nyata.

8. Menghemat Biaya Instalasi

Penggunaan baterai dan komunikasi nirkabel dapat mengurangi kebutuhan pemasangan kabel daya dan kabel komunikasi pada lokasi tertentu.

9. Tahan untuk Penggunaan Outdoor

Perlindungan IP68 dan IK10 mendukung penggunaan pada lokasi terbuka serta lingkungan industri yang menantang.

10. Mendukung Integrasi Sistem

Data sensor dapat dihubungkan dengan platform pelanggan setelah protokol, parsing data, dan kebutuhan API dikonfirmasi.

Aplikasi Produk

1. Monitoring Tangki Air

Memantau ketinggian air pada tangki penyimpanan, reservoir, dan sistem distribusi air.

2. Instalasi Pengolahan Air Limbah

Digunakan untuk memantau level pada kolam, bak, atau tangki pengolahan air limbah.

3. Monitoring Sungai

Mendukung pemantauan perubahan tinggi muka air sungai pada lokasi yang sesuai dengan jangkauan sensor.

4. Tangki Industri

Memantau level media pada tangki proses, tangki penyimpanan, dan fasilitas produksi.

5. Kontainer Outdoor

Digunakan untuk memonitor isi kontainer atau wadah terbuka dan tertutup setelah struktur pemasangan dikonfirmasi.

6. Tangki Minyak

Mendukung pemantauan level minyak secara nonkontak setelah kondisi tangki dan lingkungan instalasi dievaluasi.

7. Tangki Bahan Kimia

Mengurangi kebutuhan sensor bersentuhan langsung dengan media kimia, dengan tetap memperhatikan kondisi lokasi dan persyaratan keselamatan proyek.

8. Monitoring Banjir

Dapat digunakan sebagai bagian dari sistem pemantauan tinggi muka air pada sungai, kanal, atau area rawan genangan.

9. Area Pertambangan

Mendukung monitoring level pada kolam, tangki, dan kontainer di area pertambangan yang sesuai.

10. Pertanian dan Irigasi

Memantau level air pada reservoir, tangki irigasi, atau tempat penyimpanan air.

11. Smart City

Digunakan sebagai perangkat lapangan dalam sistem monitoring air, sungai, banjir, dan infrastruktur kota.

12. Remote Industrial Monitoring

Mendukung pemantauan aset industri yang tersebar menggunakan jaringan seluler, LoRaWAN, atau NB-IoT.

5. Standart Paket

Halaman resmi DF572 tidak mencantumkan daftar isi paket secara terperinci. Oleh karena itu, isi aktual harus dikonfirmasi melalui quotation atau purchase order.

Penulisan yang aman untuk halaman produk adalah:

• 1 × DF572 Radar Level Sensor
• 3 × baterai ER26500 atau baterai internal sesuai konfigurasi pesanan
• Aksesori atau bracket pemasangan sesuai kebutuhan instalasi
• Dokumentasi instalasi dan konfigurasi
• Akses konfigurasi BLE
• Konfigurasi komunikasi sesuai varian yang dipesan
• Dukungan teknis dasar

Komponen dan Layanan Opsional

• Platform cloud dan web dashboard
• Alarm dan notifikasi
• Integrasi API atau protokol pelanggan
• Gateway LoRaWAN
• Bracket pemasangan khusus
• Instalasi dan commissioning
• Pengembangan dashboard khusus
• Konfigurasi interval pengukuran dan pelaporan

Kelengkapan perangkat, aksesori pemasangan, baterai, layanan cloud, dan dukungan integrasi perlu dikonfirmasi berdasarkan kebutuhan proyek. DF572 dipasarkan menggunakan sistem quotation setelah jenis media, target jarak, ketinggian instalasi, jaringan, interval pelaporan, dan kebutuhan platform ditinjau.
