Smart Manhole Sensor untuk Monitoring Tutup dan Level Air

Keamanan tutup manhole dan kondisi level air di dalam saluran merupakan dua aspek penting dalam pengelolaan drainase, jaringan air limbah, utilitas bawah tanah, dan infrastruktur perkotaan. Tutup manhole yang bergeser atau terbuka dapat membahayakan pengguna jalan, sedangkan kenaikan level air atau limbah dapat menjadi indikasi penyumbatan, risiko luapan, maupun potensi banjir.

DC413 Smart Manhole Sensor menggabungkan deteksi status tutup manhole dan pengukuran level air atau limbah berbasis ultrasonik dalam satu perangkat. Sensor dapat mendeteksi pergerakan, kemiringan, pembukaan, atau pergeseran abnormal pada tutup sekaligus mengukur level hingga 4 meter. Perangkat dilengkapi perlindungan IP68 dan IK10 serta pilihan komunikasi NB-IoT, LoRaWAN, 4G, dan Multi Tech Cat-M/NB-IoT.

Data status tutup, level air, dan alarm dapat dikirim ke cloud untuk ditampilkan melalui dashboard command center, portal web, atau aplikasi mobile. Dengan solusi ini, pengelola dapat memonitor kondisi manhole secara terpusat, melihat riwayat alarm, mengevaluasi tren level, dan mempercepat respons petugas lapangan.

1. Deskripsi Produk

DC413 Smart Manhole Sensor adalah perangkat monitoring manhole berbasis Internet of Things yang memiliki dua fungsi utama:

1. Mendeteksi status, pergerakan, kemiringan, pembukaan, dan pergeseran tutup manhole.
2. Mengukur level air atau limbah di dalam manhole menggunakan teknologi ultrasonik.

Sensor status tutup menggunakan prinsip acceleration detection, sedangkan pengukuran level menggunakan sensor ultrasonik. Kombinasi ini memungkinkan DC413 digunakan untuk memantau keamanan tutup sekaligus risiko kenaikan level air atau limbah dalam satu titik instalasi.

Pengukuran level mendukung jarak hingga 4 meter dengan blind area sebesar 15 cm. Akurasi pengukuran ketinggian mencapai 3 cm, sedangkan akurasi sudut tercantum sebesar 2° dan akurasi temperatur sebesar 2°C. Tinggi pemasangan dan kedalaman manhole perlu diperiksa agar area pengukuran berada di luar blind area sensor.

DC413 tersedia dalam beberapa pilihan jaringan:

• NB-IoT
• LoRaWAN
• 4G
• Multi Tech Cat-M/NB-IoT

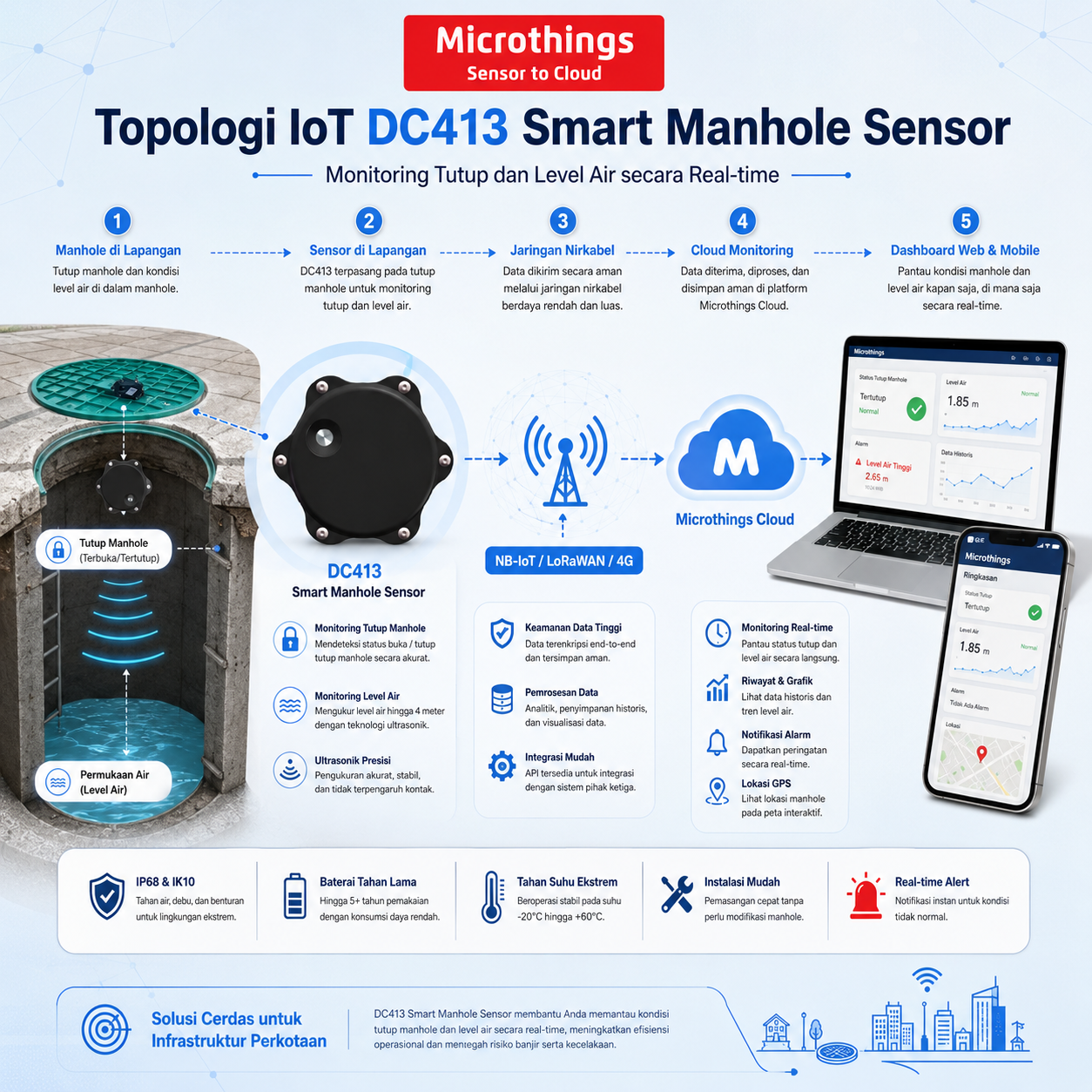

Perangkat dapat mengirimkan data melalui base station atau gateway menuju cloud server. Data selanjutnya dapat digunakan pada platform Dingtek, dashboard pelanggan, atau sistem pemerintah dan pengelola utilitas yang telah terintegrasi.

Housing DC413 terbuat dari ABS berwarna hitam dengan dimensi 119 × 119 × 40 mm dan berat bersih sekitar 450 gram. Perlindungan IP68 mendukung penggunaan di lingkungan basah dan berdebu, sedangkan ketahanan benturan IK10 membantu melindungi perangkat pada instalasi infrastruktur lapangan.

Perangkat menggunakan satu baterai lithium thionyl chloride tipe ER26500 berkapasitas 8.500 mAh pada 3,6 V. Referensi masa operasinya adalah lebih dari tiga tahun untuk versi 4G serta lebih dari lima tahun untuk LoRaWAN, NB-IoT, dan Multi Tech, dengan kondisi empat kali upload per hari dan siklus deteksi setiap 10 menit. Masa pakai aktual dipengaruhi jenis jaringan, temperatur, kualitas sinyal, dan frekuensi pelaporan.

2. Fitur Utama Produk dan Solusi

1. Deteksi Pergerakan Tutup Manhole

DC413 mendeteksi pergerakan atau perubahan posisi tutup manhole.

Solusi:
Membantu operator mengetahui ketika tutup bergeser akibat kendaraan, pekerjaan lapangan, vandalisme, atau kondisi lingkungan tanpa menunggu pemeriksaan manual.

2. Deteksi Pembukaan Abnormal

Sensor dapat mengenali kondisi tutup yang dibuka atau berpindah dari posisi normal.

Solusi:
Memberikan peringatan lebih cepat terhadap akses tanpa izin, pencurian tutup, atau aktivitas pemeliharaan yang belum tercatat.

3. Deteksi Kemiringan dan Sudut

DC413 dapat memantau perubahan sudut tutup dengan referensi akurasi hingga 2°.

Solusi:
Membantu mendeteksi tutup yang tidak terpasang sempurna, miring, atau mengalami perpindahan sebagian.

4. Monitoring Level Air dan Limbah

Sensor ultrasonik mengukur ketinggian air atau limbah di dalam manhole.

Solusi:
Membantu mengetahui kenaikan level yang dapat mengindikasikan penyumbatan, kapasitas drainase menurun, atau risiko luapan.

5. Jangkauan Pengukuran Hingga 4 Meter

DC413 mendukung pengukuran level hingga 4 meter dengan blind area 15 cm.

Solusi:
Cocok untuk berbagai drainase well, sewer manhole, dan ruang utilitas dengan kedalaman sesuai rentang sensor.

6. Akurasi Level 3 cm

Pengukuran ketinggian memiliki referensi akurasi sebesar 3 cm.

Solusi:
Memberikan data level yang cukup terperinci untuk pemantauan tren, alarm ambang batas, dan perencanaan inspeksi.

7. Monitoring Temperatur

Spesifikasi mencantumkan pengukuran temperatur dengan akurasi referensi 2°C.

Solusi:
Memberikan informasi lingkungan tambahan yang dapat digunakan dalam evaluasi kondisi perangkat dan area manhole.

8. Alarm Level Tinggi

Data level dapat digunakan untuk membentuk alarm ketika air atau limbah melewati ambang batas yang ditetapkan.

Solusi:
Mempercepat respons terhadap risiko luapan, banjir lokal, penyumbatan, atau gangguan sistem drainase.

9. Perlindungan IP68

Enclosure DC413 memiliki tingkat perlindungan IP68.

Solusi:
Mendukung pemasangan pada lingkungan manhole yang berpotensi terkena air, kelembapan, debu, dan kotoran.

10. Ketahanan Benturan IK10

Perangkat mencantumkan ketahanan benturan IK10.

Solusi:
Meningkatkan perlindungan mekanis pada instalasi yang menghadapi getaran, benturan, atau kondisi infrastruktur berat.

11. Konektivitas NB-IoT

Versi NB-IoT dapat menggunakan jaringan operator yang tersedia di lokasi.

Solusi:
Memungkinkan data dikirim ke cloud tanpa gateway lokal selama jaringan NB-IoT tersedia dan kompatibel.

12. Konektivitas LoRaWAN

Varian LoRaWAN dapat terhubung ke gateway LoRaWAN privat maupun publik.

Solusi:
Cocok untuk proyek dengan banyak titik manhole di kawasan kota, industri, kampus, atau kompleks fasilitas.

13. Konektivitas 4G

Versi 4G menggunakan jaringan seluler untuk mengirim data.

Solusi:
Memberikan alternatif untuk lokasi yang tidak memiliki infrastruktur LoRaWAN atau jaringan NB-IoT yang memadai.

14. Multi Tech Cat-M/NB-IoT

DC413 juga tersedia dalam varian komunikasi Multi Tech Cat-M/NB-IoT.

Solusi:
Memberikan fleksibilitas tambahan dalam pemilihan jaringan seluler berdaya rendah sesuai wilayah dan operator.

15. Dashboard Command Center

Data dapat ditampilkan pada layar besar untuk monitoring infrastruktur seluruh kawasan.

Solusi:
Operator dapat melihat status, distribusi risiko, alarm, dan lokasi perangkat melalui ruang kontrol terpusat.

16. Portal Web dan Aplikasi Mobile

DC413 mendukung pemantauan melalui portal web dan aplikasi mobile.

Solusi:
Petugas dapat melihat lokasi, alarm, riwayat kejadian, melakukan acknowledgement, dan memberikan laporan tindak lanjut dari lapangan.

17. Riwayat Alarm dan Tren Level

Platform dapat menampilkan alarm historis dan laporan tren.

Solusi:
Membantu menganalisis lokasi yang sering mengalami kenaikan level, pembukaan tutup, atau kejadian berulang.

18. Baterai Berkapasitas 8.500 mAh

DC413 menggunakan baterai lithium non-rechargeable ER26500.

Solusi:
Mendukung instalasi tanpa sumber listrik permanen dan mengurangi kebutuhan penarikan kabel daya.

19. Masa Operasi Jangka Panjang

Masa operasi referensi lebih dari tiga tahun untuk versi 4G dan lebih dari lima tahun untuk versi jaringan berdaya rendah lainnya.

Solusi:
Mengurangi frekuensi penggantian baterai pada penerapan dengan ratusan atau ribuan titik manhole.

20. Integrasi Platform Pelanggan

Data dapat diteruskan ke platform pihak ketiga atau sistem pemerintah dan pengelola utilitas.

Solusi:
Memungkinkan integrasi dengan command center, GIS, dashboard Microthings, aplikasi pemeliharaan, dan sistem manajemen aset.

3. Technical Spesifikasi

Spesifikasi tersebut mengikuti halaman resmi DC413 yang diperbarui pada 31 Mei 2026.

Perbandingan DC400 dan DC413

DC413 lebih sesuai ketika proyek membutuhkan monitoring keamanan tutup sekaligus kondisi level air atau limbah.

Parameter yang Perlu Dikonfirmasi

4. Manfaat dan Aplikasi

Manfaat Produk

1. Memantau Dua Kondisi dengan Satu Perangkat

Status tutup dan level air atau limbah dapat dipantau menggunakan satu sensor.

2. Memberikan Peringatan Pembukaan Tutup

Alarm dapat dikirim ketika tutup bergerak, miring, terbuka, atau berpindah secara abnormal.

3. Memberikan Peringatan Kenaikan Level

Data ultrasonik dapat digunakan untuk mengaktifkan alarm ketika level melewati ambang yang ditentukan.

4. Mengurangi Risiko Kecelakaan

Peringatan tutup terbuka membantu petugas melakukan pengamanan sebelum kondisi membahayakan pengguna jalan.

5. Mendukung Pencegahan Banjir

Tren kenaikan level dapat membantu mengidentifikasi drainase yang berisiko penuh atau meluap.

6. Membantu Mendeteksi Penyumbatan

Level yang terus meningkat dapat menjadi indikator awal hambatan aliran atau penyumbatan saluran.

7. Mengurangi Inspeksi Manual

Petugas tidak perlu memeriksa seluruh manhole setiap hari karena status dapat dipantau secara jarak jauh.

8. Mempercepat Respons Lapangan

Notifikasi dan informasi lokasi membantu tim menuju titik masalah secara lebih cepat.

9. Mendukung Manajemen Aset

Setiap sensor dapat dikaitkan dengan identitas manhole, lokasi, status, dan riwayat kejadian.

10. Memberikan Data Historis

Riwayat level dan alarm membantu mengevaluasi pola risiko berdasarkan lokasi dan periode waktu.

11. Mendukung Operasi Jangka Panjang

Baterai berkapasitas besar dan operasi berdaya rendah mengurangi kebutuhan pemeliharaan rutin.

12. Mendukung Smart City

Data dapat ditampilkan melalui command center, peta lokasi, dashboard, dan aplikasi petugas.

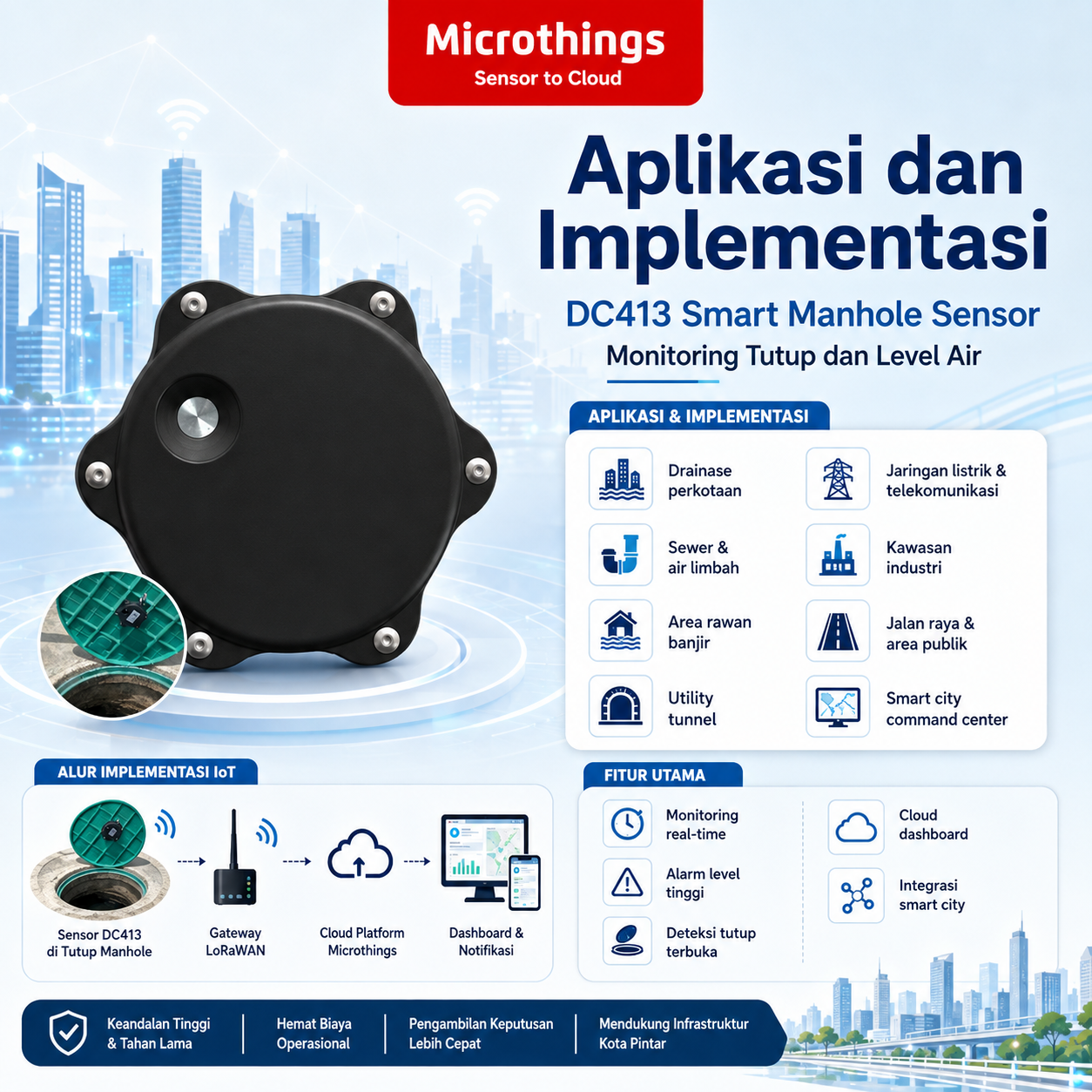

Aplikasi Produk

1. Drainase Perkotaan

Memantau status tutup dan kenaikan level air pada jaringan drainase kota.

2. Sewer dan Saluran Air Limbah

Mengukur level limbah serta memberikan alarm ketika terjadi kenaikan tidak normal.

3. Lokasi Rawan Banjir

Dipasang pada manhole di kawasan yang sering mengalami genangan atau luapan.

4. Jalan Raya dan Area Publik

Mendeteksi tutup yang terbuka atau bergeser pada area kendaraan dan pejalan kaki.

5. Utility Tunnel

Memantau akses dan kondisi level air pada ruang utilitas bawah tanah.

6. Jaringan Kelistrikan

Membantu mengawasi tutup ruang kabel serta risiko masuknya atau naiknya air.

7. Infrastruktur Telekomunikasi

Digunakan pada chamber kabel serat optik dan jaringan telekomunikasi bawah tanah.

8. Kawasan Industri

Memantau drainase, saluran limbah, dan akses utilitas pada pabrik serta kawasan produksi.

9. Kampus dan Kompleks Gedung

Mengelola banyak titik manhole melalui satu dashboard terpusat.

10. Bandara dan Pelabuhan

Mendukung monitoring infrastruktur bawah tanah pada kawasan dengan kebutuhan keamanan tinggi.

11. Smart City Command Center

Menampilkan posisi, alarm, status, dan tingkat risiko dari berbagai titik secara terpusat.

12. Facility dan Municipal Asset Management

Mendukung inspeksi, penjadwalan pemeliharaan, dokumentasi kejadian, dan evaluasi aset.

5. Standar Paket

Halaman resmi DC413 belum mencantumkan daftar isi paket secara terperinci. Kelengkapan aktual harus mengikuti versi jaringan, metode pemasangan, kebutuhan platform, dan quotation proyek.

Penulisan sementara yang aman untuk halaman produk:

1. 1 × DC413 Smart Manhole Sensor
2. 1 × baterai ER26500 8.500 mAh 3,6 V, terintegrasi pada perangkat
3. 1 × konfigurasi komunikasi 4G, LoRaWAN, NB-IoT, atau Multi Tech Cat-M/NB-IoT
4. Aksesori pemasangan, apabila termasuk dalam quotation
5. Dokumentasi instalasi dan konfigurasi
6. Dokumentasi komunikasi atau format data
7. Dukungan teknis dasar

Komponen dan Layanan Opsional

• Gateway LoRaWAN
• Kartu SIM dan paket komunikasi
• Cloud dashboard
• Portal web dan aplikasi mobile
• Big-screen command center
• Peta lokasi manhole
• Alarm dan notifikasi
• Integrasi API
• Integrasi GIS
• Integrasi platform Microthings
• Instalasi dan commissioning
• Konfigurasi alarm level
• Konfigurasi interval upload
• Pengujian blind area dan posisi sensor
• Pelatihan operator
• Konfigurasi monitoring multi-lokasi

Mounting bracket, baut, perekat, gateway, kartu SIM, paket data, dashboard, dan layanan instalasi belum tentu termasuk dalam paket standar dan harus dikonfirmasi sebelum pemesanan.
