Capacitance Level Sensor untuk Monitoring Tangki Dangkal

Monitoring level pada tangki berukuran pendek atau kontainer dangkal sering menghadapi keterbatasan blind area pada sensor ultrasonik maupun radar. Kondisi tersebut dapat membuat bagian level terendah atau tertinggi tidak terbaca secara optimal, terutama ketika jarak antara sensor dan permukaan cairan sangat pendek.

DF341 Capacitance Level Sensor merupakan sensor level cairan berbasis kapasitansi dengan probe kontak yang dirancang untuk rentang pengukuran 100–700 mm tanpa blind area. Sensor menawarkan resolusi hingga 1 mm atau 0,5% full scale, probe aluminium yang dapat dipotong sesuai tinggi tangki, serta pilihan keluaran analog, komunikasi serial, LoRaWAN, dan 4G LTE.

DF341 sesuai untuk monitoring air, bensin, diesel, reservoir industri, dan cairan pada peralatan dengan tangki dangkal. Dukungan BLE, FOTA, aplikasi Windows, Android, dan iOS memudahkan konfigurasi, kalibrasi, commissioning, serta pemeliharaan perangkat.

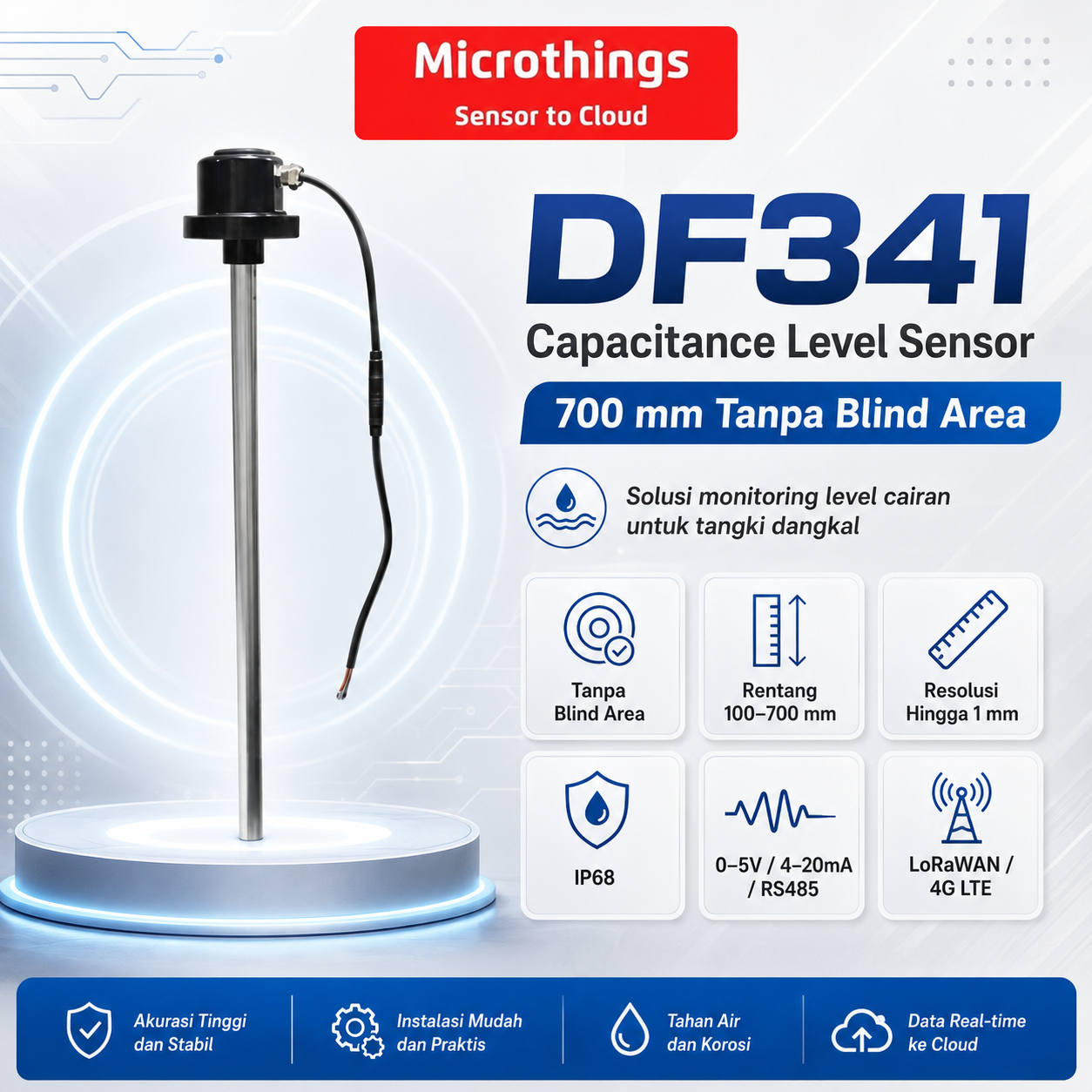

1. Deskripsi Produk

DF341 Capacitance Level Sensor adalah sensor level cairan yang bekerja berdasarkan perubahan nilai kapasitansi pada probe yang bersentuhan langsung dengan cairan. Perangkat dirancang khusus untuk tangki dan kontainer dengan tinggi pengukuran antara 100 hingga 700 mm.

Berbeda dari sensor nonkontak yang mempunyai jarak mati, DF341 tidak memiliki blind area. Karakteristik ini membuatnya sesuai untuk monitoring level pada tangki dangkal, wadah pendek, tangki kendaraan, reservoir peralatan, dan kontainer industri yang membutuhkan pembacaan dari level terendah.

Probe DF341 menggunakan material aluminium alloy dan dapat dipotong langsung di lokasi agar panjangnya sesuai dengan tinggi kontainer. Satu tipe sensor dapat disesuaikan untuk beberapa ukuran tangki sehingga membantu mengurangi kebutuhan menyediakan banyak varian perangkat.

Sensor mendukung beberapa pilihan keluaran dan komunikasi:

• Analog 0–5 V
• Analog 4–20 mA
• RS232
• RS485
• LoRaWAN
• 4G LTE dengan built-in eSIM

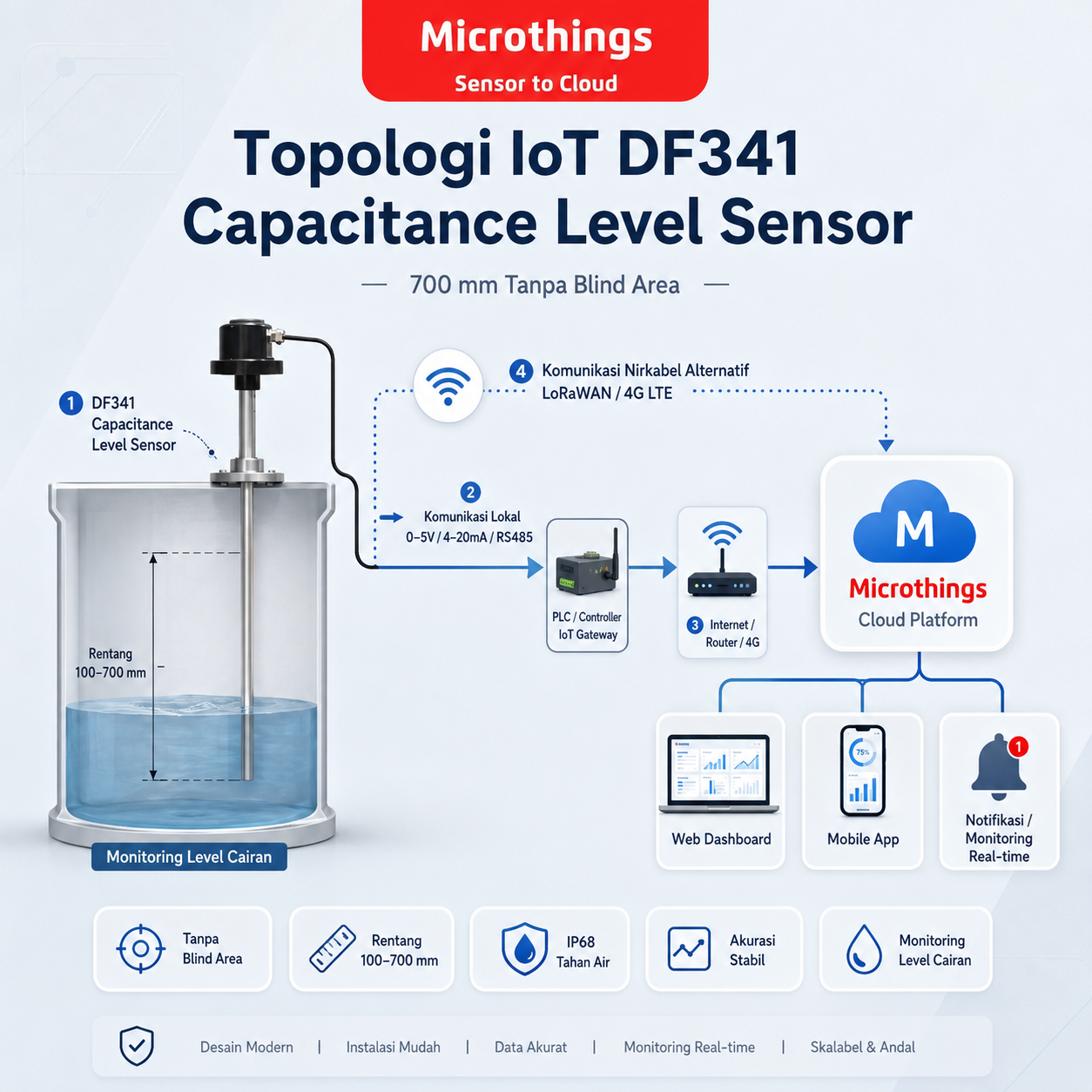

Varian analog dan serial dapat dihubungkan langsung dengan controller, PLC, indikator, data logger, atau gateway. Varian LoRaWAN dan 4G LTE dapat digunakan untuk mengirim data ke platform cloud atau sistem pelanggan sesuai kebutuhan integrasi proyek.

DF341 membutuhkan sumber daya kabel 12–24 VDC dan tidak menggunakan baterai internal. Konfigurasi parameter, kalibrasi, serta debugging dapat dilakukan melalui BLE menggunakan aplikasi Windows, Android, dan iOS. Perangkat juga mendukung FOTA untuk pembaruan firmware jarak jauh.

2. Fitur Utama Produk dan Solusi

1. Pengukuran Level Berbasis Kapasitansi

DF341 menggunakan probe kontak yang mendeteksi perubahan kapasitansi berdasarkan tinggi cairan yang menyentuh probe.

Solusi:
Memberikan metode pengukuran level yang stabil untuk tangki pendek dan aplikasi yang memperbolehkan sensor bersentuhan langsung dengan cairan.

2. Tidak Memiliki Blind Area

Sensor dapat membaca level sepanjang area aktif probe tanpa jarak mati seperti yang umum ditemukan pada beberapa sensor ultrasonik atau radar.

Solusi:
Mendukung pengukuran pada tangki dangkal serta membantu membaca kondisi hampir kosong maupun hampir penuh secara lebih optimal.

3. Rentang Pengukuran 100–700 mm

DF341 mendukung pengukuran level dari 100 mm hingga maksimal 700 mm.

Solusi:
Cocok untuk kontainer pendek, tangki mesin, tangki kendaraan, reservoir kecil, dan berbagai aplikasi short-range level monitoring.

4. Resolusi Tinggi

Resolusi level mencapai 1 mm atau 0,5% full scale, dengan referensi akurasi level maksimal 2% full scale.

Solusi:
Memberikan data level yang terperinci untuk pemantauan pemakaian cairan, perubahan persediaan, dan deteksi level tinggi atau rendah.

5. Probe Aluminium Dapat Dipotong

Panjang probe aluminium alloy dapat dipotong di lokasi pemasangan sesuai tinggi tangki.

Solusi:
Mempermudah penyesuaian sensor pada berbagai ukuran kontainer dan mengurangi kompleksitas penyediaan beberapa panjang probe.

6. Keluaran Analog 0–5 V

DF341 tersedia dengan keluaran tegangan analog 0–5 V.

Solusi:
Memudahkan koneksi dengan indikator level, controller, data logger, atau perangkat akuisisi data yang menerima sinyal tegangan analog.

7. Keluaran Analog 4–20 mA

Perangkat mendukung sinyal arus industri 4–20 mA.

Solusi:
Cocok untuk integrasi ke PLC dan sistem kontrol industri, khususnya pada instalasi yang membutuhkan transmisi sinyal analog melalui kabel.

8. Komunikasi RS232 dan RS485

DF341 menyediakan pilihan interface serial RS232 dan RS485.

Solusi:
Memungkinkan integrasi langsung dengan gateway, controller, komputer industri, dan sistem monitoring lokal.

9. Konektivitas LoRaWAN

Varian LoRaWAN mendukung transmisi data nirkabel berdaya rendah melalui gateway LoRaWAN.

Solusi:
Sesuai untuk fasilitas dengan banyak titik monitoring yang ingin menghubungkan sensor ke satu jaringan privat atau publik.

10. Konektivitas 4G LTE dengan eSIM

Versi 4G LTE dilengkapi built-in eSIM untuk komunikasi seluler.

Solusi:
Memungkinkan data level dikirim menuju cloud tanpa gateway lokal selama tersedia cakupan jaringan yang sesuai.

11. Konfigurasi dan Kalibrasi melalui BLE

BLE mendukung pengaturan parameter, kalibrasi, debugging, dan akses pemeliharaan.

Solusi:
Teknisi dapat melakukan commissioning menggunakan komputer atau perangkat seluler tanpa membuka koneksi komunikasi utama sensor.

12. Dukungan Windows, Android, dan iOS

Workflow konfigurasi tersedia untuk perangkat berbasis Windows, Android, dan iOS.

Solusi:
Memberikan fleksibilitas kepada teknisi lapangan dalam memilih perangkat untuk konfigurasi dan pemeliharaan.

13. FOTA Firmware Upgrade

DF341 mendukung pembaruan firmware melalui mekanisme Firmware Over-the-Air.

Solusi:
Firmware dapat diperbarui tanpa mengganti sensor atau mengakses setiap perangkat secara fisik, khususnya pada implementasi dengan banyak titik.

14. Perlindungan IP68

Enclosure DF341 memiliki tingkat perlindungan IP68.

Solusi:
Mendukung penggunaan pada lingkungan yang membutuhkan perlindungan tinggi terhadap debu dan air sesuai batas pengujian IP68.

15. Rentang Suhu Operasional Lebar

Sensor dapat beroperasi pada temperatur -40°C hingga +85°C dengan referensi akurasi temperatur ±5°C.

Solusi:
Mendukung penggunaan pada berbagai kondisi lingkungan, kendaraan, peralatan, serta fasilitas industri.

16. Integrasi ke Platform Pelanggan

Produsen menyediakan dokumentasi protokol dan dukungan integrasi setelah pesanan dikonfirmasi.

Solusi:
Data sensor dapat diarahkan menuju platform Dingtek maupun sistem pelanggan. Pada implementasi Microthings, integrasi dapat disesuaikan dengan interface, protokol, dan arsitektur proyek.

3. Technical Spesifikasi

Spesifikasi DF341 mengacu pada halaman resmi produk yang terakhir diperbarui pada 31 Mei 2026. Dimensi, berat, ukuran flange, konsumsi daya, serta detail protokol tidak dicantumkan pada halaman tersebut dan perlu dikonfirmasi melalui datasheet atau quotation.

Pilihan Keluaran dan Komunikasi

Pemilihan konfigurasi perlu disesuaikan dengan ketersediaan daya, jaringan, sistem tujuan, panjang kabel, jumlah perangkat, dan kebutuhan platform.

Kompatibilitas Media

Karena probe bersentuhan langsung dengan cairan, kompatibilitas material harus diperiksa sebelum instalasi. Untuk media korosif atau khusus, produsen menyarankan konsultasi mengenai pelapisan probe dan penyesuaian produk.

Catatan keselamatan: Halaman produk tidak menyebutkan sertifikasi ATEX atau explosion-proof untuk DF341. Penggunaan pada bensin, diesel, atau hazardous area harus mengikuti klasifikasi lokasi, regulasi kelistrikan, dan hasil verifikasi dokumen keselamatan sebelum perangkat dipasang.

4. Manfaat dan Aplikasi

Manfaat Produk

1. Mengukur Tangki Dangkal Tanpa Blind Area

DF341 dapat membaca level pada rentang pendek tanpa kehilangan area pengukuran di dekat sensor.

2. Memberikan Data Level Lebih Terperinci

Resolusi hingga 1 mm membantu mendeteksi perubahan kecil pada level cairan.

3. Menyesuaikan Berbagai Tinggi Kontainer

Probe dapat dipotong di lokasi sehingga satu tipe perangkat dapat digunakan pada beberapa ukuran tangki.

4. Mempermudah Integrasi dengan PLC

Keluaran 4–20 mA dan RS485 mendukung integrasi dengan berbagai sistem otomasi dan monitoring industri.

5. Mendukung Monitoring Lokal dan Jarak Jauh

Pilihan analog dan serial mendukung sistem lokal, sedangkan LoRaWAN serta 4G LTE mendukung remote monitoring.

6. Mengurangi Pemeriksaan Manual

Data level dapat dikirim ke controller atau dashboard sehingga kondisi tangki tidak perlu selalu diperiksa secara langsung.

7. Mendukung Alarm Level

Data sensor dapat digunakan untuk mengaktifkan peringatan ketika level terlalu tinggi atau terlalu rendah.

8. Mempermudah Commissioning

BLE memungkinkan konfigurasi dan kalibrasi menggunakan perangkat Windows, Android, atau iOS.

9. Mengurangi Kunjungan Pembaruan Firmware

Dukungan FOTA memungkinkan firmware diperbarui dari jarak jauh pada konfigurasi yang mendukung.

10. Mendukung Operasi Berkelanjutan

Catu daya 12–24 VDC memungkinkan operasi terus-menerus tanpa penggantian baterai.

Aplikasi Produk

1. Tangki Air Dangkal

Monitoring level air pada tangki atau reservoir dengan tinggi maksimal 700 mm.

2. Tangki Bensin

Pemantauan level bensin setelah kompatibilitas instalasi dan persyaratan keselamatan diverifikasi.

3. Tangki Diesel

Monitoring level diesel pada tangki kendaraan, genset, mesin, atau penyimpanan industri.

4. Tangki Bahan Bakar Kendaraan

Probe yang dapat dipotong memudahkan penyesuaian terhadap bentuk dan tinggi tangki kendaraan tertentu.

5. Reservoir Mesin

Mengukur level cairan pada reservoir pelumas, pendingin, atau cairan operasional setelah kompatibilitas media dikonfirmasi.

6. Peralatan Industri

Memantau level cairan yang digunakan pada mesin produksi dan peralatan proses.

7. Tangki Genset

Mendukung monitoring bahan bakar pada tangki harian atau reservoir genset.

8. Kontainer Cairan Berukuran Pendek

Cocok untuk kontainer dengan ketinggian antara 100 sampai 700 mm.

9. Sistem Monitoring Berbasis PLC

Keluaran analog dan RS485 dapat digunakan sebagai input untuk sistem otomasi lokal.

10. Remote Tank Monitoring

Versi LoRaWAN atau 4G LTE dapat digunakan untuk mengirim data menuju platform cloud.

11. Fleet Fuel Monitoring

DF341 dapat menjadi bagian dari sistem pemantauan bahan bakar kendaraan setelah persyaratan instalasi dan keselamatan dipenuhi.

12. Industrial IoT

Data level dapat diintegrasikan ke dashboard, alarm, laporan historis, maupun aplikasi manajemen aset.

5. Standar Paket

Halaman resmi DF341 tidak mencantumkan packing list secara rinci. Oleh karena itu, isi paket final harus mengikuti konfigurasi output, komunikasi, panjang probe, dan quotation yang disepakati.

Penulisan yang aman untuk halaman produk adalah:

1. 1 × DF341 Capacitance Level Sensor
2. 1 × aluminium alloy capacitance probe
3. 1 × flange mounting, sesuai konfigurasi pesanan
4. 1 × kabel daya dan komunikasi, apabila termasuk dalam quotation
5. 1 × konfigurasi output 0–5 V, 4–20 mA, RS232, RS485, LoRaWAN, atau 4G LTE
6. Akses konfigurasi BLE
7. Dokumentasi instalasi dan kalibrasi
8. Dukungan teknis dasar

Komponen dan Layanan Opsional

• Custom panjang probe
• Custom probe coating
• Gateway LoRaWAN
• Konektivitas 4G LTE dan eSIM
• Platform cloud dan dashboard
• Integrasi API atau protokol
• Alarm dan notifikasi
• Instalasi dan commissioning
• Kalibrasi sesuai tangki
• Pengembangan dashboard khusus

Kelengkapan aktual, panjang probe, flange, kabel, lisensi platform, dan layanan integrasi harus dikonfirmasi pada quotation sebelum pemesanan.
