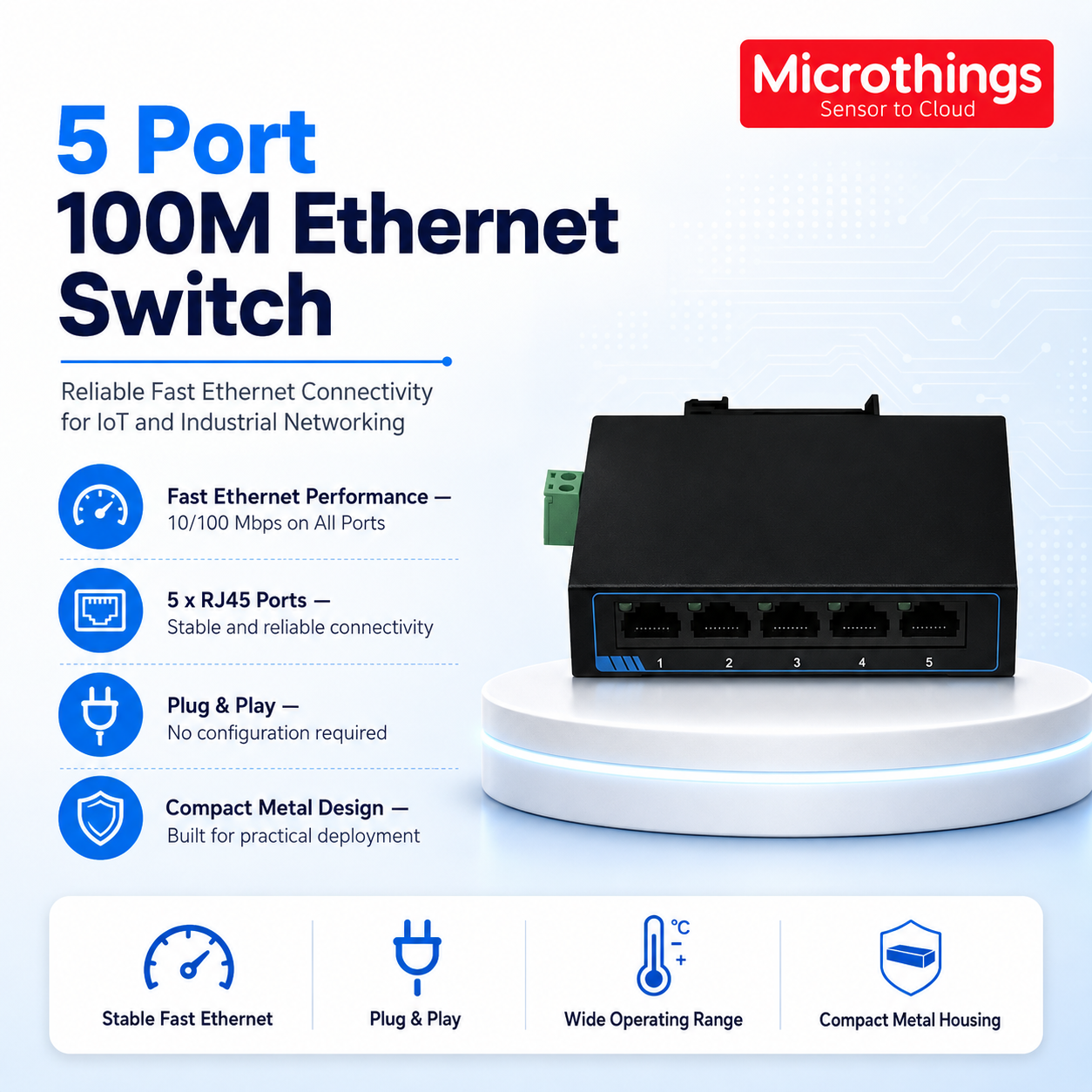

Port 100M Ethernet Switch USR-SF1005
1. Deskripsi Produk
5 Port 100M Ethernet Switch USR-SF1005 adalah switch Ethernet unmanaged yang menyediakan lima port RJ45 dengan kecepatan 10/100 Mbps. Setiap port dapat menyesuaikan kecepatan jaringan secara otomatis sehingga instalasi dapat dilakukan dengan lebih praktis.
USR-SF1005 menggunakan teknologi store-and-forward serta dynamic memory allocation. Kedua teknologi tersebut membantu mengatur distribusi data pada setiap port. Selain itu, dukungan flow control membantu mengurangi risiko kehilangan paket ketika lalu lintas jaringan meningkat.
Setiap port juga mendukung Auto Negotiation dan Auto MDI/MDIX. Dengan demikian, pengguna tidak perlu melakukan pengaturan khusus untuk menentukan jenis koneksi Ethernet yang digunakan.
Perangkat mendukung standar 10Base-T dan 100Base-TX. Oleh karena itu, USR-SF1005 dapat digunakan bersama berbagai perangkat Fast Ethernet.
Housing berbahan metal membantu memberikan perlindungan terhadap gangguan elektromagnetik. Material tersebut juga membantu proses pelepasan panas ketika perangkat beroperasi.
USR-SF1005 mendukung pemasangan menggunakan DIN rail 35 mm maupun flat mounting. Selain itu, sumber daya dapat diberikan melalui DC jack atau terminal block. Desain tersebut membuat perangkat mudah digunakan pada panel kontrol, kabinet jaringan, ruang monitoring, maupun meja kerja.
Dengan ukuran yang ringkas dan sistem plug & play, switch ini cocok untuk IoT, CCTV, IP camera, PLC/HMI, industrial gateway, workstation, NVR, smart building, SOHO, dan perluasan jaringan LAN.

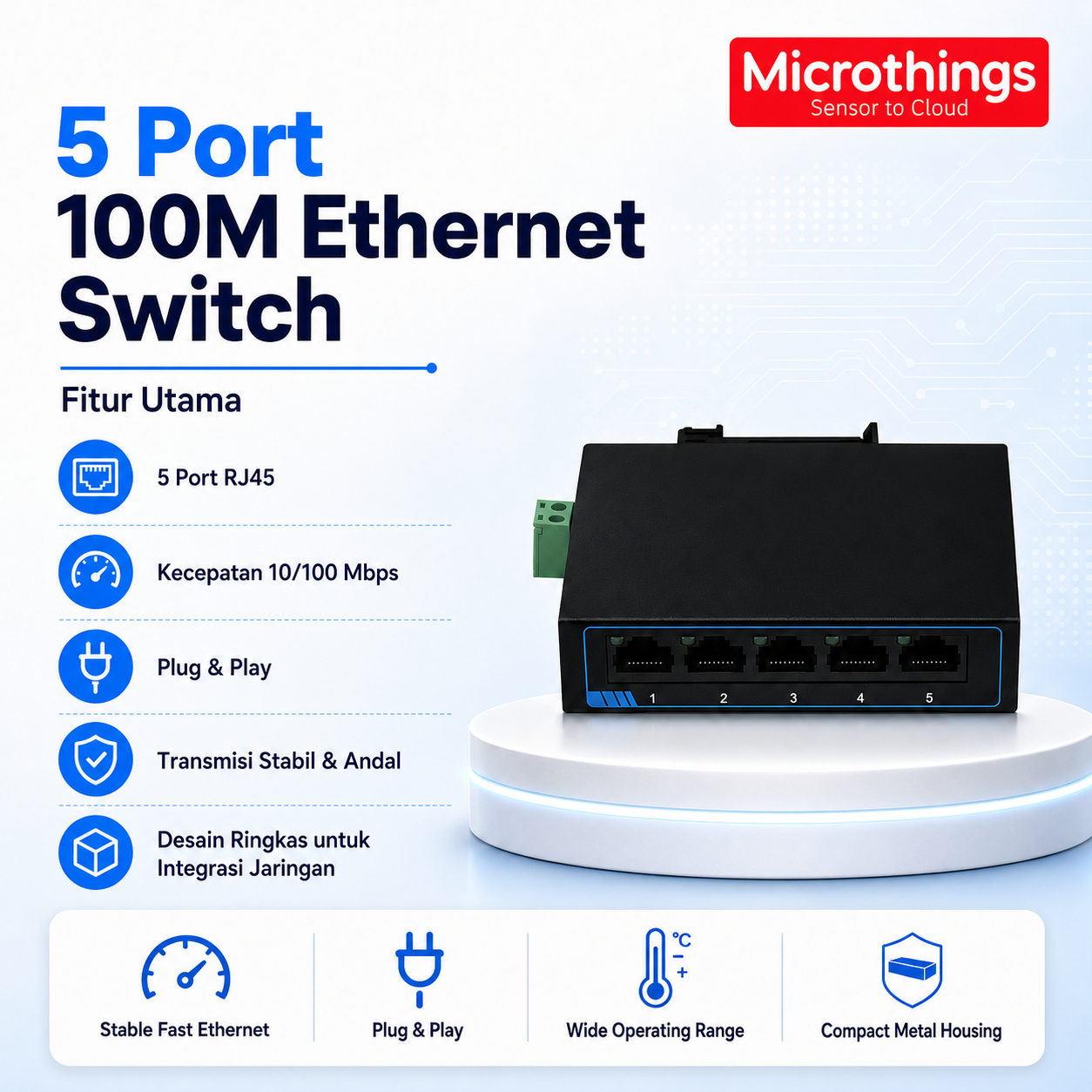

Fitur Utama Produk dan Solusi
1. 5 Port Fast Ethernet RJ45
USR-SF1005 menyediakan lima port RJ45 Ethernet. Port tersebut dapat digunakan untuk menghubungkan beberapa perangkat dalam satu jaringan lokal.
2. Kecepatan 10/100 Mbps
Setiap port mendukung kecepatan 10 Mbps dan 100 Mbps. Switch akan menyesuaikan kecepatan secara otomatis sesuai perangkat yang terhubung.
3. Auto Negotiation
Fitur Auto Negotiation membantu switch menentukan kecepatan komunikasi yang sesuai. Dengan demikian, integrasi perangkat menjadi lebih sederhana.
4. Auto MDI/MDIX
Semua port mendukung Auto MDI/MDIX. Oleh karena itu, instalasi kabel jaringan dapat dilakukan dengan lebih mudah tanpa pengaturan tipe koneksi secara manual.
5. Unmanaged dan Plug & Play
USR-SF1005 tidak membutuhkan konfigurasi melalui software atau web management. Pengguna cukup menghubungkan perangkat, jaringan, dan sumber daya.
6. Store-and-Forward Technology
Switch menerima dan memeriksa paket sebelum meneruskannya. Teknologi ini membantu menjaga kualitas komunikasi data.
7. Dynamic Memory Allocation
Fitur ini membantu mengatur penggunaan buffer secara dinamis. Dengan demikian, distribusi data pada setiap port dapat berlangsung lebih efektif.
8. Flow Control IEEE 802.3x
Flow control membantu mengelola lalu lintas data ketika trafik jaringan meningkat. Fitur tersebut juga membantu mengurangi risiko kehilangan paket.
9. Energy Efficient Ethernet
USR-SF1005 mendukung standar IEEE 802.3az Energy Efficient Ethernet untuk membantu mengurangi konsumsi energi ketika aktivitas Ethernet rendah.
10. Housing Metal
Housing berbahan besi memberikan konstruksi yang kokoh. Selain itu, casing metal membantu melindungi perangkat dari gangguan elektromagnetik dan membantu pelepasan panas.
11. Pemasangan Fleksibel
Perangkat mendukung DIN rail 35 mm dan flat mounting. Karena itu, switch dapat ditempatkan pada panel, kabinet, maupun meja kerja.
Technical Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Model | USR-SF1005 |
| Tipe | 5 Port 100M Unmanaged Ethernet Switch |
| Jumlah Port | 5 x RJ45 Ethernet |
| Data Transfer Rate | 10/100 Mbps Auto Negotiation |
| Auto MDI/MDIX | Didukung |
| Switching Mode | Store and Forward |
| Switching Capacity | 1.0 Gbps |
| Packet Forwarding Rate 10 Mbps | 14,880 pps |
| Packet Forwarding Rate 100 Mbps | 148,800 pps |
| MAC Address Table | 2K |
| 10Base-T Network Media | UTP Category 3 / 5 |
| 100Base-TX Network Media | UTP Category 5 |
| Ethernet Standard | IEEE 802.3 |
| Fast Ethernet Standard | IEEE 802.3u |
| Flow Control | IEEE 802.3x |
| Energy Efficient Ethernet | IEEE 802.3az |
| Port Indicator | Link / Activity |
| 100M Link/ACT LED | Green |
| Power LED | Red |
| Power Input | DC 12V / 0.5A |
| Power Interface | DC Jack / Terminal Block |
| Power Consumption | < 3 W |
| Mounting | 35 mm DIN Rail / Flat Mounting |
| Housing | Frosted Iron / Metal |
| Dimensi | 100 x 77 x 31 mm |
| Operating Temperature | -5°C hingga 45°C |
| Storage Temperature | -10°C hingga 70°C |
| Operating Humidity | 10% – 90% RH, non-condensing |
| Storage Humidity | 5% – 90% RH, non-condensing |
| Certification | CE, RoHS, FCC, WEEE |
| Konfigurasi | Unmanaged / Plug & Play |

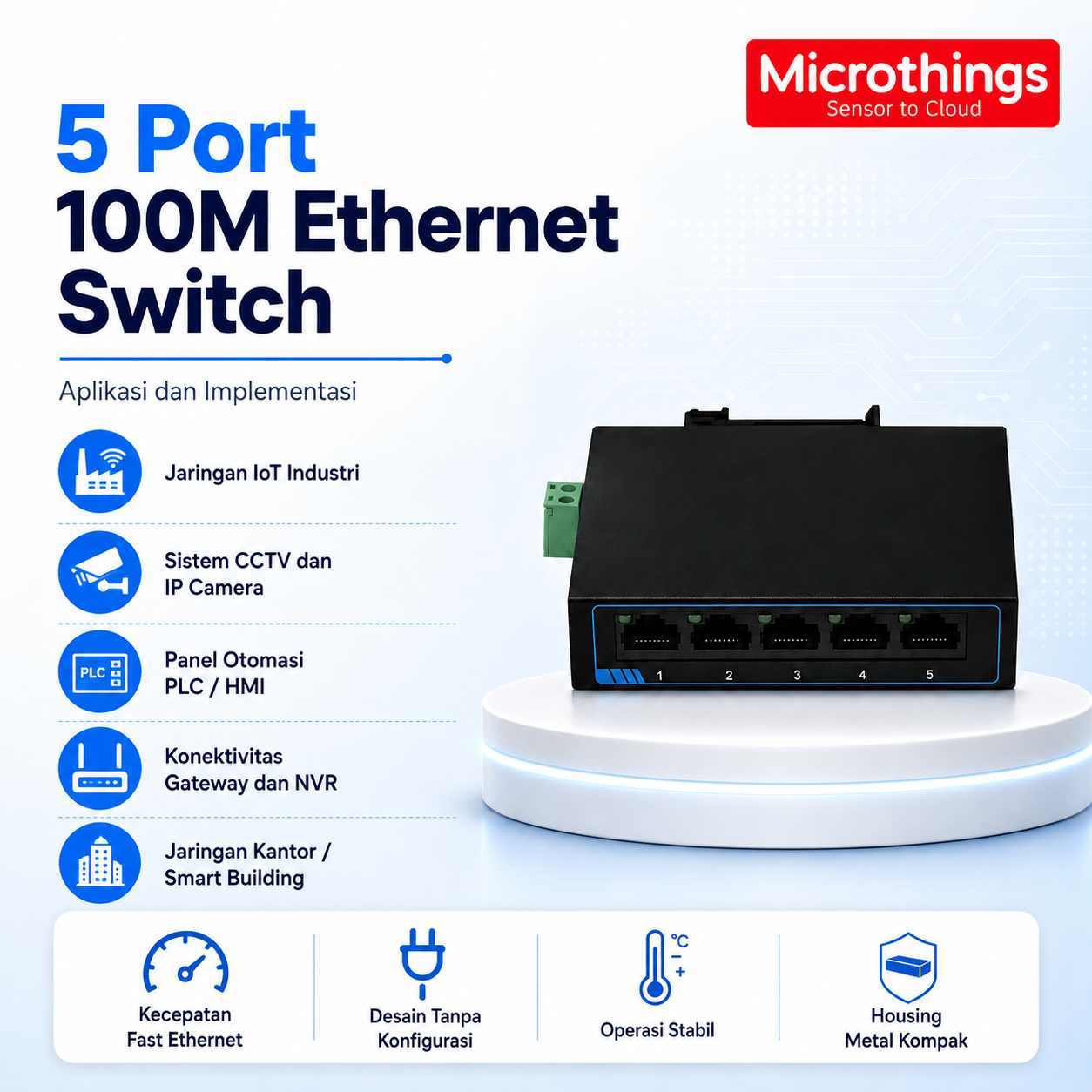

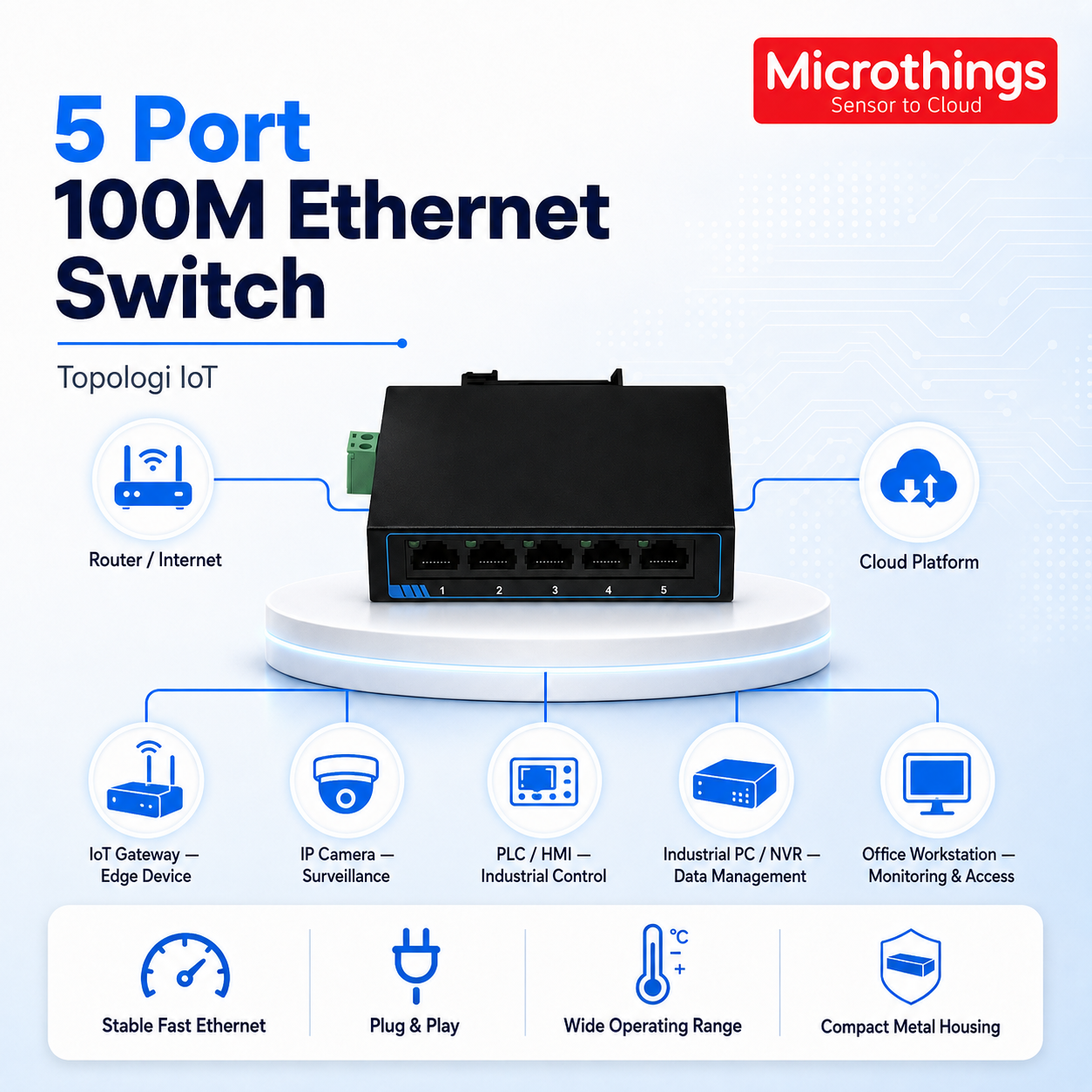

Manfaat dan Aplikasi
1. Jaringan IoT
USR-SF1005 dapat digunakan untuk menghubungkan IoT gateway, edge device, controller, dan perangkat Ethernet dalam satu jaringan lokal.
2. CCTV dan IP Camera
Switch dapat membantu menghubungkan IP camera dengan NVR atau workstation monitoring. Namun, USR-SF1005 bukan switch PoE sehingga kamera tetap membutuhkan sumber daya terpisah.
3. PLC dan HMI
Perangkat dapat digunakan untuk menghubungkan PLC, HMI, controller, dan komputer monitoring yang menggunakan komunikasi Ethernet.
4. Industrial Gateway
USR-SF1005 dapat menjadi penghubung antara gateway dengan router, komputer, server lokal, atau perangkat kontrol lainnya.
5. Smart Building
Switch dapat digunakan untuk menghubungkan gateway, controller, workstation, dan perangkat jaringan pada sistem smart building.
6. Jaringan Kantor
USR-SF1005 cocok untuk komputer, printer jaringan, access point, NAS, atau workstation yang menggunakan Fast Ethernet.
7. Data Acquisition System
Perangkat dapat digunakan sebagai bagian dari jaringan pengumpulan data yang menghubungkan gateway, controller, data logger, dan komputer.
8. Perluasan Jaringan LAN
Lima port RJ45 membantu menambah jumlah koneksi Ethernet tanpa konfigurasi switch yang kompleks.
9. Instalasi pada Panel
Dukungan DIN rail mempermudah pemasangan switch pada kabinet maupun panel kontrol.
10. Implementasi Lebih Praktis
Konsep unmanaged dan plug & play membantu mempercepat pemasangan jaringan, terutama untuk sistem sederhana dan menengah.

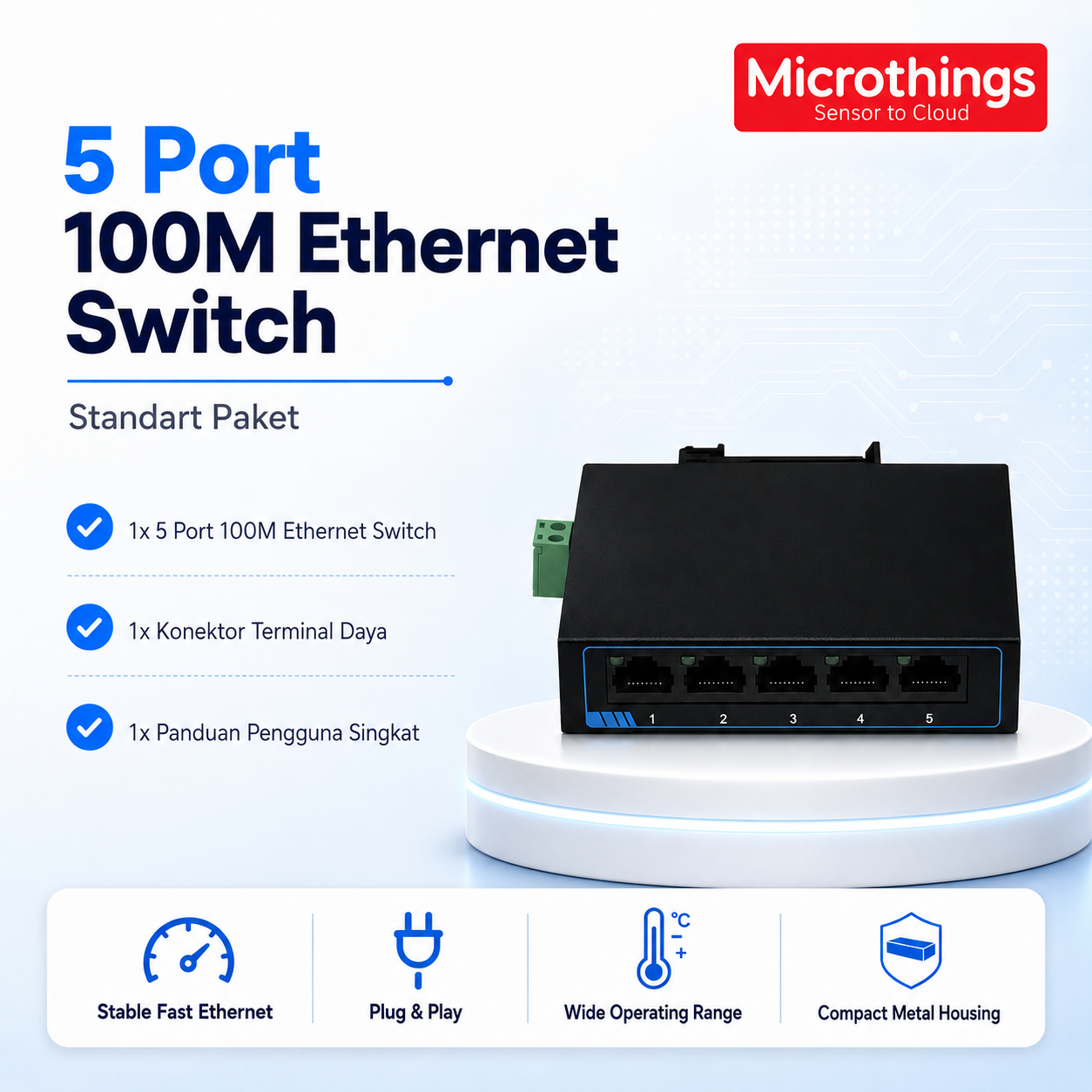

Standart Paket
- 1 x 5 Port 100M Ethernet Switch USR-SF1005
- 1 x Terminal Block / Konektor Terminal Daya
- 1 x Quick Start Guide / Panduan Pengguna Singkat
- Power Adapter – Optional, sesuai konfigurasi paket penjualan.
