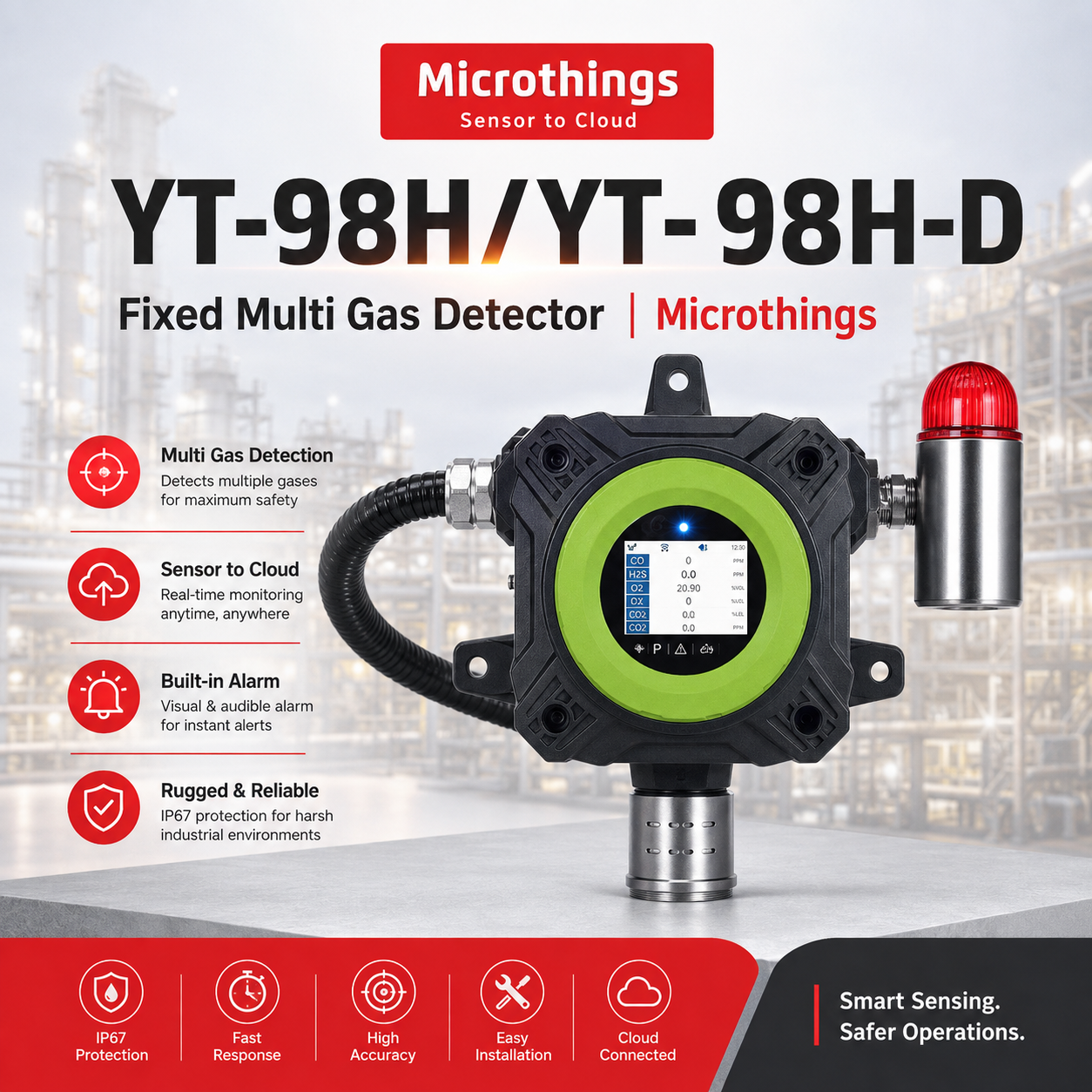

YT-98H / YT-98H-D Fixed Gas Detector merupakan sistem deteksi gas industri yang dirancang untuk melakukan monitoring satu atau beberapa jenis gas secara simultan dan kontinu. Berdasarkan informasi produk, perangkat mampu dikonfigurasikan untuk mendeteksi hingga 6 jenis gas dalam satu unit, sehingga dapat membantu mengurangi jumlah detector yang dibutuhkan pada lingkungan multi-gas.

Seri ini tersedia dalam dua metode pengambilan sampel. YT-98H menggunakan built-in pump suction, sedangkan YT-98H-D menggunakan diffusion sampling. Kedua versi dirancang untuk berbagai kebutuhan fixed gas monitoring dengan dukungan sensor yang disesuaikan terhadap gas target dan aplikasi.

Perangkat dilengkapi layar warna industrial 2,4 inci beresolusi 320 × 240, output standar 4–20 mA, komunikasi RS485 Modbus, satu relay output, serta infrared remote control. Informasi produk juga menyebut dukungan HART, wireless communication opsional, PC software, dan alarm suara serta cahaya opsional.

Untuk kebutuhan hazardous area, spesifikasi mencantumkan sertifikasi IECEx dan ATEX dengan explosion-proof grade Ex db IIC T6 Gb. Housing menggunakan die-cast aluminum, sementara sensor housing tersedia dalam aluminum alloy atau stainless steel 316.

---

🔎 Deskripsi Produk

🔬 Apa itu YT-98H / YT-98H-D Fixed Gas Detector?

YT-98H dan YT-98H-D adalah fixed single & multi gas detector yang dirancang untuk mengukur konsentrasi beberapa gas secara bersamaan dan terus-menerus.

Perbedaan utama kedua model terdapat pada metode pengambilan sampel:

1. YT-98H Pump Version
   Menggunakan pompa suction internal dengan flow 0,35–0,5 L/min untuk menarik sampel menuju sensor.
2. YT-98H-D Diffusion Version
   Menggunakan metode difusi, sehingga gas lingkungan mencapai sensor secara langsung tanpa menggunakan pompa suction internal.

Berdasarkan sumber, perangkat dapat dikonfigurasikan untuk gas seperti:

• O₂ / Oxygen
• N₂ / Nitrogen
• CO₂ / Carbon Dioxide
• EX / combustible or hazardous gas
• VOC
• Gas berbahaya lainnya sesuai konfigurasi sensor

Teknologi sensor juga disesuaikan dengan gas yang dipilih dan dapat menggunakan:

• Electrochemical
• Infrared
• Catalytic combustion
• PID / Photo Ionization Detection
• Teknologi sensor lain sesuai aplikasi

Range dan resolution tidak ditetapkan sebagai satu nilai universal, tetapi ditentukan berdasarkan jenis gas, sensor, dan aplikasi.

---

⚙️ Fitur Utama Produk dan Solusi

🧪 1. Deteksi Hingga 6 Jenis Gas Secara Bersamaan

Satu detector dapat dikonfigurasikan untuk mendeteksi hingga enam jenis gas pada waktu yang sama.

Solusi: Membantu mengurangi kebutuhan pemasangan banyak detector terpisah pada lingkungan yang memiliki beberapa parameter gas.

🌬️ 2. Built-In Suction Pump pada YT-98H

Versi YT-98H dilengkapi internal suction pump.

Solusi: Sampel gas dapat ditarik secara aktif menuju sensor untuk mendukung monitoring dari titik sampling yang sesuai.

🔄 3. Diffusion Sampling pada YT-98H-D

YT-98H-D menggunakan metode diffusion sampling.

Solusi: Cocok untuk fixed area monitoring ketika pengukuran dilakukan langsung terhadap atmosfer di sekitar detector.

⚡ 4. Pump Flow 0,35–0,5 L/min

Versi pump memiliki flow rate yang tercantum sebesar 0,35–0,5 liter per menit.

Solusi: Mendukung pengambilan sampel secara aktif dan konsisten pada konfigurasi YT-98H.

⏱️ 5. Response Time T90 15–30 Detik

Response time yang dicantumkan adalah sekitar 15–30 detik, tergantung sensor.

Solusi: Memberikan respons relatif cepat terhadap perubahan konsentrasi sesuai karakteristik sensor yang digunakan.

🎯 6. Accuracy hingga ±2–5% F.S.

Spesifikasi mencantumkan accuracy ≤ ±2–5% F.S., tergantung specific sensor.

Solusi: Tingkat akurasi dapat disesuaikan berdasarkan teknologi sensor dan gas yang dipilih.

🔁 7. Repeatability ≤ ±1%

Repeatability tercantum ≤ ±1%.

Solusi: Mendukung konsistensi pembacaan pada pengukuran berulang.

📉 8. Zero Shift ≤ ±1% F.S./Tahun

Pergeseran nol dicantumkan ≤ ±1% Full Scale per tahun.

Solusi: Membantu menjaga kestabilan pengukuran dengan tetap menjalankan inspeksi dan kalibrasi berkala.

🖥️ 9. Layar Warna Industrial 2,4 Inci

Detector menggunakan 2.4-inch industrial-grade high-definition color screen.

Solusi: Operator dapat melihat informasi gas secara langsung dari unit detector.

🔍 10. Resolusi Display 320 × 240

Display mempunyai resolusi 320 × 240 pixel.

Solusi: Informasi konsentrasi, formula gas, satuan, dan status perangkat dapat ditampilkan dengan jelas.

👁️ 11. Viewing Angle 120°

Informasi produk menyebut sudut pandang display hingga 120°.

Solusi: Mempermudah pembacaan display dari berbagai posisi di sekitar detector.

📊 12. Multi-Parameter Display

Display dapat menampilkan molecular formula gas, concentration, unit, pump status, dan informasi lainnya.

Solusi: Informasi penting tersedia dalam satu antarmuka tanpa memerlukan display eksternal untuk pembacaan lokal.

🔌 13. Standard 4–20 mA Output

Perangkat dilengkapi output arus 4–20 mA.

Solusi: Memudahkan integrasi dengan PLC, DCS, RTU, gas controller, dan data acquisition system.

🌐 14. RS485 Modbus Communication

RS485 Modbus disebut sebagai komunikasi standar.

Solusi: Mendukung pengiriman data digital menuju sistem kontrol atau centralized monitoring.

🔗 15. Dukungan HART

Product overview juga menyebut dukungan protokol HART.

Solusi: Memberikan pilihan komunikasi tambahan untuk integrasi dengan sistem instrumentasi yang kompatibel.

🔔 16. Satu Relay Output Standar

Sumber menyebut 1 set relay signal output sebagai konfigurasi standar.

Solusi: Relay dapat digunakan sebagai status alarm atau interlock melalui rangkaian kontrol yang sesuai.

🧲 17. Non-Contact Magnetic Wand Design

Perangkat menggunakan desain magnetic wand non-contact.

Solusi: Mendukung pengoperasian atau konfigurasi tanpa harus membuka enclosure pada fungsi yang didukung.

📡 18. Infrared Remote Control Standar

Detector dilengkapi infrared remote control.

Solusi: Operator dapat mengendalikan dan mengubah pengaturan detector dari jarak dekat tanpa membuka enclosure.

⚙️ 19. Automatic Verification Function

Informasi produk menyebut dukungan fungsi verifikasi otomatis melalui software.

Solusi: Membantu proses pemeriksaan detector agar monitoring lebih konsisten.

🎯 20. Zero Calibration Function

Perangkat mendukung fungsi zero calibration.

Solusi: Mempermudah commissioning dan maintenance detector.

🚨 21. High dan Low Alarm Adjustable

Nilai high alarm dan low alarm dapat diatur oleh pengguna.

Solusi: Alarm dapat dikonfigurasikan sesuai kebutuhan aplikasi dan prosedur keselamatan fasilitas.

🔊 22. Buzzer Alarm Opsional

Buzzer tersedia sebagai fungsi alarm opsional.

Solusi: Memberikan peringatan suara lokal ketika kondisi alarm tercapai.

🚨 23. Sound and Light Alarm Opsional

Lampu serta alarm suara dapat tersedia sebagai konfigurasi tambahan.

Solusi: Memberikan indikasi audio-visual langsung di lokasi detector.

📲 24. Wireless Module Opsional

Wireless module tersedia sebagai pilihan.

Solusi: Data dapat dikembangkan untuk dikirim ke platform remote monitoring sesuai konfigurasi komunikasi yang digunakan.

☁️ 25. Cloud Monitoring Opsional

Informasi sumber menyebut data dari wireless module dapat diteruskan ke cloud platform atau platform lainnya.

Solusi: Operator dapat mengembangkan remote monitoring melalui komputer maupun perangkat mobile.

📱 26. Monitoring melalui Mobile dan Computer

Dengan konfigurasi wireless yang sesuai, data dapat dilihat melalui mobile phone dan komputer.

Solusi: Membantu pengawasan gas dari lokasi yang berbeda.

📩 27. SMS Reminder Function

Informasi produk menyebut dukungan SMS reminder pada konfigurasi wireless.

Solusi: Sistem dapat dikembangkan untuk memberikan informasi alarm secara jarak jauh berdasarkan konfigurasi platform.

💾 28. History Data Download

PC software opsional dapat digunakan untuk mengunduh historical data.

Solusi: Mempermudah pengarsipan dan evaluasi data monitoring.

📊 29. Data Storage, Printing dan Analysis

History data dapat disimpan, dicetak, serta dianalisis melalui komputer.

Solusi: Mendukung dokumentasi, reporting, troubleshooting, dan evaluasi operasional.

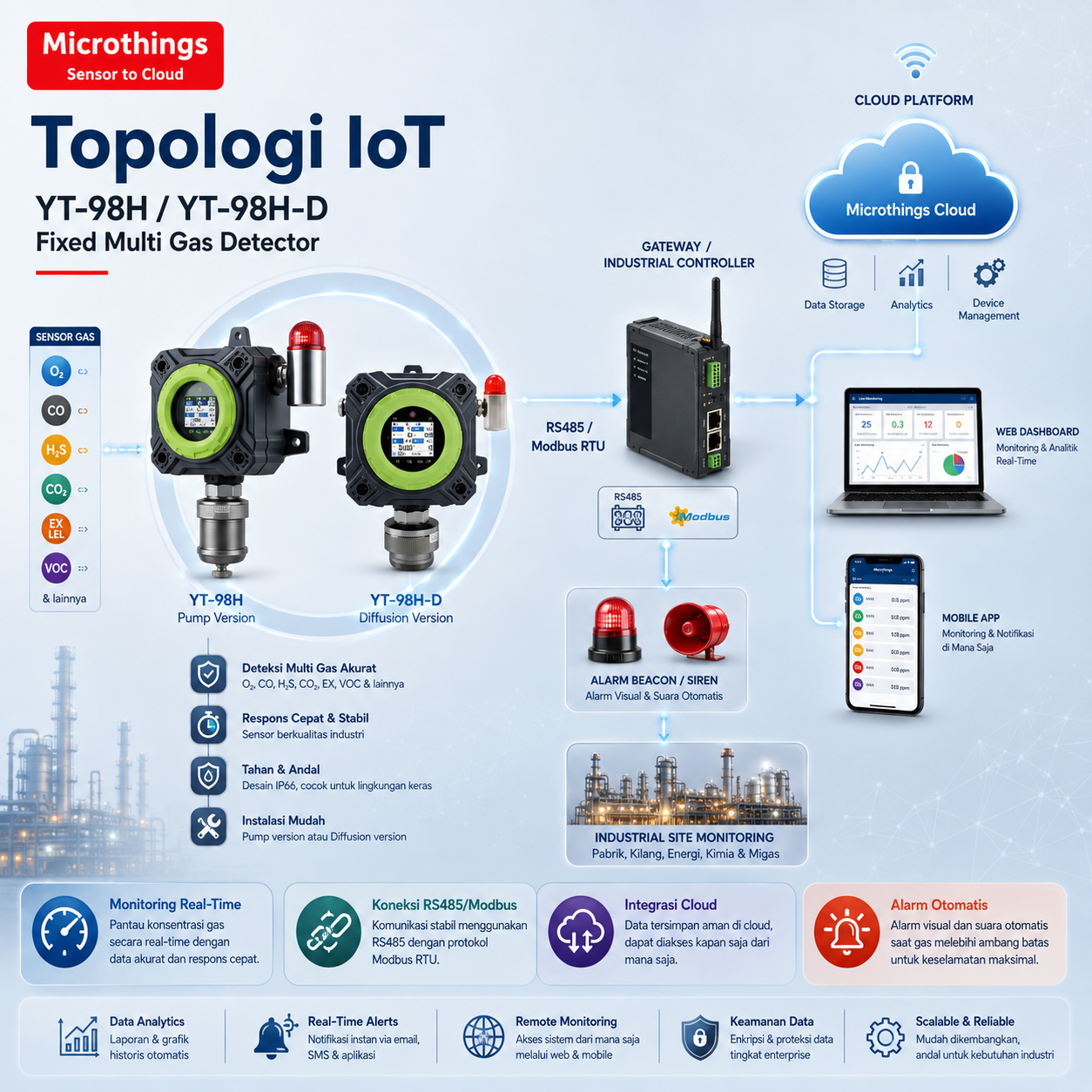

🌐 30. Integrasi Microthings Sensor to Cloud

Output RS485 Modbus dapat dihubungkan dengan IoT gateway yang kompatibel.

Solusi: Data dapat dikembangkan menuju Microthings, yaitu platform layanan data cloud untuk monitoring real-time, visualisasi dashboard, penyimpanan histori, pencatatan alarm, pelaporan, dan analisis operasional.

Integrasi Microthings merupakan konfigurasi sistem tambahan, bukan fitur bawaan yang secara khusus disebut sebagai Microthings pada datasheet sumber.

---

📋 Technical Spesifikasi

⚠️ Catatan Technical Specification

Beberapa parameter bergantung pada sensor dan gas target, terutama:

1. Measuring range.
2. Resolution.
3. Accuracy.
4. Response time.
5. Detection principle.
6. Jumlah serta kombinasi gas.

Spesifikasi tidak mencantumkan satu range universal karena konfigurasi detector harus disesuaikan dengan aplikasi.

Pump flow 0,35–0,5 L/min terutama relevan untuk YT-98H pump version, bukan metode diffusion YT-98H-D.

Sumber juga tidak mencantumkan IP rating, sehingga nilai IP tidak ditambahkan dalam konten ini.

---

🏭 Manfaat dan Aplikasi

✅ Manfaat Produk

1. Monitoring Hingga 6 Gas Sekaligus

Satu perangkat dapat menangani beberapa parameter gas sehingga berpotensi mengurangi jumlah detector terpisah.

2. Pilihan Pump atau Diffusion

Pengguna dapat memilih metode sampling berdasarkan desain sistem.

3. Monitoring Kontinu

Detector dirancang untuk pengukuran gas secara simultan dan berkelanjutan.

4. Display Warna 2,4 Inci

Mempermudah pembacaan konsentrasi serta status detector secara lokal.

5. Integrasi 4–20 mA

Kompatibel dengan berbagai sistem instrumentasi industri.

6. RS485 Modbus

Mendukung centralized monitoring melalui jaringan komunikasi digital.

7. Dukungan HART

Memberikan pilihan integrasi tambahan berdasarkan kebutuhan sistem.

8. Relay Output

Mendukung implementasi alarm atau interlock melalui control circuit yang sesuai.

9. Infrared Remote Control

Pengaturan perangkat dapat dilakukan tanpa membuka enclosure.

10. High dan Low Alarm Adjustable

Parameter alarm dapat disesuaikan dengan konfigurasi sistem.

11. Wireless Monitoring Opsional

Memungkinkan pengembangan remote monitoring berdasarkan module dan platform yang digunakan.

12. Historical Data Management

PC software opsional dapat digunakan untuk download, storage, printing, dan analysis.

13. Explosion-Proof Design

IECEx dan ATEX Ex db IIC T6 Gb mendukung implementasi pada hazardous area sesuai sertifikasi dan klasifikasi lokasi.

14. Industrial-Grade Construction

Die-cast aluminum enclosure memberikan konstruksi kokoh untuk fixed installation.

15. Pilihan Stainless Steel 316

Sensor housing SS316 tersedia sebagai pilihan material.

---

🏗️ Aplikasi Produk

1. 🛢️ Oil & Gas Industry

Aplikasi Oil & Gas secara langsung disebut pada product overview.

Implementasi: Detector dapat dikonfigurasikan dengan kombinasi sensor sesuai gas yang perlu dimonitor di fasilitas tersebut.

2. 🏭 Area Multi-Gas Industri

Kemampuan hingga enam gas membuat unit sesuai untuk lingkungan dengan beberapa parameter monitoring.

3. 🧪 Chemical Processing

Dapat digunakan apabila kombinasi gas dan sensor yang dipilih sesuai dengan proses kimia yang dimonitor.

4. 🚪 Confined Space Monitoring System

Pump version dapat dikembangkan untuk mengambil sampel dari titik tertentu apabila desain sampling dan sensor sesuai.

5. 🌬️ Pipeline atau Sampling Point Monitoring

YT-98H pump version dapat digunakan sebagai bagian dari sistem sampling aktif.

6. 🏗️ Hazardous Area

Sertifikasi IECEx/ATEX memungkinkan penggunaan sesuai klasifikasi dan ketentuan sertifikasi instalasi.

7. 🔥 Combustible Gas Monitoring

Catalytic combustion dapat digunakan untuk konfigurasi gas yang sesuai.

8. 🫁 Oxygen Monitoring

Electrochemical atau teknologi sensor lain dapat dikonfigurasikan untuk O₂ sesuai aplikasi.

9. 🌿 VOC Monitoring

PID photo ionization disebut sebagai salah satu prinsip deteksi untuk konfigurasi VOC yang sesuai.

10. 🌫️ CO₂ Monitoring

CO₂ termasuk dalam daftar gas yang dapat dikonfigurasikan berdasarkan informasi produk.

11. 🖥️ Control Room Monitoring

4–20 mA, RS485 Modbus, HART, dan relay memungkinkan integrasi dengan sistem kontrol yang kompatibel.

12. 📡 Remote Monitoring

Wireless module opsional memungkinkan pengembangan monitoring jarak jauh.

13. 📊 Environmental Monitoring

Sumber menyebut data wireless dapat dikirim ke environmental protection bureau atau platform lainnya berdasarkan konfigurasi.

14. ☁️ Industrial IoT

Data dapat dikembangkan menuju dashboard cloud melalui gateway atau communication module yang kompatibel.

---

⚠️ Catatan Penting Mengenai Multi-Gas Detection

Kemampuan hingga 6 gas tidak berarti setiap unit otomatis berisi enam jenis sensor.

Jumlah gas, kombinasi sensor, measuring range, resolution, accuracy, dan detection principle harus ditentukan ketika konfigurasi produk dibuat.

Sebagai contoh, teknologi electrochemical, infrared, catalytic combustion, dan PID memiliki karakteristik yang berbeda dan digunakan berdasarkan gas target masing-masing.

Karena itu, konfigurasi final sebaiknya mencantumkan secara jelas:

• Jenis gas yang dimonitor.
• Jumlah sensor.
• Measuring range setiap gas.
• Resolution.
• Alarm setpoint.
• Detection principle.
• Pump atau diffusion version.
• Output dan communication protocol.
• Wireless requirement.
• Sound/light alarm requirement.

---

📦 Standar Paket

Datasheet pada gambar tidak mencantumkan packing list resmi. Daftar berikut dapat digunakan sebagai referensi paket sementara dan harus dikonfirmasi pada quotation atau packing list pemasok.

1. 1 unit YT-98H Pump Version atau YT-98H-D Diffusion Version.
2. Sensor gas sesuai jumlah dan konfigurasi yang dipesan.
3. 2,4-inch color display terintegrasi.
4. Die-cast aluminum enclosure.
5. Standard 4–20 mA interface.
6. Standard RS485 Modbus communication.
7. 1 set relay output.
8. Standard infrared remote control.
9. Mounting accessories apabila termasuk quotation.
10. User manual atau dokumentasi teknis apabila disediakan.

🧰 Konfigurasi dan Aksesori Opsional

1. Sound and light alarm module.
2. Wireless communication module.
3. PC software.
4. Stainless steel 316 sensor housing.
5. HART configuration sesuai unit.
6. Remote monitoring platform.
7. IoT gateway.
8. External alarm beacon atau sounder.
9. PLC / DCS / RTU integration.
10. Microthings Sensor to Cloud integration.

Catatan: Berat standar tercantum 3,4 kg, sedangkan unit dengan alarm light tercantum sekitar 3,8 kg.
