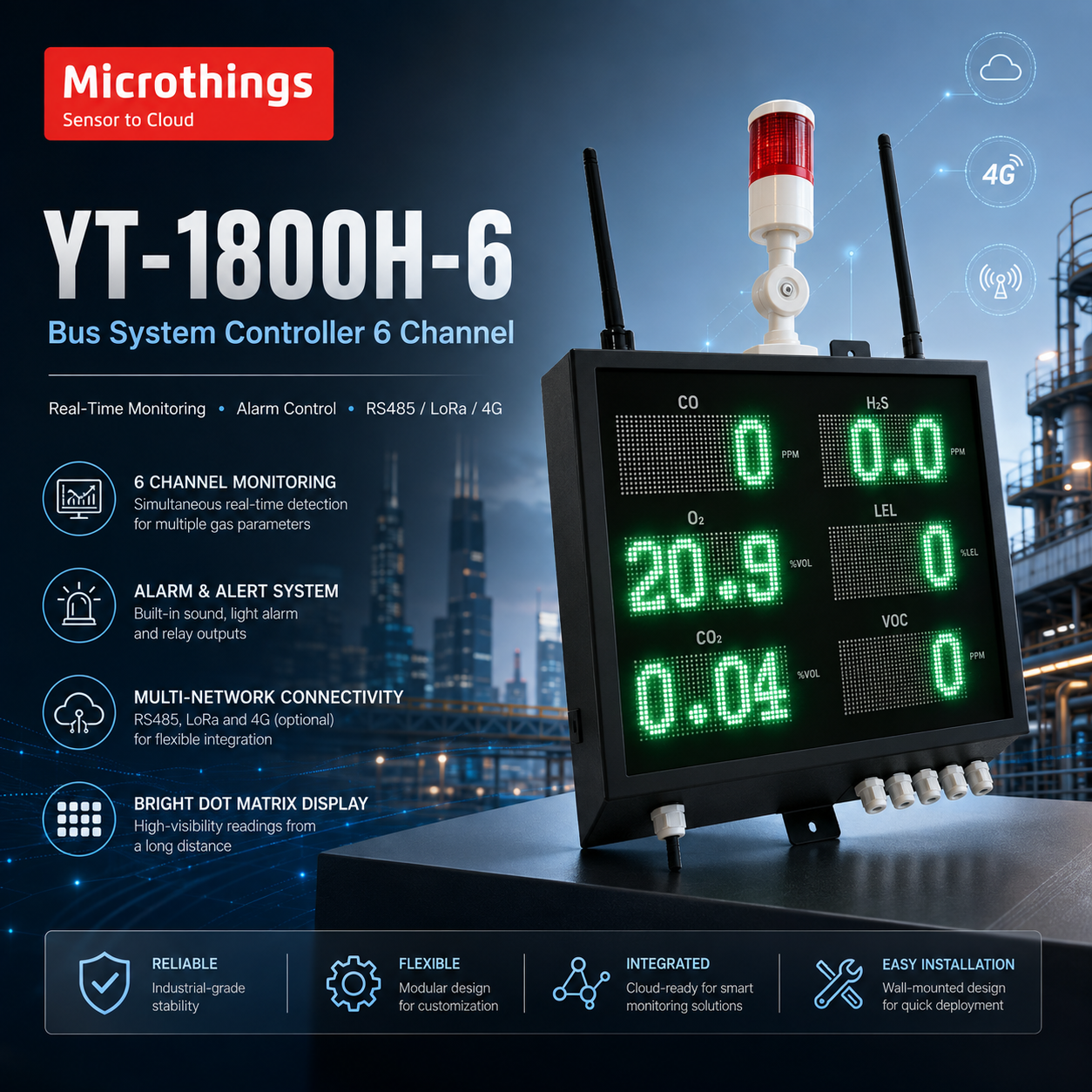

YT-1800H-6 Bus System Controller 6 Channel untuk Sistem Deteksi Gas

Sistem deteksi gas industri membutuhkan lebih dari sekadar sensor di lapangan. Data dari setiap detektor perlu dikumpulkan, ditampilkan, dibandingkan dengan nilai alarm, dan digunakan untuk mengendalikan perangkat keselamatan seperti sirene, lampu peringatan, exhaust fan, serta sistem interlock.

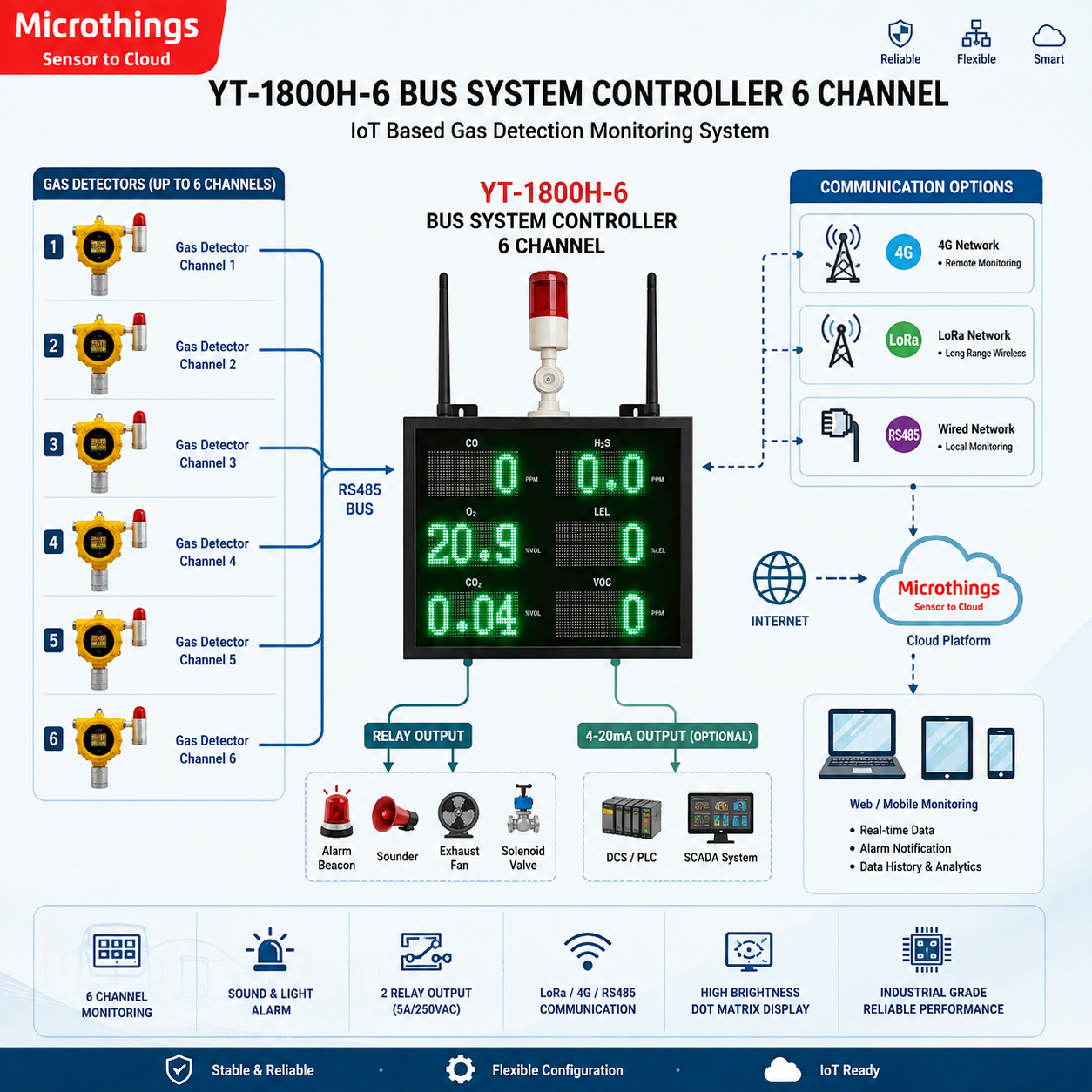

YT-1800H-6 Bus System Controller merupakan panel pengendali enam kanal yang dirancang untuk mengelola pemantauan gas secara real-time. Perangkat ini menampilkan konsentrasi gas dari beberapa detector melalui layar dot matrix berwarna berukuran besar, sekaligus memberikan peringatan suara dan visual ketika terjadi kondisi low alarm, high alarm, atau fault alarm.

Controller mendukung komunikasi RS485 serta pilihan LoRa, 4G, dan 4–20 mA. Dengan konfigurasi komunikasi yang sesuai, data dapat diteruskan ke komputer, ruang kontrol, atau platform cloud untuk pemantauan jarak jauh. Desain wall-mounted, dua output relay, layar berintensitas tinggi, dan dukungan hingga enam kanal menjadikannya sesuai untuk fasilitas industri yang membutuhkan pusat pemantauan gas terintegrasi.

Apa itu YT-1800H-6 Bus System Controller?

YT-1800H-6 Bus System Controller adalah panel kontrol sistem deteksi gas yang dapat menerima dan menampilkan data dari maksimal enam kanal detector. Setiap kanal dapat digunakan untuk memantau konsentrasi gas dari titik atau jenis gas yang berbeda, tergantung pada konfigurasi sistem.

Perangkat menggunakan layar full-color dot matrix yang dibagi menjadi beberapa area tampilan. Nilai konsentrasi gas ditampilkan dalam format empat digit sehingga operator dapat membaca kondisi setiap kanal secara langsung dari jarak tertentu.

Fungsi utama controller meliputi:

• Menampilkan konsentrasi gas secara real-time.
• Mengelola hingga enam kanal detector.
• Memberikan low alarm, high alarm, dan fault alarm.
• Mengaktifkan alarm suara dan lampu peringatan.
• Mengendalikan perangkat eksternal melalui output relay.
• Berkomunikasi melalui RS485.
• Mendukung LoRa, 4G, dan 4–20 mA secara opsional.
• Mengirimkan data menuju komputer atau cloud sesuai konfigurasi.
• Mendukung pemantauan jarak jauh.
• Memberikan fungsi satu tombol untuk mematikan atau mengendalikan alarm suara dan cahaya.

YT-1800H-6 menggunakan enclosure berbahan sheet metal dan dirancang untuk pemasangan di dinding. Perangkat menerima catu daya 90–264 VAC dan memiliki konsumsi daya keseluruhan kurang dari 20 watt.

Fitur Utama Produk dan Solusi

1. Mendukung Hingga Enam Kanal

Controller dapat menerima data dari maksimal enam kanal detector gas.

Solusi: Beberapa titik pemantauan dapat dikelola melalui satu panel sehingga operator tidak perlu menggunakan controller terpisah untuk setiap detector.

2. Monitoring Konsentrasi Gas secara Real-Time

Nilai konsentrasi dari setiap kanal ditampilkan secara langsung pada layar.

Solusi: Operator dapat mengetahui perubahan kondisi gas dengan cepat dan melakukan tindakan sebelum situasi berkembang menjadi lebih serius.

3. Layar Full-Color Dot Matrix

Perangkat menggunakan layar dot matrix berwarna dengan delapan area tampilan berdasarkan konfigurasi yang tercantum pada brosur.

Solusi: Informasi dari beberapa kanal dapat ditampilkan secara terstruktur dan mudah dibedakan.

4. High-Brightness Display

Layar memiliki tingkat kecerahan tinggi dan dirancang agar tetap terlihat dari jarak tertentu, termasuk pada kondisi pencahayaan luar ruangan yang kuat.

Solusi: Informasi konsentrasi gas tetap dapat dibaca dengan jelas pada ruang produksi, gudang, atau area industri yang terang.

5. Tampilan Empat Digit

Setiap data konsentrasi ditampilkan dalam format empat digit.

Solusi: Nilai pengukuran dapat dibaca dengan sederhana tanpa memerlukan perangkat pembaca tambahan.

6. Low Alarm

Controller dapat memberikan peringatan ketika konsentrasi gas mencapai ambang alarm rendah.

Solusi: Operator memperoleh peringatan awal untuk melakukan pemeriksaan atau tindakan pencegahan.

7. High Alarm

YT-1800H-6 mendukung alarm tingkat tinggi ketika konsentrasi gas mencapai batas kritis.

Solusi: Sistem dapat memberikan peringatan darurat dan mengaktifkan perangkat keselamatan sesuai konfigurasi.

8. Fault Alarm

Perangkat dapat menunjukkan kondisi gangguan atau kegagalan sistem.

Solusi: Operator dapat segera mengetahui adanya masalah pada detector, komunikasi, kabel, atau komponen sistem.

9. Alarm Suara dan Lampu Peringatan

Controller mengintegrasikan alarm audio dan visual.

Solusi: Peringatan dapat diketahui melalui suara maupun lampu sehingga tetap efektif pada lingkungan kerja dengan kondisi operasional yang berbeda.

10. Tingkat Suara Alarm 90 dB

Alarm suara memiliki tingkat kebisingan sekitar 90 dB pada jarak 30 cm berdasarkan brosur.

Solusi: Peringatan dapat terdengar oleh operator di sekitar lokasi pemasangan panel.

11. One-Key Alarm Control

Perangkat dilengkapi satu tombol untuk mengendalikan atau mematikan alarm suara dan lampu.

Solusi: Operator dapat melakukan acknowledge alarm dengan cepat setelah kondisi teridentifikasi.

12. Komunikasi RS485

RS485 tersedia sebagai komunikasi utama untuk menghubungkan detector dan controller.

Solusi: Mendukung transmisi data digital pada lingkungan industri serta memungkinkan pemasangan beberapa perangkat dalam satu jaringan bus.

13. Komunikasi LoRa Opsional

Modul LoRa tersedia sebagai pilihan komunikasi nirkabel.

Solusi: Data dapat dikirimkan dari titik yang sulit dijangkau kabel atau berada pada area fasilitas yang luas.

14. Komunikasi 4G Opsional

YT-1800H-6 dapat dilengkapi modul komunikasi 4G.

Solusi: Sistem dapat mengirimkan data ke server atau cloud pada lokasi yang tidak memiliki jaringan kabel atau Wi-Fi.

15. Interface 4–20 mA Opsional

Controller mendukung pilihan interface 4–20 mA sesuai konfigurasi.

Solusi: Memungkinkan integrasi dengan berbagai gas transmitter yang menggunakan sinyal analog standar industri.

16. Desain Modular

Perangkat menggunakan konsep modular dan dapat dikonfigurasikan berdasarkan kebutuhan komunikasi serta sinyal.

Solusi: Sistem lebih fleksibel untuk menyesuaikan detector, metode transmisi, dan kebutuhan setiap proyek.

17. Dua Output Relay

YT-1800H-6 dilengkapi dua relay dengan kapasitas kontak hingga 5 A pada 250 VAC.

Solusi: Relay dapat digunakan untuk mengaktifkan exhaust fan, sirene eksternal, alarm beacon, valve, atau perangkat keselamatan lainnya.

18. Output Daya untuk Enam Kanal

Brosur mencantumkan output sebesar 6 × 6 W dengan 24 V dan 0,25 A per kanal.

Solusi: Controller dapat menyediakan dukungan daya untuk perangkat lapangan sesuai kapasitas dan konfigurasi sistem.

19. Pemantauan melalui Komputer

Data dapat diteruskan menuju perangkat lunak komputer yang kompatibel.

Solusi: Operator dapat memonitor kondisi beberapa kanal dari ruang kontrol tanpa mendatangi setiap titik detector.

20. Cloud Monitoring

Dengan modul komunikasi dan gateway yang sesuai, data dapat diteruskan ke platform cloud.

Solusi: Status gas, alarm, dan informasi perangkat dapat dipantau dari lokasi berbeda.

21. Wall-Mounted Design

Controller dirancang untuk dipasang pada dinding.

Solusi: Instalasi tidak membutuhkan meja atau kabinet tambahan dan sesuai untuk ruang kontrol, ruang keamanan, serta area produksi.

22. Catu Daya Lebar 90–264 VAC

Perangkat mendukung rentang masukan listrik AC yang luas.

Solusi: Mempermudah instalasi pada berbagai fasilitas dengan kondisi jaringan listrik yang berbeda.

23. Konsumsi Daya Rendah

Konsumsi daya keseluruhan tercantum kurang dari 20 watt.

Solusi: Controller dapat beroperasi secara terus-menerus dengan kebutuhan energi yang relatif efisien.

24. Enclosure Sheet Metal

Housing dibuat menggunakan material sheet metal.

Solusi: Memberikan konstruksi yang kokoh untuk pemasangan tetap pada lingkungan industri.

Technical Spesifikasi

Catatan: LoRa, 4G, dan 4–20 mA merupakan pilihan konfigurasi. Jenis input, modul komunikasi, kompatibilitas detector, dan fungsi output perlu dikonfirmasi pada saat pemesanan.

Manfaat dan Aplikasi

Manfaat

1. Mengelola hingga enam titik detector melalui satu panel kontrol.
2. Menampilkan konsentrasi gas secara real-time dalam tampilan yang mudah dibaca.
3. Memusatkan status alarm sehingga operator tidak perlu memeriksa setiap detector secara langsung.
4. Memberikan peringatan bertingkat melalui low alarm, high alarm, dan fault alarm.
5. Meningkatkan respons keadaan darurat melalui alarm suara dan lampu peringatan.
6. Mengaktifkan perangkat keselamatan otomatis menggunakan dua output relay.
7. Mempermudah integrasi detector digital melalui komunikasi RS485.
8. Mendukung gas transmitter analog melalui interface 4–20 mA opsional.
9. Mendukung jaringan nirkabel jarak jauh melalui LoRa opsional.
10. Mendukung pemantauan berbasis seluler melalui komunikasi 4G opsional.
11. Memungkinkan monitoring melalui komputer dari ruang kontrol.
12. Mendukung integrasi cloud untuk pemantauan dari lokasi berbeda.
13. Mengurangi jumlah panel terpisah karena satu controller dapat menangani beberapa kanal.
14. Mempermudah instalasi tetap melalui desain wall-mounted.
15. Mendukung operasi berkelanjutan dengan konsumsi daya kurang dari 20 watt.
16. Memberikan fleksibilitas proyek melalui desain modular dan pilihan komunikasi.

Aplikasi

1. Industri minyak dan gas untuk pemantauan beberapa detector pada area produksi, pipeline, dan penyimpanan.
2. Industri petrokimia untuk mengelola detector gas mudah terbakar maupun gas beracun.
3. Pabrik kimia sebagai panel pusat alarm untuk beberapa area proses.
4. Instalasi pengolahan air limbah untuk monitoring H₂S, CH₄, O₂, atau gas lainnya.
5. Ruang boiler untuk memantau gas hasil pembakaran dan kondisi atmosfer.
6. Ruang generator untuk mendeteksi CO, gas bahan bakar, atau kekurangan oksigen.
7. Gudang bahan kimia untuk memberikan alarm kebocoran dari beberapa titik.
8. Laboratorium yang menggunakan berbagai jenis gas proses atau gas berbahaya.
9. Ruang penyimpanan tabung gas untuk mengelola beberapa detector secara terpusat.
10. Industri makanan dan minuman yang menggunakan CO₂, nitrogen, amonia, atau gas proses lainnya.
11. Industri farmasi untuk monitoring gas pada ruang produksi dan penyimpanan.
12. Industri elektronik dan semikonduktor untuk mengelola detector gas proses dari beberapa lokasi.
13. Area parkir tertutup untuk pemantauan CO atau gas buang pada beberapa zona.
14. Cold storage untuk pemantauan refrigeran dan kondisi oksigen.
15. Ruang kontrol industri sebagai pusat tampilan dan pengelolaan alarm gas.
16. Sistem IoT industri melalui LoRa atau 4G menuju platform cloud.

Implementasi dengan Microthings Sensor to Cloud

Dengan modul komunikasi atau IoT gateway yang sesuai, data dari controller dapat diteruskan ke Microthings Sensor to Cloud, yaitu platform layanan data cloud untuk monitoring perangkat, visualisasi data, histori pengukuran, alarm, dan analisis operasional. Integrasi ini merupakan implementasi tambahan dan perlu disesuaikan dengan protokol serta konfigurasi perangkat.

Standar Paket

Brosur tidak mencantumkan packing list resmi. Susunan berikut dapat digunakan sebagai referensi sementara untuk konten website atau penawaran:

1. 1 unit YT-1800H-6 Bus System Controller.
2. Layar full-color dot matrix terintegrasi.
3. Alarm suara dan lampu alarm terintegrasi.
4. Dua output relay.
5. Terminal koneksi atau konektor instalasi.
6. Aksesori pemasangan dinding.
7. Kabel daya atau konektor daya sesuai konfigurasi.
8. User manual atau dokumentasi produk apabila disertakan.
9. Dokumen pemeriksaan atau kartu garansi apabila disertakan.

Aksesori dan Konfigurasi Opsional

• Modul komunikasi LoRa.
• Modul komunikasi 4G.
• Interface 4–20 mA.
• Fixed gas detector.
• External alarm sounder.
• External alarm beacon.
• Exhaust fan control.
• Shut-off valve atau interlock system.
• IoT gateway.
• PC monitoring software.
• Platform Microthings Sensor to Cloud.

Catatan: Isi paket, modul komunikasi, detector, kabel, dan aksesori harus dikonfirmasi melalui penawaran serta packing list resmi pemasok.
