1. Deskripsi produk

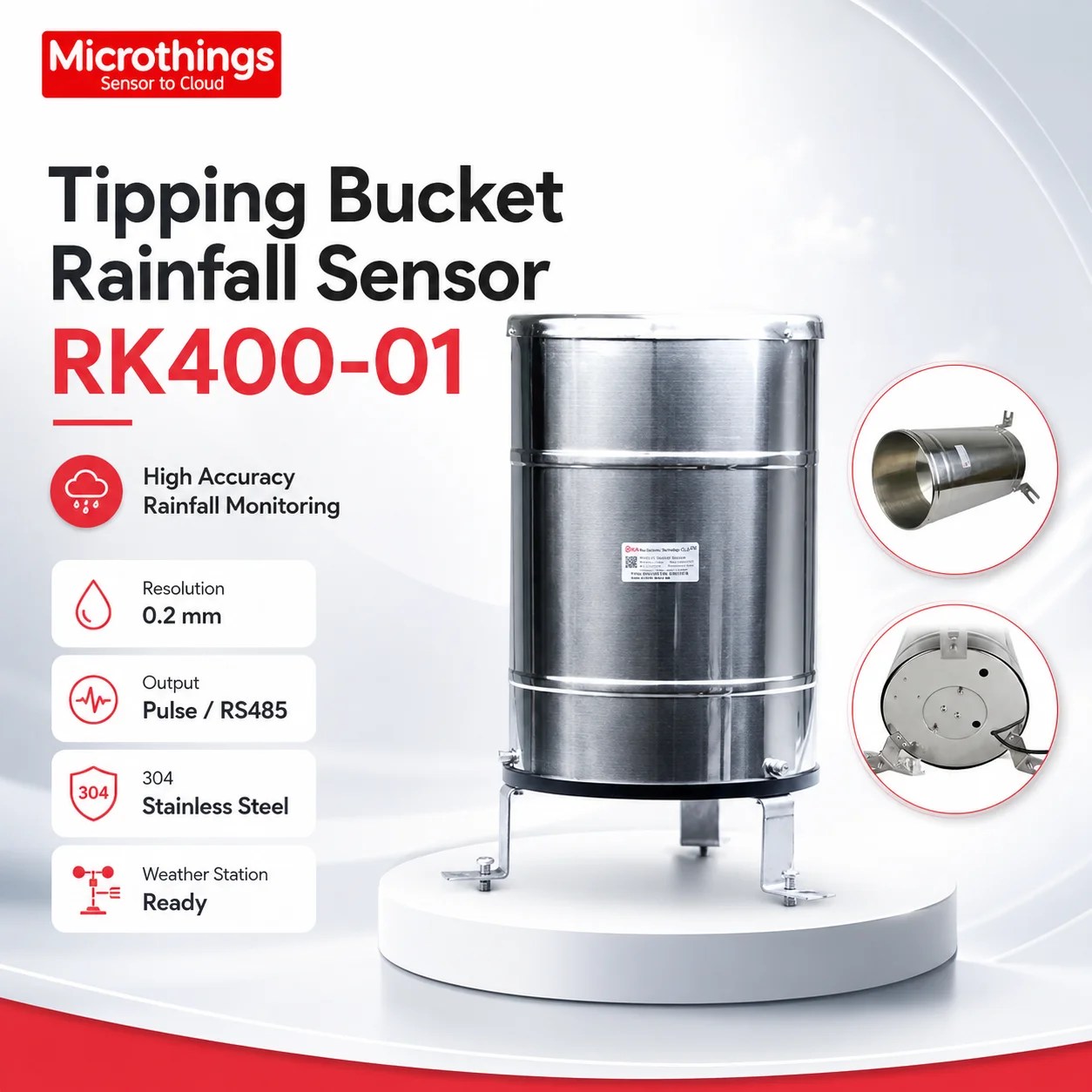

Tipping Bucket Rainfall Sensor RK400-01 adalah sensor curah hujan tipe tipping bucket yang dirancang untuk mengukur jumlah curah hujan secara otomatis, stabil, dan mudah diintegrasikan ke sistem monitoring cuaca. Sensor ini bekerja dengan cara menampung air hujan melalui kolektor berdiameter 200 mm, kemudian air dialirkan ke mekanisme bucket internal. Setiap kali bucket terisi sesuai kalibrasi, bucket akan menimbang atau tipping dan menghasilkan sinyal yang dapat dibaca oleh data logger, counter, gateway IoT, PLC, maupun sistem monitoring berbasis RS485.
RK400-01 memiliki resolusi pengukuran 0.2 mm, sehingga setiap satu gerakan tipping merepresentasikan curah hujan sebesar 0.2 mm. Dengan akurasi ±4% pada pengujian statis indoor dengan intensitas hujan 2 mm/min, sensor ini cocok digunakan untuk pemantauan curah hujan di weather station, hidrologi, pertanian, perkebunan, sistem peringatan dini banjir, monitoring waduk, irigasi, hingga riset klimatologi. Output yang tersedia berupa reed switch pulse dan RS485, sehingga pengguna dapat memilih metode pembacaan sesuai kebutuhan sistem.
Dari sisi konstruksi, RK400-01 menggunakan material kolektor 304 stainless steel yang kuat, tahan terhadap penggunaan outdoor, dan memiliki tampilan polished stainless steel yang rapi. Sensor ini dilengkapi removable filter untuk membantu mencegah daun, serangga, atau kotoran masuk dan menyumbat jalur air. Pada bagian bawah juga terdapat horizontal bubble untuk membantu proses leveling saat instalasi, karena posisi sensor yang rata sangat penting agar hasil pengukuran tetap akurat. Dengan bobot sekitar 3.5 kg dan desain compact, sensor ini mudah dipasang pada area terbuka seperti taman alat cuaca, pos hidrologi, lahan pertanian, area industri, dan lokasi monitoring lingkungan.

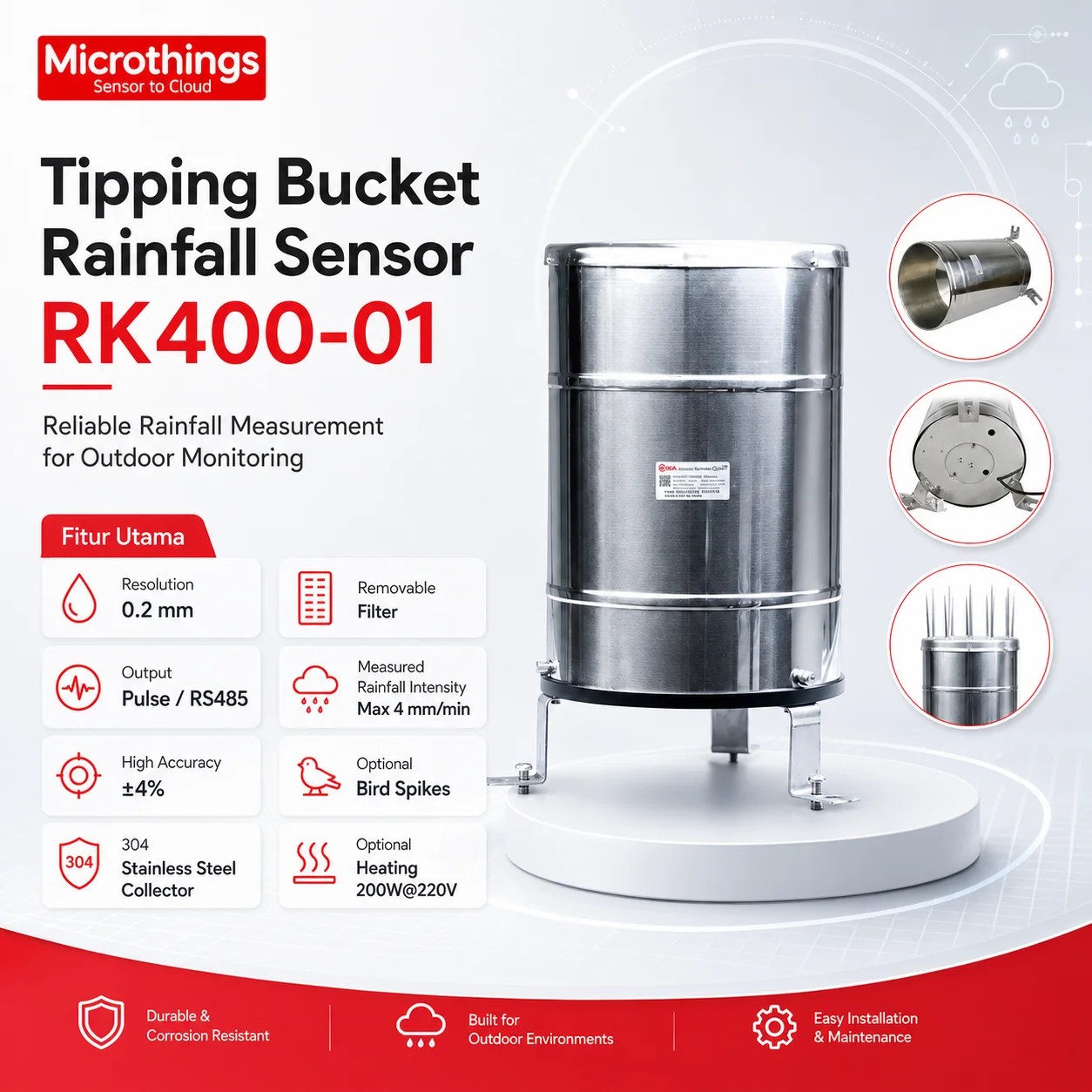

2. Fitur Utama Product dan Solusi
| Fitur Utama | Solusi yang Diberikan |
| Tipe tipping bucket otomatis | Mengukur curah hujan tanpa pencatatan manual. |
| Resolusi 0.2 mm | Memberikan pembacaan curah hujan yang detail untuk monitoring harian. |

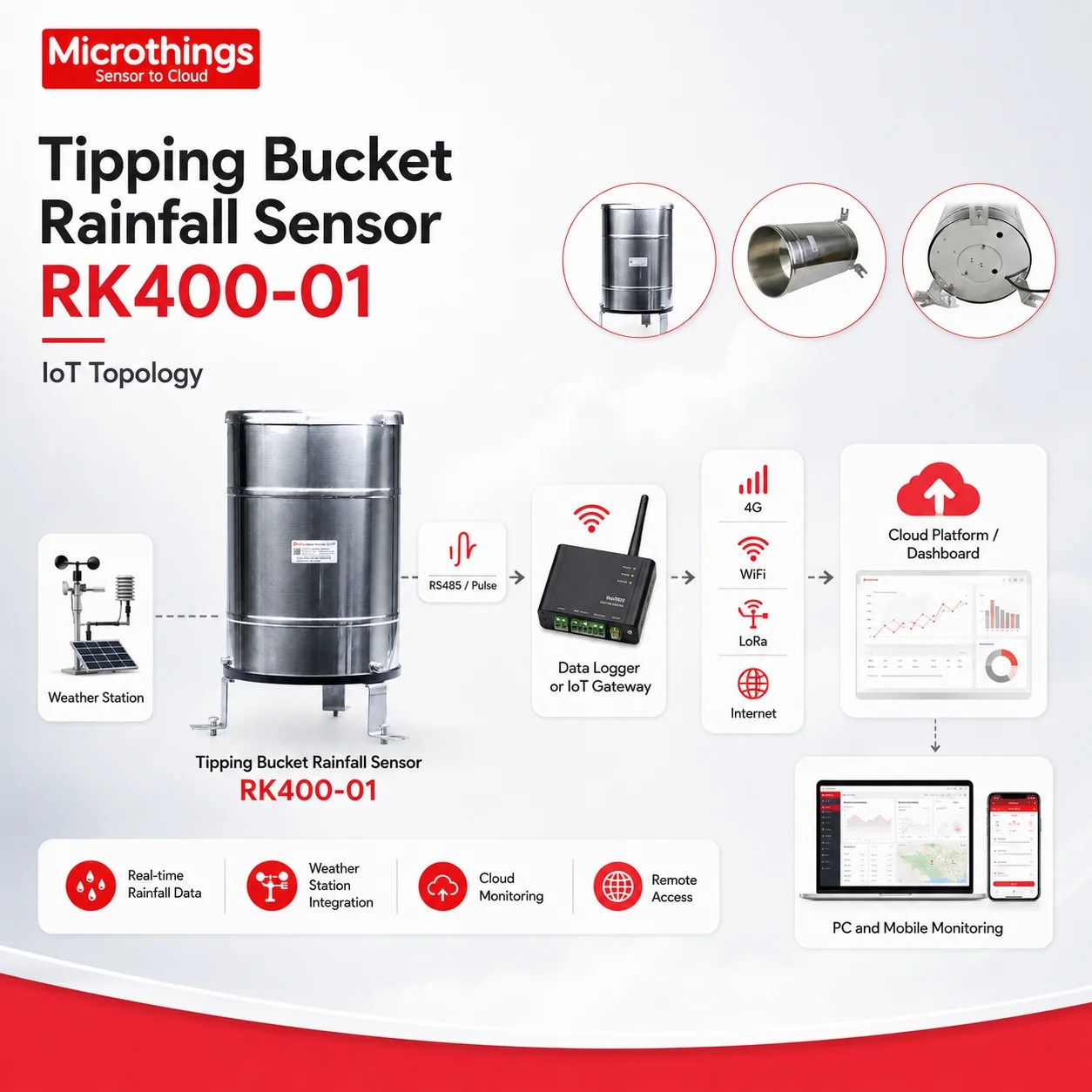

| Output pulse dan RS485 | Mudah dihubungkan ke data logger, gateway IoT, PLC, dan dashboard monitoring. |
| Kolektor φ200 mm | Area tangkapan hujan standar untuk pengukuran curah hujan. |
| Material 304 stainless steel | Lebih kuat dan cocok untuk penggunaan outdoor. |
| Removable filter | Membantu mencegah daun dan kotoran menyumbat lubang masuk air. |
| Horizontal bubble di bagian bawah | Mempermudah leveling agar sensor terpasang rata. |
| Tipping bucket low resistance | Membantu proses tipping lebih responsif saat air terkumpul. |
| Bird spikes opsional | Mengurangi gangguan burung di area sensor. |
| Heating opsional 200W@220V | Membantu penggunaan pada kondisi tertentu yang membutuhkan pemanas. |
3. Technical Spesifikasi
| Parameter | Spesifikasi |
| Model | RK400-01 |
| Jenis Sensor | Tipping Bucket Rainfall Sensor |
| Rainfall Collector | φ200 mm, 40–45° |
| Measured Rainfall Intensity | Max. 4 mm/min |
| Allow Rainfall Intensity | Max. 10 mm/min |
| Resolution | 0.2 mm |
| Accuracy | ±4% pada indoor static test, rain intensity 2 mm/min |
| Output | Reed switch pulse, RS485 |
| Supply untuk RS485 | 12–24 VDC |
| Maximum Load Voltage | 30 VDC untuk pulse output |
| Maximum Load Current | 20 mA untuk pulse output |
| Operating Temperature | 0–70°C, no freeze |
| Main Material | Collector: 304SS, tipping bucket: ABS |
| Tipping Bucket | Single |
| Collector Filter | Removable filter, mencegah daun dan kotoran |
| Bird Spikes | Optional |
| Heating | Optional, 200W@220V |
| Weight | ±3.5 kg unpacked |
| Dimensi | Diameter 200 mm, tinggi ±433 mm |
| Modbus Parameter | 8 data bits, no parity, 1 stop bit |
| Baud Rate | 9600 bps |
| Default Slave Address | 0x01 |
| Wiring RS485 | Red: V+, Black: V-, Yellow: RS485A, Green: RS485B |
| Wiring Pulse | Brown: Signal_A, Blue: Signal_B |

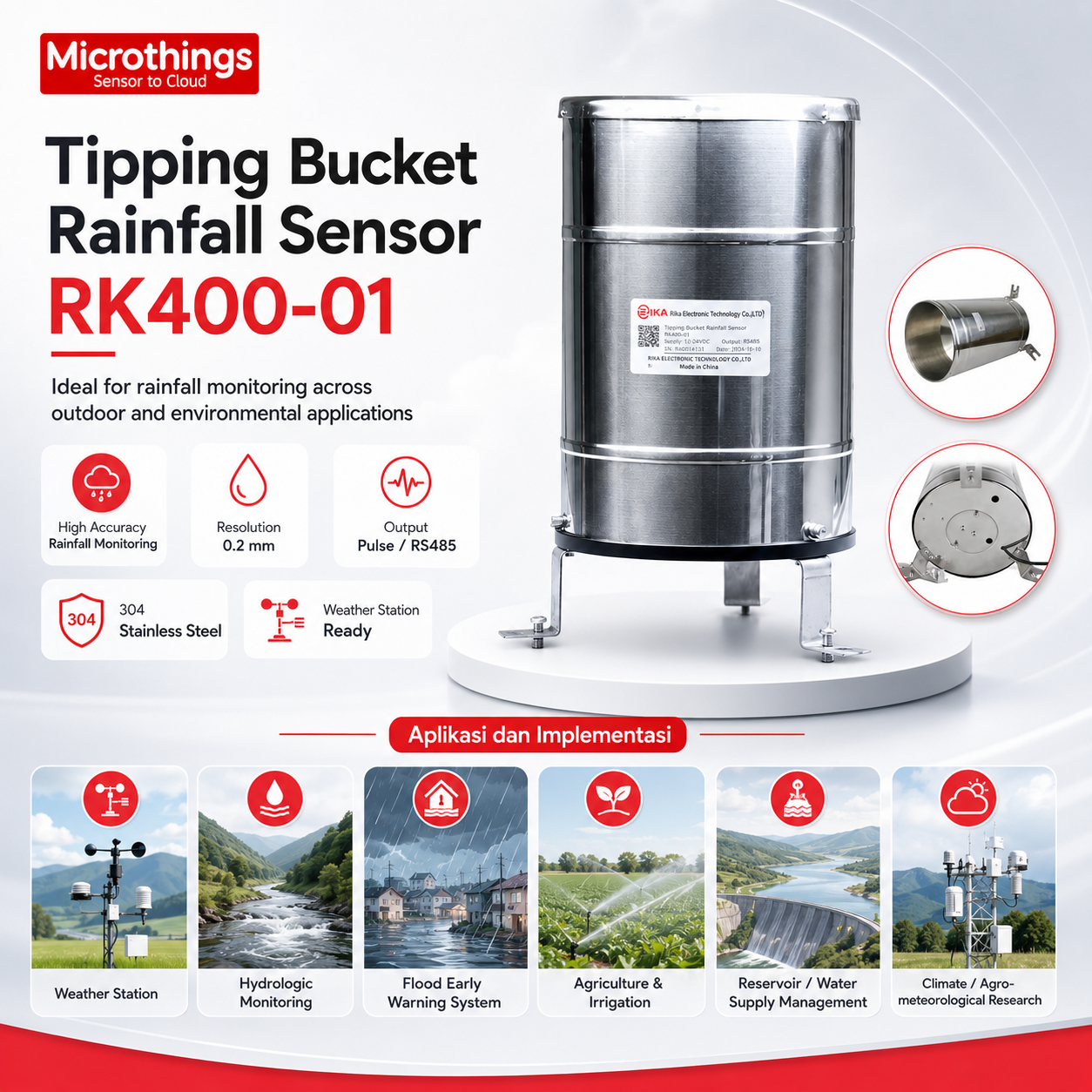

4. Aplikasi dan Implementasi
| Aplikasi | Implementasi |
| Weather Station | Digunakan sebagai sensor curah hujan pada stasiun cuaca otomatis. |
| Early Warning System Banjir | Mengirim data curah hujan ke gateway atau dashboard untuk analisis potensi banjir. |
| Monitoring Hidrologi | Dipasang di sungai, bendungan, waduk, kanal, dan daerah tangkapan air. |
| Pertanian dan Perkebunan | Membantu mengetahui intensitas hujan untuk pengaturan irigasi dan manajemen lahan. |
| Sistem Suplai Air | Mendukung pemantauan curah hujan untuk manajemen sumber air dan reservoir. |
| Riset Klimatologi | Menyediakan data curah hujan untuk penelitian iklim dan lingkungan. |
| Agro-Meteorological Research | Digunakan untuk analisis hubungan cuaca dengan pertumbuhan tanaman. |
| Monitoring Lapangan Outdoor | Cocok untuk area remote dengan integrasi data logger, RTU, atau IoT gateway. |

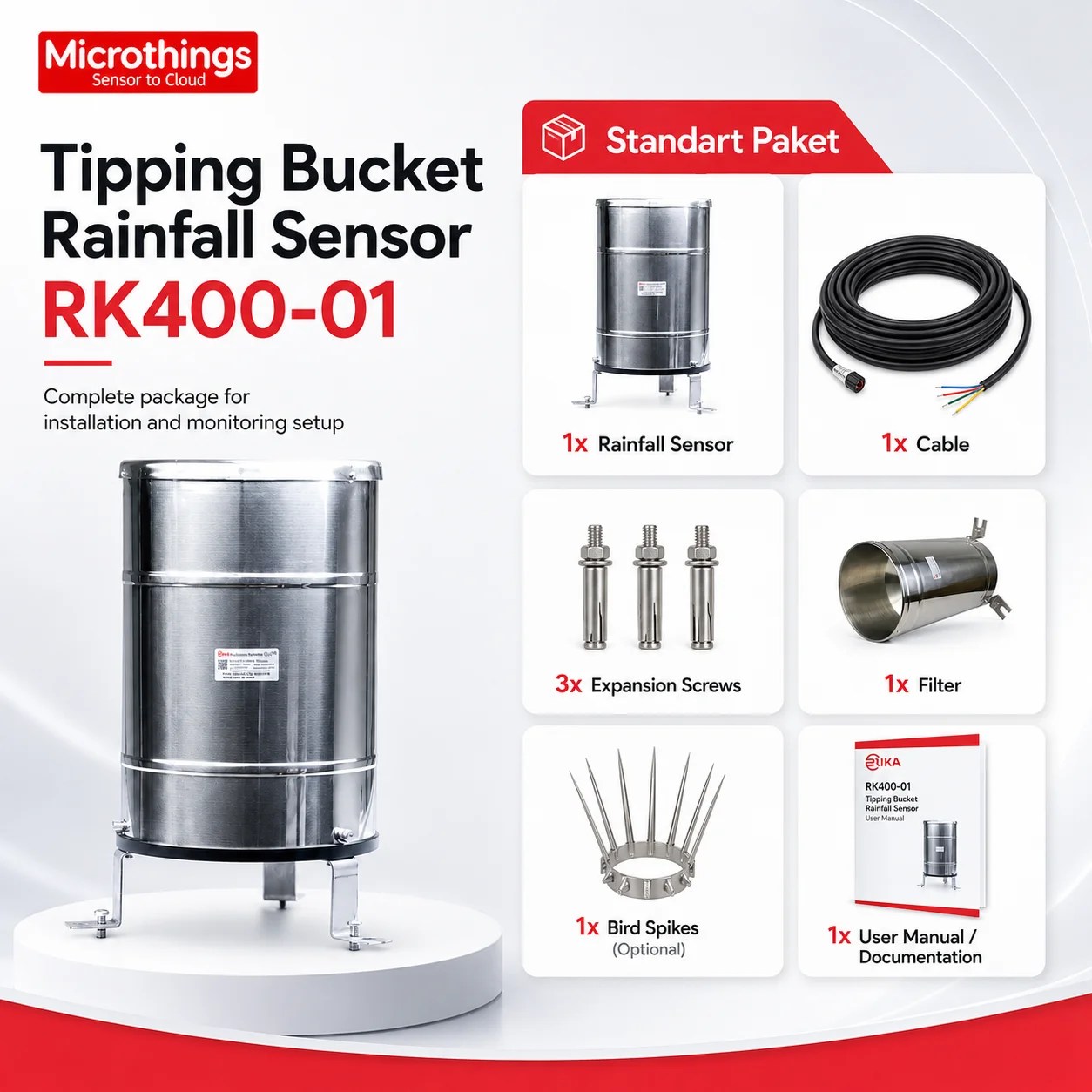

5. Standart Paket
| Item | Jumlah | Keterangan |
| RK400-01 Rainfall Sensor | 1 unit | Sensor utama tipping bucket |
| Cable | 1 pcs | Panjang kabel sesuai pesanan |
| Expansion Screws | 3 pcs | Untuk pemasangan sensor |
| Filter | 1 pcs | Filter removable |
| Bird Spikes | 1 set | Opsional, sesuai konfigurasi pembelian |
| Dokumen pendukung | 1 set | Datasheet / user manual, jika tersedia |
