Pemantauan kondisi tanah menjadi bagian penting dalam smart agriculture, greenhouse, perkebunan, irigasi, penelitian tanah, serta sistem environmental monitoring. Parameter seperti kelembapan tanah, suhu tanah, dan electrical conductivity (EC) dapat digunakan untuk memahami kondisi media tanam sekaligus membantu pengambilan keputusan terkait irigasi dan pengelolaan lahan.

RS-ECTH-*-TR-1-EX Soil Temperature/Moisture/Conductivity Sensor merupakan sensor tanah multifungsi yang menggabungkan pengukuran soil moisture, soil temperature, dan soil electrical conductivity dalam satu perangkat.

Sensor mendukung komunikasi RS485 dengan protokol Modbus serta tersedia dengan pilihan sinyal analog 4-20mA, 0-5V, dan 0-10V. Dukungan tersebut membuat perangkat lebih mudah diintegrasikan dengan PLC, RTU, data logger, industrial IoT gateway, irrigation controller, maupun platform monitoring berbasis cloud.

Dengan rentang kelembapan 0–100%, suhu pengukuran -40°C hingga 80°C, serta conductivity hingga 20.000 µS/cm, sensor ini dapat digunakan dalam berbagai sistem monitoring tanah secara otomatis dan berkelanjutan.

1. Deskripsi Produk

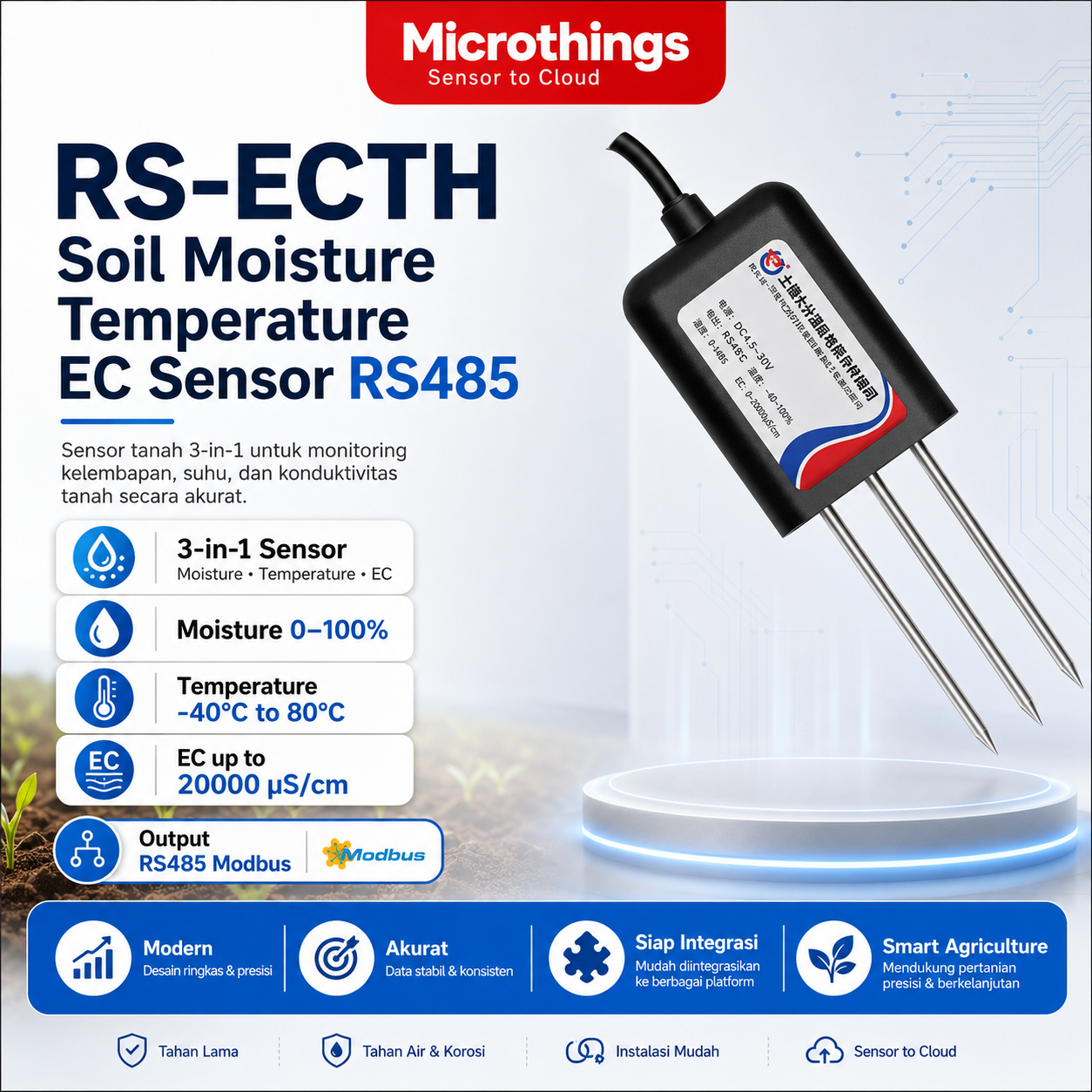

RS-ECTH-*-TR-1-EX Soil Temperature Moisture Conductivity Sensor adalah sensor multi-parameter yang dirancang untuk mengukur tiga parameter tanah dalam satu perangkat, yaitu:

• Soil Moisture
• Soil Temperature
• Soil Electrical Conductivity / EC

Perangkat menggunakan desain probe dengan tiga batang sensor yang dapat dimasukkan langsung ke dalam tanah atau media tanam.

Sensor memiliki rentang catu daya yang luas, yaitu 4,5–30V DC, sehingga memberikan fleksibilitas untuk integrasi dengan berbagai sistem kontrol dan monitoring.

Untuk komunikasi digital, sensor mendukung RS485 dengan Modbus Protocol. Selain itu, tersedia pula pilihan output analog seperti 4-20mA, 0-5V, dan 0-10V.

Kombinasi tiga parameter dalam satu perangkat membantu mengurangi jumlah sensor yang diperlukan pada satu titik monitoring. Dengan demikian, instalasi dapat dibuat lebih sederhana untuk kebutuhan smart farming, precision agriculture, greenhouse, irrigation monitoring, serta Internet of Things.

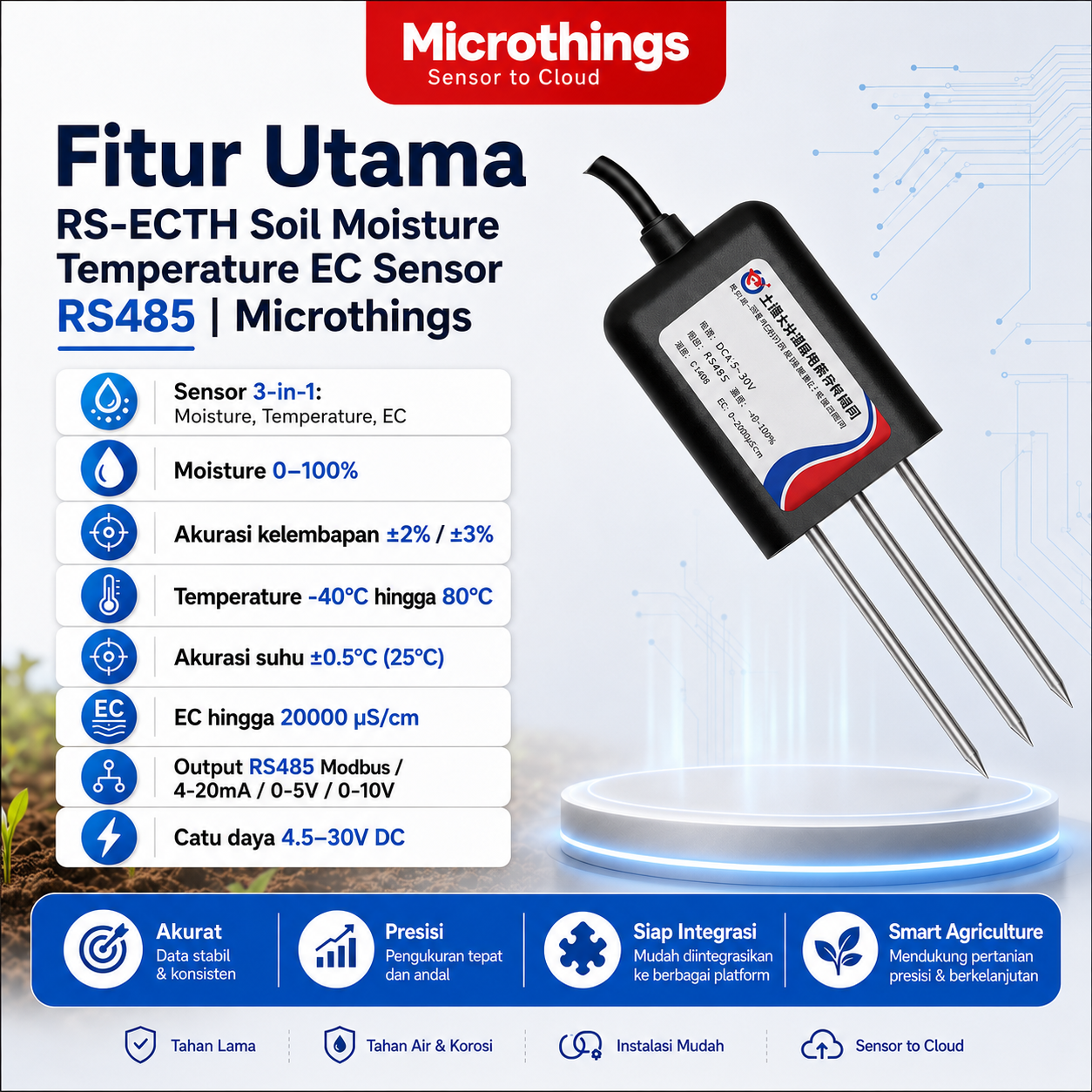

2. Fitur Utama Produk dan Solusi

1. Pengukuran 3-in-1

Sensor dapat mengukur:

• Kelembapan tanah
• Suhu tanah
• Electrical Conductivity tanah

Solusi:
Mengurangi kebutuhan menggunakan tiga sensor terpisah sehingga instalasi monitoring tanah menjadi lebih ringkas.

2. Soil Moisture 0–100%

Sensor memiliki rentang pengukuran kelembapan tanah 0–100%.

Akurasi yang tercantum:

• ±2% pada rentang 0–50%
• ±3% pada rentang 50–100%

Solusi:
Membantu operator mengetahui kondisi kelembapan tanah sebagai parameter pendukung pengaturan irigasi.

3. Soil Temperature -40°C hingga 80°C

Rentang pengukuran temperatur mencapai -40°C hingga 80°C dengan akurasi yang tercantum sebesar ±0,5°C pada 25°C.

Solusi:
Memberikan informasi perubahan suhu media tanah untuk monitoring kondisi pertumbuhan tanaman dan lingkungan.

4. Electrical Conductivity hingga 20.000 µS/cm

Sensor dapat digunakan untuk pengukuran conductivity hingga 20.000 µS/cm.

Solusi:
Membantu sistem monitoring memperoleh informasi konduktivitas listrik tanah sebagai salah satu parameter kondisi media tanam.

5. Komunikasi RS485

RS-ECTH tersedia dengan output digital RS485.

Solusi:
Mendukung komunikasi digital untuk integrasi sensor dengan data logger, PLC, RTU, dan IoT gateway.

6. Modbus Protocol

Varian RS485 mendukung Modbus Protocol.

Solusi:
Mempermudah integrasi dengan banyak perangkat automation dan industrial IoT yang menggunakan standar komunikasi Modbus.

7. Output 4-20mA

Sensor tersedia dalam pilihan output analog 4-20mA.

Solusi:
Cocok untuk sistem industri atau controller yang menggunakan analog current input.

8. Output Tegangan 0-5V dan 0-10V

Selain RS485 dan 4-20mA, tersedia pilihan output:

• 0-5V
• 0-10V

Solusi:
Memberikan fleksibilitas ketika sensor digunakan dengan controller atau data acquisition system yang memiliki analog voltage input.

9. Wide Power Supply

Sensor mendukung catu daya 4,5–30V DC.

Solusi:
Memudahkan adaptasi perangkat dengan berbagai sumber listrik dan panel kontrol.

10. Suhu Kerja -40°C hingga 60°C

Perangkat memiliki rentang working temperature sebesar -40°C hingga 60°C.

Solusi:
Memberikan fleksibilitas penggunaan untuk berbagai kondisi lingkungan sesuai batas spesifikasi perangkat.

11. Desain Probe Langsung ke Tanah

Perangkat memiliki tiga probe logam yang dapat dimasukkan ke media tanah.

Solusi:
Membantu memperoleh pengukuran langsung dari area media tanam yang ingin dipantau.

12. Mendukung Sistem IoT

Output RS485 dapat diteruskan melalui IoT gateway menuju server atau cloud.

Solusi:
Data soil moisture, temperature, dan EC dapat dipantau secara remote melalui dashboard monitoring.

3. Technical Specification

Parameter	Spesifikasi
Product	Soil Temperature / Moisture / Conductivity Sensor
Model Series	RS-ECTH-*-TR-1-EX
Measurement Parameters	Soil Moisture, Soil Temperature, Soil Conductivity
Power Supply	4,5–30V DC
Working Temperature	-40°C hingga 60°C
Soil Moisture Range	0–100%
Moisture Accuracy 0–50%	±2%
Moisture Accuracy 50–100%	±3%
Temperature Measurement Range	-40°C hingga 80°C
Temperature Accuracy	±0,5°C pada 25°C
Conductivity Range	Hingga 20.000 µS/cm
Conductivity Accuracy	Lihat catatan di bawah
Digital Output	RS485
Protocol	Modbus
Current Output	4-20mA
Voltage Output	0-5V / 0-10V
Probe Type	3 Metal Probes
Product Dimensions	123 × 45 × 15 mm
Installation	Direct soil insertion
Suitable Integration	PLC, RTU, Data Logger, IoT Gateway, Irrigation Controller

Catatan Conductivity Accuracy

Pada materi spesifikasi sumber tercantum:

• ±3% pada rentang yang menyebut 0–20.000 µS/cm dan 0–10.000 µS/cm
• ±5% pada rentang 10.000–20.000 µS/cm

Karena teks sumber memiliki rentang yang saling tumpang tindih, nilai accuracy conductivity untuk SKU tertentu sebaiknya dikonfirmasi kembali pada datasheet atau konfigurasi model final sebelum digunakan untuk quotation atau dokumen teknis proyek.

4. Manfaat dan Aplikasi

1. Smart Agriculture

Membantu digitalisasi proses monitoring kondisi tanah dengan pengukuran moisture, temperature, dan conductivity.

2. Precision Agriculture

Data dari sensor dapat digunakan sebagai salah satu parameter untuk memahami perbedaan kondisi tanah pada berbagai titik lahan.

3. Smart Irrigation

Soil moisture dapat digunakan sebagai input untuk sistem kontrol irigasi otomatis.

Contoh arsitektur:

Soil Sensor → RS485 → Controller / IoT Gateway → Valve / Pump → Cloud Dashboard

4. Greenhouse Monitoring

Sensor dapat dipasang pada media tanam greenhouse untuk memonitor kelembapan, suhu, dan conductivity secara berkala.

5. Perkebunan

Cocok untuk monitoring kondisi media tanah di area:

• Kelapa sawit
• Kopi
• Teh
• Karet
• Hortikultura
• Perkebunan lainnya

6. Pertanian Sayuran dan Buah

Membantu operator memperoleh data kondisi tanah pada sistem budidaya sayuran, buah, dan tanaman hortikultura.

7. Nursery dan Pembibitan

Sensor dapat digunakan untuk pemantauan media pada area pembibitan tanaman.

8. Fertigation Monitoring

Data conductivity dapat menjadi salah satu parameter monitoring media pada sistem fertigasi.

9. Soil Research

Cocok digunakan sebagai perangkat akuisisi data pada penelitian terkait kelembapan, temperatur, dan conductivity tanah.

10. Environmental Monitoring

Sensor dapat menjadi bagian dari sistem environmental monitoring yang membutuhkan informasi kondisi tanah.

11. Landscape Monitoring

Dapat diterapkan pada taman, ruang hijau, dan landscape untuk membantu monitoring kebutuhan air tanaman.

12. Smart City Green Area

Sensor dapat diintegrasikan dengan sistem IoT untuk monitoring kondisi tanah pada taman kota dan ruang terbuka hijau.

13. Remote Farm Monitoring

Melalui RS485 dan IoT gateway, hasil pengukuran dapat dikirim menuju cloud sehingga kondisi lahan dapat dipantau dari jarak jauh.

14. Automated Irrigation Controller

Soil moisture dapat digunakan sebagai salah satu parameter input controller untuk menentukan kapan sistem irigasi perlu dijalankan.

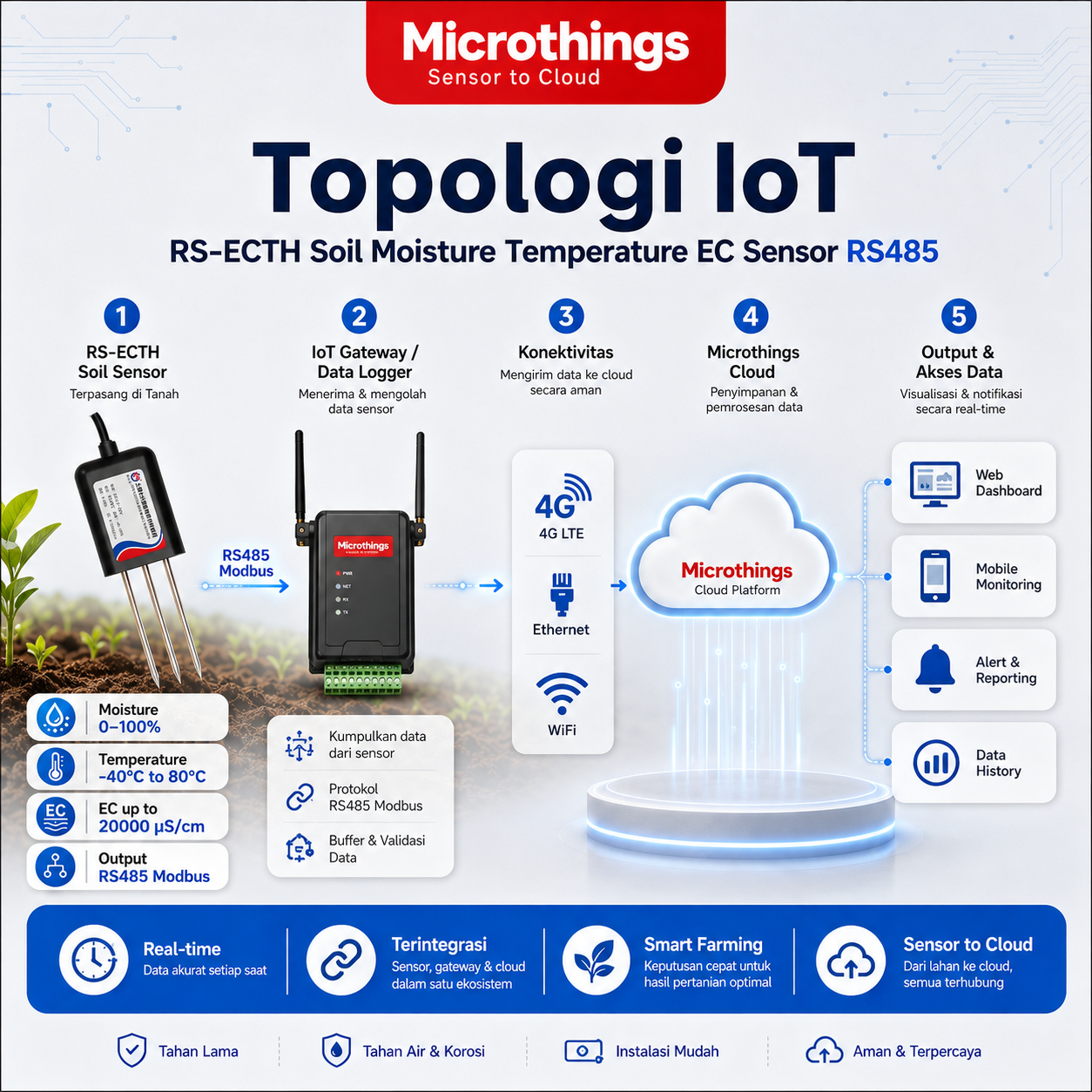

15. IoT Soil Monitoring

Sensor dapat diintegrasikan dalam sistem:

RS-ECTH Sensor → RS485 Modbus → IoT Gateway → 4G/Wi-Fi/Ethernet → Cloud → Web/Mobile Dashboard

Dengan konsep tersebut, data dapat disimpan untuk pemantauan real-time maupun analisis historis.

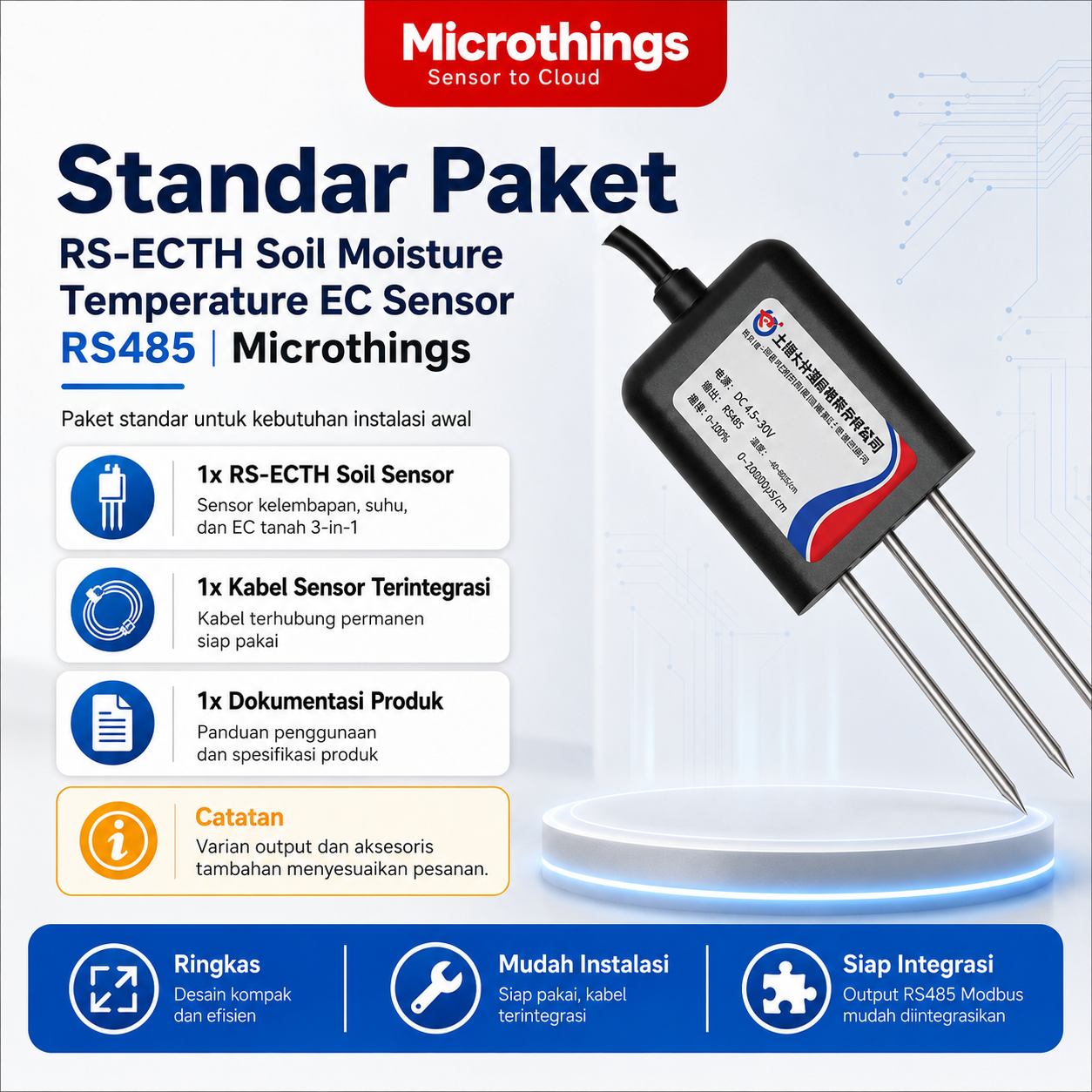

5. Standar Paket

Materi spesifikasi yang tersedia tidak mencantumkan packing list resmi. Oleh karena itu, informasi paket sebaiknya dibuat konservatif.

Paket Utama

• 1 × RS-ECTH Soil Temperature/Moisture/Conductivity Sensor

Terintegrasi pada perangkat

• 3 × Soil Probe
• Kabel sensor terintegrasi sesuai konfigurasi produk

Catatan

Pilihan berikut menyesuaikan SKU yang dipesan:

• RS485 Modbus
• 4-20mA
• 0-5V
• 0-10V

Perangkat tambahan seperti power supply, RS485 converter, data logger, IoT gateway, controller, extension cable, dan aksesori instalasi tidak dapat dipastikan sebagai paket standar dari materi sumber dan perlu dikonfirmasi saat pemesanan.
