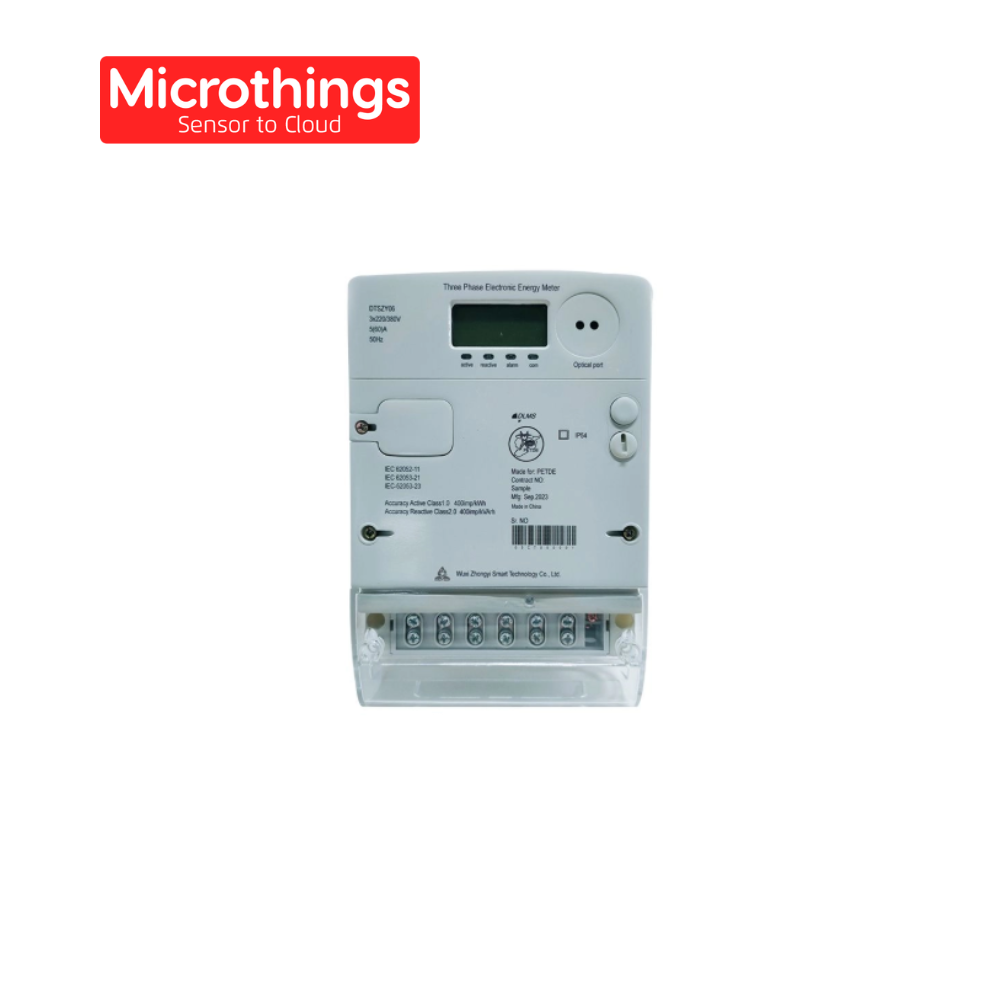

Smart Three Phase Energy Meter adalah smart three-phase energy meter tipe direct connection untuk sistem listrik 3 phase 4 wire, dirancang untuk pengukuran energi listrik yang akurat pada pelanggan residensial sesuai standar internasional meter energi. Meter ini dapat mengukur energi aktif positif dan negatif, mendukung multiple tariff function, menyimpan data energi aktif 12 bulan sebelumnya, dan pembacaan data dapat dilakukan melalui LCD atau optical port.
Fitur Utama
- Pengukuran energi aktif positif dan negatif
- Mendukung multiple tariff
- Menyimpan histori energi aktif hingga 12 bulan
- Pembacaan data via LCD dan optical port
- Port komunikasi Optical Port IEC62056-21:2002 dan RS485
- Mendukung protokol:
- DLMS
- DL/T645-2007
- Modbus-RTU
- Fitur anti-tamper:
- Current reversal
- Current bypass
- Top cover open
- Terminal cover open
- Power on/off
- Record event lengkap dengan tanggal dan waktu

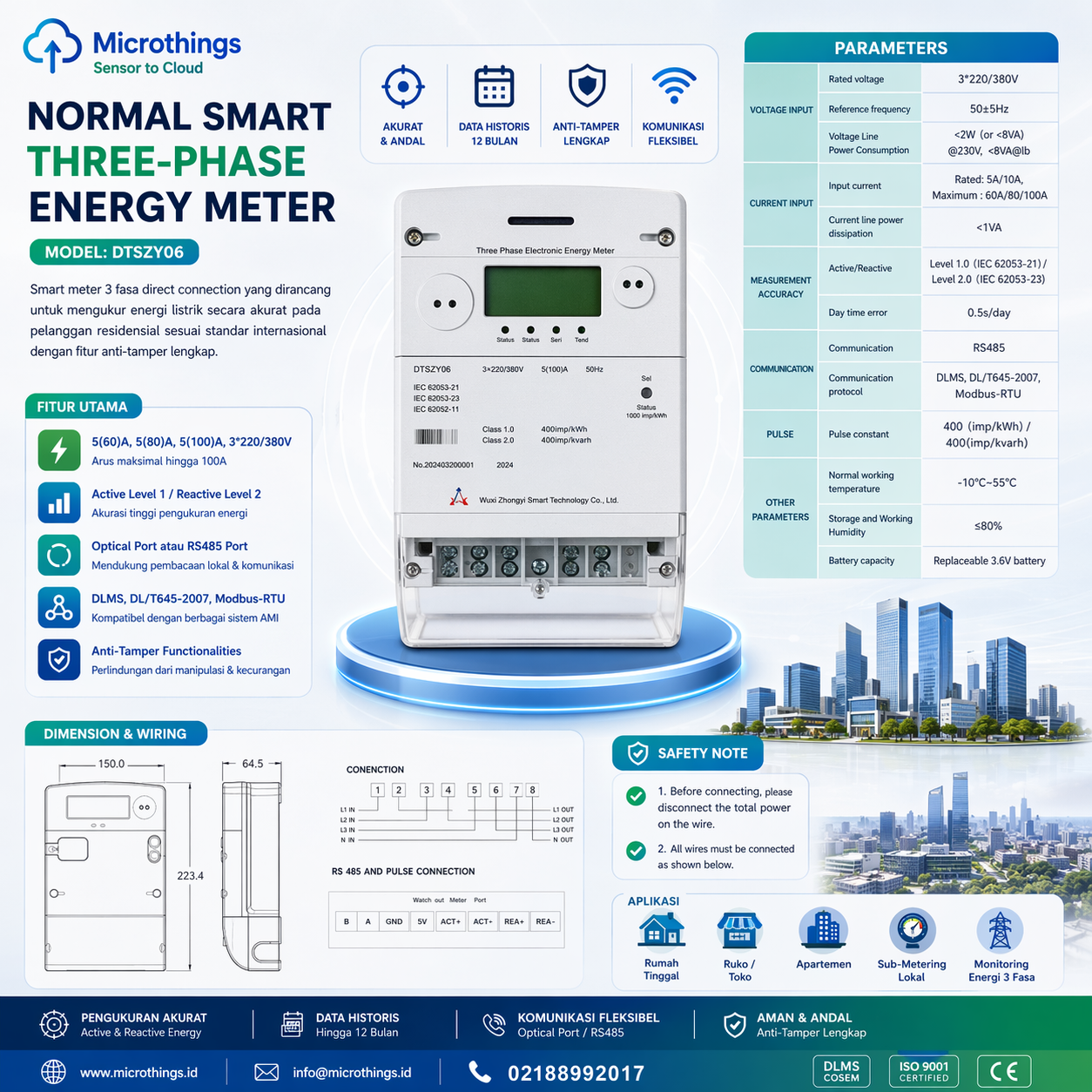

Technical Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Model | DTSZY06 |
| Jenis produk | Normal Smart Three-Phase Energy Meter |
| Koneksi | Direct connection |
| Sistem | Three phase four wire |
| Tegangan nominal | 3×220/380V |
| Frekuensi referensi | 50±5Hz |
| Konsumsi daya tegangan | <2W (or <8VA) @230V, <8VA@Ib |
| Arus input | Rated 5A / 10A |
| Arus maksimum | 60A / 80A / 100A |
| Disipasi daya jalur arus | <1VA |
| Akurasi aktif / reaktif | Level 1.0 (IEC 62053-21) / Level 2.0 (IEC 62053-23) |
| Day time error | 0.5s/day |
| Komunikasi | RS485 |
| Protokol komunikasi | DLMS, DL/T645-2007, Modbus-RTU |
| Pulse constant | 400 imp/kWh / 400 imp/kvarh |
| Suhu kerja | -10°C hingga 55°C |
| Kelembapan kerja & penyimpanan | ≤80% |
| Baterai | Replaceable 3.6V battery |
Manfaat dan Aplikasi
Manfaat
- Pengukuran energi 3 fasa yang akurat dan stabil
- Membantu pemantauan konsumsi listrik multi-tarif
- Menyediakan histori data 12 bulan untuk evaluasi konsumsi
- Mempermudah pembacaan data lokal
- Menambah keamanan sistem melalui fitur anti-tamper dan event log
Aplikasi
- Hunian residensial 3 fasa
- Ruko
- Gedung kecil
- Sub-metering lokal
- Monitoring energi 3 fasa berbasis pembacaan lokal
Standart Paket
- 1 unit DTSZY06 Smart Three-Phase Energy Meter
- LCD display terintegrasi
- Terminal cover
- Port komunikasi sesuai varian
- Wiring diagram / datasheet produk
