1. Deskripsi Produk

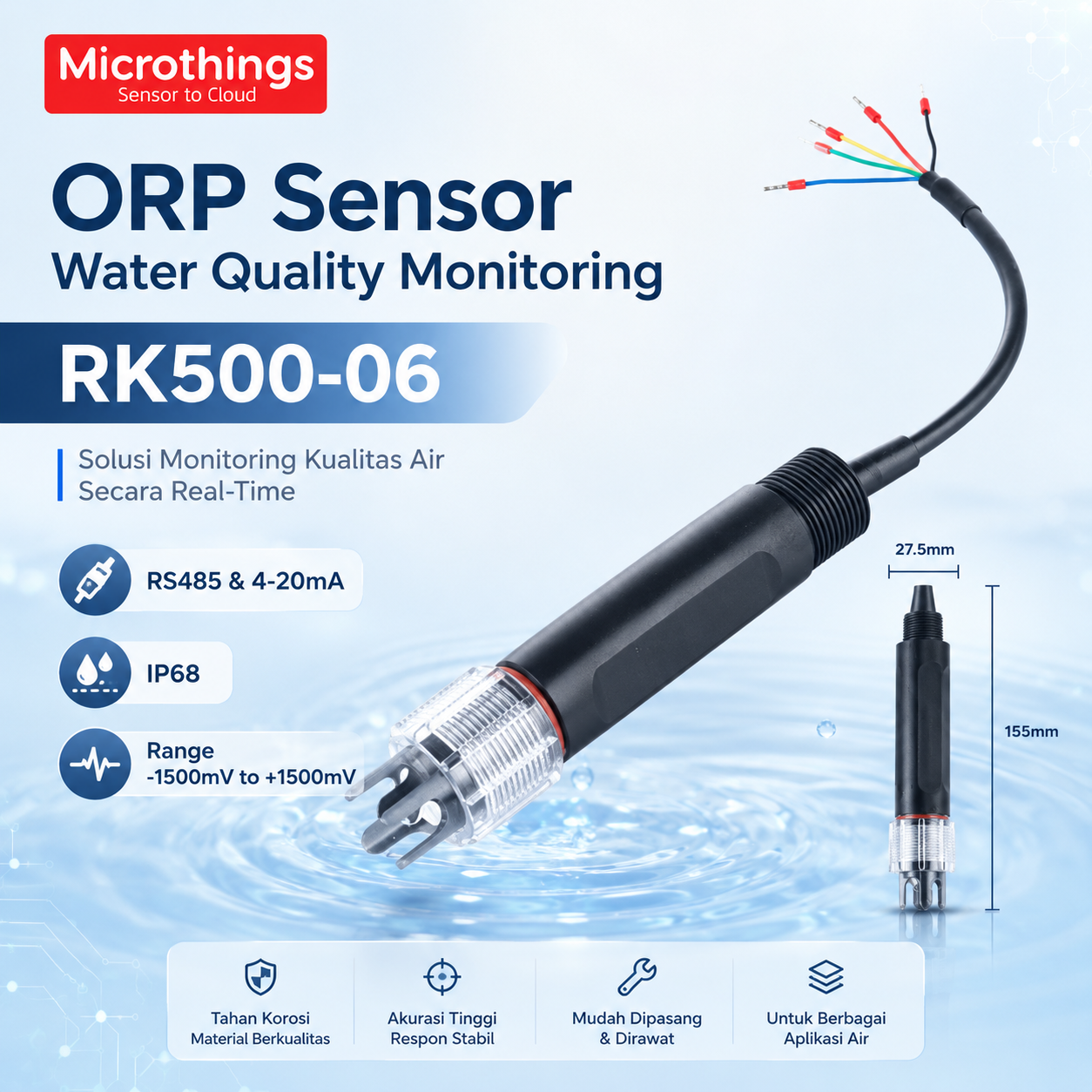

RK500-06 ORP Sensor adalah sensor Oxidation Reduction Potential atau ORP yang dirancang untuk mengukur nilai potensial redoks pada media cair secara online, real-time, dan stabil. Sensor ini menggunakan prinsip pengukuran elektrokimia dengan platinum ring electrode, sehingga mampu memberikan pembacaan ORP yang akurat untuk mengetahui kondisi oksidasi atau reduksi dalam air maupun larutan proses. Dengan rentang pengukuran -1500 mV hingga +1500 mV, resolusi 0.1 mV, dan akurasi ±1 mV, RK500-06 cocok digunakan pada aplikasi monitoring kualitas air yang membutuhkan data presisi.

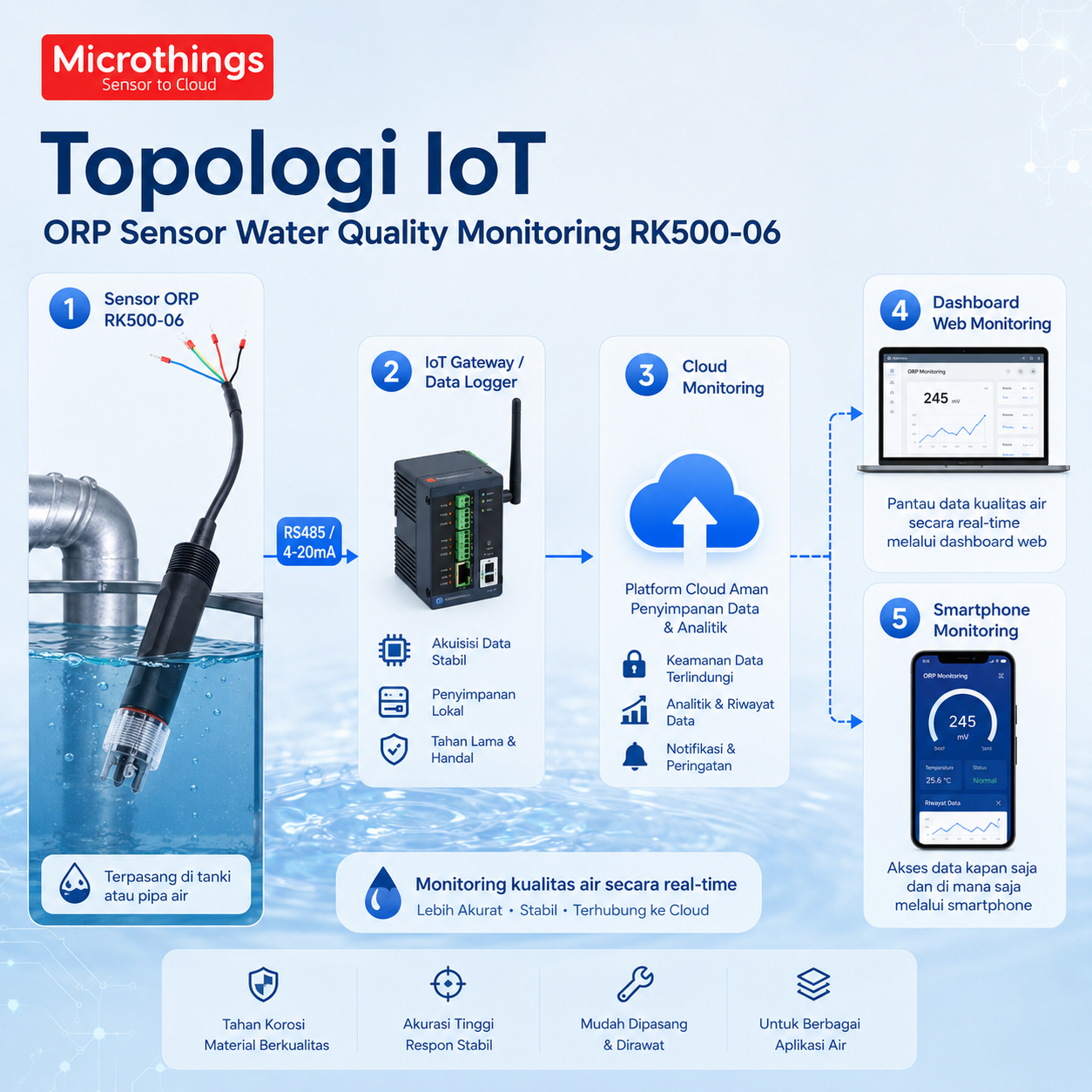

Sensor ini dilengkapi internal signal isolation yang membantu meningkatkan kemampuan anti-interferensi, sehingga pembacaan tetap lebih stabil meskipun digunakan pada lingkungan industri atau area dengan gangguan sinyal. Dukungan output 4–20mA dan RS485 secara bersamaan memudahkan integrasi ke data logger, PLC, RTU, SCADA, IoT gateway, maupun sistem monitoring berbasis cloud. Dengan supply 7–30VDC dan konsumsi daya rendah kurang dari 0.4W, sensor ini fleksibel untuk instalasi lapangan maupun sistem monitoring jarak jauh.
Dengan proteksi IP68, probe RK500-06 dapat digunakan di dalam air untuk pemantauan jangka panjang. Produk ini sangat sesuai untuk aplikasi water quality monitoring, aquaculture, sewage treatment, industrial wastewater treatment, environmental protection, pharmaceutical, chemical, dan biochemistry. Sensor juga mendukung bracket pemasangan submersible opsional, sehingga instalasi dapat disesuaikan dengan kebutuhan kolam, tangki, saluran air, maupun sistem proses industri.

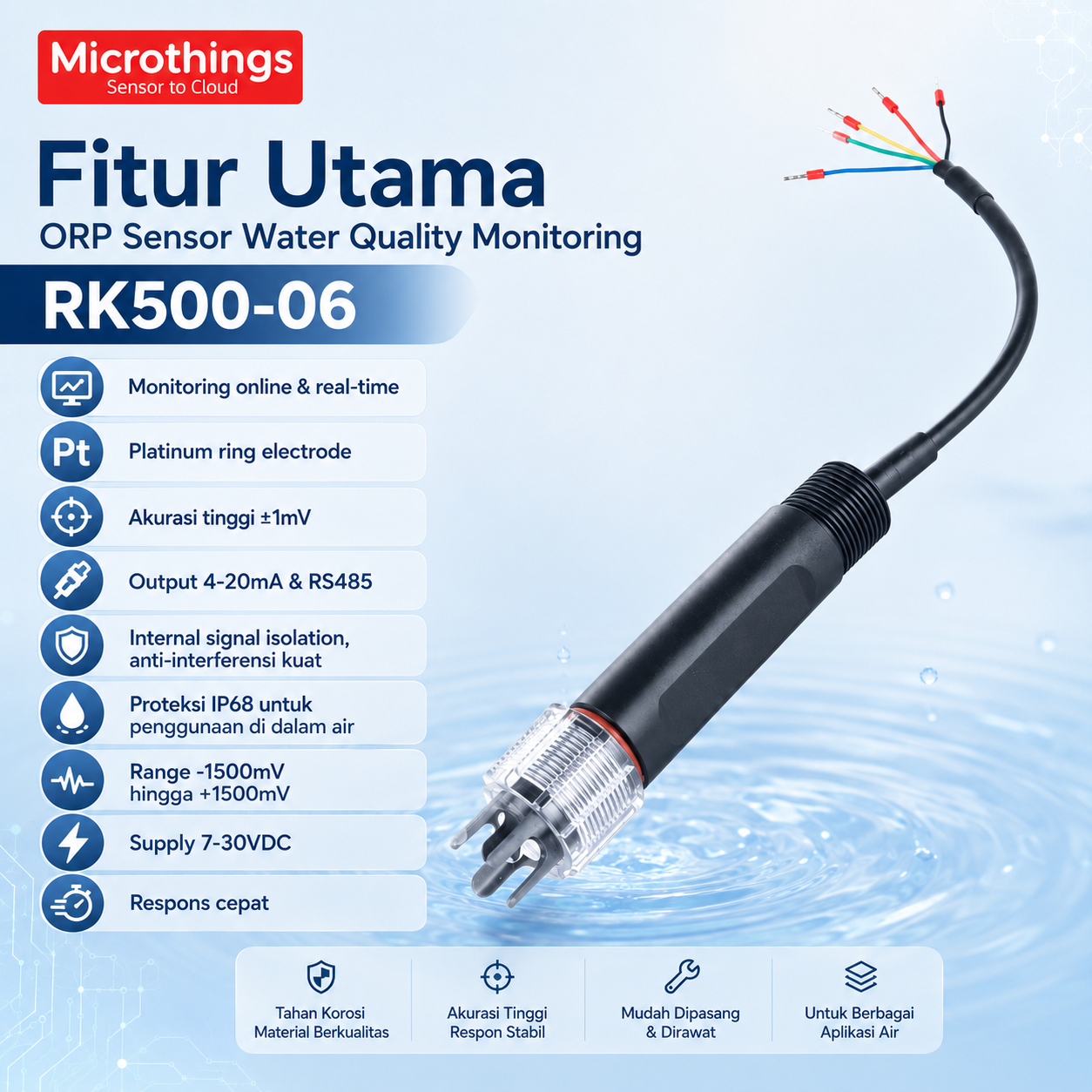

2. Fitur Utama Product dan Solusi
| Fitur Utama | Solusi / Keunggulan |
| Monitoring online & real-time | Memungkinkan pemantauan nilai ORP secara langsung untuk kontrol kualitas air yang lebih cepat. |
| Platinum ring electrode | Memberikan pengukuran elektrokimia yang stabil, presisi, dan cocok untuk aplikasi cairan. |
| Range lebar -1500 mV sampai +1500 mV | Dapat digunakan untuk berbagai kondisi oksidasi dan reduksi pada air maupun larutan proses. |
| Akurasi tinggi ±1 mV | Membantu menghasilkan data ORP yang lebih presisi untuk analisis dan kontrol proses. |
| Resolusi 0.1 mV | Mampu membaca perubahan kecil pada nilai ORP dengan lebih detail. |
| Output 4–20mA & RS485 bersamaan | Mudah diintegrasikan ke PLC, data logger, RTU, SCADA, dan IoT gateway. |
| Internal signal isolation | Mengurangi gangguan sinyal dan meningkatkan stabilitas pembacaan di lingkungan industri. |
| Proteksi IP68 | Probe dapat digunakan di dalam cairan untuk instalasi jangka panjang. |
| Response time cepat | Membantu sistem merespons perubahan kualitas air dengan lebih cepat. |
| Bracket submersible opsional | Memudahkan pemasangan di tangki, kolam, saluran air, dan instalasi outdoor. |
3. Technical Spesifikasi
| Parameter | Spesifikasi |
| Nama Produk | RK500-06 ORP Sensor |
| Measurement Principle | Electrochemical, Platinum Ring |
| Range Pengukuran | -1500 mV hingga +1500 mV |
| Resolusi | 0.1 mV |
| Akurasi | ±1 mV |
| Supply Voltage | 7–30 VDC |
| Response Time | 5 s 90%, 14 s 98% |
| Output | 4–20mA & RS485 secara bersamaan |
| Operating Environment | -5°C hingga +60°C, tekanan <0.6 MPa |
| Power Consumption | <0.4 W |
| Ingress Protection | IP68 |
| Storage | 10–60°C @ 20%–90% RH |
| Cable Length | Default 5 meter, dapat disesuaikan |
| Maintenance | Pembersihan elektroda berkala, kalibrasi setiap 6 bulan |
| Komunikasi | Modbus-RTU |
| Baud Rate | 9600 bps |
| Data Bits | 8 bits |
| Stop Bit | 1 bit |
| Check Bit | None |
| Slave Address Default | 0x05 |
| Dimensi | Panjang ±180 mm |
| Thread Instalasi | NPT3/4 |
| Aksesori Opsional | Mounting bracket submersible |
4. Manfaat dan Aplikasi
| Aplikasi | Manfaat |
| Water Quality Monitoring | Memantau kondisi redoks air secara real-time untuk analisis kualitas air. |
| Aquaculture | Membantu menjaga kondisi air budidaya agar tetap sesuai untuk ikan, udang, dan organisme air. |
| Sewage Treatment | Mendukung pengawasan proses pengolahan limbah cair berdasarkan nilai ORP. |
| Industrial Wastewater Treatment | Membantu kontrol proses pengolahan air limbah industri secara lebih akurat. |
| Environmental Protection | Digunakan untuk pemantauan kondisi perairan, sungai, dan instalasi lingkungan. |
| Chemical Industry | Membantu pengukuran reaksi oksidasi-reduksi pada proses kimia cair. |
| Pharmaceutical | Mendukung proses monitoring larutan dan sistem pengolahan air pada industri farmasi. |
| Biochemistry | Cocok untuk pengukuran ORP pada proses biokimia dan laboratorium aplikasi cairan. |
| IoT Water Monitoring | Mudah dihubungkan ke gateway IoT untuk monitoring jarak jauh berbasis dashboard. |
| SCADA / PLC System | Output RS485 dan 4–20mA memudahkan integrasi ke sistem kontrol industri. |

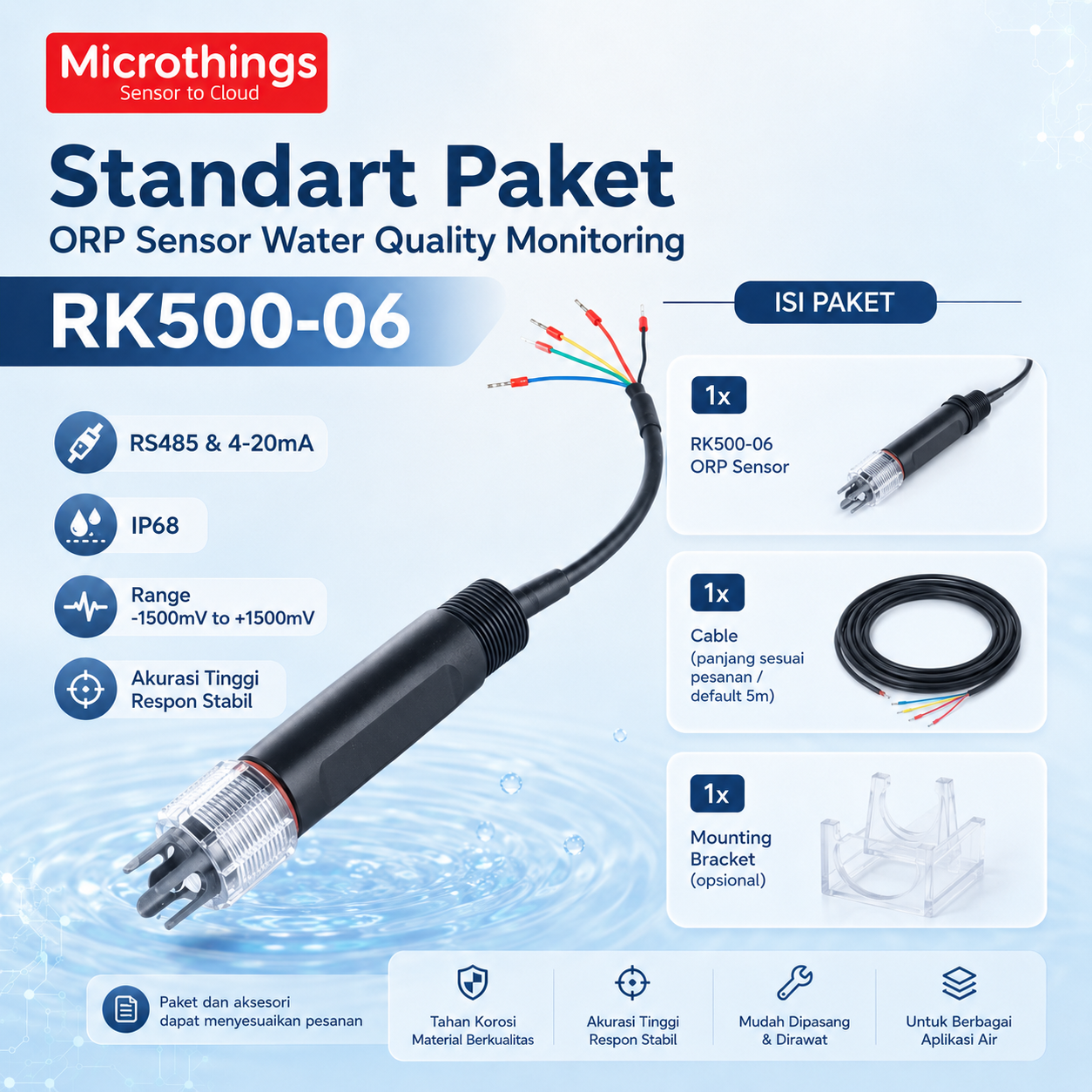

5. Standart Paket
| No | Isi Paket | Kuantitas | Keterangan |
| 1 | RK500-06 ORP Sensor | 1 unit | Sensor utama untuk pengukuran ORP |
| 2 | Cable | 1 pcs | Panjang kabel sesuai pesanan, default 5 meter |
| 3 | User Manual / Datasheet | 1 pcs | Panduan instalasi, wiring, dan perawatan |
| 4 | Mounting Bracket | Opsional | Digunakan untuk instalasi submersible, tergantung pesanan |
