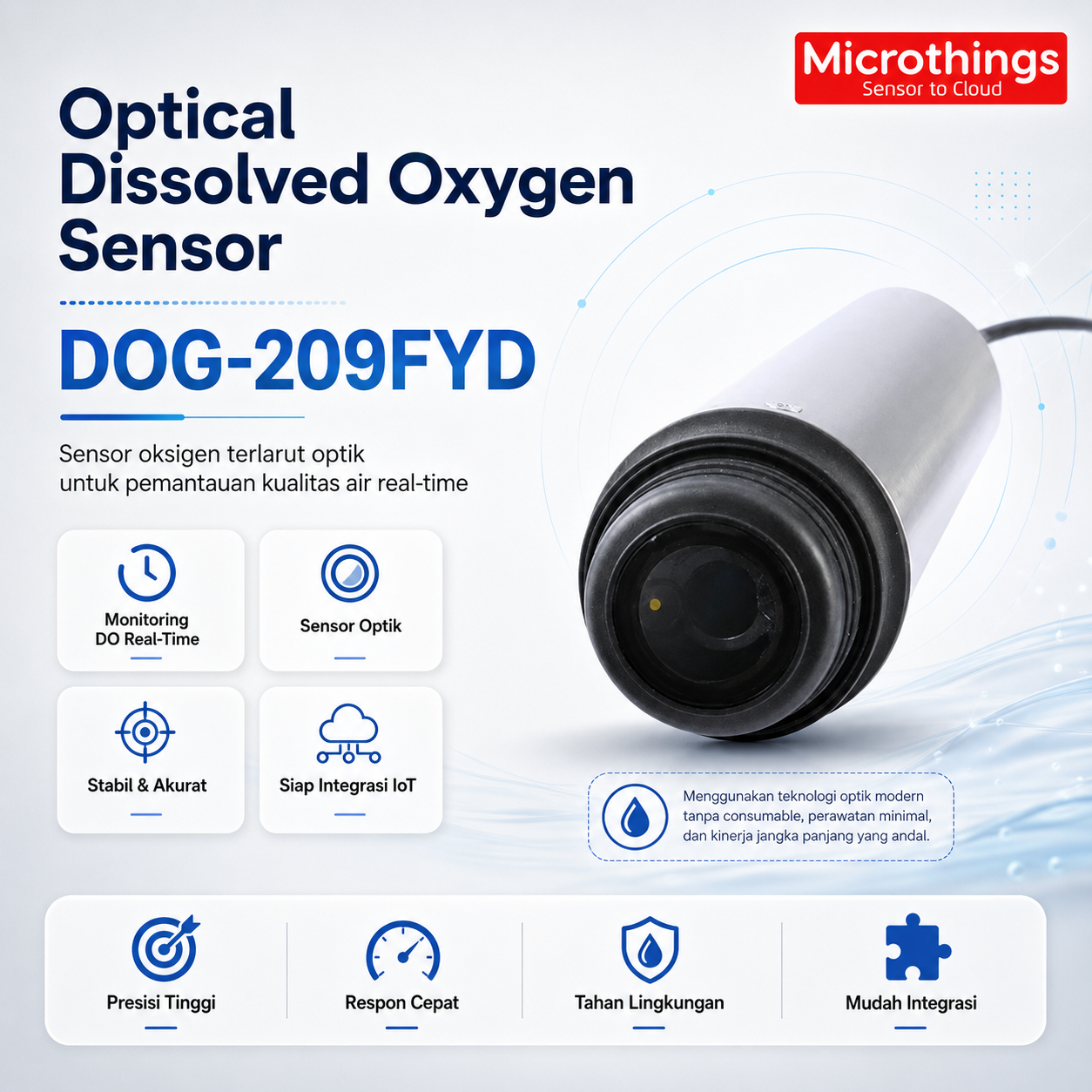

Optical Dissolved Oxygen Sensor DOG-209FYD

Optical Dissolved Oxygen Sensor DOG-209FYD adalah sensor digital untuk membaca Dissolved Oxygen (DO) atau oksigen terlarut di dalam air. Selain itu, sensor juga dapat membaca suhu air.

Sensor memakai metode optical fluorescence. Pertama, cahaya biru diarahkan ke bagian sensor. Lalu, lapisan sensor memberi respons sesuai kadar oksigen di dalam air. Setelah itu, sensor mengubah respons tersebut menjadi nilai DO.

Metode optik tidak memakai oksigen saat proses ukur. Oleh karena itu, sensor dapat memberi hasil yang stabil.

Selain itu, sensor lebih mudah dirawat dibanding beberapa metode lama.

DOG-209FYD cocok untuk kebutuhan berikut:

• Pantau DO
• Pantau suhu
• Data real-time
• Koneksi RS485
• Koneksi ke PLC
• Koneksi ke RTU
• Sistem IoT
• Pantau jarak jauh

Microthings memakai nama produk DOG-209FYD. Sementara itu, dokumen pabrikan juga memakai nama DOG-209FYD(S).

Sensor memiliki rentang DO:

• 0–20 mg/L
• 0–20 ppm

Selain itu, sensor dapat membaca suhu dari:

• 0–45 °C

DOG-209FYD memakai MODBUS RS485. Oleh karena itu, sensor dapat terhubung ke:

• PLC
• RTU
• SCADA
• Data logger
• Controller
• IoT Gateway

Kabel standar memiliki panjang 10 meter. Selain itu, sensor memiliki proteksi IP68 / NEMA6P.

Untuk air tawar, body sensor memakai SUS316L + PVC. Namun, untuk air laut tersedia versi Titanium.

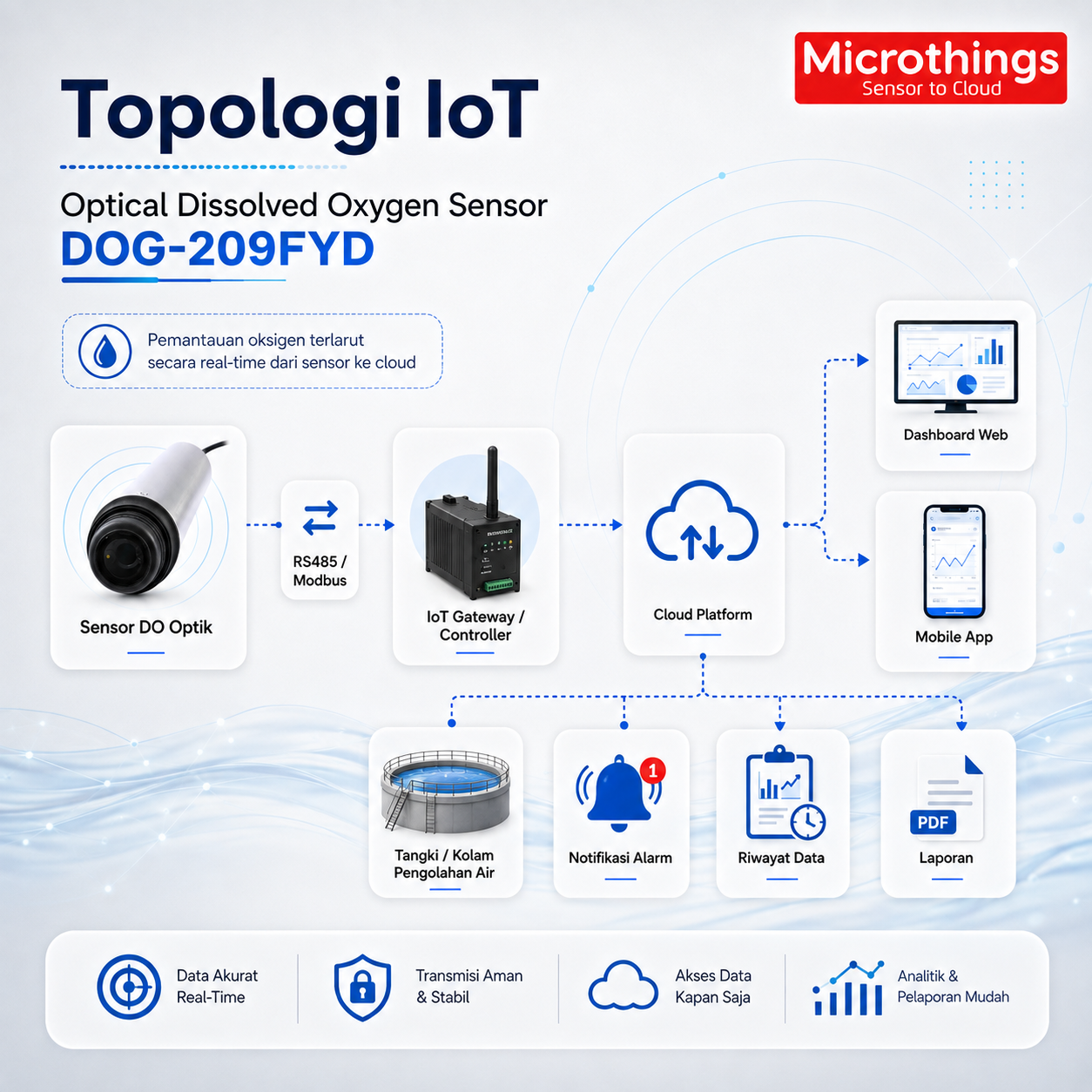

Selanjutnya, IoT Gateway dapat mengirim data melalui:

• 4G
• WiFi
• Ethernet

Kemudian, data masuk ke Microthings IoT Platform.

Pengguna dapat melihat:

• Nilai DO
• Suhu
• Data real-time
• Grafik
• Riwayat data
• Alarm
• Status alat
• Laporan

Akhirnya, pengguna dapat melihat kondisi air dari satu sistem. Oleh karena itu, proses pantau DO menjadi lebih mudah.

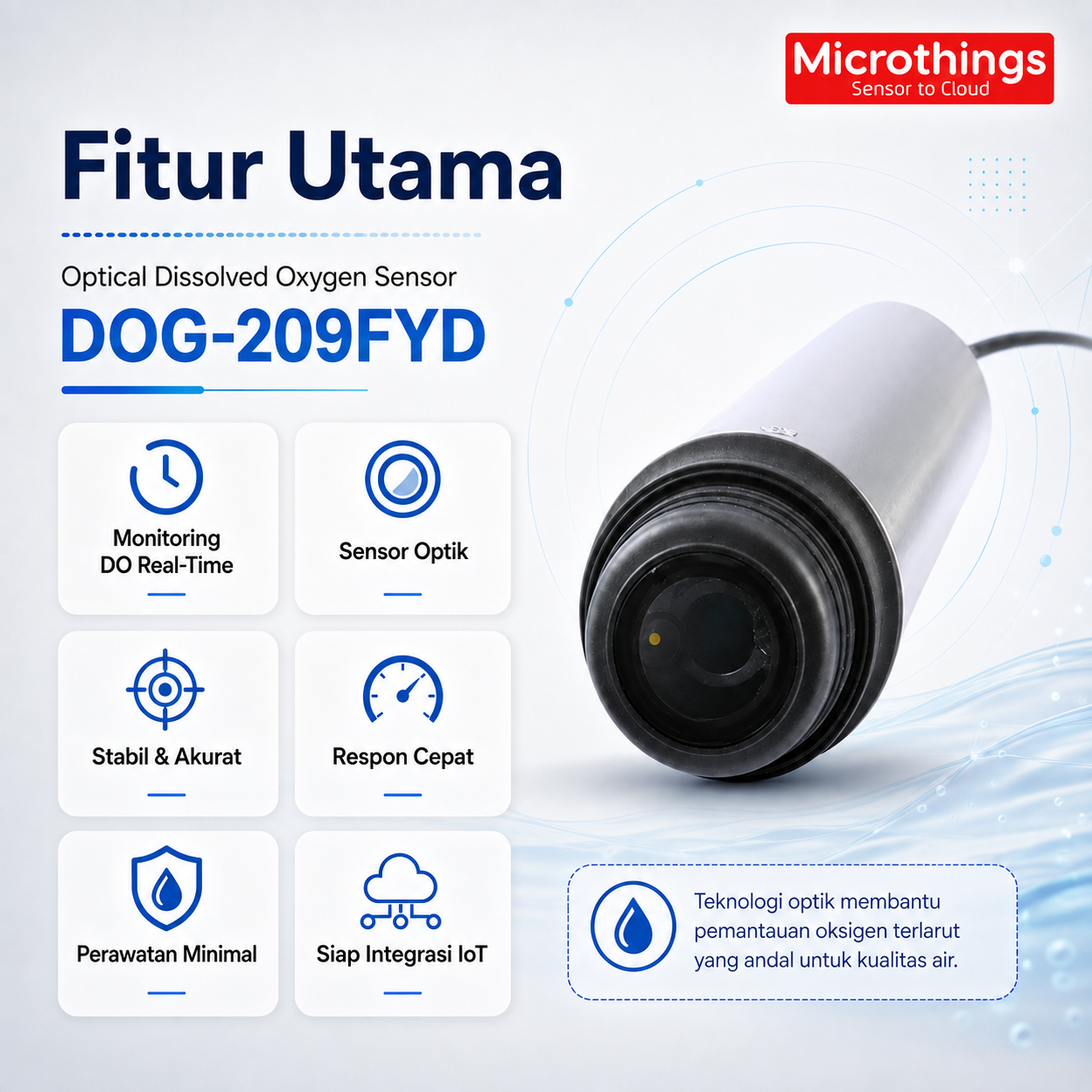

 Fitur Utama Produk dan Solusi

1. Teknologi Optical Fluorescence

DOG-209FYD memakai metode optical fluorescence.

Metode ini membaca kadar oksigen melalui cahaya. Selain itu, proses ukur tidak memakai oksigen dari air.

Oleh karena itu, sensor cocok untuk pantau DO secara rutin.

2. Pantau DO Real-Time

Sensor membaca DO secara terus-menerus.

Dengan demikian, perubahan kadar oksigen dapat diketahui lebih cepat.

Selain itu, operator tidak perlu selalu melakukan cek manual.

3. Rentang DO 0–20 mg/L

DOG-209FYD memiliki rentang:

• 0–20 mg/L
• 0–20 ppm

Oleh karena itu, sensor dapat dipakai untuk banyak jenis air.

4. Membaca Suhu Air

Selain DO, sensor juga membaca suhu.

Rentang suhu adalah:

• 0–45 °C

Dengan demikian, pengguna dapat melihat DO dan suhu dari satu sensor.

5. Akurasi yang Baik

Akurasi DO mencapai:

• ±3% dari nilai ukur

Sementara itu, akurasi suhu mencapai:

• ±0,5 °C

Oleh karena itu, sensor dapat dipakai untuk pantau proses harian.

6. MODBUS RS485

DOG-209FYD memakai MODBUS RS485.

Karena itu, sensor dapat terhubung ke:

• PLC
• RTU
• SCADA
• Data logger
• Controller
• IoT Gateway

7. Kalibrasi Udara Otomatis

Sensor mendukung Automatic Air Calibration.

Oleh karena itu, proses kalibrasi menjadi lebih mudah.

8. Kalibrasi Sampel

Selain kalibrasi udara, sensor juga dapat memakai kalibrasi sampel.

Dengan demikian, cara kalibrasi dapat dipilih sesuai kebutuhan.

9. Mudah Dirawat

Teknologi optik membantu mengurangi kebutuhan rawat rutin.

Namun, sensor tetap perlu dicek secara berkala.

Selain itu, bagian sensor perlu dijaga agar tetap bersih.

10. Proteksi IP68 / NEMA6P

DOG-209FYD memiliki proteksi:

• IP68
• NEMA6P

Oleh karena itu, sensor cocok untuk dipasang terendam.

11. Kabel Standar 10 Meter

Sensor dilengkapi kabel:

• 10 meter

Dengan demikian, pemasangan di lapangan menjadi lebih mudah.

12. Pilihan Bahan untuk Air Tawar dan Air Laut

Versi standar memakai:

• SUS316L
• PVC

Sementara itu, versi air laut dapat memakai:

• Titanium

Oleh karena itu, bahan sensor dapat dipilih sesuai jenis air.

13. Body Sensor Tertutup

DOG-209FYD memiliki body sensor tertutup.

Karena itu, bagian dalam sensor lebih terlindung.

Selain itu, desain ini cocok untuk penggunaan di lapangan.

14. Mudah Dipasang

Sensor dibuat agar mudah dipasang.

Selain itu, RS485 memudahkan koneksi ke sistem yang sudah ada.

15. Siap Terhubung ke IoT

DOG-209FYD dapat terhubung ke IoT Gateway.

Lalu, gateway dapat mengirim data melalui:

• 4G
• WiFi
• Ethernet

Setelah itu, pengguna dapat melihat data dari jarak jauh.

Spesifikasi Teknis

Spesifikasi DOG-209FYD dapat dilihat pada tabel berikut.

Namun, bahan dan cara pasang perlu dipilih sesuai kondisi lokasi.

Parameter	Spesifikasi
Nama Produk	Optical Dissolved Oxygen Sensor
Model	DOG-209FYD / DOG-209FYD(S)
Metode Ukur	Optical Fluorescence
Rentang DO	0–20 mg/L
Satuan DO Lain	0–20 ppm
Rentang Suhu	0–45 °C
Akurasi DO	±3% dari nilai ukur
Akurasi Suhu	±0,5 °C
Tekanan	≤0,3 MPa
Komunikasi	MODBUS RS485
Daya	12 VDC pada versi digital
Suhu Kerja	0–45 °C
Suhu Simpan	-15 hingga 65 °C
Kalibrasi Udara	Otomatis
Kalibrasi Sampel	Didukung
Panjang Kabel	10 meter
Ukuran	Ø55 × 342 mm
Proteksi	IP68 / NEMA6P
Bahan Standar	SUS316L + PVC
Bahan Air Laut	Titanium
Bahan O-Ring	Viton
Bahan Kabel	PVC
Koneksi IoT	RS485 ke IoT Gateway / Controller

Rentang ukur dan bahan perlu mengikuti kebutuhan proyek.

Selain itu, sumber daya 12 VDC digunakan pada versi digital sesuai data pabrikan.

Oleh karena itu, pilihan akhir perlu dicek sebelum pemesanan.

Manfaat dan Aplikasi

Manfaat

1. Pantau DO Real-Time

DOG-209FYD membaca DO secara terus-menerus.

Oleh karena itu, operator dapat melihat perubahan kadar oksigen lebih cepat.

Selain itu, data dapat dipakai untuk cek kondisi air.

2. Tidak Memakai Oksigen Saat Proses Ukur

Metode optik tidak memakai oksigen dari air.

Karena itu, proses ukur tidak mengurangi kadar oksigen di sekitar sensor.

3. Data Lebih Stabil

Sensor optik membantu memberi hasil yang stabil.

Selain itu, sensor dapat dipakai untuk pantau data dari waktu ke waktu.

4. Lebih Mudah Dirawat

Sensor optik dapat mengurangi kebutuhan rawat rutin.

Namun, sensor tetap perlu dibersihkan dan dicek.

Oleh karena itu, jadwal rawat tetap perlu dibuat.

5. Membantu Mengatur Aerasi

Data DO dapat membantu melihat kebutuhan aerasi.

Misalnya, sensor dapat digunakan pada:

• Aeration tank
• Kolam ikan
• Kolam udang
• Bak proses

Dengan demikian, operator dapat melihat apakah kadar oksigen masih sesuai.

6. Membantu Menjaga Mutu Air

DO adalah salah satu nilai penting dalam air.

Jika nilai DO turun, kondisi air dapat berubah.

Oleh karena itu, data DO dapat membantu operator mengambil tindakan lebih cepat.

7. Mudah Terhubung ke Sistem Kontrol

DOG-209FYD memakai MODBUS RS485.

Karena itu, sensor dapat terhubung ke:

• PLC
• RTU
• SCADA
• Data logger
• Controller

8. Melihat Riwayat Data

Jika terhubung ke IoT Platform, data dapat disimpan.

Misalnya, pengguna dapat melihat data:

• Per jam
• Harian
• Mingguan
• Bulanan
• Tahunan

Selain itu, data dapat dibuat menjadi grafik.

9. Mendukung Alarm

Batas nilai DO dapat dibuat pada sistem.

Jika nilai melewati batas, alarm dapat aktif.

Dengan demikian, operator dapat mengetahui masalah lebih cepat.

10. Pantau dari Jarak Jauh

IoT Gateway dapat mengirim data ke cloud.

Oleh karena itu, pengguna dapat melihat data melalui:

• Komputer
• Laptop
• Tablet
• Ponsel

Aplikasi

1. Water Treatment Plant

DOG-209FYD dapat digunakan pada proses olah air.

Selain itu, sensor dapat dipasang pada beberapa titik untuk melihat nilai DO.

2. Wastewater Treatment Plant

Sensor dapat digunakan pada proses olah air limbah.

Misalnya, sensor dapat dipasang pada:

• Aeration tank
• Bak proses
• Proses biologis
• Effluent

Oleh karena itu, perubahan DO dapat dilihat selama proses berlangsung.

3. Sungai, Danau, dan Reservoir

DOG-209FYD dapat dipakai untuk pantau air permukaan.

Selain itu, data dapat disimpan untuk melihat perubahan DO.

4. Akuakultur

Sensor dapat digunakan pada:

• Kolam ikan
• Kolam udang
• Hatchery
• Kolam produksi

Oleh karena itu, kadar oksigen dapat dipantau secara rutin.

5. Air Proses Industri

DOG-209FYD dapat digunakan pada:

• Process water
• Utility water
• Air produksi
• Air proses

Dengan demikian, sensor dapat menjadi bagian dari sistem pantau air di pabrik.

6. Air Limbah Industri

Sensor dapat digunakan untuk melihat DO pada proses olah limbah.

Selain itu, data dapat dikirim ke sistem pusat melalui RS485.

7. Pantau Lingkungan

DOG-209FYD dapat digunakan pada:

• Sungai
• Danau
• Reservoir
• Kanal
• Kolam

Dengan demikian, perubahan DO dapat dilihat dari waktu ke waktu.

8. Sistem Multi Sensor

DOG-209FYD dapat digunakan bersama sensor lain.

Misalnya:

• pH
• ORP
• Conductivity
• Turbidity
• TSS
• Suhu

Lalu, semua sensor dapat terhubung ke satu controller.

Setelah itu, data dapat dikirim ke IoT Gateway.

Akhirnya, pengguna dapat melihat banyak nilai air dalam satu dashboard.

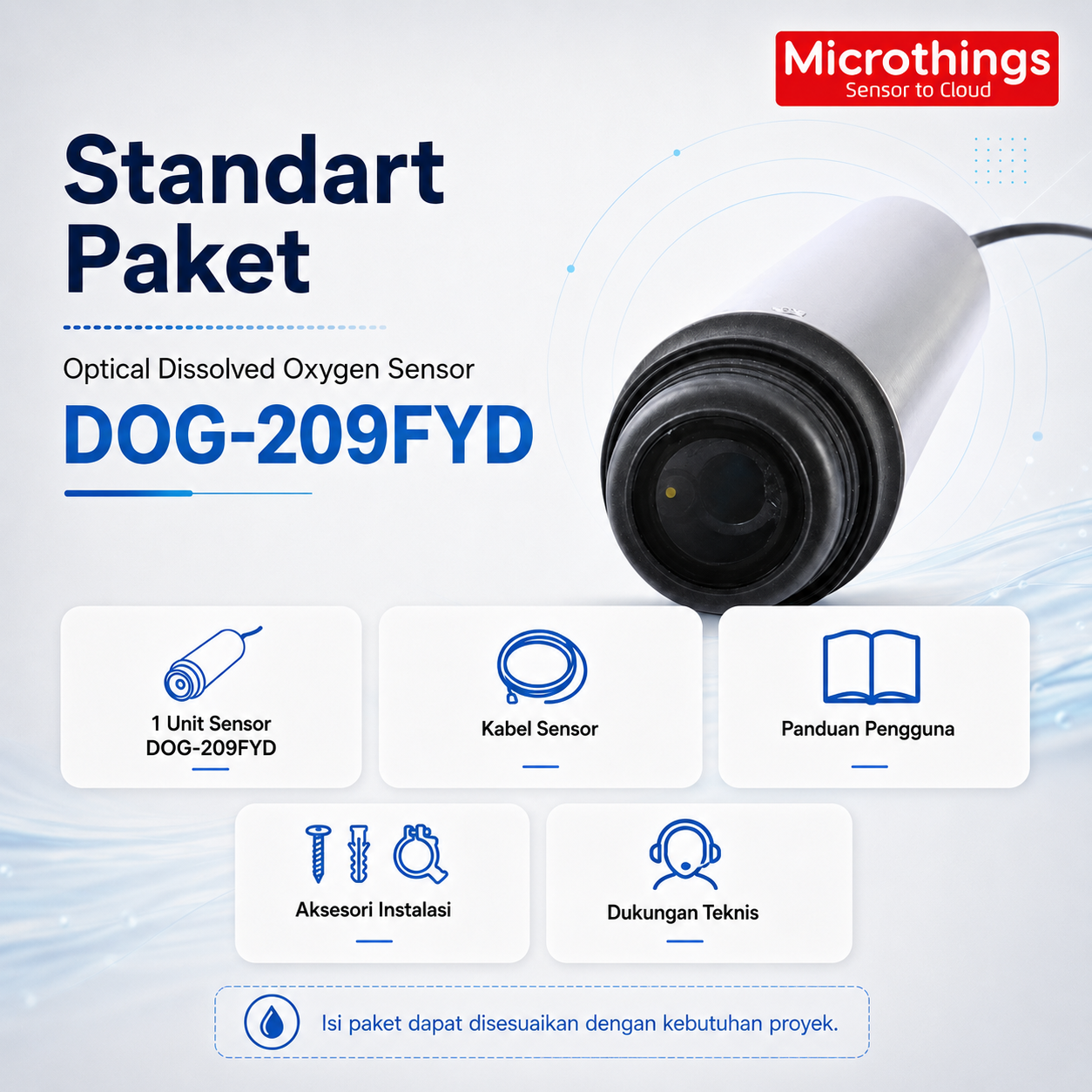

Standar Paket

Isi paket DOG-209FYD dapat mengikuti kebutuhan proyek.

1. Optical Dissolved Oxygen Sensor

Paket utama berisi:

• 1 unit Optical Dissolved Oxygen Sensor DOG-209FYD

Sensor dapat membaca DO dan suhu.

2. Kabel Sensor

Paket dilengkapi:

• Kabel sensor 10 meter

Namun, panjang kabel perlu disesuaikan dengan lokasi pemasangan.

3. Panduan Pengguna

Panduan dapat berisi:

• Cara pasang
• Wiring
• Cara koneksi
• Setelan
• Cara pakai
• Kalibrasi
• Cara rawat

Dengan demikian, pengguna memiliki dasar untuk memasang dan memakai sensor.

4. Aksesori Pemasangan

Aksesori dapat berupa:

• Bracket
• Holder
• Fitting
• Mounting
• Aksesori lain

Namun, jenis aksesori perlu mengikuti cara pasang.

5. Garansi dan Dukungan

Garansi mengikuti penawaran produk.

Selain itu, bantuan teknis dapat diberikan sesuai kebutuhan proyek.

Pilihan Tambahan

Selain paket utama, tersedia pilihan:

• IoT Gateway
• Smart Device Controller
• PLC / RTU
• Display / Controller
• 4G / WiFi Router
• Panel
• Power supply
• Mounting khusus
• Versi Titanium
• Jasa pasang
• Commissioning
• Microthings IoT Platform
