MxxxT Industrial Ethernet Remote I/O Module Modbus MQTT

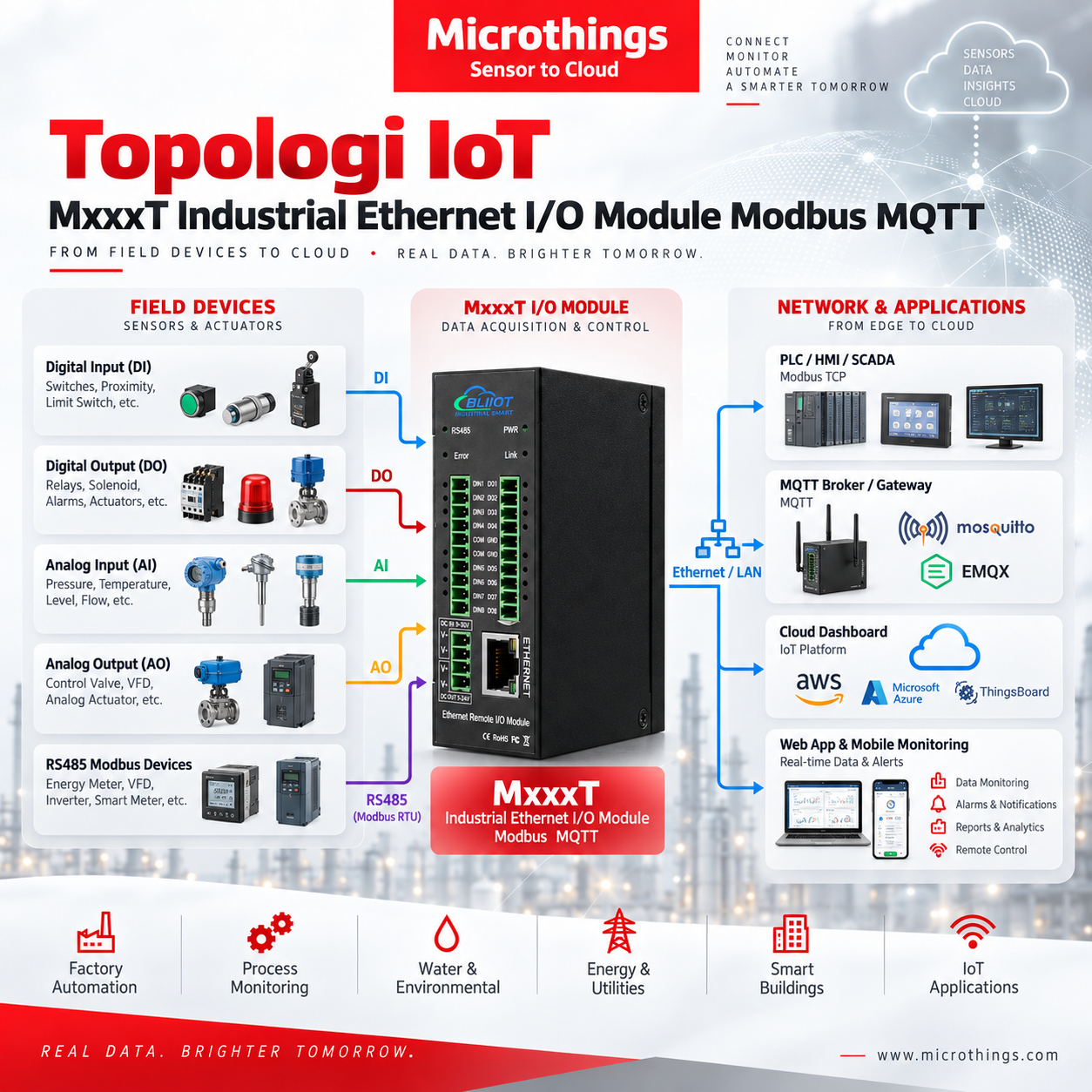

MxxxT Industrial Ethernet I/O Module adalah remote I/O industri untuk akuisisi data, kontrol, dan integrasi perangkat lapangan melalui Ethernet dan RS485. Perangkat mendukung Modbus TCP, Modbus RTU, Modbus RTU over TCP, serta MQTT, sehingga sesuai untuk sistem otomasi, SCADA, data logger, dan Industrial IoT.
Seri MxxxT tersedia dalam banyak konfigurasi I/O, mulai dari DI, DO, AI, AO, RTD PT100/PT1000, hingga thermocouple. Karena itu, pengguna dapat memilih model sesuai kebutuhan proyek tanpa menggunakan perangkat I/O yang berlebihan.
1. Deskripsi Produk
MxxxT Industrial Ethernet Remote I/O Module merupakan modul akuisisi dan kontrol data kelas industri dengan 32-bit high-performance MCU, Ethernet 10/100 Mbps, serta interface RS485.
Perangkat dapat berfungsi sebagai Modbus Master maupun Slave. Selain itu, register mapping memungkinkan data dari perangkat Modbus RS485 atau Modbus TCP lain dikumpulkan ke dalam area register internal agar akses data menjadi lebih cepat.
Seri MxxxT dapat digunakan untuk:
- Digital Input dan Digital Output
- Analog Input dan Analog Output
- RTD PT100/PT1000
- Thermocouple
- Pulse Counter
- Remote Control
- Modbus Gateway
- MQTT IoT Monitoring
Perangkat juga dapat diintegrasikan dengan SCADA, OPC Server, PLC, cloud platform, dan automation system.
2. Fitur Utama Produk dan Solusi
1. Ethernet 10/100 Mbps
Tersedia 1 port RJ45 10/100 Mbps.
Solusi: mempermudah koneksi remote I/O ke jaringan LAN, PLC, SCADA, atau server.
2. RS485 Modbus RTU
Perangkat memiliki 1 port RS485 dengan mode Modbus RTU Master atau Slave.
Solusi: dapat menghubungkan meter, sensor, dan remote I/O Modbus melalui satu jaringan RS485.
3. Mendukung MQTT
MxxxT mendukung komunikasi MQTT melalui TCP/IP.
Solusi: data I/O dapat diteruskan ke platform IoT atau cloud tanpa gateway protokol tambahan pada skenario yang sesuai.
4. Modbus TCP
Perangkat mendukung Modbus TCP dan dapat digunakan sebagai TCP Client maupun Server.
Solusi: memudahkan integrasi dengan SCADA, PLC, HMI, dan aplikasi monitoring industri.
5. Register Mapping
Tersedia 300 Bit register dan 300 register 16-bit untuk mapping data slave.
Solusi: data dari perangkat Modbus lain dapat dikumpulkan dan diakses secara lebih efisien.
6. Multi I/O
Tergantung model, MxxxT mendukung:
- Hingga 16 DI
- Hingga 16 DO
- Hingga 8 AI
- Hingga 2 AO
- Hingga 8 RTD
- Hingga 8 Thermocouple
Solusi: memberikan fleksibilitas memilih konfigurasi I/O sesuai kebutuhan proyek.
7. High-Speed Pulse Counter
DIN1 mendukung pulse counter hingga 700 kHz pada high-speed mode.
Solusi: sesuai untuk pembacaan pulse dari perangkat yang membutuhkan respons cepat.
8. Analog Input 16-bit
AI mendukung:
- 4-20mA
- 0-20mA
- 0-5V
- 0-10V
Solusi: dapat menerima berbagai sinyal transmitter industri.
9. DIN Rail dan Wall Mount
Perangkat dapat dipasang menggunakan DIN 35 mm rail atau wall mounting.
Solusi: instalasi lebih mudah di panel kontrol dan kabinet industri.
10. Designed for Industrial Environment
Housing menggunakan metal dengan rating IP30, sedangkan temperatur operasi mencapai -20°C hingga +70°C.
Solusi: cocok untuk kebutuhan data acquisition dan automation di lingkungan industri.
3. Technical Specification
| Parameter | Spesifikasi |
|---|---|
| Product | Industrial Ethernet Remote I/O Module |
| Series | MxxxT |
| Processor | 32-bit High Performance MCU |
| Ethernet | 1 × RJ45, 10/100 Mbps |
| RS485 | 1 × RS485 |
| Protocol | Modbus RTU, Modbus TCP, Modbus RTU over TCP, MQTT |
| TCP Connection | Maks. 5 TCP Client |
| Digital Input | Hingga 16 channel |
| DI Type | Wet Contact NPN/PNP, Dry Contact optional |
| Pulse Counter DIN1 | Hingga 700 kHz |
| Digital Output | Hingga 16 channel |
| DO Type | SINK |
| DO1 Pulse Output | 10 Hz–300 kHz |
| Analog Input | Hingga 8 channel |
| AI Signal | 4-20mA, 0-20mA, 0-5V, 0-10V |
| AI Resolution | 16-bit |
| AI Accuracy | ±0,5‰ FSR @25°C |
| Analog Output | Hingga 2 channel |
| AO Signal | 0-10V, 0-20mA, 4-20mA |
| RTD | Hingga 8 channel |
| RTD Type | PT100/PT1000, 2/3-wire |
| RTD Range | -50°C hingga +300°C |
| Thermocouple | Hingga 8 channel |
| TC Type | B, E, J, K, N, R, S, T |
| Input Voltage | 9–36VDC tanpa AO |
| Model dengan AO | 24–36VDC |
| Standby Consumption | ≤2 W |
| Power Output | 1 channel, mengikuti input voltage |
| Ethernet Protection | ESD contact 6 kV |
| Operating Temperature | -20°C hingga +70°C |
| Operating Humidity | 5–95% RH |
| Storage Temperature | -40°C hingga +85°C |
| Housing | Metal |
| Protection | IP30 |
| Dimensions | ±82 × 40 × 100 mm |
| Net Weight | ±350 g |
| Installation | DIN Rail / Wall Mount |
Spesifikasi jumlah I/O bergantung pada model MxxxT yang dipilih.
Contoh Model
| Model | Konfigurasi |
|---|---|
| M100T | 1 RJ45, 1 RS485, 2 DI, 2 AI, 2 DO |
| M110T | 1 RJ45, 1 RS485, 4 DI, 4 DO |
| M120T | 1 RJ45, 1 RS485, 4 DI, 4 AI, 4 DO, 2 AO |
| M160T | 1 RJ45, 1 RS485, 8 DI, 8 AI, 8 DO |
| M200T | 1 RJ45, 1 RS485, 2 AO |
| M330T | 1 RJ45, 1 RS485, 8 AI |
| M340T | 1 RJ45, 1 RS485, 8 RTD |
| M350T | 1 RJ45, 1 RS485, 8 Thermocouple |
| M410T | 1 RJ45, 1 RS485, 16 DI |
| M420T | 1 RJ45, 1 RS485, 16 DO |
4. Manfaat dan Aplikasi
1. Industrial Automation
Menghubungkan sensor, switch, transmitter, dan actuator ke sistem kontrol melalui Ethernet.
2. Remote I/O Monitoring
Data I/O dapat dibaca melalui Modbus TCP dari PLC, SCADA, atau aplikasi monitoring.
3. SCADA Integration
MxxxT dapat menjadi remote I/O untuk sistem SCADA dan OPC Server.
4. Smart Grid
Cocok untuk pengumpulan dan kontrol data pada sistem kelistrikan.
5. Cold Storage Monitoring
Dapat digunakan untuk membaca temperatur, humidity transmitter, alarm, dan digital status.
6. Smart Agriculture
Mendukung akuisisi data sensor pertanian dan sistem kontrol berbasis Ethernet.
7. Solar Monitoring
Dapat digunakan untuk integrasi data meter, sensor, dan perangkat monitoring sistem energi surya.
8. Environmental Monitoring
Cocok untuk integrasi sensor lingkungan melalui AI, RS485, RTD, maupun DI.
9. MQTT IoT Monitoring
Data I/O dapat dikirim menggunakan MQTT menuju cloud platform.
10. Modbus Gateway
Perangkat RS485 Modbus RTU dapat dipetakan dan diteruskan melalui jaringan Ethernet.
5. Standar Paket
Berdasarkan user manual, paket standar terdiri dari:
- 1 × MxxxT Series Ethernet I/O Module
- 1 × DIN 35 mm Rail Buckle
- Wiring Terminal
Model dan jumlah terminal menyesuaikan varian I/O yang dipilih.
