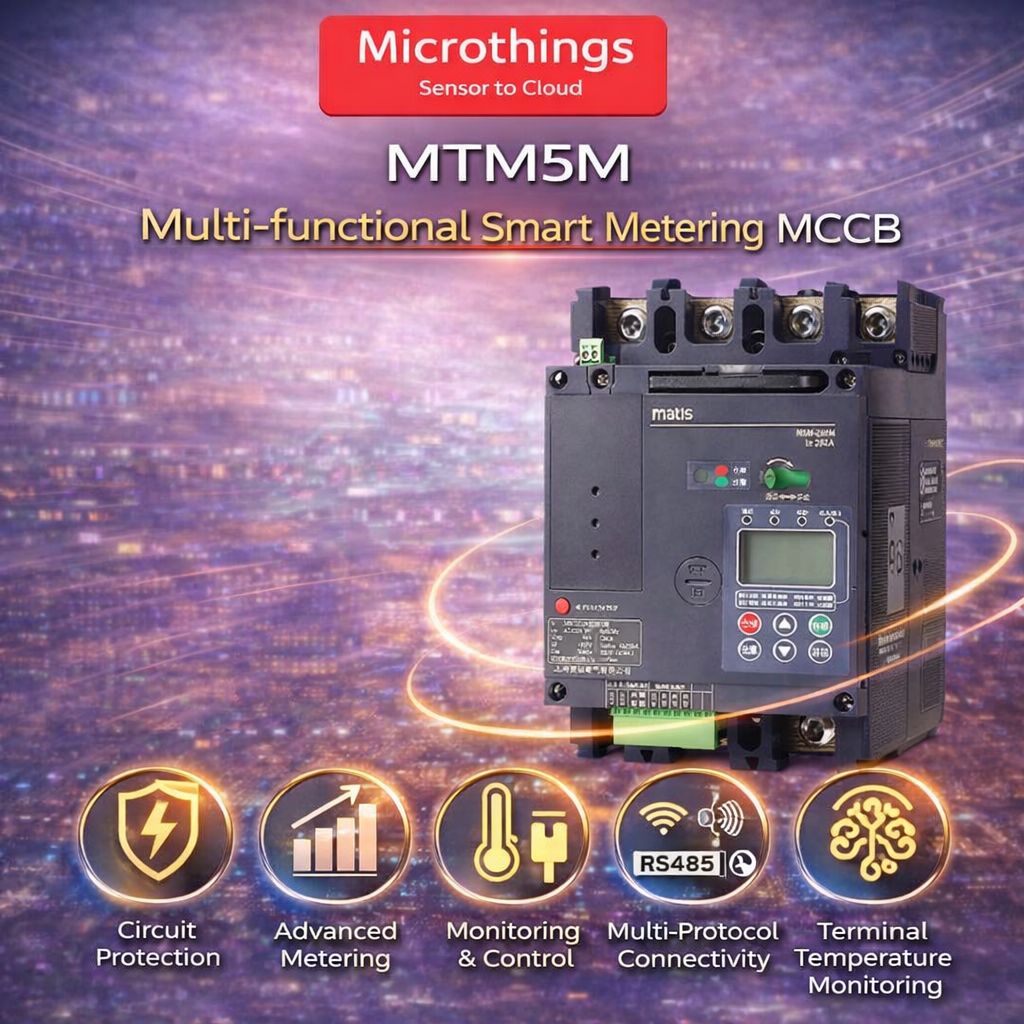

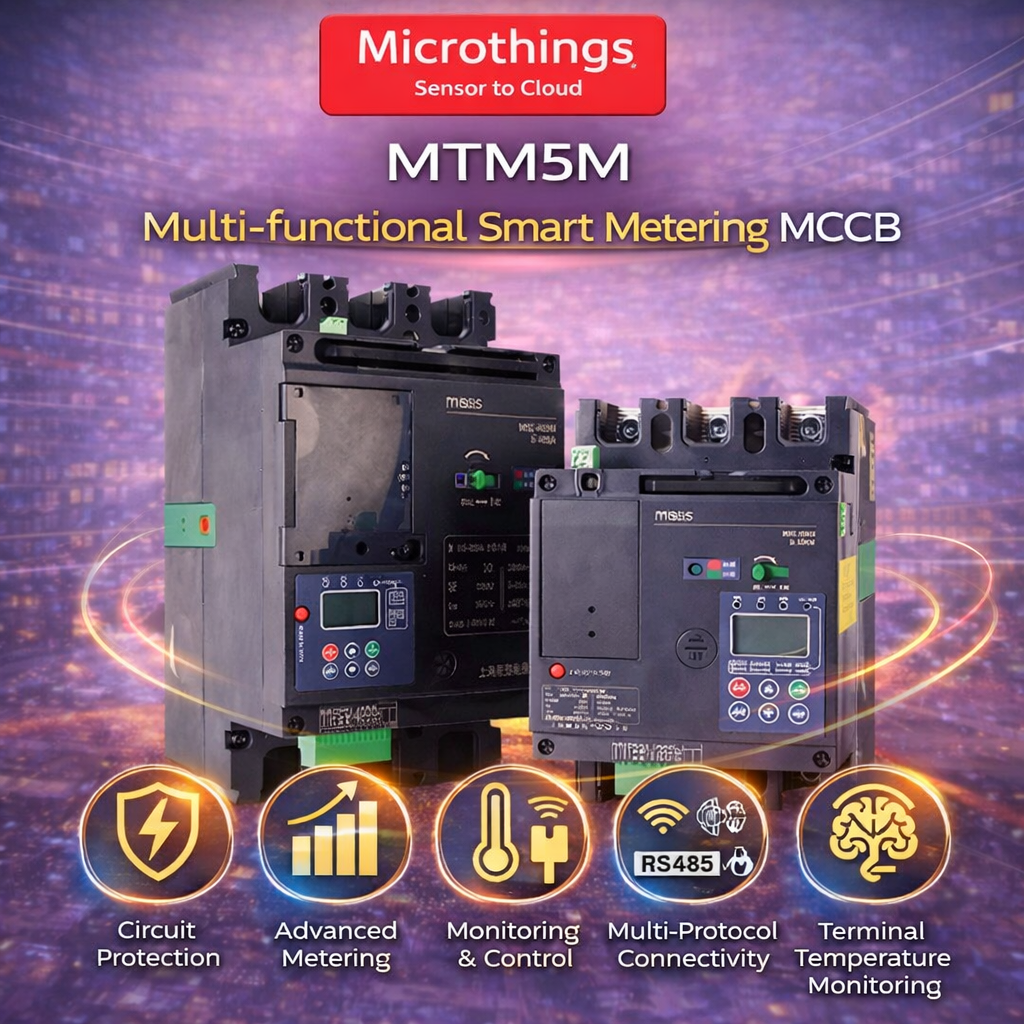

Multi-functional Smart Metering MCCB adalah smart MCCB untuk sektor industri dan komersial yang menggabungkan proteksi sirkuit, metering presisi, dan monitoring & control dalam satu perangkat. Produk ini dirancang untuk mengubah panel distribusi daya menjadi aset yang berbasis data, sehingga operator dapat memantau performa listrik secara real-time, melakukan audit energi, serta mengelola beban dari jarak jauh.
MTM5M tidak hanya melindungi line dari overload dan short circuit, tetapi juga mendukung fast auto-reclosing ≤2 detik, three-stage electronic protection (LSI), over/under voltage protection, phase loss, neutral loss, serta fitur lanjutan seperti power quality monitoring, terminal temperature monitoring, dan online remote upgrade. Varian tertentu juga mendukung passive islanding protection dan proteksi kualitas pembangkitan.
Fitur Utama
- 3P, dengan 4P optional pada sumber resmi
- Empat model: 125A / 250A / 400A / 630A
- Fast Auto-Reclosing ≤2s
- Three-Stage (LSI) Protection
- Over/Under Voltage & Phase/Neutral Loss Protection
- Over-Temperature Protection
- Passive Islanding Protection
- Power Quality Monitoring
- Metering Accuracy Class 1.0
- Remote Signaling, Metering, Control, Regulation
- RS485 (Modbus-RTU) / DL-T645, HPLC, dan Bluetooth
- Time Control & Fee Control Modes
- Online Remote Upgrade
- Terminal Temperature Monitoring
Technical Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Model | MTM5M |
| Varian | MTM5M-125M / MTM5M-250M / MTM5M-400M / MTM5M-630M |
| Tipe Produk | Multi-functional Smart Metering MCCB |
| Pole | 3P, 4P optional |
| Frekuensi | AC 50Hz |
| Rated Working Voltage (Ue) | AC 400V dan di bawahnya |
| Rated Insulation Voltage (Ui) | 1000V |
| Rated Current Range | 100A–630A |
| Frame Size Rated Current | 125A / 250A / 400A / 630A |
| Rated Impulse Withstand Voltage (Uimp) | 8000V |
| Ultimate Short-circuit Breaking Capacity (Icu) | 50kA |
| Operating Short-circuit Breaking Capacity (Ics) | 35kA |
| Auto Reclosing Time | ≤ 2s |
| Proteksi Arus | Long delay, short delay, instantaneous electronic tripping |
| Overvoltage Setting | 231–330V, default 275V |
| Undervoltage Setting | 88–209V, default 145V |
| Phase Loss Protection Setting | 10–130V, default 30V |
| Control Delay Time | ≤ 40ms |
| Communication Delay Time | ≤ 200ms |
| Metering Accuracy | Class 1.0 untuk 0.05In–1.2In |
| Current Accuracy | 0.5% |
| Voltage Accuracy | 0.5% |
| Active Power Accuracy | 1.0% |
| Reactive Power Accuracy | 1.0% |

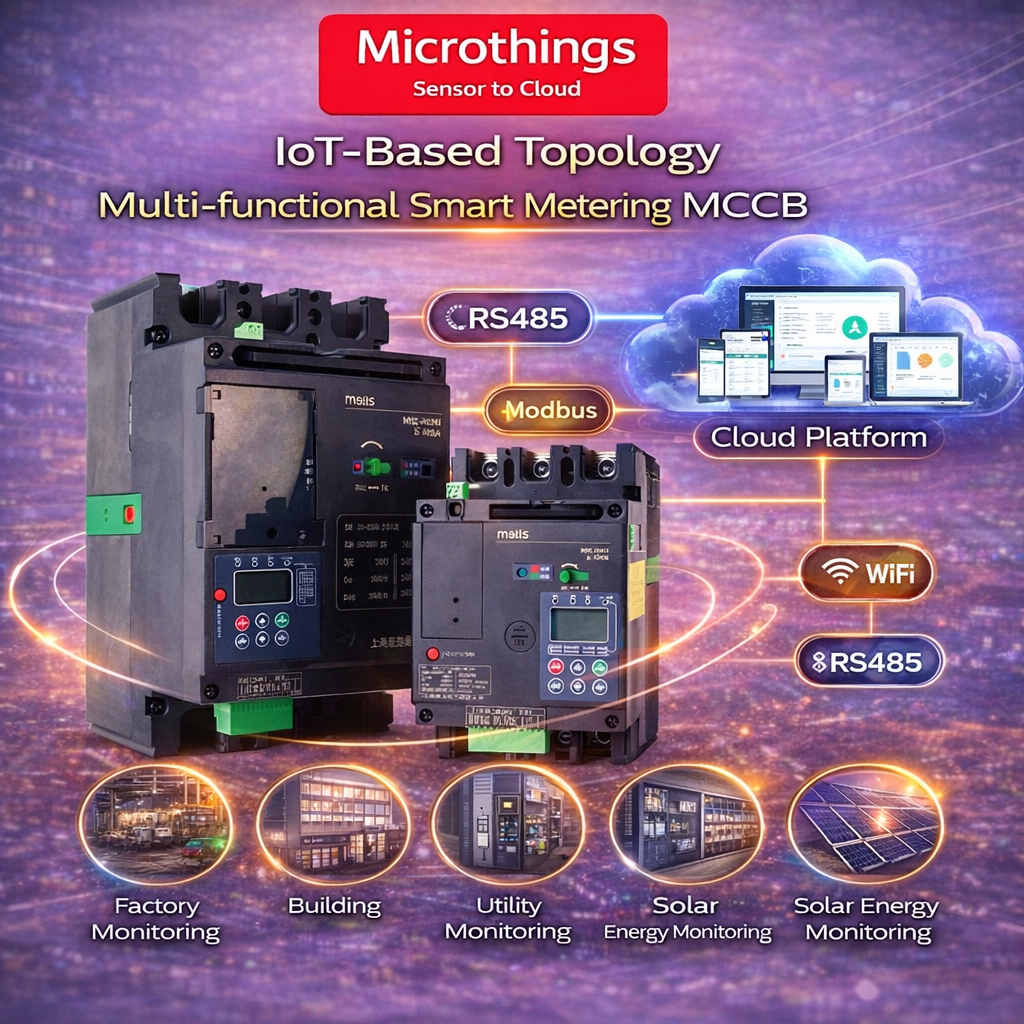

| Komunikasi | RS485 / Modbus, DL/T645, HPLC, Bluetooth |
| Display | LCD bilingual Chinese/English |
| Suhu Penyimpanan | -5°C hingga +40°C pada parameter yang terlihat di katalog untuk lingkungan instalasi; kelembapan ≤50% pada +40°C |
| Altitude Maksimum | 2000 m |
| Fitur Tambahan | 6-way temperature monitoring, online remote upgrade, action/fault record, fee control, time control |
Manfaat dan aplikasi
Manfaat
MTM5M membantu pengguna mendapatkan visibilitas real-time atas tegangan tiga fasa, arus beban, daya aktif, daya reaktif, daya semu, faktor daya, dan akumulasi energi aktif tiga fasa. Dengan fungsi remote signaling, remote measurement, remote control, dan remote adjustment, perangkat ini mendukung audit energi, pengelolaan beban, dan respon cepat terhadap gangguan.
Fitur proteksi seperti over/under voltage, phase loss, neutral loss, serta penyimpanan tipe trip dan fault membuat MTM5M cocok untuk sistem yang menuntut keandalan tinggi. Sumber resmi juga menekankan kegunaannya untuk industrial power distribution, smart buildings, PV systems, dan commercial energy management.

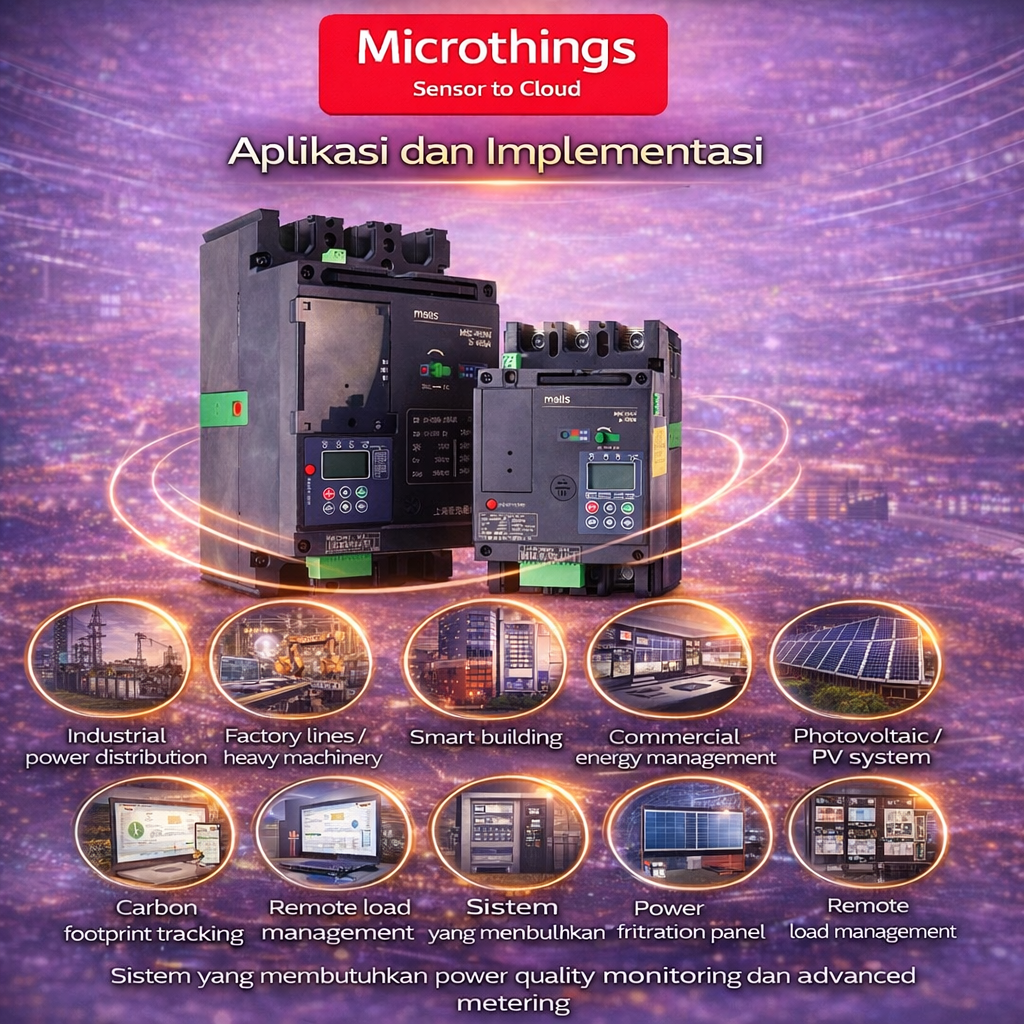

Aplikasi
- Industrial power distribution
- Factory lines / heavy machinery
- Smart building
- Commercial energy management
- Photovoltaic / PV system
- Power distribution panel
- Carbon footprint tracking
- Remote load management
- Sistem yang membutuhkan power quality monitoring dan advanced metering
Standart Paket :Â
- 1 x MTM5M Multi-functional Smart Metering MCCB
- 1 x panduan instalasi singkat
- 1 x aksesoris komunikasi / terminal bawaan sesuai varian
- 1 x label identifikasi produk
