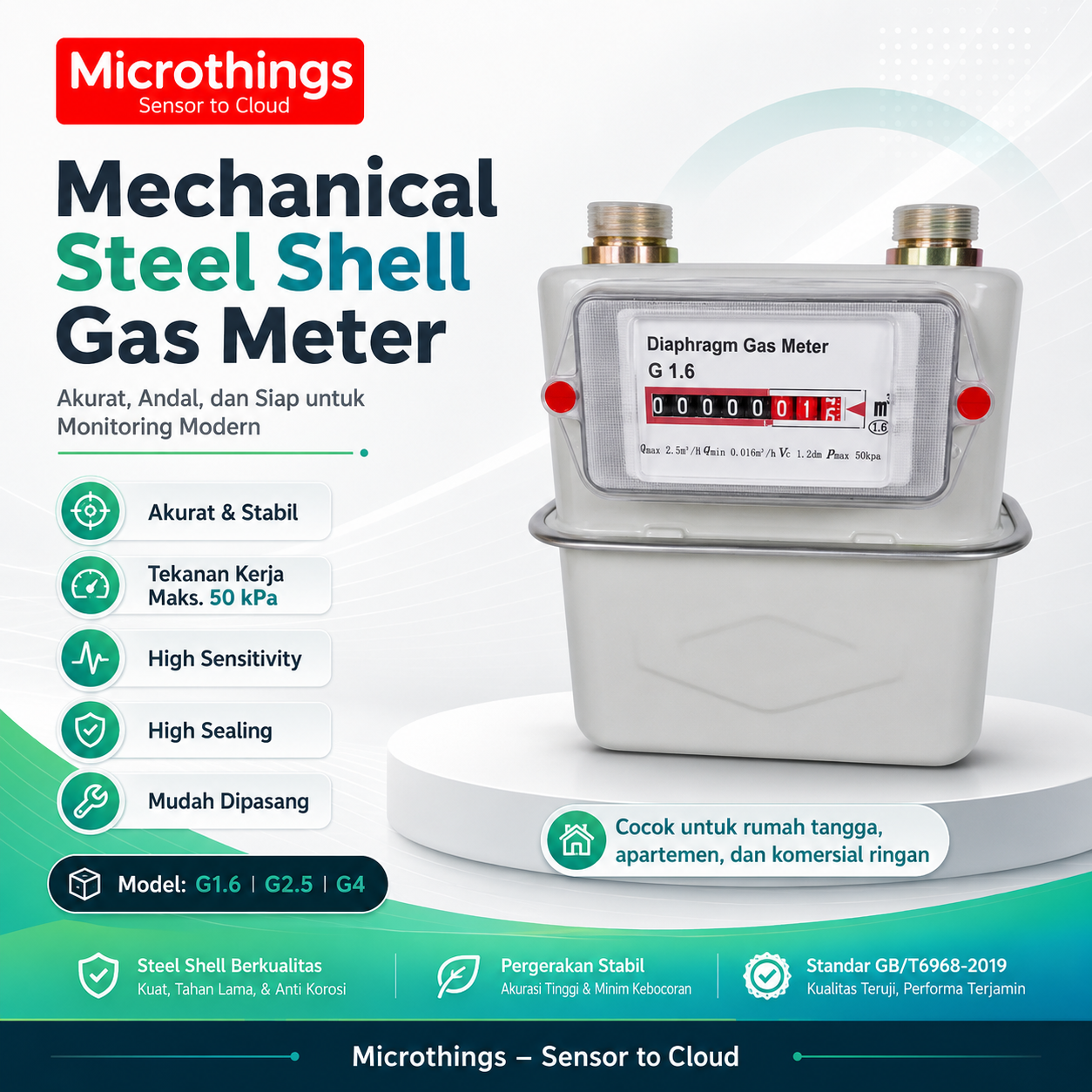

Mechanical Steel Shell Gas Meter adalah alat ukur gas diafragma dengan sistem pengukuran mekanik yang bekerja berdasarkan pergerakan membran di dalam ruang ukur. Saat gas mengalir melalui meter, diafragma bergerak secara berulang dan gerakan tersebut diteruskan ke counter mekanik untuk menampilkan total volume gas yang digunakan.
Meter ini dirancang untuk aplikasi gas alam, LPG, dan gas non-korosif lainnya. Dengan struktur cangkang baja, produk ini memiliki ketahanan mekanik yang baik, tampilan rapi, pemasangan mudah, serta masa pakai panjang.
Desain diafragma menggunakan peripheral limit structure yang membantu menjaga konsistensi dan stabilitas gerakan diafragma. Selain itu, meter memiliki high movement sealing untuk mencegah kebocoran dan menjaga keandalan pengukuran.
Produk ini juga dapat dikembangkan menjadi sistem pembacaan digital dengan tambahan Gas Meter Reader untuk kebutuhan AMR, billing, IoT gas monitoring, dan integrasi cloud melalui platform METERIN.
Fitur Utama
Pengukuran Akurat dan Stabil
Dirancang untuk menghasilkan pembacaan volume gas yang konsisten pada aplikasi rumah tangga dan komersial ringan.
Sensitivitas Tinggi
Mampu merespons perubahan aliran gas kecil dengan baik.
Cangkang Baja Kuat
Menggunakan steel shell yang memberikan perlindungan fisik dan ketahanan jangka panjang.
Penyegelan Tinggi
Struktur sealing yang baik membantu mencegah kebocoran gas.
Pressure Loss Rendah
Pressure loss maksimum ≤200 Pa, sehingga aliran gas tetap efisien.
Tightness Test Andal
Mampu menahan tekanan 75 kPa selama 3 menit tanpa kebocoran.
Customizable Thread Size
Ukuran thread dapat disesuaikan dengan kebutuhan instalasi.
Left Intake / Right Intake
Mendukung pilihan arah inlet kiri atau kanan.
Explosion-proof
Dirancang untuk mendukung keamanan pada sistem pengukuran gas.
Desain Produk Rapi
Tampilan meter sederhana, kuat, dan cocok untuk instalasi rumah tangga maupun komersial kecil.
Mudah Dipasang
Dimensi ringkas dan koneksi standar memudahkan proses instalasi.
Siap Integrasi Digital
Dapat dikombinasikan dengan perangkat pembaca tambahan untuk sistem AMR, IoT, billing, dan cloud monitoring.

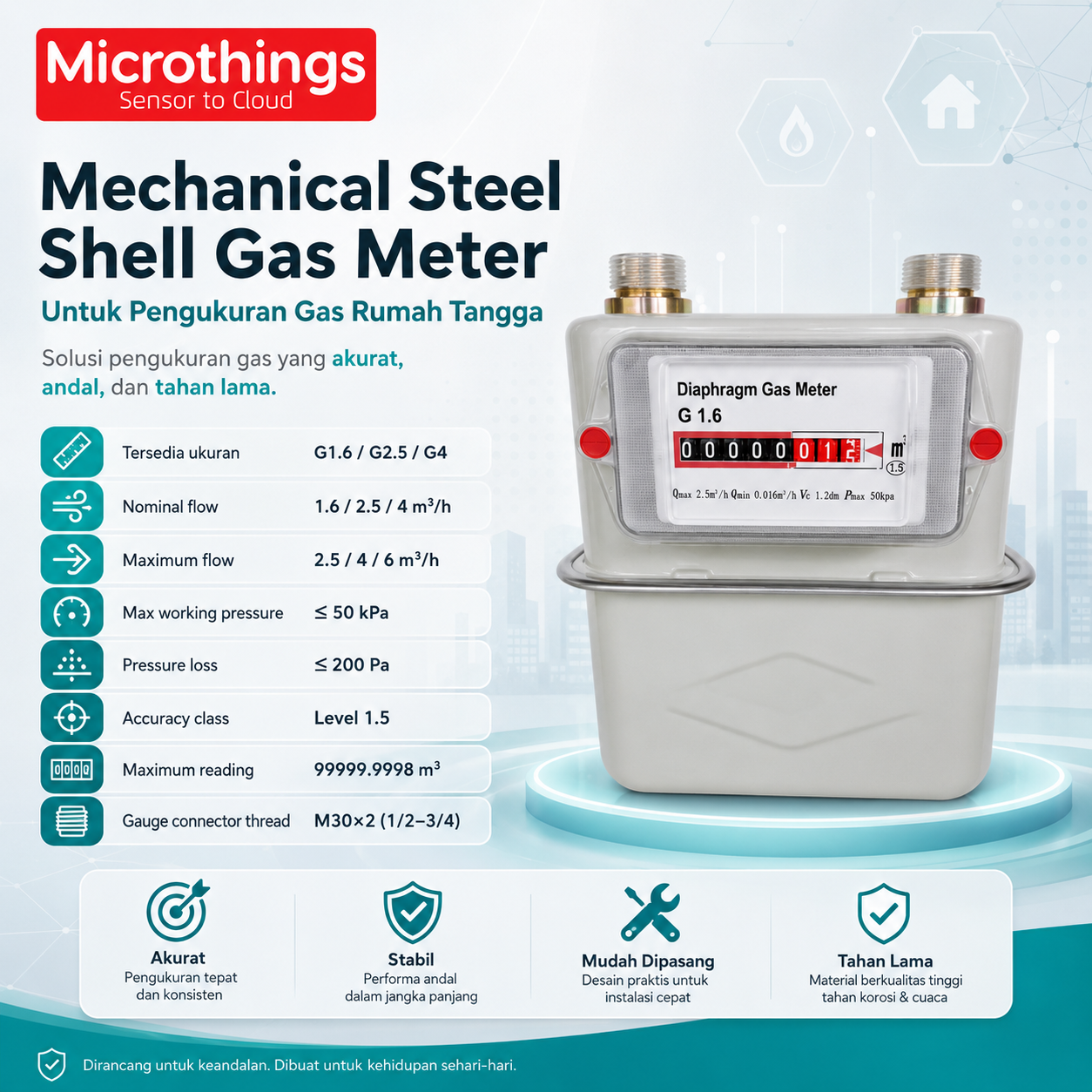

Technical Spesifikasi
Spesifikasi Parameter
| Parameter | Unit | G1.6 | G2.5 | G4 |
|---|---|---|---|---|
| Nominal Flow | m³/h | 1.6 | 2.5 | 4 |
| Maximum Flow | m³/h | 2.5 | 4 | 6 |
| Minimum Flow | m³/h | 0.016 | 0.025 | 0.04 |
| Maximum Allowable Error | % | ±1.5 untuk 0.1qmax ≤ q ≤ qmax; ±3 untuk qmin ≤ q ≤ 0.1qmax | ±1.5 / ±3 | ±1.5 / ±3 |
| Max Working Pressure | kPa | ≤50 | ≤50 | ≤50 |
| Pressure Loss | Pa | ≤200 | ≤200 | ≤200 |
| Tightness | kPa | 75 kPa hold pressure for 3 minutes without leakage | 75 kPa hold pressure for 3 minutes without leakage | 75 kPa hold pressure for 3 minutes without leakage |
| Convolution Volume | dm³ | 1.2 | 1.2 | 1.2 |
| Maximum Reading | m³ | 99999.9998 | 99999.9998 | 99999.9998 |
| Minimum Reading | m³ | 0.0002 | 0.0002 | 0.0002 |
| Accuracy Class | Level 1.5 | Level 1.5 | Level 1.5 | |
| Gauge Connector Thread | mm | M30 x 2 | M30 x 2 | M30 x 2 |

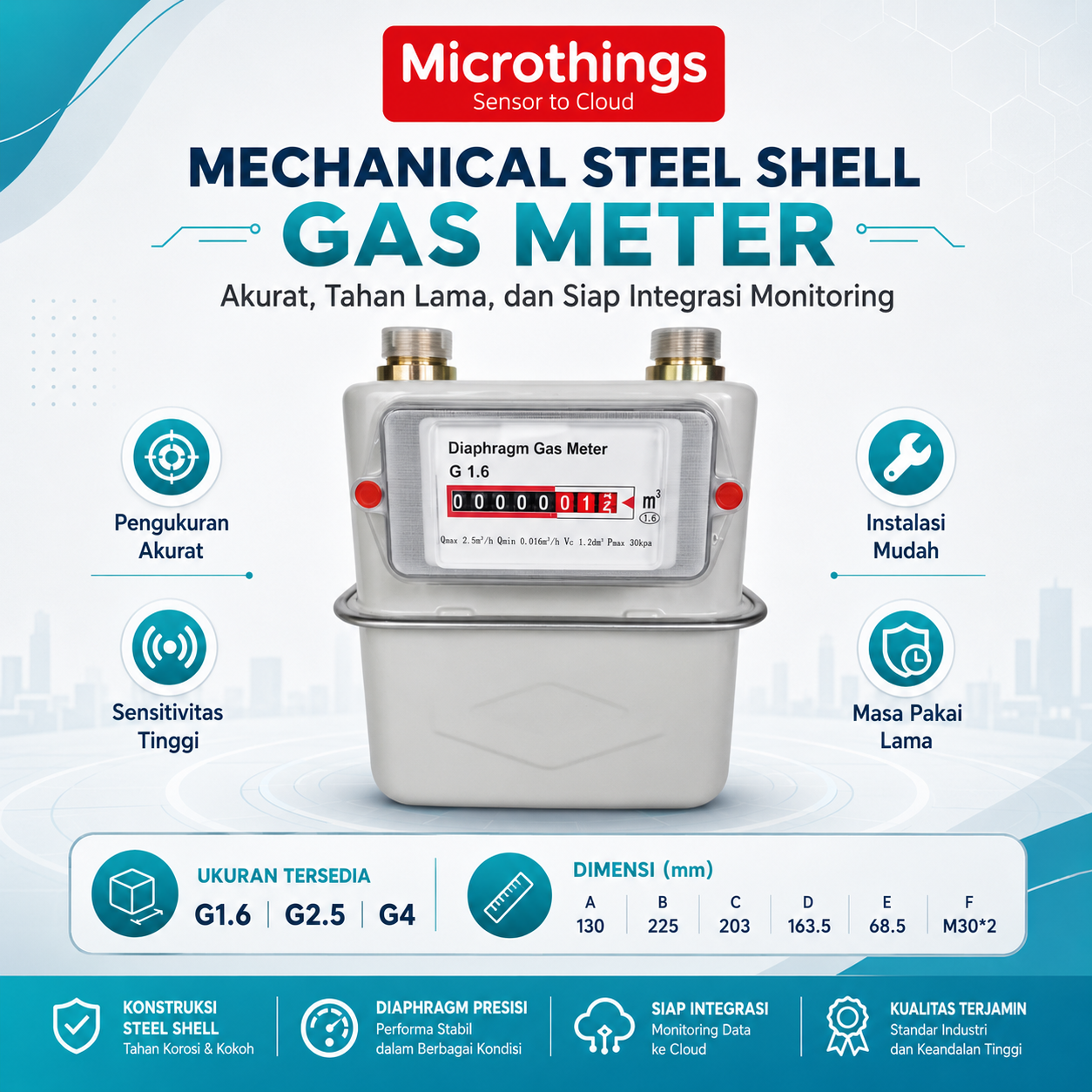

Spesifikasi Dimensi
| Diameter | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| G1.6 | 130 mm | 225 mm | 203 mm | 163.5 mm | 68.5 mm | M30 x 2 |
| G2.5 | 130 mm | 225 mm | 203 mm | 163.5 mm | 68.5 mm | M30 x 2 |
| G4 | 130 mm | 225 mm | 203 mm | 163.5 mm | 68.5 mm | M30 x 2 |
Spesifikasi Konstruksi
| Komponen | Keterangan |
|---|---|
| Tipe Produk | Mechanical Steel Shell Gas Meter |
| Jenis Meter | Diaphragm gas meter |
| Standar Produksi | GB/T6968-2019 |
| Model | G1.6, G2.5, G4 |
| Material Shell | Steel shell |
| Sistem Counter | Mechanical counter |
| Sistem Pengukuran | Diaphragm movement |
| Struktur Diafragma | Peripheral limit structure |
| Arah Intake | Left intake / right intake |
| Thread Size | Customizable |
| Safety Feature | Explosion-proof |
| Aplikasi Gas | Natural gas, LPG, dan gas non-korosif |
| Penggunaan | Rumah tangga, komersial ringan, dan industri kecil |
Komponen Movement
| Komponen | Keterangan |
|---|---|
| Vertical Shaft | Komponen poros vertikal pada sistem gerak |
| Valve Shaft | Poros katup untuk pengaturan aliran gas |
| Flagpole Components | Komponen penghubung gerakan internal |
| Linkage | Sistem penghubung antar komponen mekanik |
| Bend Axis | Sumbu mekanik pada struktur gerakan |
| Membrane Components | Komponen membran untuk pengukuran volume |
| Internal and External Chuck | Komponen penahan dan pengunci mekanisme |
Manfaat dan Aplikasi
Manfaat Utama
Pengukuran Gas Lebih Akurat
Mendukung pembacaan konsumsi gas untuk kebutuhan monitoring dan billing pelanggan.
Aman dan Andal
Struktur sealing, tightness test, dan desain explosion-proof membantu meningkatkan keamanan operasional.
Cocok untuk Aplikasi Rumah Tangga
Model G1.6, G2.5, dan G4 cocok untuk penggunaan rumah, apartemen, dan perumahan.
Tahan Lama
Cangkang baja memberikan perlindungan fisik yang kuat untuk penggunaan jangka panjang.
Mudah Dipasang
Ukuran ringkas dan koneksi M30 x 2 membuat instalasi lebih praktis.
Stabil untuk Pemakaian Harian
Desain diafragma membantu menjaga pengukuran tetap konsisten.
Siap Digitalisasi
Dapat ditambahkan Gas Meter Reader untuk pembacaan otomatis dan integrasi IoT.

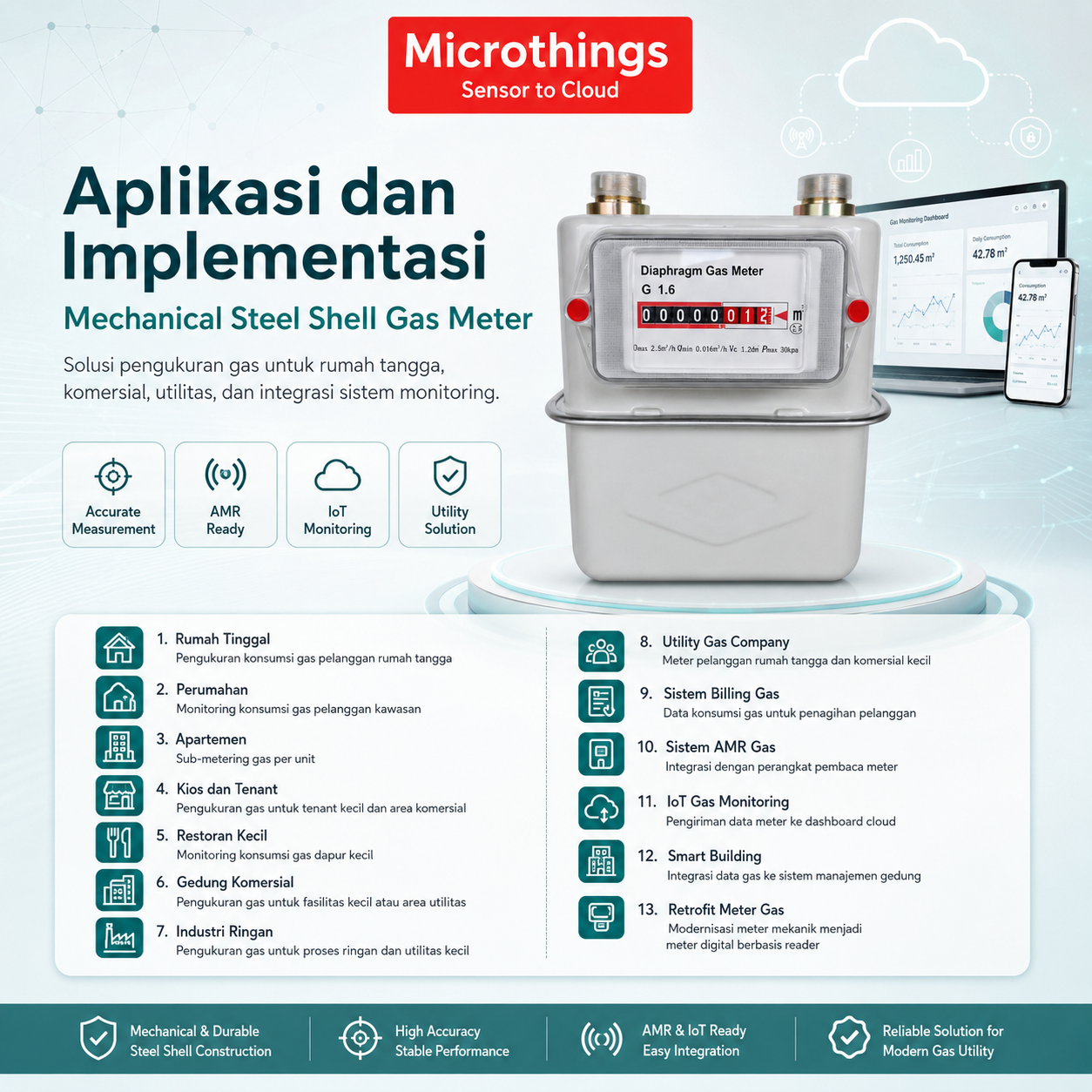

Aplikasi Penggunaan
| Sektor | Contoh Penggunaan |
|---|---|
| Rumah Tinggal | Pengukuran konsumsi gas pelanggan rumah tangga |
| Perumahan | Monitoring konsumsi gas pelanggan kawasan |
| Apartemen | Sub-metering gas per unit |
| Kios dan Tenant | Pengukuran gas untuk tenant kecil dan area komersial |
| Restoran Kecil | Monitoring konsumsi gas dapur kecil |
| Gedung Komersial | Pengukuran gas untuk fasilitas kecil atau area utilitas |
| Industri Ringan | Pengukuran gas untuk proses ringan dan utilitas kecil |
| Utility Gas Company | Meter pelanggan rumah tangga dan komersial kecil |
| Sistem Billing Gas | Data konsumsi gas untuk penagihan pelanggan |
| Sistem AMR Gas | Integrasi dengan perangkat pembaca meter |
| IoT Gas Monitoring | Pengiriman data meter ke dashboard cloud |
| Smart Building | Integrasi data gas ke sistem manajemen gedung |
| Retrofit Meter Gas | Modernisasi meter mekanik menjadi meter digital berbasis reader |
Standard Paket
Paket Basic Mechanical Steel Shell Gas Meter
| Komponen | Keterangan |
|---|---|
| Mechanical Steel Shell Gas Meter | Model G1.6, G2.5, atau G4 |
| Mechanical Counter | Counter pembacaan konsumsi gas |
| Steel Shell Body | Casing baja untuk perlindungan perangkat |
| Diaphragm Measurement Unit | Unit pengukuran berbasis diafragma |
| Standard Connector | M30 x 2 atau sesuai kebutuhan |
| Dokumentasi Produk | Panduan instalasi dan spesifikasi teknis |
Paket Custom Project
| Komponen | Keterangan |
|---|---|
| Custom Thread Size | Penyesuaian ukuran thread |
| Left / Right Intake | Pilihan arah inlet gas |
| Explosion-proof Option | Untuk kebutuhan keamanan tertentu |
| Model Selection | G1.6, G2.5, atau G4 sesuai kebutuhan flow |
| Technical Consultation | Bantuan pemilihan model dan konfigurasi |

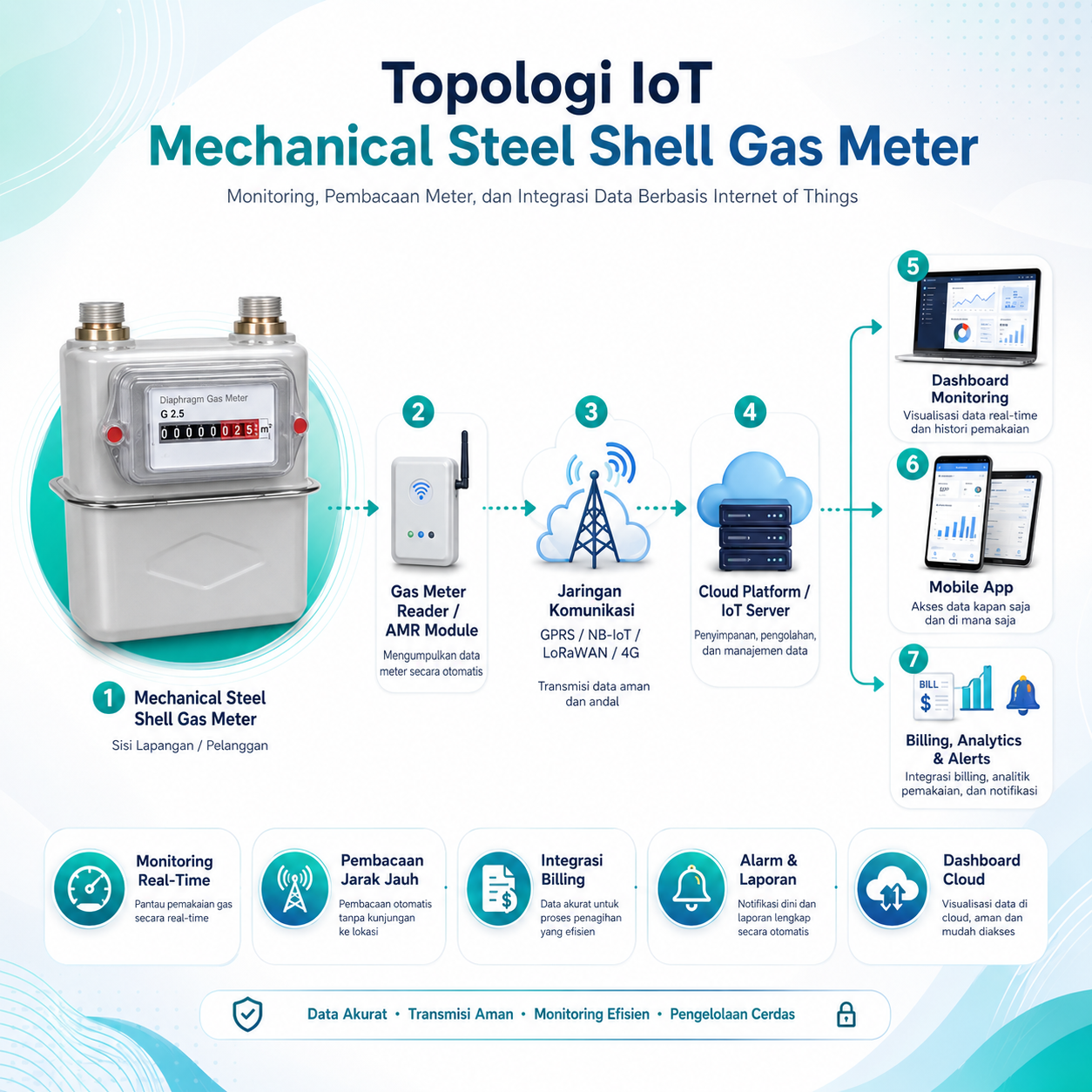

Paket Integrasi Digital
| Komponen | Keterangan |
|---|---|
| Mechanical Gas Meter | Meter gas utama |
| Gas Meter Reader | Perangkat pembaca tambahan |
| Communication Module | NB-IoT, LoRaWAN, GPRS, M-Bus, atau opsi lain |
| METERIN Cloud Platform | Dashboard monitoring berbasis cloud |
| Billing Integration | Integrasi data meter ke sistem tagihan |
| Report Management | Laporan konsumsi dan performa |
| API Integration | Integrasi ke sistem pelanggan |
