HPT906 Standard Industrial Compact Hydraulic Pressure Transducer | Microthings

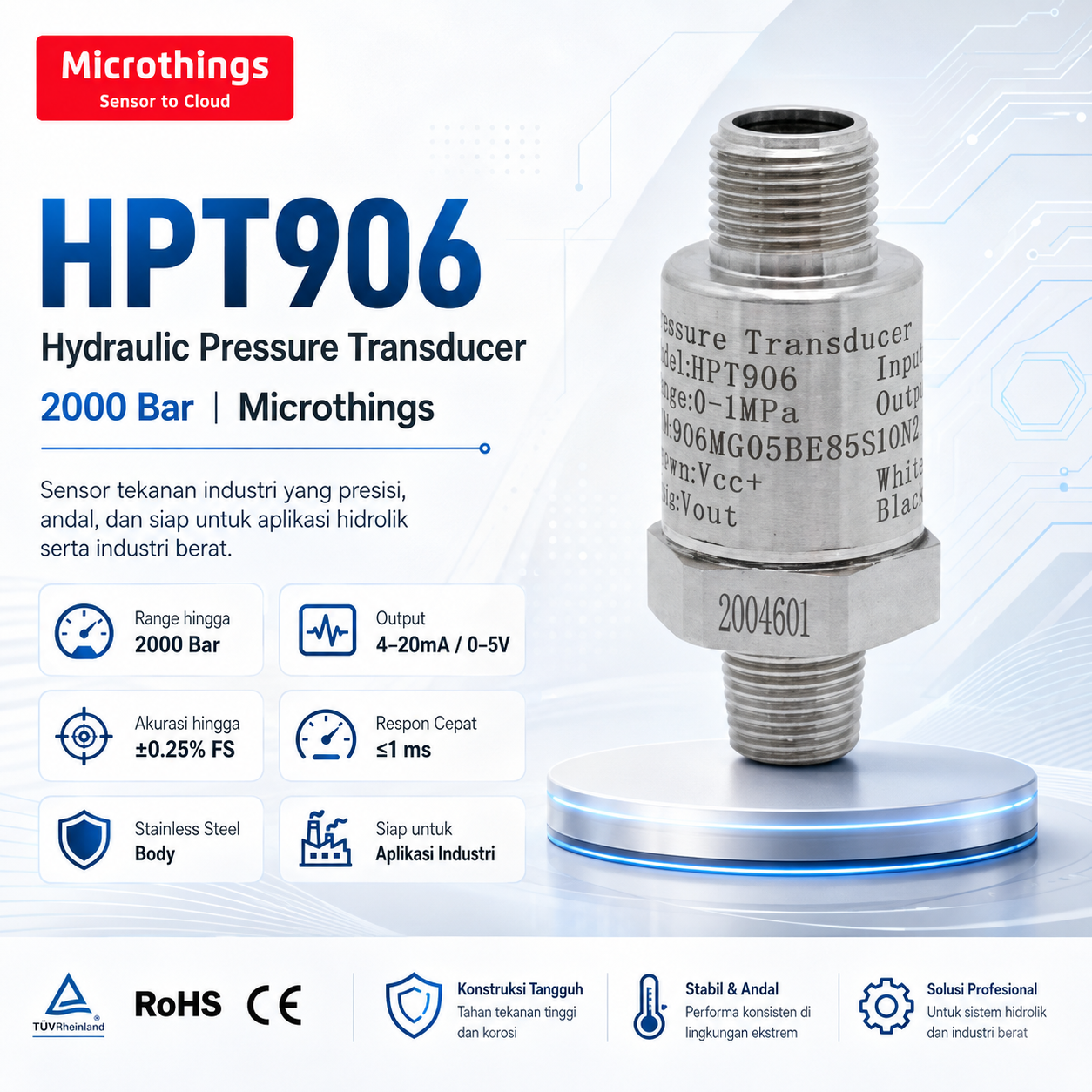

HPT906 Hydraulic Pressure Transducer merupakan compact industrial pressure sensor dari Holykell yang menggunakan teknologi sputtered thin film untuk pengukuran tekanan pada sistem hidrolik, pneumatik, gas, mesin industri, refrigeration, compressor, LNG, CNG, hingga heavy equipment. Desainnya menggunakan wetted parts berbahan stainless steel dan enclosure hermetically sealed tanpa O-ring, sehingga ditujukan untuk aplikasi industri yang membutuhkan ketahanan terhadap shock, vibration, overload, dan kondisi kerja berat.

HPT906 menyediakan pilihan output 4–20 mA, 0–5 V, dan 0.5–4.5 V, dengan pressure range hingga 2000 bar / 200 MPa / 29,000 psi. Dengan response time hingga ≤1 ms, long-term stability ≤±0.1% FS/year, serta pilihan akurasi hingga ±0.1% FS customized, sensor ini dapat digunakan untuk monitoring tekanan statis maupun sistem mesin yang membutuhkan pembacaan cepat.

---

1. Deskripsi Produk

Apa itu HPT906 Hydraulic Pressure Transducer?

Holykell HPT906 adalah Standard Industrial Compact Hydraulic Pressure Transducer yang menggunakan sputtered thin film sensing technology. Produk dirancang dalam ukuran compact dengan konstruksi stainless steel dan menyediakan berbagai pilihan electrical connection, process connection, pressure range, serta output sehingga dapat disesuaikan dengan kebutuhan aplikasi.

Datasheet mencantumkan pressure range hingga 2000 bar, dengan pilihan satuan bar, psi, MPa, serta beberapa unit tekanan lainnya. Output tersedia dalam 4–20 mA 2-wire, 0–5 V 3-wire, dan 0.5–4.5 V 3-wire.

HPT906 juga dirancang untuk menghadapi tekanan berlebih. Berdasarkan technical specification, overload capability mencapai 200% FS untuk range 5–25 bar dan 300% FS untuk 40–2000 bar. Burst pressure mencapai 1000% FS pada range tertentu, serta 500% FS untuk 500–2000 bar.

Dengan kemampuan tersebut, HPT906 cocok digunakan pada hydraulic machinery, pneumatic system, compressor, refrigeration equipment, petrochemical industry, generator, construction machinery, gas pressure measurement, oxygen service, LNG dan CNG systems.

---

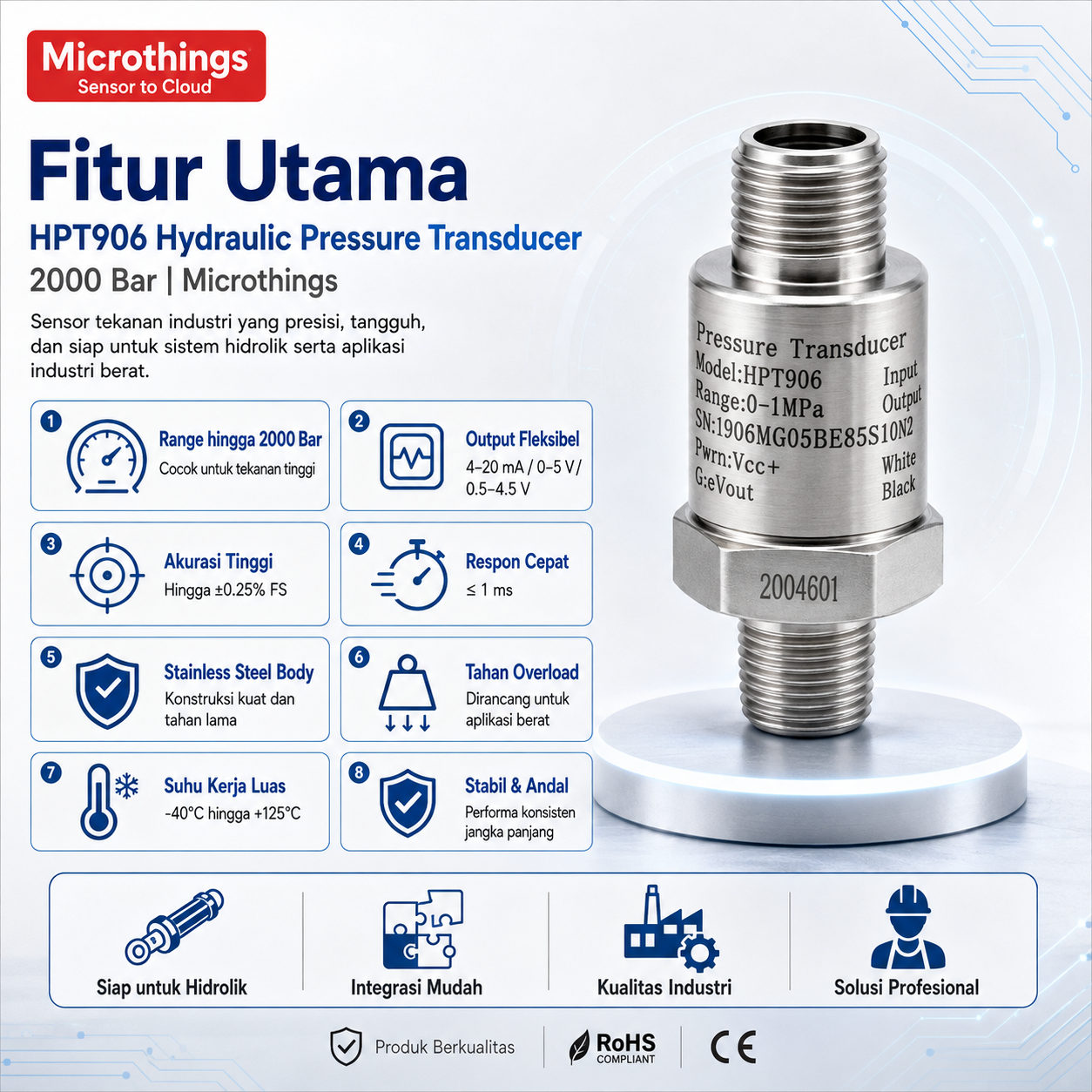

2. Fitur Utama Product dan Solusi

1. Sputtered Thin Film Pressure Technology

HPT906 menggunakan sputtered thin film pressure sensing element dengan konstruksi stainless steel.

Solusi:
Memberikan platform pressure measurement yang compact dan ditujukan untuk aplikasi hydraulic serta general industrial pressure monitoring.

2. Pressure Range Hingga 2000 Bar

Ordering table menyediakan range mulai dari:

0–5 bar hingga 0–2000 bar.

Range maksimum setara dengan sekitar:

200 MPa atau 29,000 psi.

Solusi:
Satu seri sensor dapat digunakan untuk kebutuhan low hingga very-high-pressure monitoring.

Catatan datasheet: tabel ordering mencantumkan pilihan mulai 0–5 bar, sedangkan baris specification pada halaman 3 tertulis 0–10 bar … 2000 bar optional. Karena itu, konfigurasi 0–5 bar sebaiknya dikonfirmasi berdasarkan part number saat pemesanan.

3. Multiple Analog Output

Pilihan output terdiri dari:

4–20 mA, 2-wire
0–5 V, 3-wire
0.5–4.5 V, 3-wire.

Solusi:
Memudahkan integrasi dengan PLC, RTU, controller, data acquisition module, industrial gateway, dan sistem automation yang memiliki analog input kompatibel.

4. Akurasi Hingga ±0.1% FS

Pilihan akurasi:

≤±0.5% FS Typical
≤±0.25% FS Optional
≤±0.1% FS Customized.

Solusi:
Tingkat akurasi dapat disesuaikan dengan kebutuhan aplikasi dan budget proyek.

5. Fast Response ≤1 ms

Response time yang tercantum adalah:

≤1 ms.

Solusi:
Mendukung monitoring perubahan tekanan yang cepat pada hydraulic, compressor, machinery, dan dynamic industrial applications.

6. High Overload Capability

Kemampuan overload:

200% FS untuk 5–25 bar
300% FS untuk 40–2000 bar.

Solusi:
Meningkatkan ketahanan sensor ketika terjadi temporary pressure spike dalam batas desainnya.

7. High Burst Pressure Capability

Datasheet mencantumkan burst pressure:

1000% FS untuk 5–25 bar
1000% FS untuk 40–500 bar
500% FS untuk 500–2000 bar.

Solusi:
Mendukung penggunaan pada aplikasi industri yang memiliki risiko tekanan tinggi.

8. Wide Medium Temperature

Medium temperature:

-40°C hingga +125°C typical
-55°C hingga +150°C customized.

Solusi:
Memberikan fleksibilitas penggunaan pada sistem dengan temperatur media yang luas.

9. Excellent Long-Term Stability

Long-term stability:

≤±0.1% FS/year.

Solusi:
Mendukung konsistensi pressure monitoring pada operasi industri jangka panjang.

10. Shock & Vibration Resistance

Sensor memiliki vibration specification 5–1000 Hz dan impact specification hingga 50 g / 11 ms sesuai datasheet.

Solusi:
Cocok untuk machinery, hydraulic equipment, compressor, construction equipment, dan lokasi dengan vibration.

11. Stainless Steel Construction

Diaphragm menggunakan:

17-4PH Stainless Steel

sedangkan komponen lainnya menggunakan 304 atau 316 stainless steel, dengan medium compatibility terhadap 316L Stainless Steel.

Solusi:
Memberikan konstruksi industrial untuk berbagai media yang kompatibel.

12. Flexible Pressure Connection

Pilihan yang diperlihatkan pada drawing meliputi:

M20×1.5 male
1/2″ NPT male
1/4″ NPT male
G1/2 male
G1/4 male.

Solusi:
Sensor dapat disesuaikan dengan berbagai fitting dan hydraulic system.

13. Flexible Electrical Connection

Ordering table menyediakan pilihan:

M12 4-pin
Packard 3-pin
Direct cable outlet
AMP Connector 3-pin.

Solusi:
Memudahkan penyesuaian wiring dengan mesin atau panel kontrol.

14. Oxygen Service Option

Ordering table menyediakan opsi:

O = Oxygen Services.

Solusi:
Memberikan pilihan konfigurasi khusus untuk aplikasi oxygen service sesuai part number dan persyaratan manufacturer.

15. EMC & CE Compliance

Datasheet mencantumkan:

CE Approved
EN 61326-1:2013
EN 61326-2-3:2013.

Solusi:
Mendukung implementasi pada sistem instrumentasi industri yang membutuhkan electromagnetic compatibility sesuai spesifikasi yang dicantumkan manufacturer.

---

3. Technical Spesifikasi

Spesifikasi Utama HPT906

Overload & Burst Pressure

Signal Output & Power Supply

Mechanical & Material Specification

Pressure Connection

Electrical Connection Wiring

M12 4-Pin – Current Output

M12 4-Pin – Voltage Output

Untuk direct sealed cable, datasheet menunjukkan current output menggunakan Red = Vcc+, Green = Si+, Black = Shield, sedangkan voltage output menggunakan Red = Vcc+, Green = Vout, Black = GND.

Dimensi

Drawing pada halaman 4 datasheet memperlihatkan konfigurasi M12 dengan beberapa dimensi utama:

Dimensi aktual dapat berbeda berdasarkan electrical dan pressure connection yang dipilih.

---

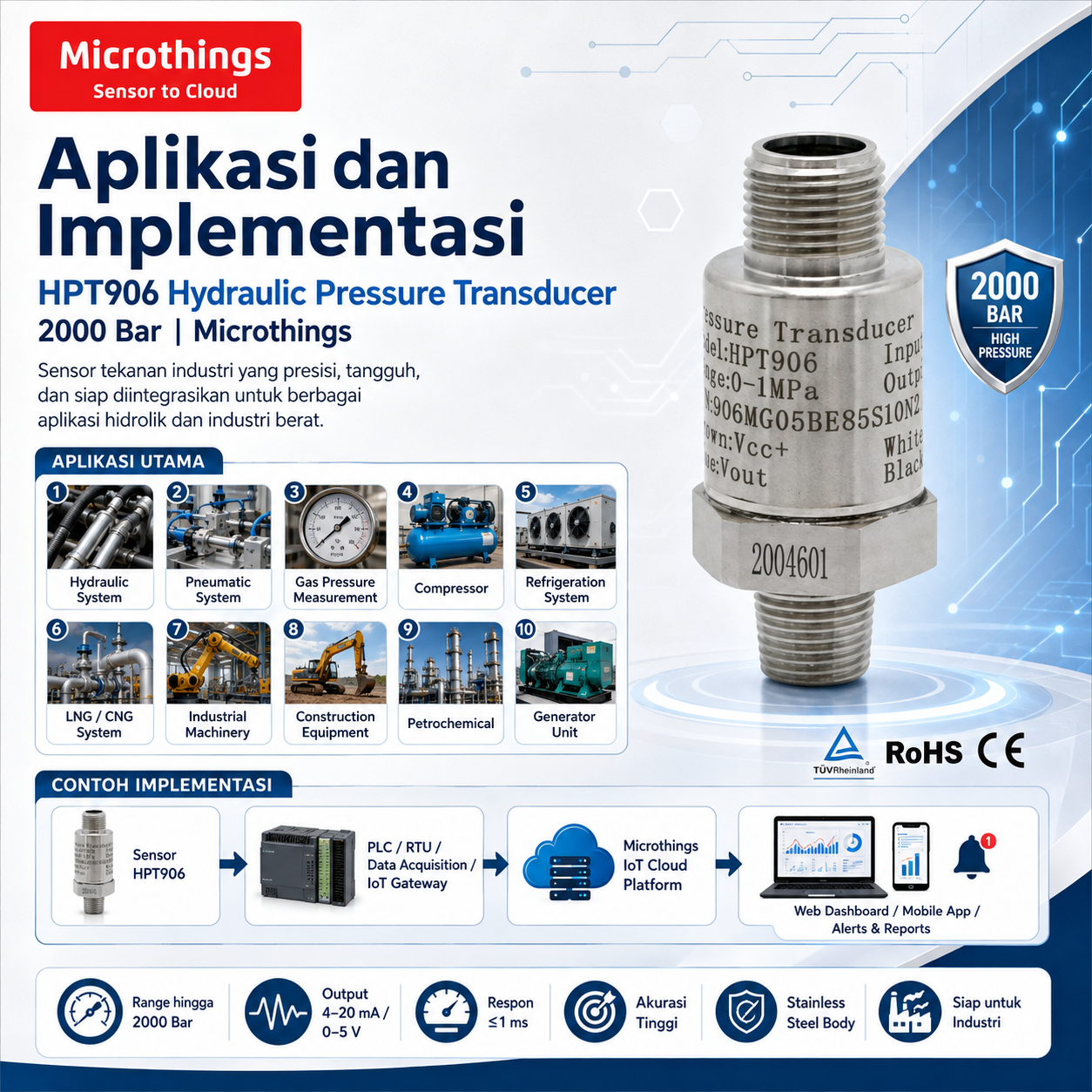

4. Manfaat dan Aplikasi

1. Hydraulic Pressure Monitoring

HPT906 dirancang untuk hydraulic systems.

Manfaat:
Membantu memonitor tekanan pada hydraulic power unit, cylinder, hydraulic pump, valve block, dan equipment terkait.

2. Pneumatic System

Sensor dapat digunakan pada pneumatic system.

Manfaat:
Mendukung monitoring tekanan udara atau gas pada industrial pneumatic equipment.

3. Gas Pressure Measurement

Gas pressure measurement tercantum sebagai aplikasi resmi.

Manfaat:
Memberikan pressure feedback untuk sistem monitoring gas yang kompatibel dengan material sensor.

4. Oxygen Services

Tersedia konfigurasi khusus oxygen service pada ordering code.

Manfaat:
Memungkinkan pemilihan sensor khusus untuk kebutuhan oxygen sesuai configuration yang ditetapkan manufacturer.

5. Petrochemical Industry

HPT906 dapat digunakan dalam sektor petrochemical.

Manfaat:
Mendukung pressure monitoring pada pipeline, machinery, dan process equipment dalam batas kompatibilitas sensor.

6. LNG & CNG System

Datasheet menyebut LNG dan CNG systems sebagai aplikasi.

Manfaat:
Mendukung pengukuran tekanan pada sistem gas industrial yang sesuai dengan technical specification.

7. Refrigeration System

Cocok untuk refrigeration equipment.

Manfaat:
Membantu monitoring pressure pada sistem pendingin dan refrigerant circuit yang kompatibel.

8. Compressor System

Sensor dapat digunakan pada compressor.

Manfaat:
Memonitor suction, discharge, atau titik tekanan lain sesuai desain sistem.

9. Industrial Machinery

HPT906 dirancang untuk industrial machinery manufacturing.

Manfaat:
Ukuran compact dan multiple output memungkinkan integrasi langsung ke controller mesin.

10. Construction & Engineering Machinery

Produk dapat diaplikasikan pada construction serta engineering machinery.

Manfaat:
Shock dan vibration resistance mendukung penggunaan pada heavy-duty machinery.

11. Combustion Engine & Oil Engine

Datasheet mencantumkan combustion engine serta oil engine.

Manfaat:
Mendukung monitoring pressure pada sistem mesin yang sesuai.

12. Generator Unit

Sensor juga dapat digunakan pada generator units.

Manfaat:
Mendukung monitoring tekanan oil atau sistem hydraulic auxiliary pada generator.

13. Mine & Metallurgy

Mine metallurgy termasuk dalam application list.

Manfaat:
Cocok untuk pressure monitoring pada machinery dan hydraulic equipment di sektor mining.

14. HVAC

HVAC dicantumkan sebagai salah satu aplikasi HPT906.

Manfaat:
Dapat digunakan untuk pressure measurement pada sistem yang memenuhi pressure range dan material compatibility sensor.

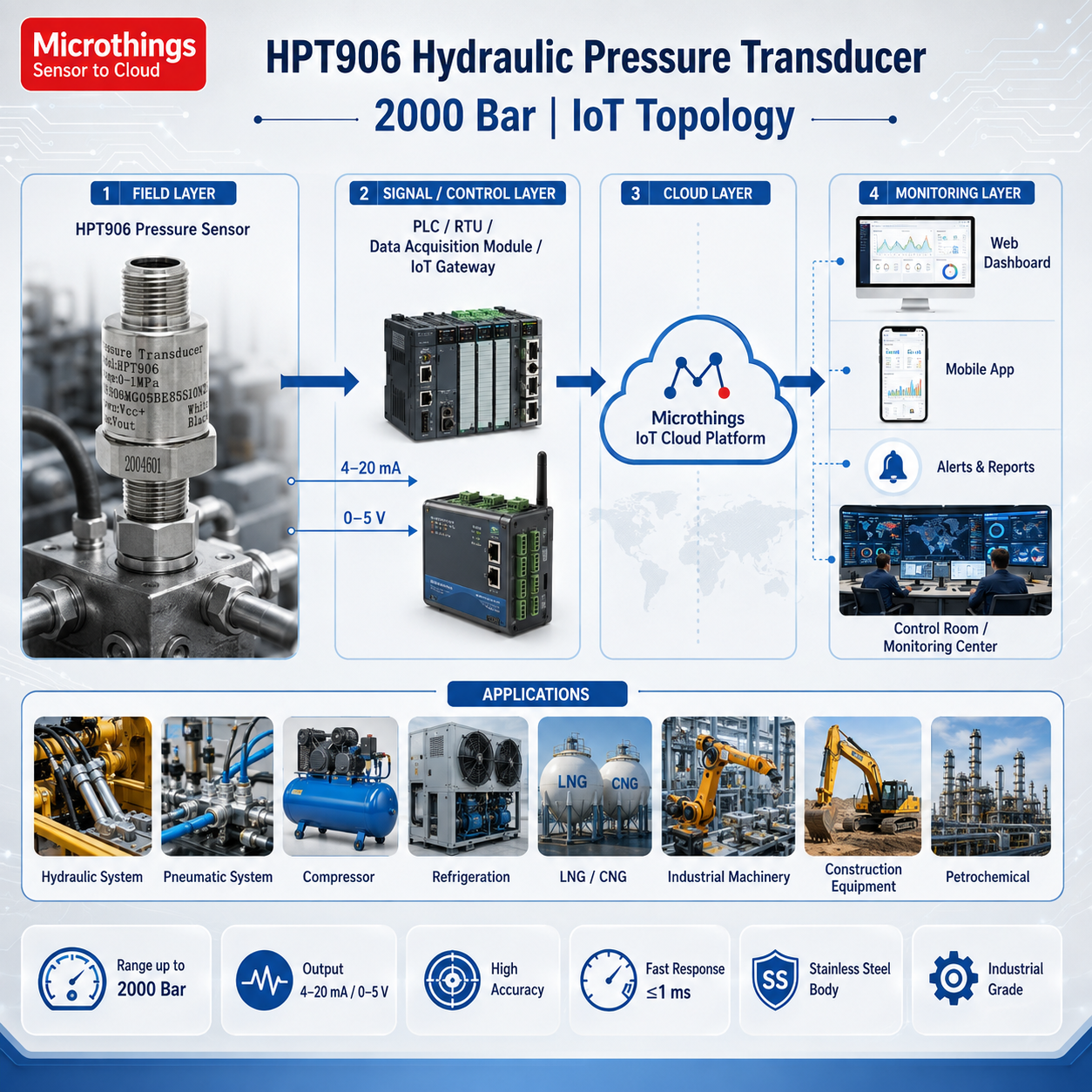

15. IoT Pressure Monitoring

Output 4–20 mA atau voltage dapat dihubungkan ke PLC, RTU atau IoT gateway yang memiliki analog input kompatibel.

Manfaat:
Data pressure dapat dikembangkan menjadi remote monitoring melalui gateway dan platform cloud, termasuk dashboard, alarm, historical trends dan reporting. Ini merupakan implementasi sistem berdasarkan interface analog HPT906; konektivitas cloud bukan fitur bawaan sensor itu sendiri.

---

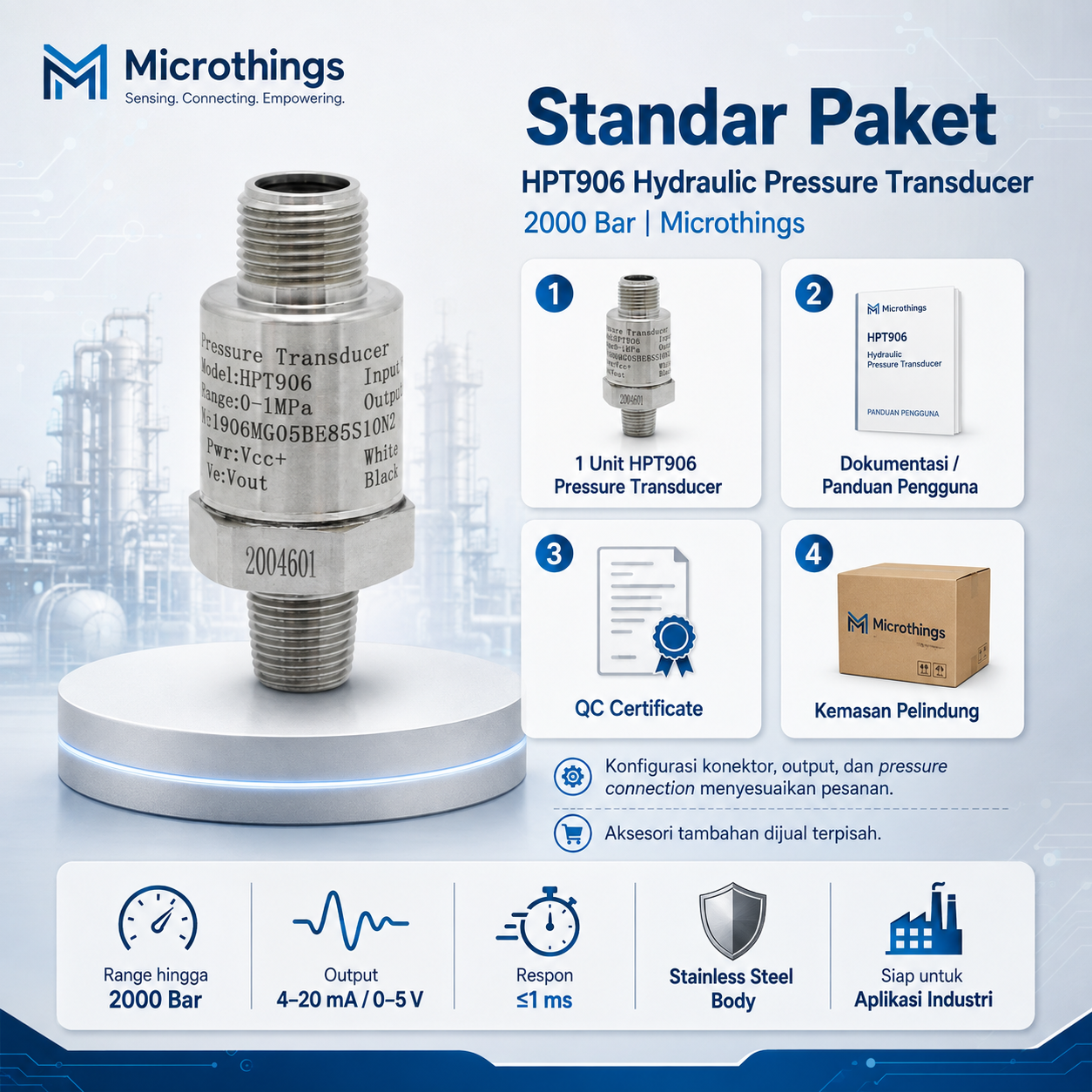

5. Standart Paket

Datasheet tidak memberikan packing list standar HPT906 secara eksplisit. Karena electrical connector, pressure range, output, process connection dan cable ditentukan melalui part number, isi paket sebaiknya mengikuti konfigurasi order.

Aksesori Opsional

Datasheet halaman 6 secara tegas menyebut aksesori sebagai pembelian terpisah, antara lain:
