HPT608 Marine & Vessel Submersible Sea Water & Fuel Level Transmitter | Microthings

HPT608 Sea Water & Fuel Level Transmitter merupakan submersible level transmitter dari Holykell yang dirancang khusus untuk kebutuhan marine, vessel, seawater, ballast tank, fuel/oil tank, pumping system, hingga ship draught measurement. Produk menggunakan konstruksi berbasis titanium alloy untuk menghadapi lingkungan korosif dan kondisi aplikasi laut yang menantang.

HPT608 menyediakan measuring range hingga 200 mH₂O, proteksi IP68, safe overload hingga 300% FS, serta pilihan output 4–20 mA, 4–20 mA + HART, dan RS485 Modbus RTU. Pilihan kabel PE, PU, maupun FEP memungkinkan konfigurasi disesuaikan dengan penggunaan pada air, oil/fuel, atau kondisi yang membutuhkan ketahanan korosi lebih tinggi.

Perangkat menggunakan vented cable yang melakukan kompensasi terhadap perubahan tekanan atmosfer. Dengan desain slim dan ketahanan media yang tinggi, HPT608 dapat diterapkan pada ruang instalasi terbatas, down-hole application, kapal, pelabuhan, maupun aplikasi industrial liquid level monitoring.

---

⚙️ 1. Deskripsi Produk

🔍 Apa itu HPT608 Sea Water & Fuel Level Transmitter?

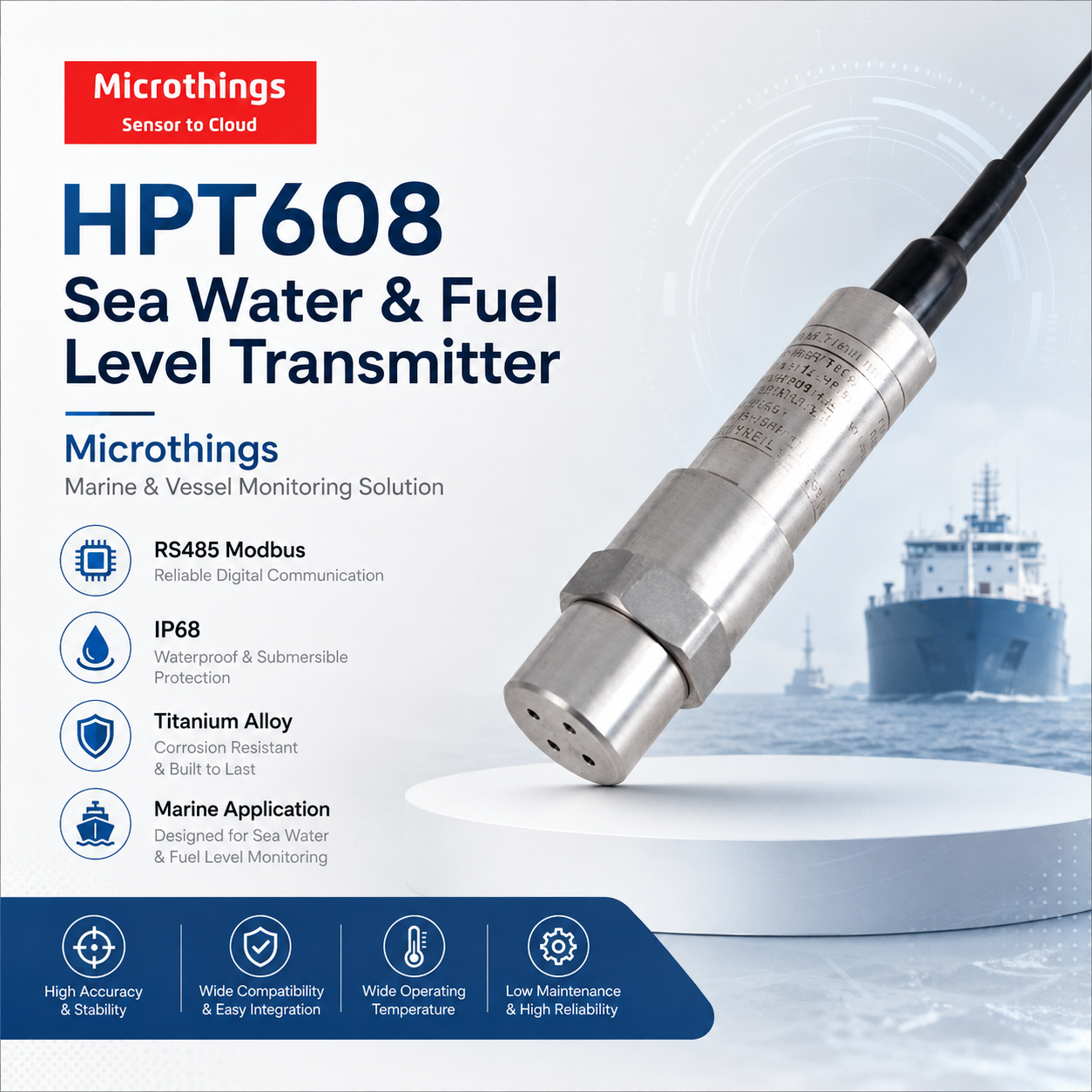

Holykell HPT608 adalah Marine & Vessel Application Submersible Sea Water & Fuel Level Transmitter yang mengukur level cairan berdasarkan tekanan hidrostatik.

Sensor dirancang untuk bekerja secara terendam dan menggunakan konstruksi titanium untuk meningkatkan ketahanan pada aplikasi marine maupun media yang korosif. Datasheet menjelaskan bahwa desain tersebut ditujukan untuk mempertahankan stabilitas jangka panjang pada lingkungan yang berat, termasuk beberapa aplikasi chemical yang korosif dan hazardous.

HPT608 dilengkapi shielded and vented cable dengan tensile strength sekitar 270 lb. Ventilation tube pada kabel melakukan kompensasi otomatis terhadap perubahan atmospheric pressure di atas tank, sementara filter pada sistem vent membantu mencegah partikel dan tetesan air memasuki transducer.

Rentang level tersedia dari:

0–1 mH₂O hingga 0–200 mH₂O

dan tersedia juga dalam satuan pressure:

0–0.1 hingga 20 bar,
0–1.5 hingga 300 psi,
0–40 hingga 8000 inWC.

Catatan sensing element: bagian profile datasheet menyebut GE ceramic capacitance pressure sensor, sedangkan order-code table juga menyediakan varian titanium housing dengan titanium-alloy diffused silicon core serta PVDF housing dengan ceramic capacitor core. Karena itu, teknologi sensing final perlu mengikuti part number/configuration yang dipesan.

---

⭐ 2. Fitur Utama Product dan Solusi

1. 🌊 Khusus untuk Marine & Vessel Application

HPT608 ditujukan untuk seawater, ballast tank, kapal dan berbagai aplikasi marine.

Solusi:
Mendukung pengukuran level pada lingkungan perairan yang membutuhkan material dengan ketahanan media tinggi.

2. 🛡️ Titanium Alloy Construction

Standard construction mencantumkan titanium alloy pada case/sensor, dengan protection cap standar 316L dan pilihan titanium.

Solusi:
Membantu meningkatkan ketahanan terhadap korosi dan erosi pada lingkungan marine.

3. 📏 Level Range hingga 200 Meter

Custom level range tersedia dari:

1–200 mH₂O.

Solusi:
Dapat digunakan mulai dari tank level hingga aplikasi water depth yang lebih dalam.

4. 🎯 Akurasi hingga ±0.25% FS

Technical specification mencantumkan:

Typical: ≤±0.50% FS
Customized: ≤±0.25% FS @25°C.

Solusi:
Pengguna dapat memilih tingkat akurasi berdasarkan kebutuhan proyek.

5. 💪 Safe Overload 300% FS

Overload capability:

300% FS

Burst pressure:

500% FS.

Solusi:
Memberikan margin perlindungan ketika terjadi temporary pressure overload sesuai batas spesifikasi perangkat.

6. 💧 IP68 Waterproof Protection

Electrical connection menggunakan fixed vented cable dengan IP68 waterproof protection.

Solusi:
Mendukung penggunaan sensor secara terendam.

7. 🔗 RS485 Modbus RTU

HPT608 menyediakan output:

RS485 Modbus RTU

dengan power supply yang dicantumkan sebesar:

3.5–36 VDC.

Solusi:
Memudahkan integrasi dengan PLC, RTU, data logger, SCADA maupun IoT Gateway yang kompatibel.

8. 📶 4–20 mA + HART

Selain analog 4–20 mA, tersedia konfigurasi:

4–20 mA + HART.

Solusi:
Mendukung integrasi dengan sistem instrumentasi industri dan HART-compatible equipment.

9. ⚡ Fast Response

Response time:

≤20 ms untuk current/analog signal

dan

≤100 ms untuk digital signal.

Solusi:
Membantu memperoleh perubahan data level dengan respons cepat untuk monitoring maupun control.

10. 🔌 Reverse Polarity Protection

Power line memiliki reverse polarity protection.

Solusi:
Membantu melindungi perangkat dari kesalahan polaritas pada jalur power. Datasheet mengingatkan bahwa signal line tidak memiliki perlindungan yang sama dan tidak boleh salah terhubung.

11. ⚡ Surge & Lightning Protection

Spesifikasi mencantumkan:

Surge ±2000 V digital
Air discharge ±8000 V
Contact discharge ±6000 V.

Solusi:
Meningkatkan perlindungan terhadap gangguan listrik pada instalasi lapangan.

12. 🧵 Multiple Cable Options

Pilihan material kabel:

PE – Waterproof
PU – Oil/Fuel Proof
FEP – Anti-Corrosive.

Solusi:
Kabel dapat disesuaikan dengan jenis cairan yang akan dipantau.

13. ⛽ Fuel Density Configuration

Ordering table menyediakan pilihan density fuel:

0.84 g/cm³
0.85 g/cm³
0.86 g/cm³.

Solusi:
Konfigurasi sensor dapat disesuaikan untuk fuel level monitoring berdasarkan karakteristik cairannya.

14. 🌡️ Wide Working Temperature

Working temperature:

-20°C hingga +80°C untuk non-corrosive medium.

Temperature compensation:

0°C hingga +50°C.

15. 📜 International Certifications

Datasheet mencantumkan:

ATEX, IECEx, TÜV, RoHS dan CE.

Solusi:
Memberikan pilihan untuk proyek yang mensyaratkan compliance tertentu, dengan memastikan part number aktual sesuai dengan sertifikasi yang dibutuhkan.

---

📊 3. Technical Spesifikasi

🔧 Spesifikasi Utama

📡 Output dan Power Supply

Order-code table juga mencantumkan supply codes S10 = 12–30 VDC, S11 = 7–30 VDC dan S17 = 10–30 VDC. Supply final perlu disesuaikan dengan kombinasi part number yang dipesan.

🛡️ Material

🧩 Pilihan Konstruksi

Drawing pada halaman 4 datasheet memperlihatkan tiga bentuk konstruksi utama:

Dimensi final berbeda berdasarkan construction option yang dipilih.

🔌 RS485 Modbus Wiring

⚡ Current Output Wiring

📜 EMC & Protection

---

🚢 4. Manfaat dan Aplikasi

1. Sea Water Ballast Monitoring

HPT608 dirancang untuk sea water ballast.

Manfaat:
Memungkinkan monitoring level ballast water pada vessel.

2. Fuel & Oil Ballast Tank

Produk dapat digunakan pada fuel/oil ballast tank.

Manfaat:
Mendukung pemantauan level fuel atau oil pada sistem marine yang sesuai.

3. Seawater Pumping System

HPT608 dapat diterapkan pada seawater pumping systems.

Manfaat:
Data level dapat digunakan sebagai input monitoring maupun control system pompa.

4. Cargo Ship Chemical Application

Datasheet mencantumkan penggunaan pada cargo ships yang membawa berbagai chemical.

Manfaat:
Titanium construction memberikan pilihan untuk aplikasi dengan kondisi media yang menantang, selama compatibility sudah diverifikasi.

5. Sea Water Level Measurement

Sensor dapat digunakan untuk pengukuran seawater level.

Manfaat:
Mendukung marine environmental monitoring dan infrastructure monitoring.

6. Ship Draught Measurement

Salah satu aplikasi yang secara khusus disebut manufacturer adalah:

Ship Draught Measurement.

Manfaat:
Data pressure/level dapat digunakan sebagai bagian dari sistem monitoring draught kapal.

7. Sea Port & Wharf Level Monitoring

HPT608 dapat digunakan pada sea port wharf level measurement.

Manfaat:
Membantu pemantauan perubahan level air di area pelabuhan dan dermaga.

8. Fuel Storage Monitoring

Pilihan PU oil/fuel-proof cable serta konfigurasi density fuel mendukung fuel tank monitoring.

Manfaat:
Memberikan data level untuk inventory dan operational monitoring.

9. Deep Water / Down-Hole Application

Slim design dan media resistance disebut mendukung down-hole applications.

Manfaat:
Cocok untuk lokasi yang memiliki keterbatasan diameter atau ruang instalasi.

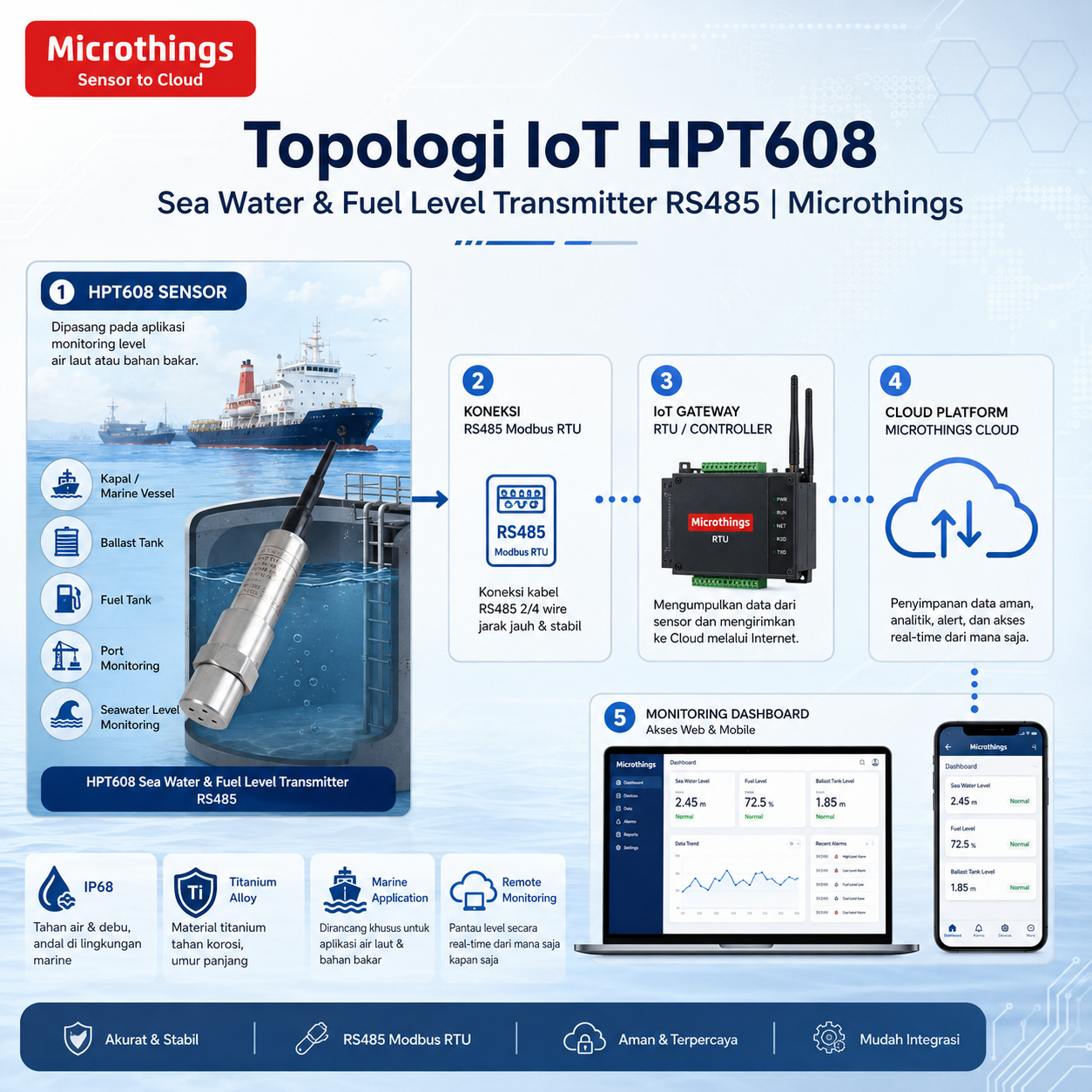

10. Remote Marine IoT Monitoring

Versi RS485 Modbus RTU dapat dihubungkan ke RTU atau industrial IoT Gateway.

Manfaat:
Sebagai implementasi sistem tambahan, data level dapat diteruskan ke platform cloud untuk dashboard, historical data, alarm, analytics dan reporting. Konektivitas internet/cloud bukan fitur wireless bawaan HPT608.

---

📦 5. Standart Paket

Datasheet HPT608 tidak memberikan packing list standar secara eksplisit. Karena model dapat berubah berdasarkan measuring range, output, case, cable material, cable length dan additional function, paket final harus mengikuti part number dan quotation.

Format yang aman untuk halaman website:

🧰 Aksesori Opsional — Dijual Terpisah

Pada halaman 6, datasheet secara eksplisit menyatakan bahwa accessories berikut dibeli terpisah:
