HPT604LT Submersible Fuel Level Pressure Transducer merupakan sensor level bahan bakar tipe submersible yang dirancang untuk pengukuran level pada diesel, gasoline, bio-fuel, kerosene, AdBlue, oil, ballast tank, serta coolant diesel engine. Sensor menggunakan elemen piezoresistive GE dengan housing SUS304 stainless steel, kabel vented khusus, perlindungan IP68, serta komunikasi RS485 Modbus RTU.

HPT604LT tidak hanya ditujukan untuk membaca level cairan, tetapi menurut datasheet juga dapat digunakan untuk mengetahui volume dan percentage, sehingga cocok dikembangkan sebagai bagian dari sistem fuel tank monitoring, telemetry, IoT tank monitoring, dan remote inventory management. Sistem vented cable secara otomatis mengompensasi perubahan tekanan atmosfer, sementara perlindungan surge dan lightning membantu meningkatkan keandalan pada lingkungan industri.

---

1. Deskripsi Produk

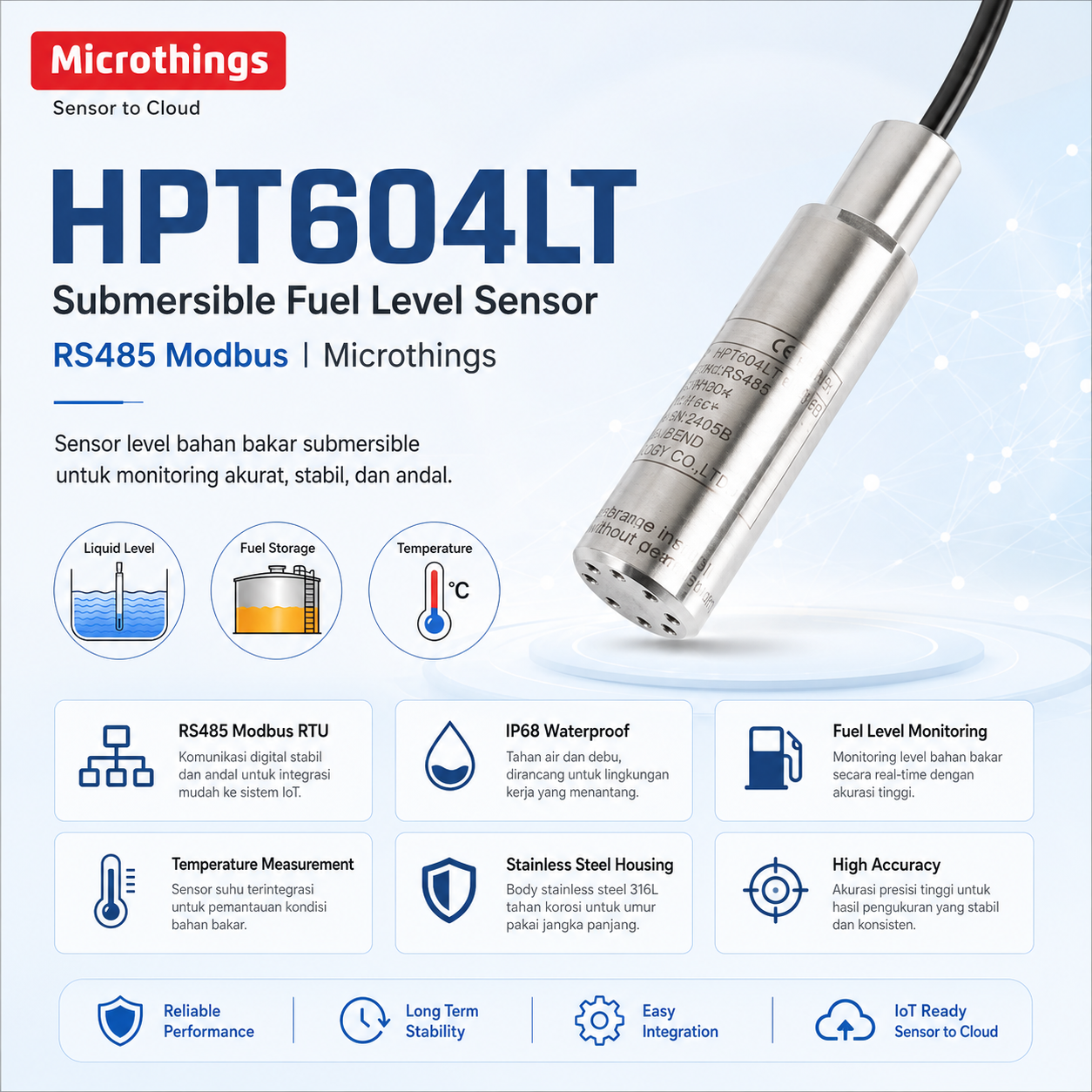

Holykell HPT604LT adalah high-performance submersible pressure level transducer & transmitter yang dikembangkan untuk pengukuran level dan temperatur berbagai jenis bahan bakar. Salah satu fokus desainnya adalah membantu pengukuran level pada tangki dengan bentuk tidak beraturan yang dapat menjadi tantangan bagi metode pengukuran konvensional.

Sensor menggunakan GE piezoresistive sensing element yang ditempatkan dalam housing SUS304 stainless steel. Perangkat dilengkapi shielded and vented cable dengan tensile strength yang disebutkan datasheet sebesar 270 lb. Vented tube pada kabel mengkompensasi perubahan tekanan atmosfer di atas tangki secara otomatis, sementara filter membantu mencegah partikel atau tetesan air masuk menuju sistem transducer.

HPT604LT menggunakan komunikasi digital RS485 Modbus RTU, sehingga dapat diintegrasikan dengan PLC, RTU, IoT Gateway, industrial computer, data logger, maupun platform monitoring yang kompatibel.

Untuk kebutuhan bahan bakar berbeda, tersedia pilihan kabel PE, PU dan FEP, termasuk PU yang ditujukan untuk aplikasi diesel dan FEP yang memiliki karakteristik anti-corrosive untuk gasoline.

---

2. Fitur Utama Product dan Solusi

1. Submersible Fuel Level Measurement

HPT604LT dipasang langsung pada cairan untuk mengukur tekanan hidrostatik dan mengubahnya menjadi informasi level.

Solusi:
Cocok untuk monitoring ketinggian bahan bakar dalam tangki diesel, gasoline, kerosene, bio-fuel maupun cairan lainnya yang kompatibel.

2. GE Piezoresistive Pressure Cell

Sensor menggunakan imported GE pressure sensing element. Datasheet mencantumkan opsi akurasi hingga ±0.25% FS, bahkan ±0.1% FS melalui customization.

Solusi:
Memberikan pilihan tingkat akurasi sesuai kebutuhan monitoring maupun aplikasi industri.

3. RS485 Modbus RTU

Output utama yang dicantumkan adalah:

RS485 Modbus RTU

Solusi:
Mempermudah koneksi ke PLC, RTU, industrial IoT gateway, HMI dan sistem supervisory monitoring.

4. IP68 Fully Sealed Design

Electrical connection menggunakan fixed cable dengan vented tube dan memiliki IP68 rating.

Solusi:
Mendukung pemasangan sensor secara terendam untuk aplikasi level monitoring.

5. Vented Cable Atmospheric Compensation

Tube di dalam kabel melakukan kompensasi terhadap perubahan tekanan atmosfer di atas tangki.

Solusi:
Membantu mempertahankan pengukuran gauge pressure yang sesuai ketika tekanan atmosfer berubah.

6. Fuel-Specific Cable Options

Datasheet menawarkan beberapa material kabel:

PE Cable – Water Proof
PU Cable – Diesel Proof
FEP Cable – Anti-Corrosive untuk gasoline.

Solusi:
Material kabel dapat dipilih berdasarkan jenis cairan dan kondisi aplikasi.

7. Custom Measurement Range

Range fuel level yang tercantum pada tabel ordering mencapai 1–20 m fuel, dengan berbagai range selection yang dapat disesuaikan.

Bagian fitur datasheet juga menyebut custom level ranges 1–50 m. Karena tabel technical/order standard mencantumkan maksimum 20 m fuel, kebutuhan di atas 20 m sebaiknya dikonfirmasi sebagai konfigurasi customized kepada manufacturer.

8. Resolution hingga 0.1 mm

Datasheet mencantumkan resolution hingga 0.1 mm untuk range kurang dari 6 m.

Solusi:
Mendukung aplikasi tank monitoring yang membutuhkan perubahan level dalam resolusi kecil.

9. Surge & Lightning Protection

HPT604LT memiliki perlindungan surge dan lightning menggunakan dual arrestor technology.

Spesifikasi mencantumkan:

Surge ±2000 V untuk digital
Air discharge ±8000 V
Contact discharge ±6000 V.

Solusi:
Meningkatkan perlindungan sistem elektronik pada lingkungan industri.

10. Wide Operating Temperature

Working temperature:

-40°C hingga +85°C

Medium temperature:

-20°C hingga +85°C.

Solusi:
Mendukung penggunaan pada berbagai kondisi temperatur industri.

11. Harsh Environment Capability

Perangkat dirancang menggunakan housing stainless steel, EMI/RFI protection, IP68 dan perlindungan surge.

Solusi:
Mendukung aplikasi lapangan yang membutuhkan sensor level dengan konstruksi industrial.

12. Multiple Fuel Density Configuration

Ordering table menyediakan beberapa pilihan density seperti:

Diesel: 0.83 / 0.84 / 0.85 / 0.86 g/cm³
Gasoline: 0.725 / 0.737 g/cm³
Other liquid: customized.

Solusi:
Memungkinkan kalibrasi produk disesuaikan terhadap karakteristik cairan yang akan diukur.

13. ATEX dan IECEx Certification

Datasheet mencantumkan sertifikasi:

ATEX, IECEx, CE dan RoHS.

Solusi:
Memberikan pilihan perangkat untuk proyek yang memiliki persyaratan sertifikasi tertentu, dengan tetap memastikan konfigurasi produk yang dipesan sesuai sertifikat aplikasinya.

---

3. Technical Spesifikasi

Spesifikasi Utama

Electrical Specification

Catatan: Ada sedikit perbedaan antara tabel spesifikasi dan ordering table mengenai supply voltage, yaitu 8–30 VDC versus 7–30 VDC. Untuk engineering dan purchasing, supply voltage final sebaiknya mengikuti part number yang dikonfirmasi manufacturer.

Material

Datasheet juga mencantumkan PE cable sebagai waterproof cable pada bagian cable options.

Cable Connection – RS485 Modbus RTU

Diagram electrical connection pada halaman 4 datasheet memperlihatkan konfigurasi tersebut bersama drawing fisik sensor.

Dimensi

Drawing mekanik pada halaman 4 memperlihatkan:

Certification & Protection

---

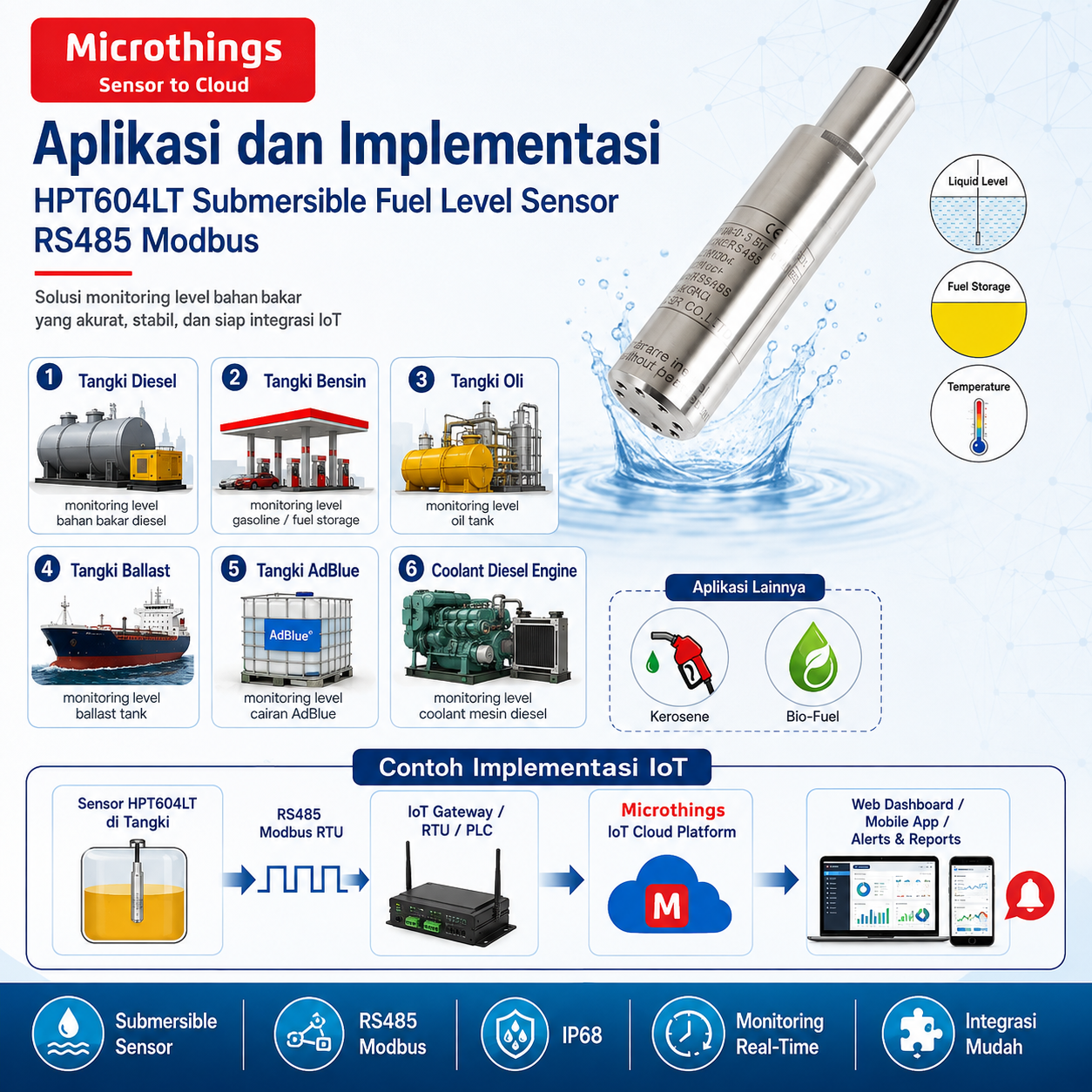

4. Manfaat dan Aplikasi

1. Monitoring Gasoline & Diesel Fuel Tanks

Mengukur level bahan bakar pada tangki gasoline dan diesel.

Manfaat:
Membantu operator mengetahui jumlah bahan bakar dan perubahan level secara digital.

2. Bio-Fuel Level Measurement

HPT604LT dapat digunakan untuk pengukuran level bio-fuel yang kompatibel dengan material sensor.

Manfaat:
Mendukung pengelolaan stok dan monitoring bahan bakar alternatif.

3. Oil Tank Level Measurement

Digunakan untuk monitoring level pada oil tank.

Manfaat:
Memungkinkan data level diintegrasikan ke sistem monitoring terpusat.

4. Ballast Tank Level Measurement

Datasheet mencantumkan aplikasi pada ballast tank.

Manfaat:
Mendukung pemantauan level cairan untuk sistem marine dan tank management.

5. Diesel Engine Coolant Monitoring

Dapat digunakan untuk monitoring coolant container pada diesel engine.

Manfaat:
Membantu pemantauan persediaan coolant dalam sistem operasional.

6. AdBlue Tank Monitoring

Sensor cocok untuk pengukuran level pada AdBlue tank sesuai material/configuration yang digunakan.

Manfaat:
Mendukung pemantauan stok cairan AdBlue pada kendaraan atau fasilitas operasional.

7. Kerosene Level Measurement

HPT604LT juga dicantumkan untuk aplikasi kerosene.

Manfaat:
Memberikan pilihan solusi level monitoring untuk storage tank kerosene.

8. Irregular Tank Monitoring

Profil produk secara khusus menyebut kemampuan membantu pengukuran oil level pada irregular tanks.

Manfaat:
Sistem dapat dikembangkan untuk memperoleh informasi level, volume dan percentage pada desain tangki tertentu.

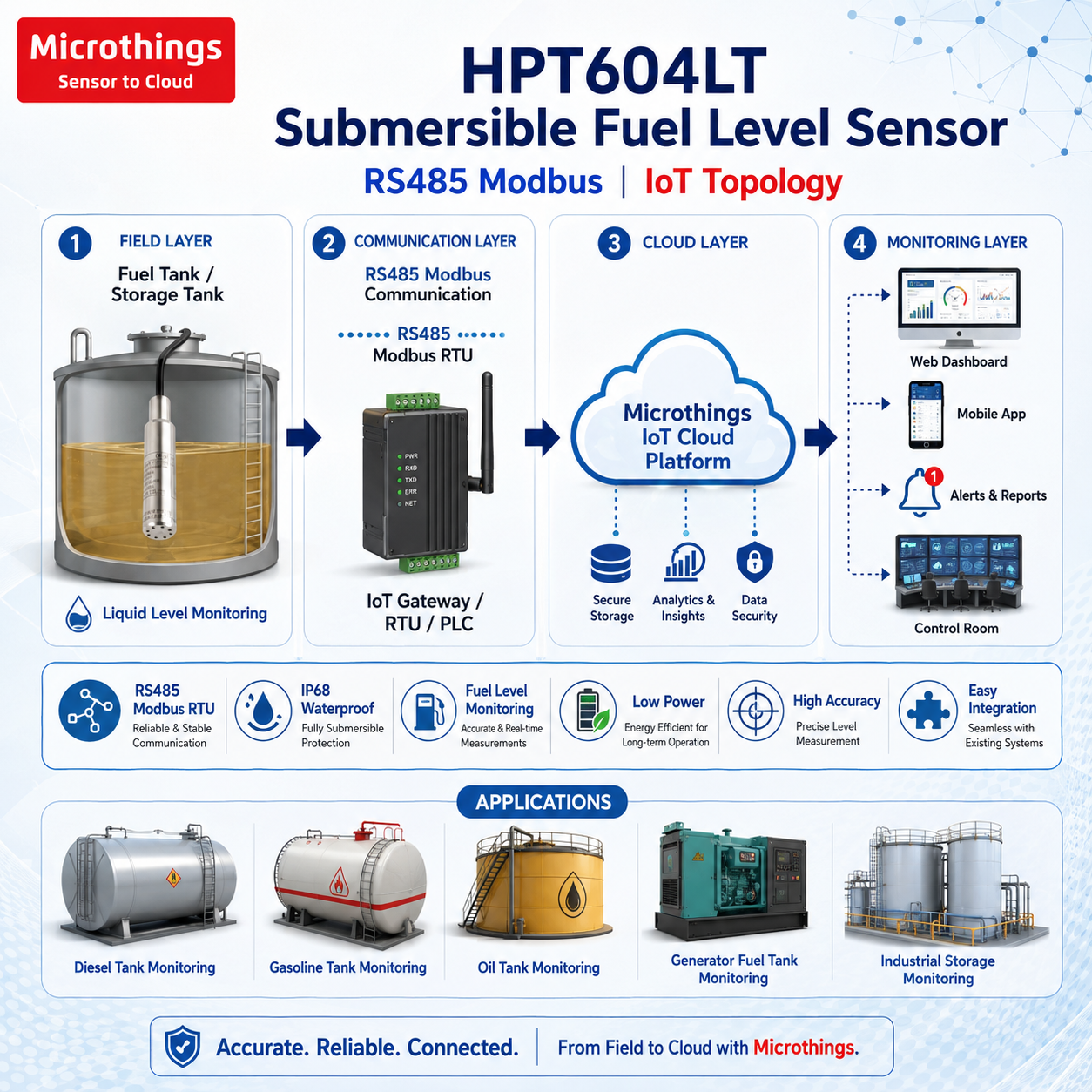

9. Remote Fuel Tank Monitoring

RS485 Modbus RTU dapat dihubungkan dengan IoT gateway atau RTU.

Manfaat:
Data level dapat dikirim ke platform monitoring untuk dashboard, historical data, alarm dan reporting, apabila dipadukan dengan sistem komunikasi/cloud yang sesuai.

10. Industrial Fuel Inventory Monitoring

Data level dapat dimanfaatkan sebagai bagian dari fuel inventory management.

Manfaat:
Mendukung pengawasan penggunaan, pengisian dan ketersediaan bahan bakar di lapangan.

---

5. Standart Paket

Datasheet tidak mencantumkan packing list standar secara eksplisit. Yang dapat dipastikan adalah HPT604LT menggunakan fixed vented cable, dengan panjang kabel dipilih pada saat ordering.

Format yang aman untuk website:

Aksesori Opsional

Datasheet halaman 6 secara tegas menyatakan aksesori berikut dibeli secara terpisah:

Liquid Level Display Control Device – 0008
Locking Flange – 0029
IP68 Deep Water Level Cable Extender – 0028
Desiccant Drying Cartridge – 0010
Terminal Box – 0003
Adapter Converter – 0005
Surge Protection Box – 0014.
