HPT603 Submersible Pressure Water Level Transducer & Transmitter | Microthings

HPT603 Submersible Water Level Sensor merupakan sensor level dan kedalaman cairan tipe submersible dari Holykell yang menggunakan GE piezoresistive sensing element dengan konstruksi utama 316L stainless steel. Perangkat dirancang untuk pengukuran pada air, air laut, groundwater, tangki penyimpanan, minyak, diesel, serta berbagai cairan industri yang kompatibel dengan material sensor.

HPT603 menawarkan rentang pengukuran hingga 200 mH₂O, perlindungan IP68, pilihan output 4–20 mA, 1–5 V, 0–5 V, 0–10 V, 0.5–4.5 V, dan RS485 Modbus RTU, serta berbagai pilihan material kabel untuk air, oil/fuel, maupun aplikasi anti-corrosive. Dengan fleksibilitas konfigurasi tersebut, HPT603 cocok digunakan untuk water level monitoring, groundwater monitoring, pumping station, seawater monitoring, tank monitoring, serta integrasi sistem IoT melalui RTU atau gateway tambahan.

---

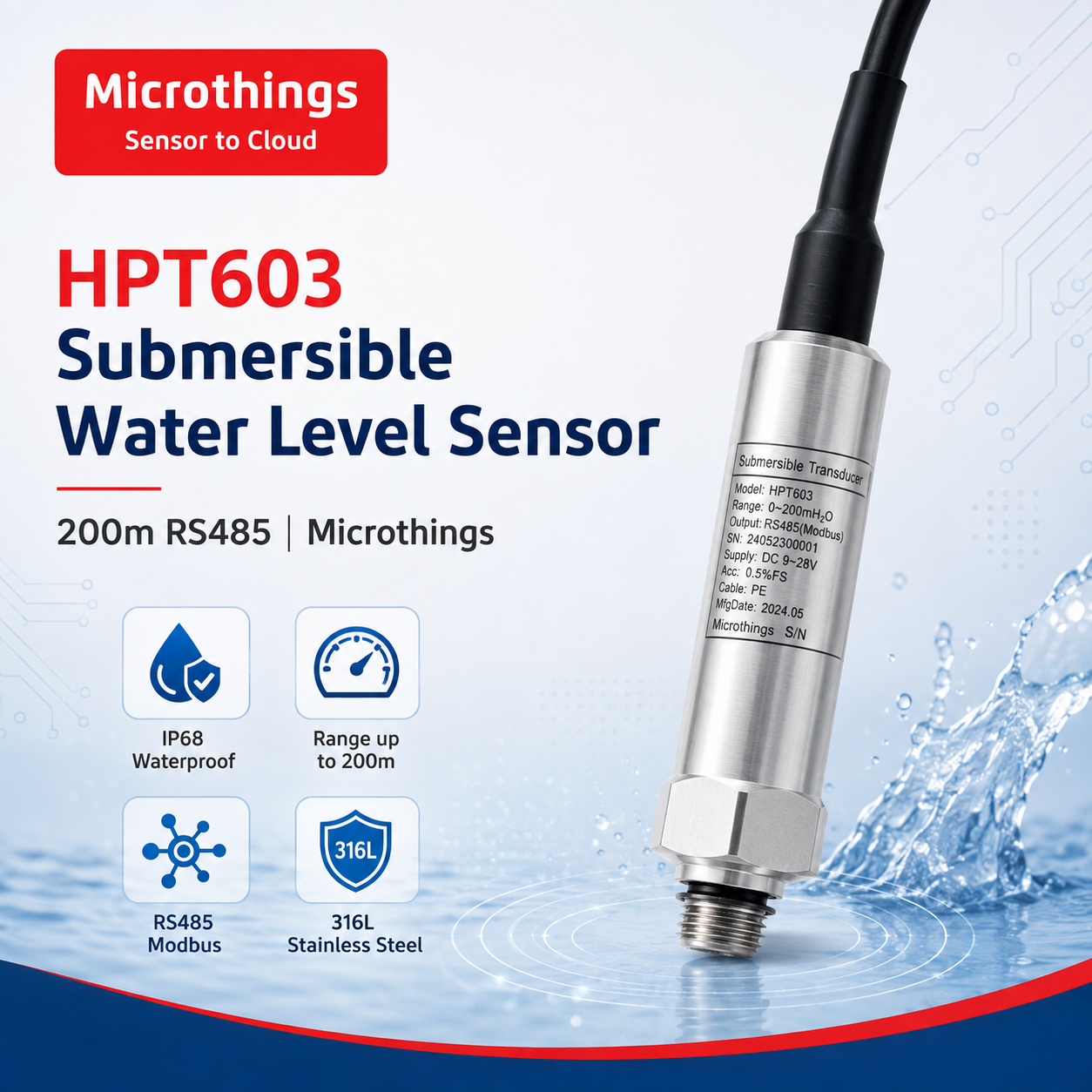

1. Deskripsi Produk

Holykell HPT603 adalah Submersible Pressure Water Level Transducer & Transmitter untuk mengukur liquid level dan kedalaman berdasarkan tekanan hidrostatik. Sensor menggunakan elemen piezoresistive GE yang ditempatkan dalam housing 316L stainless steel dengan konstruksi hermetically sealed sehingga sesuai untuk aplikasi terendam pada berbagai cairan industri dan oil yang kompatibel.

Sensor dilengkapi vented cable dengan tensile strength sekitar 270 lb. Ventilation tube di dalam kabel secara otomatis mengompensasi perubahan tekanan atmosfer di atas tangki atau permukaan air. Filter pada sistem vent membantu mencegah partikulat serta tetesan air masuk ke dalam transducer.

HPT603 menyediakan rentang pengukuran mulai dari 0–0.5 mH₂O hingga 0–200 mH₂O, serta pilihan pressure unit seperti bar, psi, kPa, mbar, dan inWC. Untuk integrasi sistem tersedia output analog maupun digital, termasuk RS485 Modbus RTU, sehingga perangkat dapat dikoneksikan ke PLC, RTU, data logger, industrial gateway, atau platform IoT melalui perangkat komunikasi yang sesuai.

---

2. Fitur Utama Product dan Solusi

1. Submersible Water Level Measurement

HPT603 dirancang untuk dipasang langsung di dalam cairan dan mengukur level berdasarkan tekanan hidrostatik.

Solusi:
Ideal untuk deep well, groundwater, reservoir, tank, serta berbagai aplikasi level monitoring yang membutuhkan sensor terendam.

2. Range Hingga 200 Meter

Rentang pengukuran tersedia dari:

0.5 mH₂O sampai 200 mH₂O.

Solusi:
Satu seri sensor dapat digunakan mulai dari tangki dangkal sampai deep water level monitoring.

3. GE Piezoresistive Pressure Cell

Sensor menggunakan U.S.A imported GE piezoresistive sensing element.

Solusi:
Mendukung pengukuran level yang stabil untuk aplikasi industri dan lingkungan.

4. Konstruksi 316L Stainless Steel

Housing dan sensor standar menggunakan:

316L Stainless Steel.

Solusi:
Memberikan konstruksi industrial untuk berbagai media yang kompatibel dengan 316L stainless steel.

5. IP68 Fully Sealed Waterproof Design

Electrical connection menggunakan fixed vented cable dengan rating:

IP68.

Solusi:
Mendukung penggunaan secara terendam untuk aplikasi water level monitoring jangka panjang.

6. Multiple Signal Output

HPT603 menyediakan pilihan:

• 4–20 mA
• 1–5 V
• 0–5 V
• 0–10 V
• 0.5–4.5 V
• RS485 Modbus RTU

Solusi:
Mempermudah integrasi dengan berbagai jenis analog input, PLC, controller, RTU, data logger, dan gateway.

7. RS485 Modbus RTU

Versi digital menggunakan 4-wire RS485 Modbus RTU.

Solusi:
Cocok untuk sistem distributed monitoring dan industrial IoT yang membutuhkan komunikasi digital.

8. Akurasi hingga ±0.25% FS

Akurasi standar:

≤±0.5% FS

Customized:

≤±0.25% FS, dan ordering table juga menyediakan pilihan 0.1% FS customized.

Solusi:
Tingkat akurasi dapat disesuaikan dengan kebutuhan proyek.

9. Surge & Lightning Protection

Spesifikasi mencantumkan:

Surge ±2000 V digital
Air discharge ±8000 V
Contact discharge ±6000 V.

Solusi:
Membantu melindungi sensor dari gangguan listrik pada instalasi lapangan.

10. Vented Cable Atmospheric Compensation

Ventilation tube membantu mengkompensasi perubahan tekanan atmosfer.

Solusi:
Mendukung pembacaan gauge pressure yang lebih stabil pada aplikasi terbuka.

11. Custom Cable Material

Tersedia:

PE Cable – Waterproof
PU Cable – Oil/Fuel Proof
FEP Cable – Anti-Corrosive.

Solusi:
Material kabel dapat disesuaikan dengan media dan lingkungan aplikasi.

12. Wide Temperature Operation

Working temperature:

-40°C hingga +80°C untuk non-corrosive medium.

Solusi:
Mendukung operasi pada berbagai kondisi temperatur industri.

13. Flexible Process Connection

Pilihan process connection meliputi:

G1/4, G1/2, M20×1.5, M10×1, 1/4″ NPT, 1/2″ NPT, flange mounting, dan customized connection.

Solusi:
Mempermudah instalasi pada berbagai jenis tank, piping, maupun mounting system.

14. Multiple Pressure Types

Tersedia:

Gauge/Relative, serta Absolute Pressure customized.

Solusi:
Memberikan fleksibilitas untuk berbagai metode pengukuran tekanan dan level.

15. International Certification

Datasheet mencantumkan:

ATEX, IECEx, TÜV RoHS, dan CE.

Solusi:
Mendukung penggunaan pada proyek dengan kebutuhan compliance tertentu sesuai konfigurasi dan sertifikat produk.

---

3. Technical Spesifikasi

Spesifikasi Utama

Output dan Power Supply

Material

Process Connection

RS485 Modbus Wiring

Drawing dan electrical connection tersebut diperlihatkan pada halaman 4 datasheet.

Dimensi

Mechanical drawing pada halaman 4 menunjukkan body sensor dengan panjang utama sekitar 88.5 mm, ditambah bagian cable sealing sekitar 50 mm. Dimensi bagian process connection bergantung pada pilihan thread yang digunakan.

---

4. Manfaat dan Aplikasi

1. Deep Well Monitoring

Digunakan untuk pengukuran level pada deep well.

Manfaat:
Memberikan data groundwater depth untuk kebutuhan monitoring jangka panjang.

2. Groundwater Monitoring

HPT603 cocok untuk monitoring muka air tanah.

Manfaat:
Mendukung environmental monitoring dan pengelolaan sumber daya air.

3. Sea Water Level Measurement

Ordering table menyediakan SW = Sea Water sebagai pilihan medium.

Manfaat:
Dapat digunakan untuk sea water level measurement sesuai material/configuration yang dipilih.

4. Irrigation Equipment

Datasheet mencantumkan irrigation equipment sebagai aplikasi.

Manfaat:
Membantu monitoring level air pada jaringan dan infrastruktur irigasi.

5. Pumping Station

Digunakan untuk control of lift and pumping stations.

Manfaat:
Data level dapat digunakan oleh sistem kontrol untuk operasi pompa.

6. Vessel & Storage Tank Monitoring

Sensor dapat digunakan pada vessel dan storage tanks.

Manfaat:
Memungkinkan monitoring level cairan secara kontinu dan integrasi dengan control system.

7. Oil Tank Level Measurement

HPT603 dapat digunakan pada oil tank.

Manfaat:
Mendukung pengelolaan level dan inventory cairan industri.

8. Diesel Fuel Tank Monitoring

Pilihan density diesel dalam ordering table mencakup:

0.83 / 0.84 / 0.85 / 0.86 g/cm³.

Manfaat:
Sensor dapat dikonfigurasi untuk monitoring level diesel sesuai karakteristik medium.

9. Gasoline & Fuel Tank Monitoring

Datasheet mencantumkan gasoline dan diesel fuel tank monitoring sebagai aplikasi.

Manfaat:
Mendukung sistem fuel level monitoring pada storage maupun operational tank.

10. Industrial Liquid Level Monitoring

Output analog dan digital memberikan fleksibilitas untuk industrial control system.

Manfaat:
Dapat diintegrasikan ke PLC, RTU, HMI, data logger, maupun monitoring system.

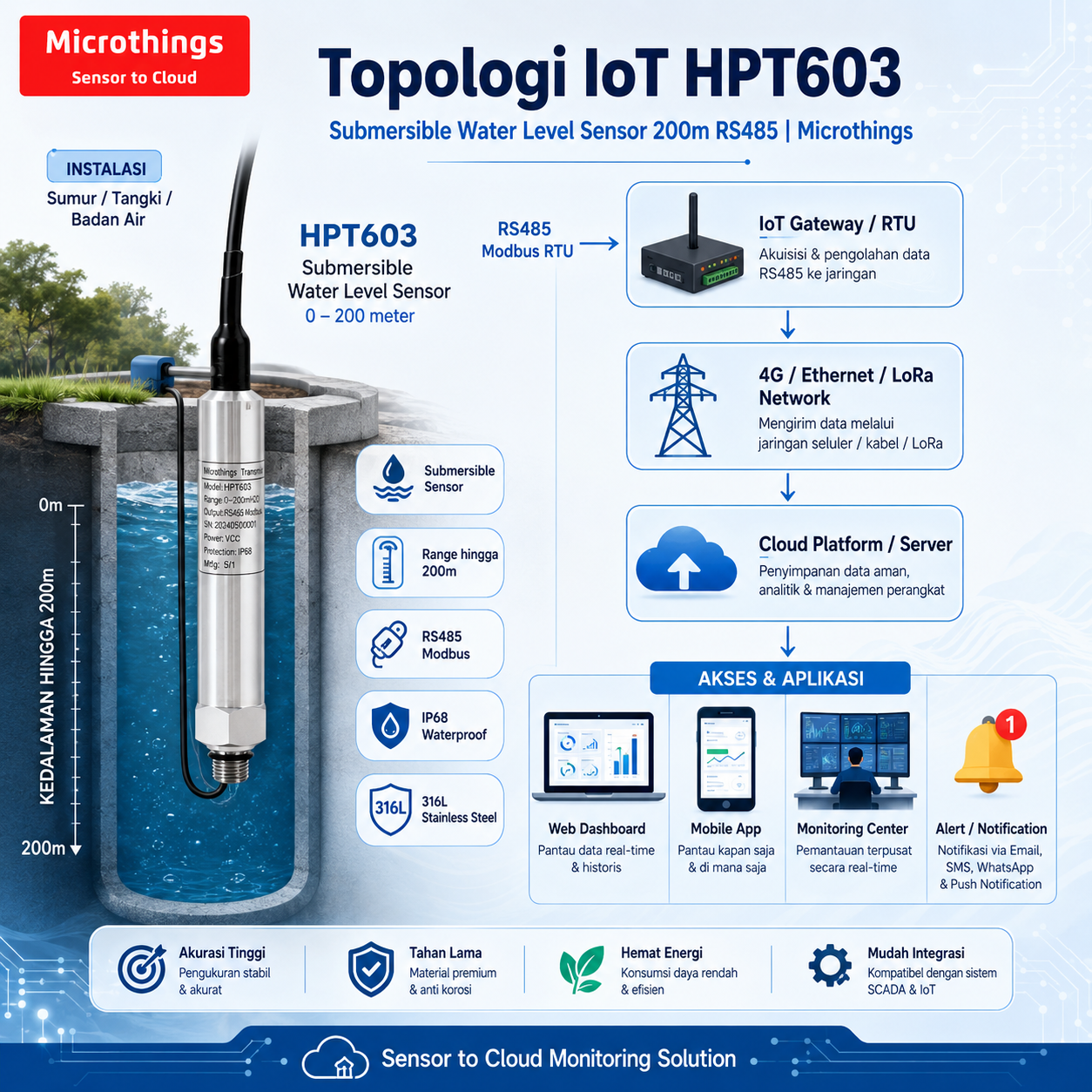

11. Remote IoT Level Monitoring

Dengan output RS485 Modbus RTU, HPT603 dapat terhubung ke IoT gateway atau cellular RTU.

Manfaat:
Data level dapat diteruskan ke cloud untuk dashboard, historical trend, alarm, notification, dan reporting. Fitur cloud membutuhkan gateway/platform tambahan dan bukan konektivitas wireless bawaan sensor.

12. Smart Water Management

Sensor dapat menjadi field instrument pada water management system.

Manfaat:
Mendukung monitoring groundwater, irrigation, pumping station, reservoir, dan storage secara terpusat.

---

5. Standart Paket

Datasheet tidak menetapkan standard packing list secara khusus. Isi akhir sangat bergantung pada range, output, process connection, cable material, dan cable length yang dipilih.

Aksesori Opsional – Dijual Terpisah

Datasheet halaman 6 secara jelas menyatakan aksesori berikut harus dibeli terpisah:
