Edge IoT Gateway USR-M300

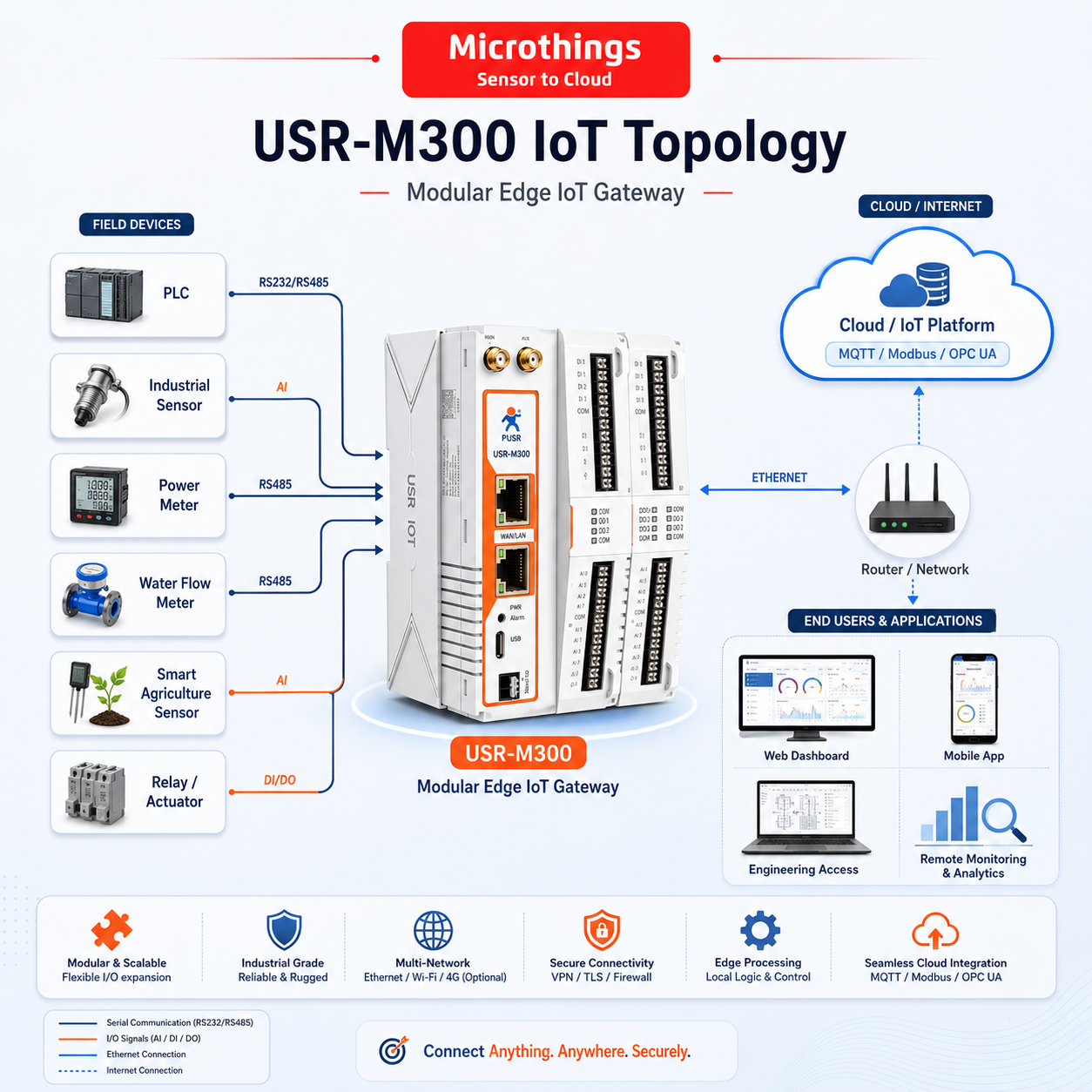

USR-M300 adalah gateway IOT tepi yang andal dan dapat ditingkatkan. Perangkat ini mengintegrasikan pengumpulan tepi, perhitungan data, pembacaan dan penulisan data, pelaporan aktif, kontrol tautan, pengumpulan IO, dan kontrol, serta fungsi lainnya. Protokol pengumpulan termasuk protokol Modbus standar dan berbagai protokol PLC umum, serta protokol khusus industri. Produk ini juga dilengkapi dengan routing, VPN, dan fungsi pemrograman grafis untuk memastikan keamanan transmisi data. Dengan pemrograman grafis, pengguna dapat mengembangkan secara independen untuk mencapai fungsi yang dibutuhkan. USR-M300 tertanam dalam kernel Linux, dengan frekuensi utama hingga 1,2 GHz. Ini dapat mengakses Internet melalui port Ethernet, ADSL, dan jaringan seluler LTE cat4 untuk pencarian jaringan yang mudah. Digunakan secara luas dalam berbagai solusi industri cerdas seperti robot industri, pabrik pintar, pertanian cerdas, sistem manajemen air cerdas, dll.

FITUR:
-Prosesor dual-core dengan kinerja ultra-tinggi, frekuensi utama mencapai 1.2 GHz, memberikan sumber daya pemrosesan tinggi untuk komputasi tepi.
-Mendukung pengembangan Python untuk aplikasi pengguna kustom.
-Mendukung pemrograman grafis untuk memudahkan pengembangan pengguna.
-LTE 4G dan jaringan Ethernet saling menjadi cadangan untuk memastikan transmisi jaringan stabil tanpa waktu henti.
-Terintegrasi dengan 1 * WAN/LAN dan 1 * port Ethernet LAN, VPN, dan perlindungan firewall untuk memastikan transmisi data yang aman.
-Terintegrasi dengan 2 port serial: 1 * RS232/485, 1 * RS485, yang dapat mengubah perangkat serial tradisional menjadi perangkat IOT.
-Dilengkapi dengan antarmuka IO: 2 * DI, 2 * DO, 2 * AI, mendukung modul IO yang dapat diperluas dengan fleksibel.
-Fungsi gateway tepi yang kuat: mendukung pengumpulan tepi, komputasi tepi, pelaporan kelompok, dan mendukung pengumpulan real-time hingga 2000 titik.
-Mendukung protokol industri utama termasuk Modbus TCP/RTU, protokol PLC, dan OPC UA Server.
-Mendukung 2 saluran soket, setiap saluran mendukung protokol TCP(SS)/UDP, MQTT(S).
-Dukungan cloud: MQTT melalui AWS IOT, Alibaba Cloud, dan PUSR Cloud.

SPESIFIKASI:
Hardware:
Daya Masuk:DC 9~36V
Arus Kerja:Belum Disediakan
Port Serial:Jumlah: 2 port serial
Port Serial 1: RS232/485
Port Serial 2: RS485

Kecepatan Baud:600~230400bps, mendukung kecepatan baud yang ditentukan pengguna
Bit Data:7, 8
Bit Stop:1, 2
Paritas:Tidak Ada, Genap, Ganjil

Antarmuka IO
Digital Input (DI):
Jumlah: 2 DI
Rentang Tegangan untuk Logika Rendah: 0 – 2 V
Rentang Tegangan untuk Logika Tinggi: 9 – 36 V

Antarmuka IO
Digital Output (DO):Jumlah: 2 Relay
Kontak DC:Daya Kontak @R (beban resistif): 10A / 28V DC
Kontak AC (NO):Daya Kontak @R (beban resistif): 10A / 277V AC
Kontak AC (NC):Daya Kontak @R (beban resistif): 5A / 250V AC
AI 2 x Analog input 4-20mA

Karakteristik Fisik

Dimensi: 79.6 x 58 x 110 (mm)
Casing: Casing ABS, Perlindungan IP30
Pemasangan: Pemasangan di rel DIN, Pemasangan di dinding

Perlindungan EMC
ESD (Electrostatic Discharge): IEC61000-4-2, Level 3, Kelas B, Kontak 6KV, Udara 8KV
Surge: IEC61000-4-5, Level 3, Kelas B
EFT (Electrical Fast Transient): IEC61000-4-4, Level 3, Kelas B

Indikator
POW ON: Menyala (Gateway dinyalakan)
OFF: Mati (Gateway tidak dinyalakan)

Indikator:
WORK:
Ketika Perangkat Berfungsi Dengan Baik: Berkedip dengan frekuensi 1 detik.
NET:Berkedip Ketika WAN Terhubung ke Internet
Mati Ketika Tidak Ada Jaringan

Indikator:
DATA:Berkedip Ketika Port Serial Mengirimkan Data:
DO (Digital Output):
Lampu Status Menyala, Output Channel Diaktifkan:
DI (Digital Input):
Lampu Status Menyala, Channel Diaktifkan oleh Sinyal Input:
Indikator DATA akan berkedip ketika port serial sedang mengirimkan data. Indikator DO akan menyala ketika saluran output diaktifkan. Indikator DI akan menyala ketika saluran diaktifkan oleh sinyal input. Indikator ini memberikan informasi visual tentang aktivitas dan status operasional dari port serial dan saluran input/output digital.

Jaringan
-Seluler:
-LTE Cat4
-Frekuensi Global
Perangkat ini mendukung konektivitas seluler dengan teknologi LTE Cat4 dan frekuensi global. Ini memberikan kemampuan untuk terhubung ke jaringan seluler di berbagai wilayah dan negara, memastikan konektivitas yang luas dan handal di seluruh dunia.

Ethernet

-1WAN/LAN + 1LAN
-Kecepatan: 10/100 Mbps
-Mematuhi Standar: IEEE 802.3, IEEE 802.3u
-Dukungan Auto MDI/MDIX
Perangkat ini dilengkapi dengan 1 port WAN/LAN dan 1 port LAN dengan kecepatan 10/100 Mbps. Mendukung standar IEEE 802.3 dan IEEE 802.3u, memastikan kompatibilitas dengan berbagai perangkat dan jaringan. Selain itu, perangkat ini mendukung fungsi auto MDI/MDIX untuk memudahkan konektivitas dan konfigurasi jaringan.

Cellular
Frequency
TDD-LTE: B34/38/39/40/41
FDD-LTE: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28/66
WCDMA：B1/2/4/5/6/8/19
GSM/EDGE:B2/3/5/8

SIM: 1Micro SIM
Antenna: 1SMA-Female

Softaware:
Protokol Jaringan:
ICMP, IPv4, IP, ARP, TCP, UDP, DHCP, DNS, HTTP, MQTT, SNMP
Metode Konfigurasi:Halaman web bawaan
Gateway Modbus:Konversi protokol Modbus RTU/TCP
Kontrol Tautan:Didukung. Titik pengumpulan data, DI, dan AI dapat digunakan sebagai pemicu dan dieksekusi olehDO
IP Routing: Static routing
NTP: √
VPN: PPTP, L2TP, *OpenVPN
SNMP: √

Lainnya:
Approvals: CE*, FCC*, ROHS*
