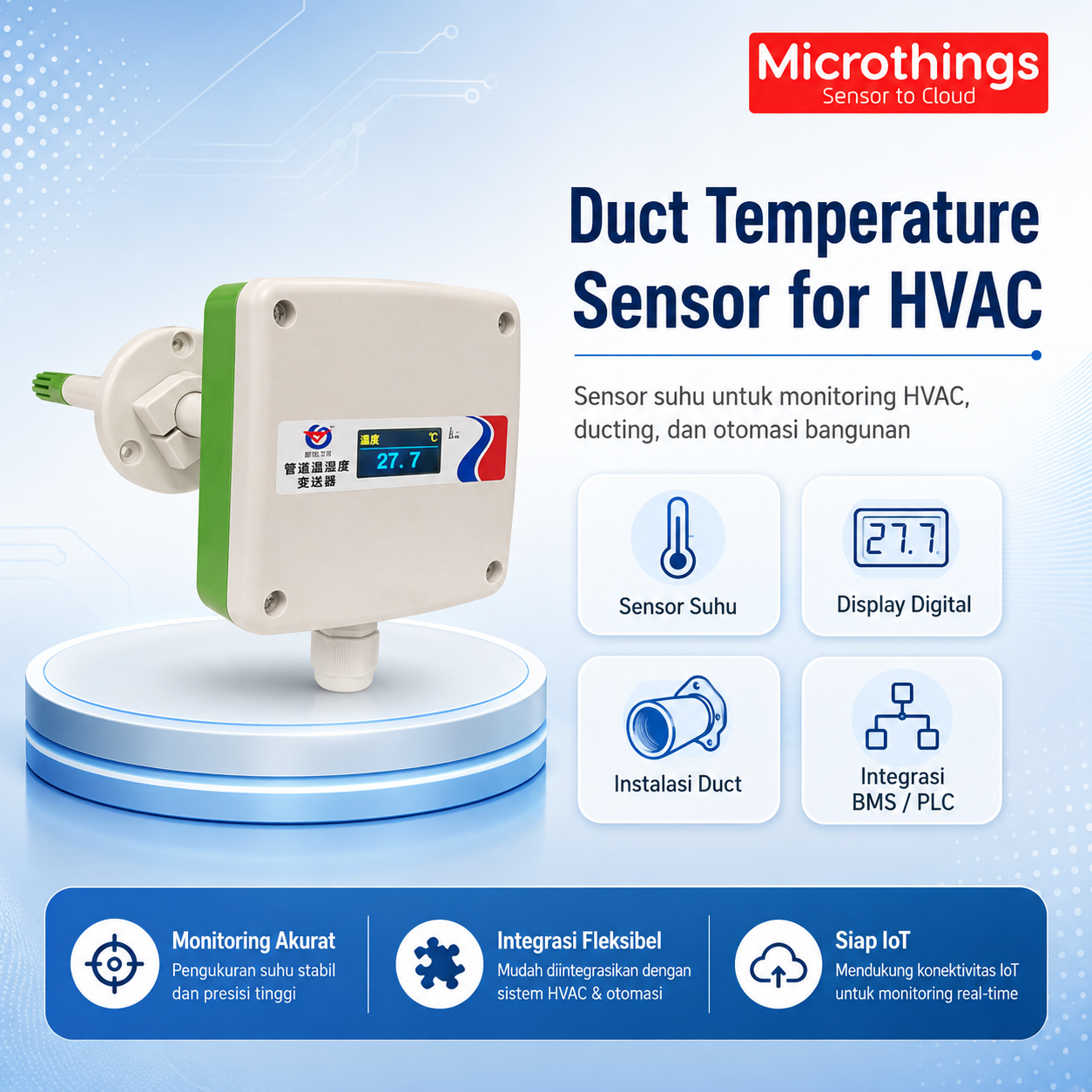

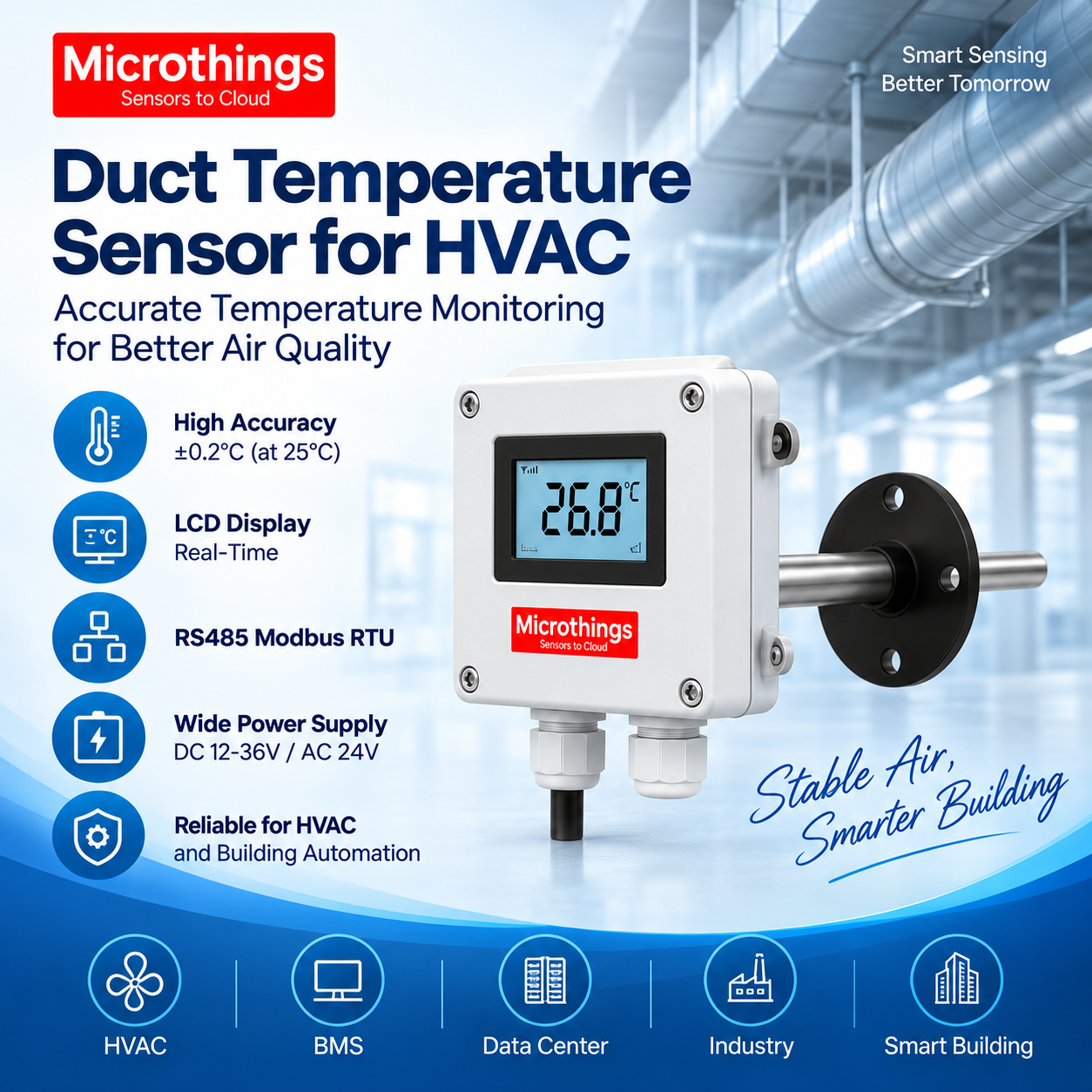

Duct temperature sensor for HVAC

Sensor untuk membaca suhu udara di dalam saluran HVAC. Sensor ini dapat dipakai pada supply air duct, return air duct, ventilation duct, dan AHU.

Sensor memakai probe duct dengan flange. Karena itu, probe dapat masuk langsung ke aliran udara.

Selain itu, sensor memiliki layar LCD. Jadi, teknisi dapat melihat nilai suhu langsung di lokasi tanpa membuka BMS atau dashboard.

Model RS-WD-N01-9A-LCD memakai RS485 Modbus RTU. Karena itu, data dapat dikirim ke PLC, DDC, BMS, RTU, data logger, gateway, SCADA, dan IoT.

Rentang suhu standar adalah -40°C hingga +80°C. Akurasi mencapai ±0,2°C pada 25°C.

Selain itu, waktu respon mencapai ≤25 detik pada aliran udara 1 m/s. Nilai stabilitas jangka panjang adalah ≤0,03°C per tahun.

RS485 dapat dipakai hingga sekitar 2.000 meter. Namun, jarak nyata tetap bergantung pada kabel, grounding, baud rate, dan terminasi.

Sensor ini cocok untuk:

• HVAC
• AHU
• Smart building
• Data center
• Clean room
• Gedung komersial
• Pabrik
• Building automation
• Sistem IoT

Fitur Utama Produk dan Solusi

1. Akurasi Tinggi
   Akurasi suhu mencapai ±0,2°C pada 25°C. Jadi, perubahan suhu dapat dibaca dengan baik.
2. Layar LCD
   Nilai suhu tampil langsung pada alat. Karena itu, teknisi dapat melakukan cek dengan cepat.
3. RS485 Modbus RTU
   Sensor memakai RS485. Selain itu, protokol Modbus RTU memudahkan koneksi ke banyak sistem.
4. Jarak RS485 Hingga ±2.000 Meter
   RS485 dapat dipakai untuk jarak yang cukup jauh. Namun, hasil akhir bergantung pada kondisi instalasi.
5. Alamat Alat Dapat Diatur
   Alamat Modbus dapat diatur dari 1 sampai 254. Jadi, beberapa sensor dapat dipakai dalam satu jalur RS485.
6. Baud Rate Dapat Diubah
   Sensor mendukung baud rate 1200 sampai 115200 bit/s. Sementara itu, nilai bawaan adalah 4800 bit/s.
7. Catu Daya Fleksibel
   Sensor mendukung DC 12-36V atau AC 24V ±20%. Karena itu, alat mudah dipasang pada panel HVAC.
8. Flange Mounting
   Flange membantu proses pasang pada duct. Jadi, instalasi menjadi lebih mudah.
9. Sealing Ring
   Flange memiliki sealing ring. Karena itu, area lubang pada duct dapat lebih rapat.
10. Probe Fleksibel
    Panjang probe dapat disesuaikan hingga sekitar 2 meter. Jadi, titik ukur dapat dipilih sesuai kebutuhan.
11. Respon Cepat
    Waktu respon suhu mencapai ≤25 detik pada aliran udara 1 m/s.
12. Stabil untuk Pemakaian Lama
    Nilai stabilitas mencapai ≤0,03°C per tahun. Karena itu, sensor cocok untuk pemakaian rutin.
13. Kecepatan Udara Hingga 16 m/s
    Sensor dapat dipakai pada duct dengan aliran udara aktif.
14. Dukungan BMS
    Data suhu dapat masuk ke BMS. Selain itu, data dapat dipakai untuk kontrol gedung.
15. Dukungan IoT
    Sensor dapat disambung ke gateway. Setelah itu, data dapat dikirim ke cloud.

Spesifikasi Teknis

Data berikut mengacu pada RS-WD-N01-9A-LCD Industrial Duct LCD Temperature Transmitter.

Namun, jarak RS485 dapat berubah. Kabel, grounding, baud rate, terminasi, dan gangguan listrik dapat memengaruhi hasil.

Manfaat dan Aplikasi

1. Supply Air Duct
   Sensor membaca suhu udara dari AHU menuju area gedung. Jadi, suhu supply air dapat dicek dengan mudah.
2. Return Air Duct
   Sensor membantu membaca suhu udara yang kembali ke sistem HVAC.
3. AHU
   Sensor dapat dipasang pada beberapa titik AHU. Karena itu, kondisi sistem lebih mudah dicek.
4. BMS
   RS485 Modbus memudahkan data masuk ke BMS. Jadi, suhu dapat dilihat dari satu sistem.
5. Smart Building
   Sensor dapat dipakai untuk sistem kontrol gedung. Selain itu, data dapat dipakai untuk alarm.
6. Data Center
   Sensor membantu membaca suhu udara pada area server dan sistem pendingin.
7. Clean Room
   Sensor cocok untuk ruang yang perlu kontrol suhu secara rutin.
8. Gedung Komersial
   Sensor dapat dipakai pada hotel, mall, kantor, sekolah, dan rumah sakit.
9. Pabrik
   Sensor dapat dipakai pada sistem duct dan ventilasi di area industri.
10. Greenhouse
    Sensor membantu membaca suhu udara pada ruang tanam.
11. Data Logger
    Data suhu dapat disimpan sebagai riwayat. Setelah itu, data dapat dipakai untuk melihat tren.
12. Alarm Suhu
    BMS atau IoT dapat memberi alarm jika suhu melewati batas.
13. Perawatan HVAC
    Perubahan suhu dapat membantu teknisi melihat masalah lebih awal. Karena itu, servis dapat dilakukan lebih cepat.
14. Pantau Jarak Jauh
    Sensor dapat masuk ke gateway IoT. Setelah itu, data dapat dilihat dari komputer atau ponsel.

Standar Paket

Paket standar dapat berisi:

• 1x Duct Temperature Sensor for HVAC
• 1x Probe duct
• 1x Flange mounting
• 1x Panduan pengguna
• 1x Label produk
• 1x Kemasan produk
• Dokumen pabrikan sesuai paket
• Aksesori sesuai pesanan
