Pengukuran curah hujan yang akurat menjadi bagian penting dalam sistem weather monitoring, hidrologi, pertanian, pengendalian banjir, serta pemantauan lingkungan. Data curah hujan dapat digunakan untuk mengetahui intensitas hujan, mengamati kondisi cuaca, mendukung pengelolaan sumber daya air, hingga menjadi input dalam sistem monitoring berbasis Internet of Things.

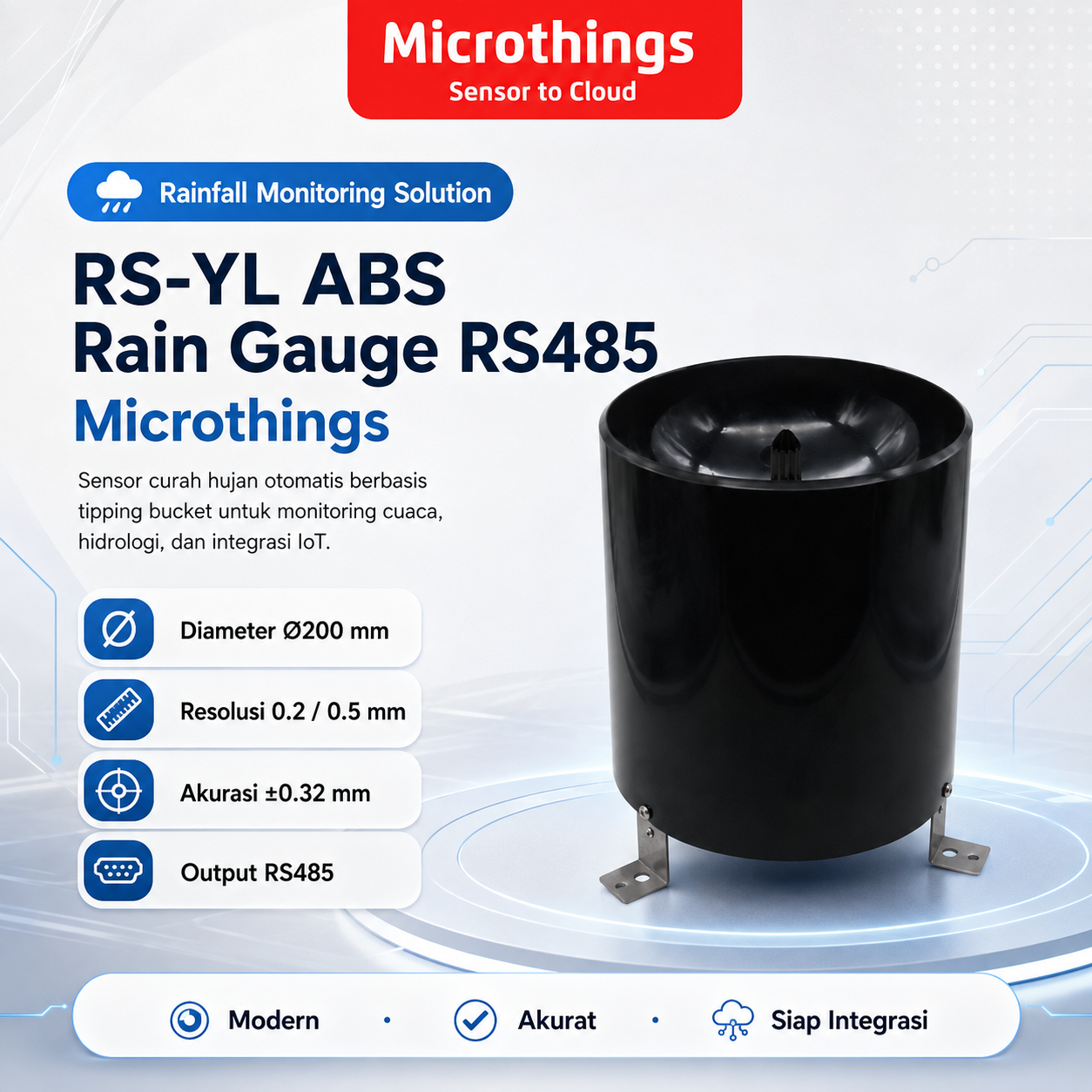

Renke RS-YL ABS Tipping Bucket Rain Gauge merupakan sensor curah hujan otomatis dengan mekanisme tipping bucket yang dirancang untuk mengukur jumlah dan intensitas curah hujan. Sensor menggunakan material ABS engineering plastic serta tersedia dengan berbagai pilihan output seperti RS485, 4-20mA, 0-2V, 0-5V, 0-10V, dan pulse, sehingga lebih mudah diintegrasikan dengan data logger, PLC, RTU, gateway IoT, maupun sistem monitoring lainnya.

Dengan diameter penampung hujan 200 mm, pilihan resolusi 0,2 mm atau 0,5 mm, serta kemampuan membaca intensitas hujan hingga 4 mm/menit, perangkat ini cocok digunakan sebagai bagian dari sistem pemantauan cuaca dan lingkungan yang membutuhkan pengukuran curah hujan secara otomatis.

1. Deskripsi Produk

Renke RS-YL--2-EX ABS Tipping Bucket Rain Gauge** adalah perangkat pengukur curah hujan otomatis yang bekerja menggunakan prinsip tipping bucket. Air hujan masuk melalui bagian rain-bearing mouth, kemudian dialirkan menuju mekanisme bucket di dalam sensor.

Ketika volume air yang terkumpul mencapai nilai tertentu sesuai resolusi sensor, bucket akan berpindah posisi. Gerakan tersebut kemudian dikonversi menjadi sinyal yang dapat digunakan untuk menghitung akumulasi curah hujan.

Renke menggunakan ABS engineering plastic pada bagian utama rain gauge. Material tersebut tidak mudah mengalami korosi sehingga sesuai untuk aplikasi pengamatan cuaca di luar ruangan. Pada bagian funnel juga terdapat sistem penyaring yang membantu mengurangi risiko daun atau kotoran masuk dan menghambat aliran air.

Sensor tersedia dalam beberapa pilihan komunikasi dan sinyal output:

• RS485
• 4-20mA
• 0-2V
• 0-5V
• 0-10V
• Pulse output

Pilihan tersebut memberikan fleksibilitas ketika sensor akan dihubungkan dengan PLC, RTU, industrial IoT gateway, data acquisition system, weather station, atau remote monitoring platform.

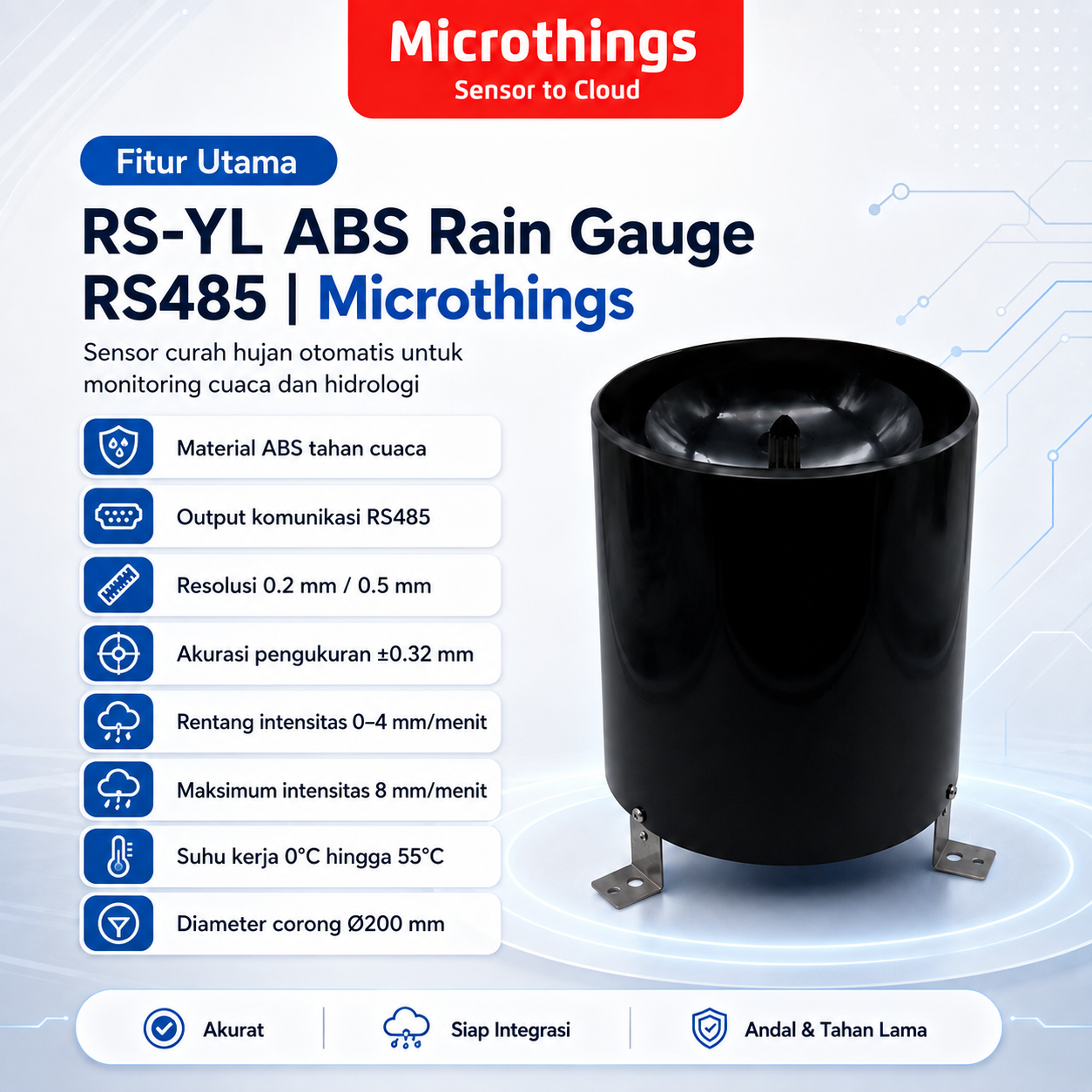

2. Fitur Utama Produk dan Solusi

1. Teknologi Tipping Bucket

Sensor menggunakan mekanisme tipping bucket untuk mengubah volume air hujan menjadi data pengukuran.

Solusi:
Memungkinkan pengukuran curah hujan berlangsung secara otomatis tanpa perlu membaca tabung penampung secara manual.

2. Resolusi 0,2 mm atau 0,5 mm

Tersedia pilihan resolusi 0,2 mm dan 0,5 mm yang dapat dipilih berdasarkan kebutuhan sistem monitoring.

Solusi:
Memberikan fleksibilitas untuk proyek weather monitoring, hidrologi, pertanian, maupun environmental monitoring.

3. Multi Output Interface

Sensor tersedia dengan pilihan:

• RS485
• 4-20mA
• 0-2V
• 0-5V
• 0-10V
• Pulse

Solusi:
Mempermudah integrasi dengan berbagai perangkat industri dan sistem akuisisi data tanpa bergantung pada satu jenis interface saja.

4. Diameter Penampung 200 mm

Diameter rain gauge mencapai Φ200 mm dengan cutting edge angle sekitar 40°–45°.

Solusi:
Menyediakan area penangkapan hujan yang konsisten untuk proses pengukuran curah hujan.

5. Measurement Error ±0,32 mm

Sensor memiliki measurement error yang tercantum sebesar ±0,32 mm pada pengujian artificial precipitation sesuai metode pabrikan.

Solusi:
Mendukung pemantauan curah hujan untuk berbagai aplikasi meteorologi dan hidrologi.

6. ABS Engineering Plastic

Bagian housing dan rain-bearing mouth menggunakan material ABS.

Solusi:
Material tidak mengalami karat seperti logam biasa serta membantu menghasilkan perangkat yang ringan dan mudah dipasang.

7. Sistem Penyaring Kotoran

Pada bagian funnel terdapat mesh/filter yang dirancang untuk membantu mencegah daun dan benda asing menghambat saluran air.

Solusi:
Mengurangi kemungkinan gangguan pengukuran akibat tersumbatnya saluran air.

8. Level Adjustment Bubble

Pada chassis terdapat level adjustment bubble untuk membantu proses pemasangan sensor agar tetap horizontal.

Solusi:
Mempermudah teknisi mendapatkan posisi instalasi yang sesuai untuk menjaga konsistensi kerja tipping bucket.

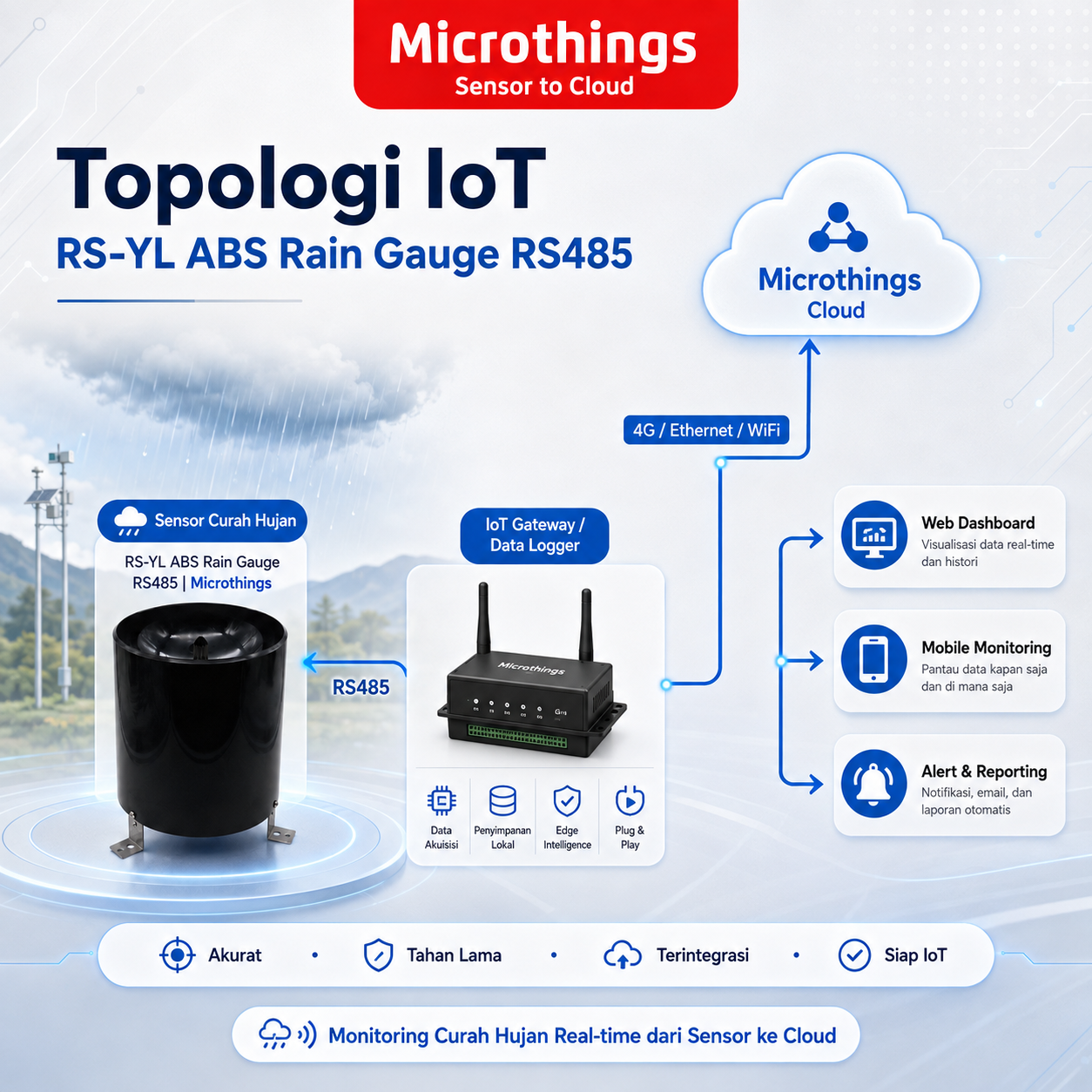

9. Mendukung Integrasi Sistem IoT

Output sensor dapat diteruskan melalui PLC, RTU atau IoT gateway menuju server dan aplikasi monitoring.

Solusi:
Data curah hujan dapat dikembangkan menjadi sistem remote rainfall monitoring yang memberikan informasi kondisi lapangan secara terpusat.

10. Desain Compact

Berdasarkan spesifikasi yang diberikan, ukuran perangkat sekitar 200 × 260 mm.

Solusi:
Mendukung instalasi pada weather station, tiang monitoring, area pertanian, stasiun hidrologi, maupun lokasi pengamatan lapangan.

3. Technical Specification

Parameter	Spesifikasi
Brand	Renke
Product	ABS Tipping Bucket Rain Gauge
Model Series	RS-YL*-*-2-EX
Measurement Object	Rainfall / Precipitation
Measurement Principle	Tipping Bucket
Housing Material	ABS Engineering Plastic
Tipping Bucket Material	ABS Plastic
Rain-bearing Mouth Material	ABS Plastic
Rain Gauge Cylinder Diameter	Φ200 mm
Resolution	0,2 mm / 0,5 mm optional
Cutting / Sharp Edge Angle	40°–45°
Measurement Error	±0,32 mm
Rainfall Intensity Range	0–4 mm/min
Maximum Permitted Rainfall Intensity	8 mm/min
Working Temperature	0°C–55°C
Working Humidity	<95% RH pada 40°C
RS485 Power Supply	DC 4,5–30V
Analog Version Power Supply	DC 10–30V
Maximum Power Consumption	0,24 W
RS485 Output	Available
Current Output	4-20mA
Voltage Output	0-2V / 0-5V / 0-10V
Pulse Output	Available
Installation Assistance	Integrated level adjustment bubble
Product Dimension	±200 × 260 mm berdasarkan spesifikasi gambar

Data teknis utama mengenai diameter, resolusi, suhu operasi, power supply, measurement error, rainfall intensity, dan opsi output juga dicantumkan pada halaman resmi produk Renke.

Catatan spesifikasi: gambar produk yang digunakan untuk penyusunan konten ini mencantumkan ukuran 200 × 260 mm, sedangkan halaman produk Renke saat ini mencantumkan tinggi sekitar 255 mm untuk RS-YL*-*-2-EX. Untuk quotation atau proyek yang memerlukan drawing mekanik presisi, dimensi akhir sebaiknya dikonfirmasi berdasarkan SKU dan datasheet yang disertakan pada pesanan.

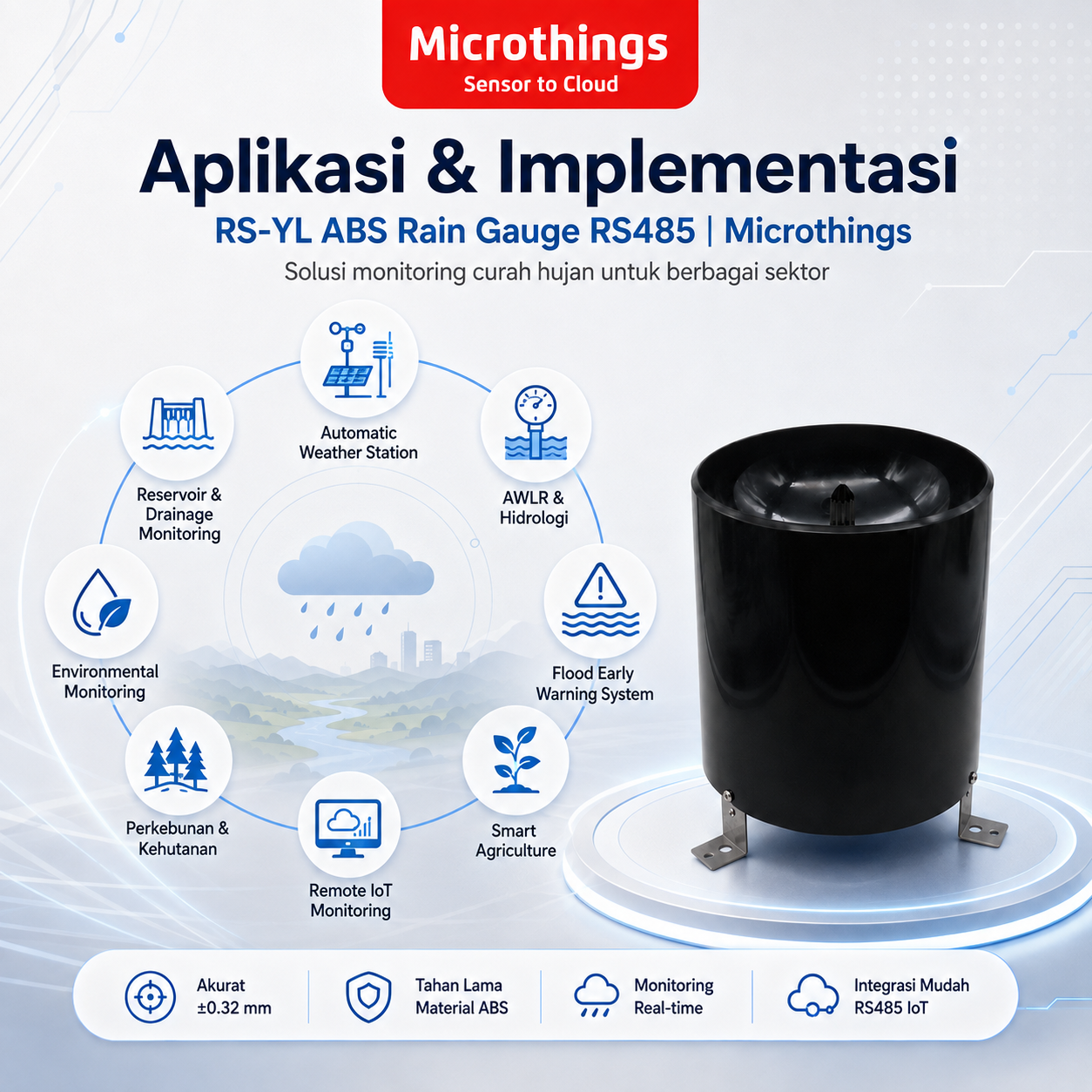

4. Manfaat dan Aplikasi

1. Automatic Weather Station

Digunakan untuk mengukur curah hujan sebagai salah satu parameter dalam sistem Automatic Weather Station (AWS).

2. Stasiun Hidrologi

Membantu pengumpulan data curah hujan untuk monitoring sungai, daerah aliran sungai, waduk, bendungan, dan sumber daya air.

3. Sistem Peringatan Dini Banjir

Data intensitas dan akumulasi hujan dapat menjadi salah satu parameter pada Flood Early Warning System.

4. Automatic Water Level Recorder

Rain gauge dapat dikombinasikan dengan sensor level air pada sistem AWLR untuk memberikan informasi tambahan mengenai hubungan antara curah hujan dengan perubahan ketinggian air.

5. Smart Agriculture

Mendukung pengelolaan pertanian dengan memberikan informasi kondisi curah hujan pada area perkebunan atau lahan pertanian.

6. Sistem Irigasi

Informasi curah hujan dapat digunakan sebagai salah satu parameter pengambilan keputusan pada sistem irigasi otomatis.

7. Environmental Monitoring

Cocok digunakan sebagai bagian dari sistem pemantauan kondisi lingkungan dan meteorologi.

8. Flood Control dan Drainage Monitoring

Data intensitas hujan dapat membantu operator mengamati kondisi hujan pada area yang memiliki risiko genangan atau banjir.

9. Forestry Monitoring

Rain gauge dapat ditempatkan di area kehutanan untuk mengumpulkan data presipitasi sebagai bagian dari environmental observation.

10. IoT Rainfall Monitoring

Sensor dapat dihubungkan dengan industrial IoT gateway untuk meneruskan data ke server atau dashboard sehingga operator dapat melakukan pemantauan dari lokasi berbeda.

Renke secara resmi menyebut penggunaan ABS tipping bucket rain gauge untuk meteorological station, hydrological station, field observation, environmental protection, flood control and drainage, agriculture, serta forestry.

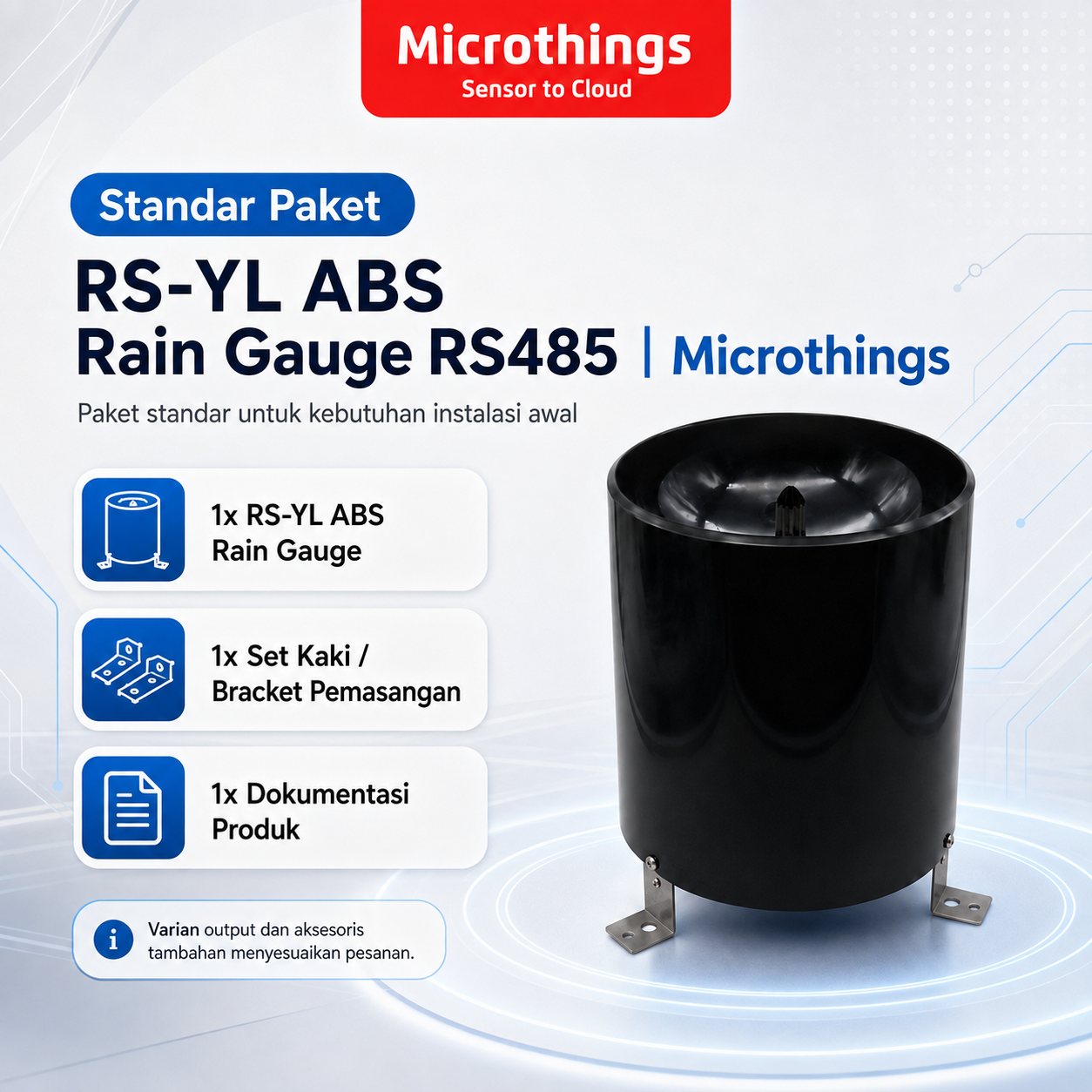

5. Standar Paket

Untuk menjaga informasi produk tetap akurat, isi paket sebaiknya mengikuti konfigurasi SKU yang dipesan.

Isi utama

• 1 × Renke RS-YL Series ABS Tipping Bucket Rain Gauge

Bagian yang terintegrasi pada perangkat

• Rain-bearing funnel
• ABS housing
• Tipping bucket mechanism
• Filter / mesh
• Supporting / mounting legs
• Signal connection section
• Level adjustment mechanism

Catatan: halaman resmi yang menjadi referensi tidak memberikan packing list lengkap mengenai kabel, expansion bolt, power supply, converter, atau aksesori tambahan. Oleh karena itu, komponen tersebut sebaiknya tidak dicantumkan sebagai paket standar sebelum dikonfirmasi berdasarkan quotation atau SKU Renke yang dipilih.
