Sensor Tingkat Ultrasonik Berbasis Internet of Things

Latar Belakang Pengukuran Level Industri

Informasi level dibutuhkan dalam pengelolaan tangki air, bahan bakar, minuman, cairan proses, dan tempat penyimpanan material. Data tersebut membantu operator mengetahui jumlah bahan yang tersedia serta mengatur proses pengisian dan pengosongan. Selain itu, level dapat digunakan untuk menjaga pompa agar tidak bekerja tanpa cairan. Pemeriksaan manual masih dapat dilakukan pada beberapa tempat, tetapi cara tersebut hanya menunjukkan kondisi saat petugas berada di lokasi. Oleh sebab itu, sistem otomatis diperlukan agar setiap perubahan dapat dicatat secara berkala.

Mengapa Sensor Tingkat Ultrasonik Dibutuhkan?

Beberapa media tidak sesuai jika diukur menggunakan sensor yang terendam atau menyentuh bahan secara langsung. Cairan yang meninggalkan kerak, material yang mudah menempel, serta tangki yang sulit dibuka dapat meningkatkan kebutuhan perawatan. Sebaliknya, metode ultrasonik membaca level dari bagian atas tanpa memasukkan komponen ke dalam media. Karena itu, risiko penyumbatan dan keausan mekanis dapat dikurangi. Namun, kondisi uap, busa, debu, dan bentuk permukaan tetap perlu diperhatikan saat memilih perangkat.

Mengenal Ultrasonic Level Transducer UE3005

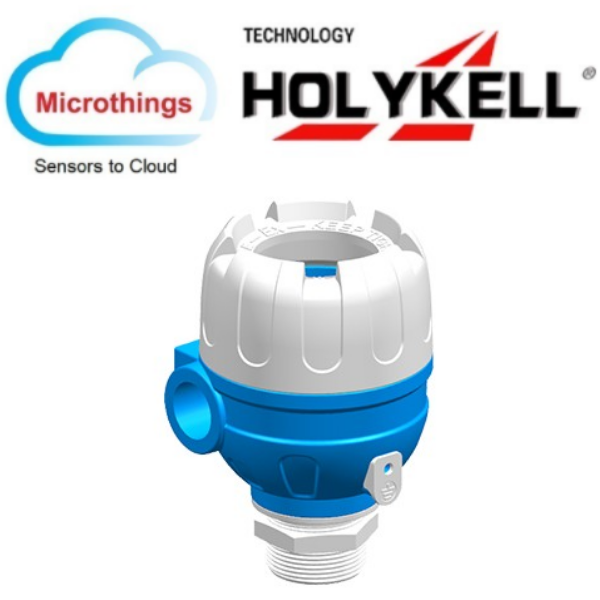

UE3005 merupakan transduser ultrasonik untuk pengukuran level jarak pendek. Produk ini menggabungkan elemen ultrasonik, sensor suhu, rangkaian servo, dan rangkaian transmisi dalam satu perangkat yang ringkas. Selain pengukuran cairan, UE3005 dapat digunakan untuk material padat, minuman, dan pemantauan nonkontak pada gudang pertanian. Perangkat juga menyediakan layar OLED agar nilai dapat dibaca langsung dari lokasi pemasangan.

Cara Kerja Pengukuran Ultrasonik

Transduser memancarkan pulsa suara berfrekuensi tinggi menuju permukaan media. Setelah mengenai cairan atau material, sebagian gelombang dipantulkan kembali menuju sensor. Perangkat kemudian menghitung waktu yang dibutuhkan sejak pulsa dikirim sampai pantulan diterima. Selanjutnya, waktu tersebut diubah menjadi jarak berdasarkan kecepatan suara di udara. Jika tinggi tangki sudah dimasukkan, sistem dapat menghitung level dengan mengurangi jarak pantulan dari tinggi acuan.

Hubungan antara Jarak dan Level

Sensor sebenarnya membaca jarak dari permukaan transduser menuju media. Ketika tangki hampir kosong, jarak yang dibaca menjadi lebih besar. Sebaliknya, nilai jarak mengecil saat permukaan media naik. Sistem kemudian mengubah hasil tersebut menjadi level atau persentase isi. Oleh sebab itu, tinggi tangki, titik kosong, dan batas penuh perlu dimasukkan dengan benar. Kesalahan pada salah satu nilai dapat membuat dashboard menampilkan hasil yang tidak sesuai.

Pengertian Zona Buta Ultrasonik

Zona buta adalah area dekat permukaan sensor yang belum dapat digunakan untuk pengukuran. Setelah memancarkan pulsa, transduser membutuhkan waktu singkat sebelum siap menerima pantulan. Jika media berada terlalu dekat, pantulan kembali saat sensor masih dalam proses pemulihan. Akibatnya, nilai dapat hilang atau tidak stabil. UE3005 mempunyai zona buta kecil, sekitar 6 sentimeter atau hingga kurang lebih 15 sentimeter berdasarkan rentang dan konfigurasi yang digunakan.

Pentingnya Memeriksa Zona Buta

Batas level tertinggi tidak boleh masuk ke area buta. Oleh karena itu, jarak antara transduser dan permukaan media saat tangki penuh harus lebih besar daripada nilai zona buta. Ruang tambahan juga sebaiknya disediakan untuk menghadapi gelombang cairan atau proses pengisian. Dengan cara tersebut, permukaan tidak terlalu dekat dengan sensor. Selain menjaga kestabilan data, ruang aman membantu melindungi transduser dari percikan dan benturan material.

Cara Mengurangi Dampak Zona Buta

Zona buta tidak dapat dihilangkan sepenuhnya, tetapi pengaruhnya dapat dikurangi melalui pemasangan yang tepat. Sensor dapat ditempatkan lebih tinggi menggunakan nozzle pendek yang memiliki diameter cukup besar. Selain itu, batas penuh dapat ditentukan sebelum media memasuki area buta. Sistem juga dapat memakai alarm tinggi sebagai peringatan awal. Namun, nozzle yang terlalu sempit atau panjang dapat menghasilkan pantulan tambahan sehingga desain sambungan perlu diperiksa lebih dahulu.

Rentang Pengukuran UE3005

UE3005 dirancang untuk pengukuran jarak pendek dengan pilihan rentang sekitar satu meter dan dua meter. Karena itu, perangkat sesuai untuk tangki kecil, wadah proses, tempat penyimpanan minuman, dan aplikasi dengan ketinggian terbatas. Rentang akhir harus dipilih berdasarkan jarak dari sensor menuju titik terendah media. Selain itu, zona buta perlu dimasukkan dalam perhitungan. Produk dengan rentang lebih panjang perlu dipertimbangkan jika tinggi wadah melebihi kemampuan UE3005.

Tingkat Akurasi Pengukuran

Spesifikasi UE3005 mencantumkan akurasi sekitar ±1 milimeter atau ±2 milimeter sesuai konfigurasi. Selain itu, resolusi tampilannya mencapai satu milimeter. Namun, hasil di lapangan tetap dipengaruhi oleh posisi pemasangan, suhu udara, busa, uap, bentuk permukaan, dan pantulan dari struktur tangki. Oleh sebab itu, nilai awal perlu dibandingkan dengan pengukuran referensi. Pengujian dapat dilakukan pada kondisi kosong, setengah penuh, dan mendekati batas maksimum.

Fungsi Sensor Suhu Internal

Kecepatan suara di udara berubah saat suhu ikut berubah. Kondisi tersebut dapat memengaruhi hasil perhitungan jarak. Oleh sebab itu, UE3005 menggabungkan sensor suhu untuk membantu proses kompensasi. Perangkat menyesuaikan pengolahan sinyal berdasarkan kondisi temperatur di sekitar jalur pengukuran. Meskipun demikian, perubahan suhu yang sangat cepat dan tidak merata masih dapat memengaruhi pembacaan. Lokasi dengan uap panas membutuhkan evaluasi tambahan sebelum instalasi.

Sudut Pancaran Gelombang

UE3005 memiliki desain sudut pancaran kurang dari sekitar sembilan derajat. Arah yang relatif sempit membantu sensor memusatkan gelombang pada permukaan media. Selain itu, pancaran tersebut mengurangi kemungkinan sinyal mengenai dinding tangki pada pemasangan yang tepat. Namun, diameter area pancaran akan membesar seiring bertambahnya jarak. Karena itu, ruang di bawah sensor harus bebas dari pipa, tangga, pengaduk, dan struktur lain.

Waktu Respons UE3005

Waktu respons produk tercantum kurang dari sekitar 200 milidetik. Kemampuan tersebut membantu perangkat mengikuti perubahan level dengan cepat pada aplikasi jarak pendek. Namun, data pada dashboard tidak selalu diperbarui setiap 200 milidetik. Kecepatan tampilan tetap bergantung pada PLC, RTU, gateway, jaringan, dan interval pengiriman. Oleh sebab itu, interval cloud perlu disesuaikan dengan kecepatan proses serta kebutuhan pengguna.

Pilihan Sinyal Keluaran

UE3005 menyediakan output 4 sampai 20 mA, 1 sampai 5 V, 1 sampai 10 V, serta RS485 Modbus sesuai pilihan produk. Sinyal analog dapat diterima oleh PLC, RTU, data logger, atau remote I/O. Sementara itu, RS485 sesuai untuk pengiriman data digital menuju gateway yang kompatibel. Jenis keluaran perlu dipastikan saat pemesanan karena metode instalasinya berbeda. Setelah itu, pengaturan skala dan komunikasi harus diuji sebelum sistem digunakan.

Integrasi Output 4 sampai 20 mA

Pada sistem analog, sinyal terendah dapat mewakili kondisi kosong, sedangkan sinyal tertinggi menunjukkan batas penuh. PLC kemudian mengubah arus tersebut menjadi satuan meter, sentimeter, atau persentase. Namun, nilai minimum serta maksimum pada PLC harus sama dengan konfigurasi sensor. Kesalahan skala dapat membuat level terlihat terlalu tinggi atau rendah. Oleh sebab itu, teknisi perlu membandingkan nilai pada PLC dengan layar OLED dan kondisi aktual.

Integrasi RS485 Modbus

Komunikasi RS485 memungkinkan gateway membaca data dalam bentuk digital. Alamat perangkat, baud rate, parity, dan stop bit perlu disamakan antara sensor dan gateway. Selain itu, daftar register Modbus harus mengikuti dokumen produk yang digunakan. Jika beberapa alat berada dalam satu jaringan, setiap perangkat membutuhkan alamat berbeda. Dengan konfigurasi yang benar, data level dapat diteruskan menuju sistem cloud tanpa konversi analog tambahan.

Catu Daya dan Konsumsi Energi

UE3005 membutuhkan sumber daya sekitar 12 sampai 24 V DC dengan konsumsi kurang dari 1,5 watt. Tegangan perlu stabil agar proses pengiriman dan penerimaan pulsa berjalan dengan baik. Selain itu, polaritas kabel harus diperiksa sebelum perangkat diaktifkan. Jalur daya sebaiknya dilengkapi sekering dan perlindungan lonjakan sesuai kondisi lokasi. Kabel sensor juga perlu dijauhkan dari motor, inverter, dan sumber gangguan listrik lainnya.

Material dan Perlindungan Perangkat

Produk tersedia dengan material cast aluminium dan stainless steel 304 pada bagian tertentu. Spesifikasi juga mencantumkan perlindungan IP66 untuk housing pada konfigurasi terkait. Tingkat tersebut membantu perangkat menghadapi debu serta semprotan air sesuai batas desainnya. Namun, sensor tidak sebaiknya dianggap aman untuk seluruh kondisi terendam. Konektor, terminal, kabel, dan sambungan proses tetap membutuhkan pemasangan yang rapat serta perlindungan tambahan jika berada di luar ruangan.

Penempatan Sensor pada Tangki

Sensor perlu dipasang pada bagian atas dengan arah pancaran tegak lurus menuju permukaan media. Posisi sebaiknya tidak terlalu dekat dengan dinding karena pantulan dari sisi tangki dapat mengganggu pembacaan. Selain itu, perangkat perlu dijauhkan dari jalur masuk cairan. Aliran yang jatuh langsung di bawah transduser dapat menghasilkan nilai yang terus berubah. Titik dengan permukaan relatif tenang akan memberikan hasil yang lebih stabil.

Menghindari Gangguan dari Struktur Internal

Pipa, tangga, penyangga, pengaduk, dan sekat dapat memantulkan gelombang sebelum mencapai media. Akibatnya, sensor mungkin membaca struktur tersebut sebagai permukaan cairan. Oleh sebab itu, area pancaran perlu diperiksa sejak tahap desain. Jika struktur tidak dapat dihindari, posisi sensor dapat dipindahkan atau diberi arah yang lebih sesuai. Namun, transduser tetap perlu menghadap permukaan media agar pantulan dapat kembali dengan baik.

Pengaruh Busa pada Permukaan Cairan

Busa dapat menyerap atau menyebarkan gelombang suara. Lapisan tipis mungkin belum memberikan gangguan besar, tetapi busa tebal dapat membuat pantulan melemah. Selain itu, karakter busa berbeda pada setiap cairan. Oleh sebab itu, kondisi proses perlu diuji sebelum sensor digunakan sebagai alat utama. Jika pantulan tidak stabil, teknologi radar atau metode kontak dapat dipertimbangkan sebagai pilihan lain.

Pengaruh Uap dan Kondensasi

Uap yang padat dapat mengubah jalur serta kecepatan gelombang suara. Sementara itu, kondensasi pada permukaan transduser dapat melemahkan pancaran. Kondisi tersebut sering muncul pada tangki panas atau proses dengan perbedaan suhu yang besar. Oleh sebab itu, lokasi pemasangan perlu mempertimbangkan ventilasi dan arah uap. Pelindung, pembersihan, atau teknologi lain mungkin dibutuhkan jika kondensasi terjadi secara terus-menerus.

Pengukuran Material Padat

UE3005 dapat digunakan untuk material padat pada rentang yang sesuai. Namun, permukaan bahan padat biasanya tidak rata seperti cairan. Tumpukan dapat membentuk kemiringan dan menghasilkan pantulan ke arah yang berbeda. Karena itu, sensor sebaiknya diarahkan menuju area yang mewakili ketinggian material. Selain itu, titik jatuh bahan perlu dihindari karena debu serta pergerakan material dapat mengganggu pembacaan.

Penerapan pada Tangki Air

Pada tangki air, UE3005 dapat memantau proses pengisian dan pemakaian secara kontinu. Ketika level mendekati batas bawah, sistem dapat memberikan alarm agar pasokan disiapkan. Sebaliknya, peringatan tinggi membantu mencegah tangki meluap. Data juga dapat dibandingkan dengan status pompa dan flow meter. Dengan informasi tersebut, operator dapat melihat hubungan antara volume yang masuk, keluar, dan tersimpan.

Penerapan pada Industri Minuman

Sensor dapat digunakan untuk memantau level minuman atau bahan cair selama kondisi media serta proses sesuai dengan metode ultrasonik. Pengukuran nonkontak membantu mengurangi bagian sensor yang menyentuh produk. Namun, kebutuhan kebersihan, uap, busa, dan proses pencucian harus tetap diperiksa. Selain itu, bahan housing serta sambungan perlu disesuaikan dengan standar fasilitas. UE3005 memang dicantumkan untuk aplikasi pemantauan level minuman.

Penerapan pada Gudang Pertanian

UE3005 juga dapat dipakai untuk memantau material pada wadah penyimpanan pertanian dengan jarak pendek. Data level membantu pengguna mengetahui jumlah bahan yang tersedia. Selain itu, alarm rendah dapat menjadi dasar untuk menyiapkan pengisian kembali. Namun, debu dan bentuk tumpukan perlu diperhatikan. Pembersihan sensor secara berkala membantu mencegah lapisan material mengganggu gelombang suara.

Arsitektur Sistem Berbasis Internet of Things

UE3005 tidak selalu terhubung langsung ke internet. Output 4 sampai 20 mA atau tegangan perlu diterima oleh PLC, RTU, data logger, maupun gateway dengan input analog. Sementara itu, output RS485 Modbus dapat dihubungkan ke gateway digital yang kompatibel. Perangkat komunikasi kemudian memakai Ethernet, WiFi, atau jaringan seluler untuk mengirimkan data. Dengan arsitektur tersebut, beberapa sensor dapat dikelola melalui satu sistem komunikasi.

Platform Microthings sebagai Layanan Cloud

Platform Microthings digunakan untuk mengintegrasikan perangkat, data, dan proses dalam satu sistem terpusat. Informasi dari UE3005 dapat dikirim melalui PLC, RTU, atau gateway menuju layanan cloud. Selanjutnya, pengguna dapat mengakses data melalui dashboard untuk monitoring dan analisis. Platform juga mendukung pencatatan data secara real-time serta pengelolaan perangkat pada kebutuhan industri, utilitas, energi, dan lingkungan.

Dashboard Monitoring Level

Dashboard dapat menampilkan level dalam satuan meter, sentimeter, persentase, atau volume. Selain itu, waktu pembaruan terakhir perlu terlihat agar pengguna mengetahui apakah perangkat masih mengirim data. Warna indikator dapat digunakan untuk membedakan kondisi normal, rendah, tinggi, dan kritis. Beberapa tangki juga dapat dibandingkan melalui satu halaman. Dengan tampilan tersebut, operator tidak harus membaca layar sensor secara langsung.

Histori dan Grafik Perubahan Level

Histori membantu pengguna melihat proses pengisian dan pengosongan berdasarkan waktu. Grafik yang naik menunjukkan penambahan bahan, sedangkan grafik turun memperlihatkan pemakaian. Selain itu, data dapat dibandingkan dengan status pompa, valve, atau jadwal produksi. Jika perubahan level tidak sesuai dengan aktivitas, petugas dapat melakukan pemeriksaan. Dengan demikian, data historis membantu menemukan kondisi yang tidak terlihat melalui satu pembacaan.

Konversi Level Menjadi Volume

Nilai level dapat dikonversi menjadi volume jika bentuk dan ukuran tangki telah diketahui. Tangki persegi atau silinder vertikal mempunyai perhitungan yang relatif sederhana. Sebaliknya, tangki silinder horizontal membutuhkan tabel konversi karena kenaikan level tidak selalu menghasilkan tambahan volume yang sama. Platform atau PLC dapat menyimpan beberapa titik kalibrasi. Hasilnya kemudian ditampilkan dalam liter atau meter kubik sesuai kebutuhan pengguna.

Alarm Level Tinggi

Alarm tinggi membantu mencegah bahan meluap selama proses pengisian. Batas sebaiknya dibuat sebelum permukaan memasuki zona buta sensor. Selain itu, jeda waktu dapat digunakan agar gelombang sesaat tidak langsung menghasilkan notifikasi. Setelah peringatan diterima, operator dapat memeriksa pompa dan valve. Namun, tangki penting tetap membutuhkan level switch serta interlock lokal sebagai perlindungan utama.

Alarm Level Rendah

Peringatan level rendah membantu menjaga persediaan sekaligus melindungi pompa dari operasi tanpa cairan. Ketika nilai mendekati batas, platform dapat mengirimkan notifikasi kepada petugas. Selanjutnya, tim dapat menyiapkan pengisian atau menghentikan proses. Meskipun demikian, keputusan otomatis sebaiknya dijalankan oleh PLC atau controller lokal. Cara tersebut menjaga fungsi utama tetap berjalan meskipun internet terputus.

Alarm Perangkat Offline

Platform dapat memberikan alarm ketika UE3005, RTU, atau gateway berhenti mengirim data. Namun, kondisi offline belum tentu menunjukkan bahwa sensor rusak. Gangguan dapat berasal dari catu daya, kabel, input PLC, komunikasi RS485, gateway, atau jaringan internet. Oleh sebab itu, pemeriksaan perlu dilakukan secara bertahap. Mulailah dari sumber daya, lalu periksa keluaran sensor, komunikasi lokal, dan koneksi server.

Sistem Pengaman Lokal Tetap Dibutuhkan

Alarm cloud tidak boleh menggantikan perlindungan yang bekerja langsung di lapangan. Level switch, overflow switch, interlock pompa, dan emergency stop perlu tetap berfungsi tanpa koneksi internet. Jika jaringan gagal, controller lokal harus menjalankan kondisi aman. Oleh sebab itu, Platform Microthings digunakan untuk pemantauan, analisis, pelaporan, dan kontrol tambahan. Sistem keselamatan utama tetap berada pada panel atau PLC.

Pemeriksaan saat Data Tidak Stabil

Langkah pertama adalah melihat apakah permukaan media bergerak, berbusa, atau terkena aliran masuk. Selanjutnya, teknisi dapat memeriksa zona buta, posisi sensor, struktur internal, dan kebersihan transduser. Jika kondisi fisik normal, pemeriksaan dilanjutkan ke catu daya, output, skala PLC, serta komunikasi. Metode bertahap membantu menemukan penyebab tanpa langsung mengganti perangkat. Data historis juga dapat menunjukkan waktu ketika gangguan mulai muncul.

Pemeliharaan Sensor UE3005

Pemeriksaan rutin perlu mencakup permukaan transduser, housing, kabel, terminal, sambungan, dan catu daya. Debu, kondensasi, atau kerak harus dibersihkan menggunakan metode yang sesuai. Selain itu, hasil sensor sebaiknya dibandingkan dengan pengukuran referensi berdasarkan jadwal perusahaan. Jika selisih meningkat, teknisi dapat memeriksa pemasangan serta konfigurasi. Catatan pemeliharaan perlu disimpan agar riwayat perangkat mudah dilacak.

Manfaat Sensor Tingkat Ultrasonik Berbasis IoT

Penerapan sistem ini membantu perusahaan mengurangi pemeriksaan manual dan memantau beberapa tangki melalui satu dashboard. Selain itu, histori memberikan informasi yang lebih lengkap daripada satu kali pembacaan. Alarm membantu operator mengetahui kondisi tinggi, rendah, dan gangguan komunikasi lebih awal. Data juga dapat mendukung pengelolaan persediaan serta jadwal produksi. Dengan demikian, proses monitoring menjadi lebih teratur dan berbasis informasi aktual.

Solusi yang Dapat Disesuaikan

Setiap tangki mempunyai tinggi, bentuk, media, suhu, dan kondisi pemasangan yang berbeda. Oleh karena itu, solusi dapat disesuaikan melalui pilihan rentang UE3005, zona buta, material, output, kabel, serta metode pemasangan. Sistem IoT juga dapat memakai PLC, RTU, remote I/O, atau gateway sesuai jumlah perangkat. Selanjutnya, dashboard, grafik, alarm, laporan, dan hak akses dapat diatur berdasarkan kebutuhan perusahaan.

Kesimpulan

Sensor Tingkat Ultrasonik UE3005 membantu perusahaan mengukur level cairan dan material secara nonkontak pada rentang pendek. Produk menyediakan pilihan rentang sekitar satu atau dua meter, zona buta kecil, akurasi hingga ±1 atau ±2 milimeter, layar OLED, serta output analog dan RS485 Modbus. Jarak antara sensor dan permukaan tertinggi harus lebih besar daripada zona buta agar hasil tetap stabil. Selanjutnya, PLC, RTU, atau gateway dapat mengirimkan data menuju Platform Microthings untuk menampilkan level, volume, grafik, histori, status perangkat, dan alarm. Hubungi tim sales dan marketing Microthings untuk berkonsultasi mengenai media, tinggi tangki, zona buta, output, pemasangan, serta sistem monitoring yang sesuai dengan kebutuhan perusahaan Anda.
