Solusi Pengukuran Tekanan untuk Industry Berbasis IoT

Pengukuran Tekanan menjadi bagian penting dalam menjaga kestabilan proses industri. Tekanan yang terlalu rendah dapat mengurangi kinerja pompa, kompresor, dan sistem hidrolik. Sebaliknya, tekanan yang terlalu tinggi dapat membebani pipa, katup, tangki, serta peralatan produksi. Oleh karena itu, perusahaan membutuhkan alat ukur yang akurat, mudah dibaca, dan sesuai dengan kondisi media di lapangan.

Perkembangan Internet of Things membantu perusahaan mengelola data dari berbagai lokasi secara lebih terpusat. Informasi tekanan dapat dikirim menuju platform cloud, lalu ditampilkan dalam bentuk angka, grafik, riwayat, dan alarm. Namun, tidak semua pressure gauge digital dapat langsung terhubung ke internet. Perangkat lokal seperti Digital Pressure Gauge SUP-Y290 perlu ditempatkan sesuai fungsi teknisnya agar sistem tidak memberikan gambaran yang keliru.

Mengapa Pengukuran Tekanan Penting bagi Industri?

Tekanan memengaruhi banyak proses, mulai dari pemindahan air hingga pengoperasian mesin hidrolik. Perubahan nilai dapat menunjukkan adanya penyumbatan, kebocoran, gangguan pompa, perubahan beban, atau masalah pada katup. Karena itu, data tekanan membantu operator memahami kondisi sistem sebelum gangguan berkembang menjadi kerusakan yang lebih besar.

Pemeriksaan manual masih digunakan pada banyak fasilitas. Petugas mendatangi alat, membaca nilainya, lalu mencatat hasil pada formulir. Cara tersebut tetap berguna untuk inspeksi, tetapi tidak selalu mampu memberikan informasi ketika perubahan terjadi di luar jadwal pemeriksaan. Sistem digital dapat melengkapi proses tersebut dengan pencatatan yang lebih konsisten.

Tantangan Pemantauan Tekanan Secara Manual

Pemeriksaan lapangan membutuhkan waktu, terutama ketika alat tersebar pada area yang luas. Selain itu, pembacaan dapat berbeda akibat sudut pandang, kondisi pencahayaan, atau kesalahan pencatatan. Data yang terlambat dikumpulkan juga menyulitkan manajemen ketika perlu mengambil keputusan dengan cepat.

Masalah lain muncul ketika perusahaan tidak memiliki riwayat yang lengkap. Operator mungkin mengetahui nilai saat ini, tetapi tidak dapat melihat perubahan selama beberapa jam atau hari sebelumnya. Padahal, pola perubahan sering memberikan petunjuk mengenai kondisi pompa, filter, tangki, dan jalur perpipaan.

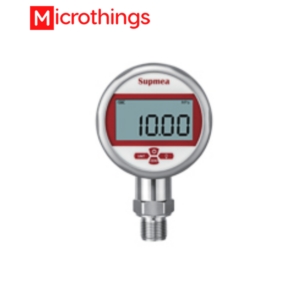

Implementasi Digital Pressure Gauge SUP-Y290

Digital Pressure Gauge SUP-Y290 merupakan alat ukur tekanan digital dengan sensor tekanan presisi di dalam perangkat. Nilai hasil pengukuran ditampilkan melalui layar LCD sehingga operator dapat membaca tekanan secara langsung di lokasi. Perangkat ini juga memiliki fungsi zero reset, lampu latar, pergantian satuan, penyaringan tampilan, serta indikator daya baterai.

SUP-Y290 tersedia untuk rentang sekitar minus 0,1 hingga 60 MPa, tergantung varian yang dipilih. Produsen mencantumkan pilihan akurasi 0,25 persen atau 0,5 persen, kestabilan jangka panjang sekitar 0,2 persen full scale per tahun, serta frekuensi pembacaan satu kali per detik. Alat dapat digunakan untuk udara, air, minyak, dan media lain yang tidak merusak baja tahan karat serta material seal perangkat.

Fungsi SUP-Y290 sebagai Indikator Lokal

SUP-Y290 lebih tepat digunakan sebagai indikator tekanan lokal. Operator dapat melihat hasil pengukuran langsung pada layar tanpa membutuhkan panel tambahan. Catu daya baterai juga membuat pemasangannya lebih sederhana karena alat tidak selalu memerlukan sumber listrik eksternal.

Layar dengan lampu latar membantu pembacaan pada area yang kurang terang. Selain itu, pengguna dapat mengubah satuan sesuai kebutuhan proses. Fitur tersebut bermanfaat ketika satu fasilitas menggunakan bar, kPa, MPa, atau psi dalam kegiatan operasionalnya.

Namun, alat tetap perlu dipilih berdasarkan rentang yang sesuai. Pressure gauge dengan rentang terlalu besar dapat membuat perubahan kecil sulit dianalisis. Sebaliknya, rentang yang terlalu rendah dapat meningkatkan risiko kelebihan tekanan pada sensor.

Memahami Fitur Kompensasi Suhu

SUP-Y290 memiliki rentang kompensasi suhu untuk membantu menjaga kestabilan hasil pengukuran ketika suhu lingkungan berubah. Fitur ini bukan pengendali suhu dan tidak digunakan untuk mengatur panas atau dingin pada proses. Fungsinya adalah membantu mengurangi pengaruh perubahan suhu terhadap hasil pembacaan sensor.

Suhu media yang diizinkan juga perlu diperhatikan. Produsen mencantumkan suhu media sekitar minus 20 hingga 85 derajat Celsius dan suhu operasi perangkat sekitar minus 10 hingga 70 derajat Celsius. Apabila suhu proses berada di luar batas tersebut, pengguna memerlukan metode pemasangan atau alat lain yang lebih sesuai.

Apakah SUP-Y290 Bisa Langsung Terhubung ke IoT?

Detail Produk Link

Dokumentasi resmi SUP-Y290 menempatkan perangkat ini sebagai pressure gauge digital bertenaga baterai dengan tampilan lokal. Spesifikasi yang tersedia tidak mencantumkan keluaran analog, RS485, Modbus, atau komunikasi seluler untuk pengiriman data otomatis ke cloud. Oleh sebab itu, SUP-Y290 tidak sebaiknya disebut sebagai sensor IoT yang langsung mengirim data menuju internet.

Dalam sistem berbasis IoT, SUP-Y290 dapat digunakan sebagai alat pembanding atau indikator lokal. Sementara itu, pengiriman data otomatis memerlukan pressure transmitter yang memiliki keluaran 4–20 mA, tegangan, RS485, atau protokol industri lainnya. Transmitter tersebut kemudian dihubungkan ke PLC, RTU, data logger, atau gateway.

Cara Kerja Sistem Pengukuran Tekanan Berbasis IoT

Sistem dimulai dari pressure transmitter yang dipasang pada titik proses. Sensor mengubah tekanan menjadi sinyal listrik. Selanjutnya, RTU atau gateway membaca sinyal dan mengubahnya menjadi data digital yang dapat dikirim ke server.

Komunikasi dapat menggunakan Ethernet, WiFi, jaringan seluler, LoRa, atau teknologi lain sesuai kondisi lokasi. Setelah data masuk ke cloud, Platform Microthings menyimpan serta menampilkannya melalui dashboard. Pengguna kemudian dapat melihat nilai terbaru, grafik, status komunikasi, dan riwayat alarm.

Dalam rancangan ini, SUP-Y290 tetap dapat dipasang sebagai indikator lokal. Dengan demikian, teknisi memiliki tampilan langsung di lapangan, sedangkan manajemen memperoleh data jarak jauh melalui transmitter dan gateway.

Arsitektur Perangkat dari Sensor hingga Cloud

Pressure transmitter terhubung ke jalur proses melalui koneksi yang sesuai. Sinyal dari transmitter masuk ke analog input RTU atau port RS485 gateway. Perangkat komunikasi kemudian mengirimkan data menuju server melalui jaringan yang tersedia.

Platform Microthings berperan sebagai layanan IoT dan cloud untuk monitoring, integrasi perangkat, pengolahan data, pencatatan historis, dan pelaporan. Platform ini mendukung integrasi sensor, PLC, RTU, data logger, smart meter, dan gateway melalui berbagai metode komunikasi.

Arsitektur sistem perlu dibuat sesuai kebutuhan. Lokasi yang sudah memiliki jaringan kabel dapat menggunakan Ethernet. Sebaliknya, fasilitas terpencil dapat memakai koneksi 4G atau teknologi radio yang sesuai dengan cakupan area.

Pemilihan Pressure Transmitter untuk Data Jarak Jauh

Pemilihan transmitter harus mempertimbangkan rentang tekanan, jenis media, suhu, akurasi, koneksi proses, dan keluaran sinyal. Bahan yang bersentuhan dengan media juga harus sesuai agar tidak mudah mengalami korosi.

Keluaran 4–20 mA umum digunakan karena cukup tahan terhadap gangguan pada jalur kabel industri. Sementara itu, RS485 Modbus memudahkan pembacaan beberapa parameter secara digital. Pemilihan keduanya perlu disesuaikan dengan jarak kabel, jumlah perangkat, dan kemampuan RTU.

Pressure transmitter juga perlu memiliki perlindungan terhadap tekanan berlebih. Meskipun demikian, proteksi mekanis seperti relief valve tetap diperlukan pada sistem yang berisiko mengalami kenaikan tekanan berbahaya.

Dashboard Tekanan pada Platform Microthings

Dashboard dapat menampilkan nilai tekanan dalam bentuk angka, meter digital, grafik, atau indikator status. Setiap titik dapat diberikan nama berdasarkan mesin, pipa, lantai, atau lokasi pemasangan. Dengan cara tersebut, pengguna tidak harus membaca alamat perangkat untuk mengetahui sumber data.

Platform Microthings mendukung akses melalui web dan perangkat seluler, data logging, analitik, laporan, serta integrasi sistem tambahan. Platform juga dapat disesuaikan untuk kebutuhan cloud, private cloud, atau server lokal sesuai rancangan proyek.

Informasi pada dashboard perlu dibuat sederhana. Operator sebaiknya langsung melihat nilai utama dan alarm, sedangkan data teknis yang lebih rinci dapat ditempatkan pada halaman khusus.

Riwayat Data untuk Analisis Operasional

Pencatatan historis membantu perusahaan melihat perubahan tekanan selama periode tertentu. Grafik dapat menunjukkan kondisi sebelum pompa menyala, ketika proses berjalan, dan setelah mesin berhenti. Data tersebut berguna untuk mengevaluasi kestabilan proses.

Sebagai contoh, penurunan tekanan secara perlahan dapat menunjukkan filter yang mulai tersumbat atau kemampuan pompa yang menurun. Sementara itu, kenaikan mendadak dapat berkaitan dengan penutupan katup atau hambatan pada jalur. Namun, kesimpulan tetap perlu didukung oleh data lain dan pemeriksaan lapangan.

Riwayat data juga membantu perusahaan menyiapkan laporan. Pengguna dapat membandingkan kondisi antarshift, antarhari, atau antarmesin untuk menemukan perbedaan kinerja.

Alarm Tekanan Rendah dan Tinggi

Batas alarm dapat ditentukan sesuai kebutuhan operasi. Sistem memberikan peringatan ketika nilai melewati batas bawah atau atas. Notifikasi tersebut membantu petugas melakukan pemeriksaan lebih cepat.

Alarm rendah dapat digunakan untuk menunjukkan kehilangan tekanan, pompa berhenti, atau persediaan media yang berkurang. Sebaliknya, alarm tinggi dapat membantu mendeteksi hambatan, katup tertutup, atau kenaikan beban proses.

Walaupun demikian, alarm pada cloud tidak boleh menggantikan pressure switch, relief valve, emergency shutdown, dan interlock lokal. Sistem keselamatan harus tetap bekerja meskipun internet, gateway, atau server mengalami gangguan.

Monitoring Diferensial Tekanan

Beberapa proses membutuhkan perbandingan tekanan pada dua titik. Sebagai contoh, tekanan sebelum dan setelah filter dapat digunakan untuk mengetahui kondisi penyumbatan. Ketika perbedaannya semakin besar, filter mungkin perlu dibersihkan atau diganti.

Monitoring serupa dapat diterapkan pada pompa, heat exchanger, dan jalur distribusi. Setiap titik membutuhkan sensor yang sesuai, kemudian data dibandingkan melalui PLC atau platform. Informasi diferensial dapat memberikan gambaran yang lebih lengkap daripada hanya membaca satu pressure gauge.

Penerapan pada Sistem Pompa

Tekanan sisi masuk dan keluar pompa membantu operator mengetahui kinerja sistem. Tekanan yang tidak sesuai dapat berkaitan dengan gangguan suplai, udara di dalam pipa, katup, putaran motor, atau kerusakan komponen.

SUP-Y290 dapat digunakan untuk pemeriksaan langsung pada lokasi pompa. Sementara itu, pressure transmitter mengirim data secara otomatis ke dashboard. Kombinasi tersebut memberikan tampilan lokal dan riwayat digital.

Selain tekanan, sistem sebaiknya memantau arus motor, status pompa, aliran, dan level tangki. Penggabungan beberapa parameter membantu operator memahami penyebab gangguan dengan lebih baik.

Penerapan pada Kompresor dan Pneumatik

Sistem udara bertekanan membutuhkan nilai yang stabil agar peralatan dapat bekerja dengan baik. Kebocoran, filter tersumbat, dan pengaturan regulator yang tidak tepat dapat mengurangi tekanan pada jalur.

Monitoring jarak jauh membantu perusahaan melihat waktu kompresor bekerja serta perubahan tekanan selama penggunaan. Apabila tekanan sering turun, teknisi dapat memeriksa jalur distribusi. Namun, data tekanan saja belum cukup untuk menghitung seluruh kehilangan energi. Informasi daya dan aliran udara juga perlu dianalisis.

Penerapan pada Sistem Hidrolik

Mesin hidrolik menggunakan tekanan untuk menghasilkan gaya. Karena itu, perubahan tekanan dapat memengaruhi kecepatan dan kemampuan mesin. Pressure gauge digital dapat membantu teknisi melakukan pemeriksaan pada titik uji.

SUP-Y290 dapat digunakan pada sistem hidrolik apabila rentang, media, sambungan, dan suhu sesuai dengan spesifikasi. Produk ini memang ditujukan untuk berbagai aplikasi seperti hidrolik, pompa, kompresor, mesin, pengolahan air, minyak, dan industri kimia dengan media yang kompatibel.

Untuk monitoring terus-menerus, pressure transmitter dan RTU tetap dibutuhkan. Data kemudian dapat digunakan untuk melihat perubahan beban mesin dari waktu ke waktu.

Instalasi Digital Pressure Gauge

Pemasangan dimulai dengan memastikan sistem tidak bertekanan dan aman untuk dikerjakan. Teknisi perlu memeriksa ukuran ulir, posisi alat, jenis seal, dan rentang tekanan. Alat tidak boleh diputar melalui bagian layar karena tindakan tersebut dapat merusak bodi atau sambungan.

Posisi layar perlu dibuat mudah dibaca. Selain itu, perangkat sebaiknya tidak terkena getaran atau benturan yang berlebihan. Apabila proses memiliki tekanan berdenyut, pulsation damper atau snubber dapat dipertimbangkan sesuai kebutuhan teknis.

Untuk media panas, korosif, atau mudah mengendap, pemasangan memerlukan aksesori khusus. Pemilihan komponen harus dilakukan oleh personel yang memahami kondisi proses.

Kalibrasi dan Pemeriksaan Berkala

Pressure gauge perlu dibandingkan dengan alat acuan secara berkala. Jadwal pemeriksaan bergantung pada tingkat risiko, frekuensi penggunaan, dan standar perusahaan. Perangkat yang digunakan pada proses penting biasanya memerlukan pemeriksaan lebih sering.

Nilai nol juga perlu diperiksa ketika alat tidak menerima tekanan. Jika hasil tidak kembali ke nol setelah dilakukan reset sesuai prosedur, perangkat mungkin membutuhkan kalibrasi atau pemeriksaan lebih lanjut.

Baterai perlu diganti ketika indikator menunjukkan daya rendah. Setelah penggantian, teknisi perlu memastikan penutup terpasang dengan baik dan perangkat kembali bekerja normal.

Keamanan Data dan Hak Akses

Data industri perlu dilindungi dari akses yang tidak sah. Platform sebaiknya menggunakan akun pengguna, kata sandi yang kuat, serta pembagian hak akses. Operator dapat diberikan hak untuk melihat data, sedangkan administrator mengelola perangkat dan konfigurasi.

Jaringan komunikasi juga perlu dilengkapi perlindungan yang sesuai. VPN, firewall, pembatasan alamat, dan pencatatan aktivitas dapat membantu meningkatkan keamanan. Selain itu, konfigurasi perangkat dan basis data perlu dicadangkan secara berkala.

Solusi yang Dapat Disesuaikan

Setiap perusahaan memiliki rentang tekanan, jumlah titik, jenis media, jaringan, dan kebutuhan laporan yang berbeda. Oleh sebab itu, sistem dapat disesuaikan berdasarkan kondisi lapangan.

Microthings menyediakan layanan integrasi sensor, RTU, gateway, dashboard, notifikasi, dan sistem perusahaan. Platform juga mendukung pengembangan custom dashboard, API, integrasi SCADA, ERP, MES, dan sistem lainnya sesuai kebutuhan proyek.

Penerapan dapat dimulai dari satu mesin sebagai tahap uji. Setelah pembacaan, komunikasi, alarm, dan dashboard bekerja sesuai kebutuhan, sistem dapat dikembangkan ke titik lainnya.

Manfaat Sistem Monitoring Tekanan Berbasis IoT

Sistem berbasis IoT membantu mengurangi pencatatan manual dan mempercepat penyampaian informasi. Operator dapat mengetahui perubahan tekanan tanpa selalu berada di lokasi. Selain itu, riwayat data memberikan dasar yang lebih baik untuk evaluasi dan pemeliharaan.

Alarm membantu tim merespons kondisi tidak normal lebih cepat. Sementara itu, dashboard terpusat memudahkan perusahaan yang mengelola banyak mesin atau fasilitas. Manfaat tersebut dapat diperoleh apabila sensor, jaringan, platform, dan prosedur operasional dirancang dengan benar.

Kesimpulan

Pengukuran Tekanan berbasis IoT membantu perusahaan memantau kondisi proses melalui dashboard, grafik, riwayat, dan alarm. Digital Pressure Gauge SUP-Y290 dapat digunakan sebagai indikator lokal dengan tampilan digital, lampu latar, pilihan satuan, dan sensor berakurasi tinggi. Namun, perangkat ini tidak memiliki komunikasi IoT langsung berdasarkan spesifikasi yang tersedia.

Agar data dapat dikirim ke Platform Microthings, sistem memerlukan pressure transmitter dengan keluaran analog atau digital, lalu dihubungkan ke RTU, PLC, data logger, atau gateway. SUP-Y290 dapat tetap dipasang sebagai alat pembanding di lapangan. Kombinasi tersebut memberikan pembacaan lokal sekaligus monitoring jarak jauh.

Solusi dapat disesuaikan dengan rentang, media, jumlah titik, jaringan komunikasi, dan standar perusahaan. Untuk merancang sistem monitoring tekanan yang akurat dan terintegrasi, hubungi tim sales dan marketing Microthings.
