Pentingnya Sensor Tekanan HVAC perlu dipahami oleh pengelola gedung, teknisi, kontraktor mekanikal, dan perusahaan industri yang ingin mempertahankan kinerja sistem pendingin secara efisien. Tekanan merupakan salah satu parameter utama untuk mengetahui kondisi refrigeran, kompresor, kondensor, katup ekspansi, dan jalur pendinginan. Apabila tekanan berada di luar batas normal, kemampuan pendinginan dapat menurun dan konsumsi energi berpotensi meningkat. Dengan menggunakan Sensor HPT300 dan platform aplikasi Microthings, data tekanan dapat dikumpulkan, dikirim, serta ditampilkan melalui dashboard monitoring untuk membantu operator mengambil tindakan yang lebih cepat.
Daftar Isi :
Peran Sensor Tekanan dalam Sistem HVAC
Sistem heating, ventilation, and air conditioning atau HVAC digunakan untuk mengatur suhu, sirkulasi udara, kelembapan, dan kenyamanan di dalam bangunan. Sistem tersebut terdiri dari berbagai komponen yang saling terhubung, seperti kompresor, kondensor, evaporator, katup ekspansi, kipas, saluran refrigeran, dan perangkat kontrol. Tekanan pada jalur refrigeran menjadi salah satu indikator penting karena nilainya berkaitan dengan kondisi kerja sistem. Ketika tekanan terlalu tinggi atau terlalu rendah, operator perlu memeriksa kemungkinan masalah pada refrigeran, aliran udara, kompresor, kondensor, atau komponen pendukung lainnya.
Permasalahan Tekanan pada Sistem Pendingin
Perubahan tekanan dapat terjadi karena beberapa faktor, seperti kekurangan refrigeran, pengisian berlebihan, penyumbatan jalur, kondensor kotor, kipas yang tidak bekerja, atau gangguan pada kompresor. Kondisi tersebut tidak selalu dapat dikenali hanya melalui pemeriksaan visual. Tanpa data tekanan yang memadai, teknisi mungkin membutuhkan waktu lebih lama untuk menemukan sumber gangguan. Oleh sebab itu, penggunaan sensor membantu mengubah tekanan fisik menjadi sinyal listrik yang dapat dibaca oleh controller, PLC, RTU, atau perangkat monitoring.
Tekanan Refrigeran Terlalu Tinggi
Tekanan yang terlalu tinggi dapat terjadi ketika proses pelepasan panas pada kondensor tidak berlangsung dengan baik. Kondensor yang kotor, aliran udara yang terhambat, kipas rusak, atau jumlah refrigeran yang berlebihan dapat memengaruhi kondisi tersebut. Apabila dibiarkan, sistem harus bekerja lebih berat untuk mempertahankan suhu ruangan. Data sensor membantu operator mengetahui perubahan tekanan sehingga pemeriksaan dapat dilakukan sebelum gangguan berkembang menjadi kerusakan yang lebih serius.
Tekanan Refrigeran Terlalu Rendah
Tekanan rendah dapat menunjukkan kekurangan refrigeran, kebocoran, gangguan pada katup ekspansi, atau aliran refrigeran yang tidak sesuai. Dampaknya, kemampuan sistem untuk menyerap panas dapat berkurang. AC mungkin tetap beroperasi, tetapi suhu ruangan tidak mencapai nilai yang diinginkan. Dengan melihat data tekanan bersama data suhu, teknisi dapat memperoleh gambaran awal mengenai kondisi sistem dan menentukan komponen yang perlu diperiksa.
Pentingnya Sensor Tekanan HVAC untuk Efisiensi Operasional
Pemantauan tekanan membantu perusahaan menjaga sistem pendingin agar bekerja dalam batas yang telah ditentukan. Operator dapat melihat apakah tekanan berubah secara normal ketika kompresor aktif atau berhenti. Selain itu, histori pengukuran dapat digunakan untuk membandingkan kinerja sebelum dan sesudah pemeliharaan. Data tersebut membantu mengurangi ketergantungan pada perkiraan karena keputusan pemeriksaan dapat dibuat berdasarkan kondisi aktual peralatan.
Membantu Mengendalikan Kompresor
Kompresor merupakan bagian penting yang mengalirkan refrigeran dalam sistem pendingin. Sensor tekanan dapat memberikan data kepada controller untuk mendukung proses pengaktifan, penghentian, staging, atau unloading kompresor. Logika kontrol perlu dirancang sesuai tipe sistem dan rekomendasi produsen peralatan. Dengan kontrol yang tepat, kompresor tidak harus terus bekerja pada kondisi yang tidak diperlukan. Hal ini membantu menjaga efisiensi sekaligus mengurangi beban berlebihan pada perangkat.
Mendukung Kontrol Kipas Kondensor
Kipas kondensor membantu melepaskan panas dari refrigeran menuju lingkungan. Kecepatan atau status kipas dapat dikontrol berdasarkan tekanan pada sisi kondensasi. Ketika tekanan meningkat, controller dapat menjalankan kipas sesuai logika yang telah ditetapkan. Sebaliknya, ketika tekanan turun, pengoperasian kipas dapat disesuaikan. Sensor HPT300-C3 memang dicantumkan untuk aplikasi kontrol kipas kondensor dan berbagai kebutuhan sistem HVAC.
Mendukung Katup Ekspansi Elektronik
Katup ekspansi elektronik mengatur jumlah refrigeran yang masuk ke evaporator. Agar proses tersebut berjalan dengan tepat, controller membutuhkan data dari beberapa parameter sistem. Tekanan dapat digunakan bersama suhu untuk mendukung perhitungan dan pengaturan katup. Respons yang lebih sesuai membantu menjaga kestabilan pendinginan serta menghindari kondisi operasi yang tidak efisien.

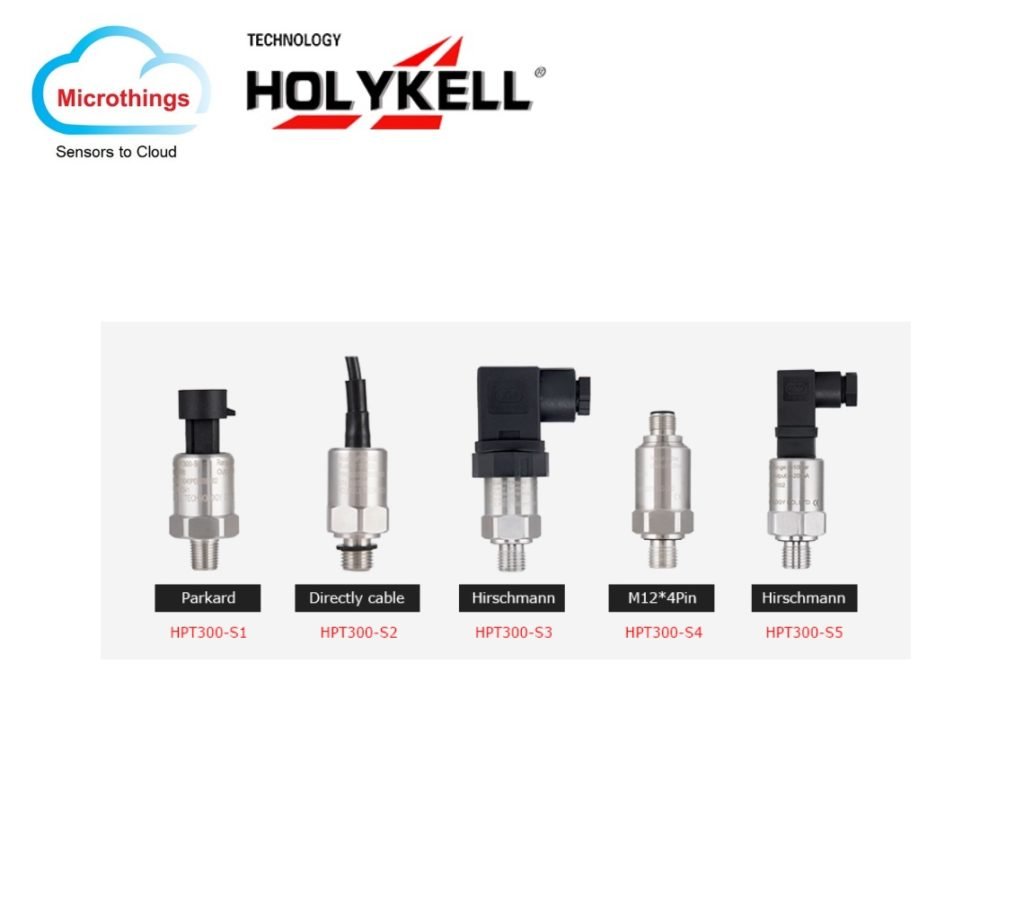

Mengenal Sensor HPT300 untuk Sistem HVAC
Sensor HPT300 yang digunakan pada solusi ini mengacu pada model HVAC Pressure Sensor HPT300-C3. Produk tersebut dirancang untuk aplikasi pendinginan, AC, dan HVAC dengan elemen sensor keramik terintegrasi. HPT300-C3 dapat digunakan untuk memantau tekanan gas maupun cairan yang kompatibel dengan material sensor. Produsen juga menyebutkan ketahanannya terhadap berbagai refrigeran utama serta kemampuannya bekerja pada kondisi suhu rendah.
Fungsi Utama Sensor HPT300
Fungsi utama HPT300-C3 adalah mengubah tekanan refrigeran atau media yang kompatibel menjadi sinyal keluaran listrik. Sinyal tersebut kemudian dapat dibaca oleh controller, PLC, RTU, atau sistem otomasi. Data tekanan dapat digunakan untuk memantau tekanan oli kompresor, mengendalikan kipas kondensor, mendukung staging dan unloading kompresor, mengontrol katup ekspansi elektronik, serta melakukan diagnosis sistem dari jarak jauh.
Akurasi dan Kecepatan Respons
HPT300-C3 memiliki akurasi tipikal hingga kurang lebih 1 persen dari skala penuh. Konfigurasi khusus dapat mencapai akurasi hingga kurang lebih 0,5 persen dari skala penuh. Waktu respons yang tercantum adalah maksimal 20 milidetik. Respons tersebut memungkinkan perubahan tekanan dibaca dengan cepat oleh sistem kontrol. Namun, hasil pengukuran aktual tetap dipengaruhi oleh pilihan rentang, pemasangan, sumber daya, kondisi media, dan konfigurasi sinyal.
Rentang Suhu Operasional
Sensor memiliki rentang suhu kerja dari minus 35 sampai 125 derajat Celsius. Rentang tersebut mendukung penggunaan pada sistem pendingin yang dapat beroperasi pada kondisi suhu rendah maupun suhu proses yang lebih tinggi. Meskipun demikian, pengguna perlu memastikan suhu media dan lingkungan tetap berada dalam batas perangkat. Kompatibilitas refrigeran juga perlu dikonfirmasi sebelum pemesanan agar material penyegel dan bagian yang bersentuhan dengan media sesuai dengan aplikasi.
Pilihan Sinyal Keluaran
HPT300-C3 menyediakan pilihan keluaran 4 sampai 20 mA, 0 sampai 5 V, 0 sampai 10 V, dan 0,5 sampai 4,5 V ratiometric. Pilihan tersebut mempermudah integrasi dengan berbagai controller dan sistem monitoring. Sinyal 4 sampai 20 mA dapat dipilih untuk kebutuhan industri yang memerlukan transmisi data melalui kabel pada jarak tertentu. Sementara itu, keluaran tegangan dapat digunakan ketika controller mendukung format tersebut. Konfigurasi harus ditentukan sejak awal agar sesuai dengan modul input yang tersedia.
Catu Daya dan Perlindungan Perangkat
Kebutuhan catu daya HPT300-C3 bergantung pada jenis keluarannya. Halaman produk mencantumkan beberapa pilihan, seperti 10 sampai 30 V DC, 8 sampai 30 V DC, 15 sampai 30 V DC, dan 5 V DC dengan toleransi tertentu. Sensor memiliki tingkat perlindungan IP65. Artinya, perangkat memberikan perlindungan terhadap debu dan semprotan air, tetapi pemasangan tetap perlu memperhatikan posisi konektor, kabel, serta kondisi lingkungan.
Integrasi Sensor Tekanan dengan Sistem Kontrol
Sinyal dari sensor dapat dihubungkan ke controller HVAC, PLC, RTU, atau modul input analog. Controller kemudian mengolah data berdasarkan rentang tekanan yang telah dikonfigurasi. Sebagai contoh, sistem dapat menghasilkan alarm ketika tekanan melewati batas tinggi atau rendah. Perintah juga dapat diteruskan untuk mengatur kipas, katup, atau kompresor sesuai logika kontrol. Namun, fungsi otomatis harus dirancang dengan mempertimbangkan aspek keselamatan, spesifikasi peralatan, dan prosedur operasional perusahaan.
Pemilihan Rentang Tekanan
Rentang sensor perlu disesuaikan dengan tekanan minimum, normal, dan maksimum pada sistem. Apabila rentang terlalu besar, perubahan kecil mungkin tidak dapat diamati dengan tingkat resolusi yang optimal. Sebaliknya, rentang yang terlalu sempit dapat menyebabkan sensor bekerja melewati batas ketika terjadi lonjakan tekanan. Oleh karena itu, data sistem pendingin dan jenis refrigeran harus diperiksa terlebih dahulu. Faktor tekanan berlebih juga perlu dipertimbangkan untuk melindungi sensor saat terjadi perubahan mendadak.
Penempatan Sensor pada Sistem HVAC
Posisi pemasangan ditentukan berdasarkan parameter yang ingin dipantau. Sensor dapat ditempatkan pada sisi tekanan rendah, sisi tekanan tinggi, jalur oli kompresor, atau titik lain yang telah dirancang oleh teknisi. Sambungan proses harus sesuai dengan ukuran dan jenis koneksi pada sistem. Selain itu, pemasangan perlu dilakukan ketika sistem berada dalam kondisi aman. Teknisi juga harus memastikan tidak terjadi kebocoran pada sambungan setelah sensor dipasang.
Sensor Tekanan Refrigeran dan Tekanan Diferensial Udara
Sensor HPT300-C3 digunakan untuk mengukur tekanan refrigeran atau media pada sistem HVAC. Produk ini berbeda dari differential pressure transmitter yang digunakan untuk membandingkan tekanan udara pada dua titik. Karena itu, pemantauan filter udara yang tersumbat umumnya membutuhkan sensor tekanan diferensial yang dipasang sebelum dan sesudah filter. Kenaikan perbedaan tekanan menunjukkan bahwa hambatan aliran udara bertambah. Pemilihan jenis sensor yang tepat sangat penting agar parameter yang ditampilkan benar-benar sesuai dengan tujuan monitoring.
Pemantauan Kondisi Filter HVAC
Filter yang dipenuhi debu akan meningkatkan hambatan terhadap aliran udara. Akibatnya, kipas perlu bekerja lebih keras dan konsumsi energi dapat bertambah. Untuk kebutuhan tersebut, differential pressure transmitter lebih sesuai dibandingkan sensor tekanan refrigeran HPT300-C3. Microthings juga menyediakan kategori perangkat tekanan diferensial untuk berbagai aplikasi industri. Dengan menggabungkan sensor refrigeran dan sensor tekanan diferensial, perusahaan dapat memperoleh gambaran kondisi HVAC yang lebih lengkap.
Microthings sebagai Cloud Data Service Platform
Microthings merupakan platform IoT dan cloud computing untuk monitoring, kontrol, integrasi perangkat, serta pengolahan data secara real-time. Data dari HPT300 dapat dibaca melalui PLC, RTU, atau gateway yang kompatibel sebelum dikirim ke platform. Setelah diterima, data dapat ditampilkan melalui dashboard web atau aplikasi mobile. Platform ini dapat digunakan untuk kebutuhan otomasi industri, utilitas, energi, lingkungan, dan sistem smart monitoring.
Dashboard Monitoring Tekanan HVAC
Dashboard dapat menampilkan nilai tekanan, status perangkat, waktu pembaruan, serta kondisi alarm. Setiap sensor dapat diberi identitas berdasarkan gedung, lantai, ruangan, unit AC, atau nomor kompresor. Dengan tampilan terpusat, operator tidak harus mendatangi seluruh perangkat untuk membaca nilai tekanan. Grafik historis juga membantu pengguna membandingkan kondisi dalam beberapa jam, hari, atau bulan.
Alarm Tekanan Tinggi dan Rendah
Batas alarm dapat ditentukan berdasarkan kebutuhan sistem. Ketika tekanan melebihi batas tinggi, dashboard dapat memberikan peringatan agar petugas memeriksa kondensor, kipas, refrigeran, atau jalur perpipaan. Sementara itu, tekanan rendah dapat memicu pemeriksaan terhadap kebocoran, jumlah refrigeran, katup ekspansi, dan kompresor. Nilai alarm perlu ditentukan berdasarkan rekomendasi produsen sistem HVAC, bukan hanya berdasarkan perkiraan umum.
Diagnosis dan Analisis Jarak Jauh
Data historis memungkinkan teknisi melihat pola perubahan sebelum gangguan terjadi. Sebagai contoh, peningkatan tekanan yang berlangsung secara bertahap dapat menunjukkan penurunan kemampuan pelepasan panas. Sementara itu, perubahan yang muncul setelah pemeliharaan dapat digunakan untuk mengevaluasi hasil pekerjaan. HPT300-C3 memang dirancang untuk mendukung diagnosis dan pemantauan tren sistem jarak jauh ketika diintegrasikan dengan perangkat komunikasi yang sesuai.
Manfaat Sensor Tekanan HVAC bagi Perusahaan
Penggunaan sensor memberikan manfaat dalam pemeliharaan, efisiensi, kenyamanan, dan pengawasan peralatan. Operator dapat mengetahui perubahan kondisi lebih awal sehingga pemeriksaan dapat dilakukan secara terarah. Selain itu, data membantu perusahaan mengurangi inspeksi yang hanya mengandalkan perkiraan. Integrasi cloud juga mempermudah pengawasan fasilitas yang memiliki banyak unit pendingin atau berada di beberapa lokasi.
Meningkatkan Efisiensi Energi
Sistem yang bekerja pada tekanan tidak normal dapat menggunakan energi lebih besar untuk menghasilkan tingkat pendinginan yang sama. Dengan memantau tekanan, perusahaan dapat mengetahui kondisi yang berpotensi menurunkan efisiensi. Data tersebut dapat digunakan bersama informasi suhu, konsumsi listrik, dan status kompresor. Melalui analisis tersebut, operator dapat menentukan tindakan yang dibutuhkan untuk mengembalikan sistem ke kondisi operasi yang lebih baik.
Membantu Pemeliharaan Prediktif
Pemeliharaan prediktif dilakukan dengan melihat perubahan parameter sebelum peralatan mengalami kerusakan. Histori tekanan dapat membantu teknisi menemukan pola yang berbeda dari kondisi normal. Sebagai contoh, tekanan yang semakin tidak stabil dapat menjadi alasan untuk memeriksa kompresor, katup, refrigeran, atau sensor. Namun, satu parameter tidak selalu cukup untuk menentukan penyebab gangguan. Karena itu, analisis perlu dilengkapi dengan data suhu, arus listrik, getaran, dan pemeriksaan fisik.
Menjaga Kenyamanan Ruangan
Kinerja pendinginan yang stabil membantu mempertahankan suhu ruangan dalam rentang yang dibutuhkan. Hal ini penting untuk perkantoran, hotel, rumah sakit, laboratorium, pusat perbelanjaan, ruang server, dan fasilitas industri. Ketika sistem mengalami gangguan tekanan, kemampuan pendinginan dapat menurun. Monitoring membantu operator mengetahui masalah sebelum kenyamanan pengguna atau kondisi peralatan di dalam ruangan terganggu.
Penerapan Sensor HPT300 di Lapangan
HPT300-C3 dapat diterapkan pada sistem pendingin gedung, chiller, unit AC industri, kompresor, kondensor, dan peralatan HVACR lainnya. Produk juga dapat digunakan untuk memantau tekanan oli kompresor dan mendukung pengendalian katup ekspansi elektronik. Setiap penerapan memerlukan pemilihan rentang tekanan, jenis keluaran, catu daya, koneksi proses, dan kompatibilitas refrigeran. Oleh sebab itu, konfigurasi produk perlu disesuaikan dengan data teknis sistem yang digunakan.
Solusi Sensor yang Dapat Disesuaikan
Kebutuhan HVAC berbeda pada setiap gedung dan fasilitas. Oleh karena itu, solusi dapat disesuaikan berdasarkan rentang tekanan, tingkat akurasi, sinyal keluaran, sumber daya, koneksi proses, jumlah titik monitoring, dan metode komunikasi. Penyesuaian juga dapat mencakup dashboard, batas alarm, tampilan grafik, akun pengguna, serta kebutuhan integrasi dengan sistem lain. Proses konsultasi membantu memastikan sensor yang dipilih sesuai dengan parameter yang benar dan dapat dihubungkan dengan perangkat kontrol yang tersedia.
Kesimpulan
Pentingnya Sensor Tekanan HVAC terlihat dari perannya dalam memantau refrigeran, kompresor, kondensor, katup ekspansi, dan kondisi operasional sistem pendingin. Sensor HPT300 menyediakan pilihan sinyal 4 sampai 20 mA dan beberapa keluaran tegangan, rentang suhu kerja minus 35 sampai 125 derajat Celsius, respons hingga 20 milidetik, serta perlindungan IP65. Produk dapat dihubungkan ke controller, PLC, RTU, atau gateway sebelum datanya dikirim menuju platform Microthings. Melalui dashboard cloud, pengguna dapat melihat tekanan, histori, status perangkat, dan alarm dari jarak jauh. Hubungi tim sales dan marketing Microthings untuk berkonsultasi mengenai rentang tekanan, jenis keluaran, kompatibilitas refrigeran, perangkat komunikasi, serta sistem monitoring yang sesuai dengan kebutuhan perusahaan Anda.
