Pentingnya Sensor Level Magnetostriktif Berbasis IoT

Sensor Level menjadi bagian penting dalam sistem pengukuran cairan pada tangki industri. Informasi mengenai ketinggian cairan dibutuhkan untuk menjaga kelancaran proses produksi, mengendalikan persediaan, mencegah tangki meluap, dan membantu memastikan bahan tetap tersedia sesuai kebutuhan operasional. Kesalahan pembacaan level dapat menyebabkan proses tidak efisien, kehilangan material, kerusakan peralatan, hingga meningkatnya risiko keselamatan.

Salah satu teknologi yang dapat digunakan untuk memperoleh hasil pengukuran dengan presisi tinggi adalah sensor level magnetostriktif. Perangkat ini bekerja berdasarkan interaksi medan magnet dengan elemen pemandu gelombang untuk menentukan posisi pelampung di dalam tangki. Posisi tersebut kemudian dikonversi menjadi nilai ketinggian cairan yang dapat dibaca oleh sistem kontrol.

Teknologi magnetostriktif cocok diterapkan pada tangki bahan bakar, minyak, bahan kimia, air proses, dan berbagai cairan industri lainnya. Sistem pengukuran juga dapat dikembangkan menggunakan teknologi Internet of Things agar data dari lapangan dapat dikirimkan ke Platform Microthings.

Melalui sistem berbasis IoT, data level tidak hanya dilihat pada indikator lokal. Pengguna dapat memantau kondisi tangki melalui dashboard, melihat grafik historis, mengatur batas peringatan, dan menerima notifikasi ketika level berada di luar rentang yang telah ditentukan.

📏 Apa itu Sensor Level Magnetostriktif

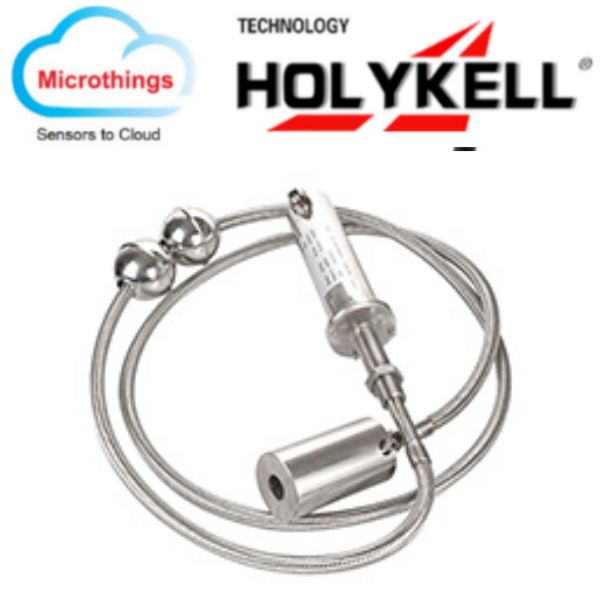

Sensor level magnetostriktif adalah perangkat pengukur ketinggian cairan yang menggunakan prinsip magnetostriksi untuk menentukan posisi pelampung magnetik di sepanjang batang sensor. Teknologi ini tidak mengandalkan kontak mekanis langsung antara pelampung dan elemen pengukuran sehingga dapat membantu mengurangi keausan pada bagian pengindraan.

Pelampung ditempatkan mengelilingi batang sensor dan bergerak mengikuti perubahan permukaan cairan. Di dalam pelampung terdapat magnet permanen. Ketika permukaan cairan naik atau turun, posisi magnet juga berubah.

Bagian elektronik sensor mengirimkan pulsa arus melalui pemandu gelombang atau waveguide. Pulsa tersebut membentuk medan magnet di sepanjang batang sensor. Saat medan magnet bertemu dengan medan dari pelampung, terjadi efek magnetostriktif yang menghasilkan gelombang puntir.

Gelombang tersebut bergerak kembali menuju bagian elektronik sensor dengan kecepatan yang dapat diperkirakan. Sistem kemudian menghitung selisih waktu antara pulsa awal dan gelombang balik. Dari hasil perhitungan tersebut, posisi pelampung dapat ditentukan secara akurat.

Karena posisi pelampung mengikuti permukaan cairan, nilai tersebut dapat digunakan untuk mengetahui tinggi isi tangki. Data hasil pengukuran kemudian dikonversi menjadi sinyal keluaran yang dapat diterima oleh indikator, Programmable Logic Controller, Remote Terminal Unit, atau sistem monitoring.

🧲 Prinsip Kerja Magnetostriksi

Magnetostriksi adalah perubahan bentuk atau dimensi material feromagnetik ketika terkena medan magnet. Pada sensor level, fenomena ini digunakan untuk menghasilkan gelombang mekanis yang dapat menunjukkan posisi pelampung.

Proses pengukuran berlangsung melalui beberapa tahapan berikut:

• ⚡ Bagian elektronik mengirimkan pulsa arus melalui waveguide.
• 🧲 Pulsa menghasilkan medan magnet melingkar di sekitar waveguide.
• 🛟 Magnet permanen pada pelampung menghasilkan medan magnet tetap.
• 🔄 Pertemuan kedua medan tersebut menciptakan gelombang puntir.
• 📡 Gelombang bergerak kembali menuju kepala sensor.
• ⏱️ Sistem mengukur waktu tempuh gelombang.
• 📏 Waktu tempuh dikonversi menjadi posisi pelampung.
• 📊 Posisi pelampung diterjemahkan menjadi nilai level cairan.

Metode waktu tempuh tersebut memungkinkan sensor melakukan pengukuran tanpa bergantung pada kontak listrik yang bergerak. Oleh karena itu, sensor dapat memberikan pembacaan yang stabil selama dipasang, dikonfigurasi, dan dipelihara dengan benar.

Kinerja sensor juga dipengaruhi oleh kualitas waveguide, desain pelampung, kompatibilitas material, panjang probe, suhu proses, serta kondisi cairan yang diukur. Setiap aplikasi perlu dikaji agar konfigurasi perangkat sesuai dengan karakteristik tangki.

🏭 Pentingnya Sensor Level dalam Proses Industri

Pengukuran level tidak hanya digunakan untuk mengetahui apakah tangki penuh atau kosong. Data yang dihasilkan memiliki hubungan langsung dengan pengendalian proses, manajemen persediaan, efisiensi produksi, dan keselamatan fasilitas.

Pada industri bahan bakar, misalnya, data level digunakan untuk mengetahui jumlah stok yang tersedia. Informasi tersebut membantu operator merencanakan pengisian ulang dan distribusi bahan.

Dalam proses kimia, perubahan level dapat menunjukkan kondisi aliran masuk dan keluar. Nilai yang tidak sesuai dapat menandakan adanya masalah pada pompa, katup, pipa, atau proses produksi.

Beberapa fungsi penting sistem pengukuran level meliputi:

• 📦 Memantau persediaan cairan di dalam tangki.
• 🚨 Mendeteksi level terlalu tinggi atau terlalu rendah.
• 🌊 Membantu mencegah luapan.
• ⚙️ Mendukung pengoperasian pompa dan katup.
• 📊 Menyediakan data untuk proses produksi.
• 🔍 Membantu mengidentifikasi kebocoran atau kehilangan material.
• 🗂️ Mendukung pencatatan penggunaan cairan.
• 🛡️ Meningkatkan kesiapan terhadap kondisi tidak normal.

Data level yang akurat membantu perusahaan mengurangi ketergantungan terhadap pemeriksaan manual. Operator tidak perlu membuka tangki atau menggunakan alat ukur sederhana yang berisiko menghasilkan pembacaan tidak konsisten.

🎯 Keunggulan Pengukuran Magnetostriktif

Teknologi magnetostriktif menawarkan beberapa keunggulan untuk aplikasi yang membutuhkan pengukuran presisi dan pemantauan berkelanjutan.

📐 Presisi pengukuran yang baik

Sensor menentukan posisi berdasarkan waktu tempuh gelombang. Metode tersebut memungkinkan perubahan posisi pelampung dideteksi secara konsisten.

Tingkat akurasi sebenarnya bergantung pada model, panjang pengukuran, kondisi instalasi, serta spesifikasi dari produsen. Oleh sebab itu, nilai akurasi harus diperiksa pada datasheet produk yang digunakan.

🔄 Pengukuran secara berkelanjutan

Berbeda dengan level switch yang hanya menunjukkan titik penuh atau kosong, sensor magnetostriktif dapat menghasilkan nilai level secara kontinu. Pengguna dapat melihat perubahan ketinggian cairan dari waktu ke waktu.

Data kontinu sangat berguna untuk memantau proses pengisian, pengosongan, konsumsi, serta perubahan stok.

🛟 Minim kontak mekanis

Pelampung bergerak mengikuti permukaan cairan tanpa kontak mekanis langsung dengan waveguide di dalam probe. Desain tersebut membantu mengurangi keausan pada elemen pengukuran.

Walaupun demikian, kondisi pelampung dan probe tetap perlu diperiksa karena endapan, kotoran, atau perubahan sifat cairan dapat menghambat pergerakannya.

📡 Mudah diintegrasikan

Sensor dapat tersedia dengan berbagai jenis keluaran, tergantung model yang dipilih. Contohnya meliputi sinyal analog, digital, maupun komunikasi industri.

Keluaran tersebut dapat diterima oleh PLC, RTU, data logger, display lokal, atau IoT gateway. Integrasi memungkinkan data digunakan untuk alarm, kontrol proses, dan pemantauan jarak jauh.

🧪 Cocok untuk berbagai cairan

Sensor dapat digunakan untuk air, minyak, bahan bakar, bahan kimia, dan cairan proses lainnya selama material probe, pelampung, seal, serta sambungan proses kompatibel dengan media yang diukur.

Pemilihan material tidak boleh dilakukan hanya berdasarkan jenis sensor. Pengguna perlu mempertimbangkan densitas, tekanan, suhu, sifat korosif, viskositas, dan kondisi operasional cairan.

⛽ Sensor Level untuk Tangki Bahan Bakar

Tangki bahan bakar membutuhkan pemantauan yang konsisten karena cairan di dalamnya memiliki nilai ekonomi tinggi serta dapat menimbulkan risiko keselamatan. Kesalahan pembacaan level dapat menyebabkan ketidaksesuaian stok, keterlambatan pengisian, atau pengoperasian pompa dalam kondisi cairan tidak mencukupi.

Sensor magnetostriktif dapat ditempatkan secara vertikal di dalam tangki. Pelampung akan bergerak mengikuti permukaan bahan bakar, sedangkan kepala sensor memproses posisi pelampung menjadi data level.

Informasi tersebut dapat digunakan untuk:

• ⛽ Memantau stok bahan bakar.
• 📉 Melihat perubahan volume pemakaian.
• 🚚 Mengawasi proses pengisian tangki.
• 🚨 Memberikan peringatan level tinggi.
• ⚠️ Memberikan alarm level rendah.
• 🔍 Membantu mengenali penurunan level yang tidak normal.
• 📊 Membuat laporan penggunaan.
• 🗂️ Menyimpan riwayat pengisian dan pengeluaran.

Untuk tangki bahan bakar dan area yang berpotensi memiliki atmosfer mudah terbakar, perangkat harus dipilih berdasarkan klasifikasi area dan persyaratan keselamatan yang berlaku. Klaim tahan ledakan hanya dapat digunakan apabila model sensor memiliki sertifikasi yang sesuai.

🧪 Penggunaan pada Tangki Bahan Kimia

Tangki bahan kimia dapat memiliki kondisi yang lebih kompleks. Cairan mungkin bersifat korosif, mudah menguap, memiliki suhu tinggi, atau menghasilkan uap berbahaya.

Sebelum menentukan sensor, pengguna perlu memeriksa:

• 🧱 Material probe dan pelampung.
• 🌡️ Rentang suhu proses.
• 💨 Tekanan di dalam tangki.
• 🧪 Kompatibilitas terhadap bahan kimia.
• 🛡️ Jenis seal dan sambungan proses.
• ⚡ Klasifikasi area instalasi.
• 📏 Panjang pengukuran.
• 🛟 Densitas cairan untuk pemilihan pelampung.

Apabila pemilihan perangkat dilakukan dengan benar, sensor dapat digunakan untuk membantu memantau level cairan secara kontinu tanpa membuka tangki secara berkala.

Data dari sensor juga dapat dikombinasikan dengan informasi tekanan, suhu, aliran, dan status pompa untuk memberikan gambaran yang lebih lengkap mengenai kondisi proses.

🔧 Solusi yang Dapat Disesuaikan

Setiap tangki memiliki bentuk, ukuran, jenis cairan, dan kebutuhan pengukuran yang berbeda. Oleh karena itu, sistem sensor level magnetostriktif dapat dirancang berdasarkan kondisi aktual di lapangan.

Penyesuaian dapat mencakup:

• 📏 Panjang batang atau probe sensor.
• 🛟 Bentuk dan material pelampung.
• 🔩 Jenis sambungan proses.
• 🧱 Material bagian yang bersentuhan dengan cairan.
• 🌡️ Rentang suhu operasional.
• 💨 Ketahanan terhadap tekanan proses.
• 📡 Jenis sinyal keluaran.
• ⚡ Kebutuhan catu daya.
• 🛡️ Enclosure dan perlindungan lingkungan.
• ☁️ Integrasi dengan Platform Microthings.

Survei teknis diperlukan sebelum menentukan konfigurasi akhir. Tim perlu mengetahui dimensi tangki, tinggi nozzle, area mati, densitas cairan, kondisi turbulensi, serta posisi instalasi.

Selain itu, kebutuhan sistem kontrol harus diperiksa. Jenis input pada PLC atau RTU harus sesuai dengan sinyal keluaran sensor agar data dapat dibaca dengan benar.

📡 Integrasi Sensor Level dengan Perangkat IoT

Sensor magnetostriktif membutuhkan perangkat penghubung agar data dapat dikirimkan ke cloud. Perangkat tersebut dapat berupa Remote Terminal Unit, IoT gateway, data logger, atau controller yang memiliki input sesuai.

Alur sistem dapat dirancang sebagai berikut:

• 🛟 Pelampung mengikuti perubahan permukaan cairan.
• 📏 Sensor menghitung posisi pelampung.
• ⚡ Nilai level dikonversi menjadi sinyal keluaran.
• 📥 RTU atau gateway membaca data sensor.
• 🌐 Perangkat mengirimkan data melalui jaringan komunikasi.
• ☁️ Platform Microthings menerima dan menyimpan data.
• 📊 Dashboard menampilkan nilai level serta grafik historis.
• 🔔 Sistem mengirimkan peringatan ketika batas terlampaui.

Jaringan komunikasi dapat menggunakan Ethernet, Wi-Fi, 4G, atau metode lain sesuai ketersediaan infrastruktur. Pada lokasi terpencil, koneksi seluler dapat digunakan untuk mengirimkan data menuju cloud.

Apabila jaringan mengalami gangguan, perangkat gateway sebaiknya memiliki kemampuan penyimpanan lokal. Data dapat disimpan sementara lalu dikirimkan kembali setelah koneksi tersedia, bergantung pada fitur perangkat yang digunakan.

☁️ Platform Microthings untuk Monitoring Sensor Level

Platform Microthings berfungsi sebagai pusat pengumpulan, penyimpanan, dan visualisasi data dari sensor lapangan. Melalui dashboard, pengguna dapat memantau satu atau beberapa tangki dalam satu sistem.

Informasi yang dapat ditampilkan meliputi:

• 📏 Nilai level aktual.
• 📊 Grafik perubahan level.
• 🕒 Waktu pembaruan terakhir.
• 🚨 Status alarm level tinggi.
• ⚠️ Status level rendah.
• 📍 Lokasi tangki.
• 🏷️ Identitas sensor dan aset.
• 📡 Status koneksi perangkat.
• 🗂️ Riwayat pengukuran.
• 📋 Laporan penggunaan cairan.

Dashboard dapat disesuaikan berdasarkan kebutuhan pengguna. Operator dapat melihat kondisi aktual, sedangkan pengelola dapat menggunakan data historis untuk evaluasi konsumsi dan perencanaan persediaan.

Hak akses juga dapat dibedakan berdasarkan peran. Administrator dapat mengatur perangkat dan batas alarm, sementara pengguna operasional hanya melihat data yang berhubungan dengan lokasi kerjanya.

🚨 Alarm Level Tinggi dan Rendah

Sistem pemantauan dapat menggunakan ambang batas untuk membantu mendeteksi kondisi tidak normal. Batas tersebut perlu ditentukan berdasarkan kapasitas tangki, kebutuhan proses, serta ruang aman yang tersedia.

🔴 Alarm level terlalu tinggi

Alarm tinggi dapat digunakan untuk memberikan peringatan sebelum cairan mencapai kapasitas maksimum tangki. Informasi tersebut membantu operator menghentikan pengisian atau memeriksa katup masuk.

Namun, alarm dari sistem IoT tidak boleh menjadi satu-satunya perlindungan terhadap luapan pada proses kritis. Sistem independen seperti level switch, interlock, dan proteksi sesuai standar keselamatan tetap perlu dipertimbangkan.

🟡 Alarm level rendah

Alarm rendah membantu mengingatkan operator sebelum persediaan habis. Kondisi tersebut penting untuk menjaga pompa tetap beroperasi dalam batas yang aman dan mencegah terhentinya proses produksi.

⚠️ Perubahan level tidak normal

Platform juga dapat dikembangkan untuk mengenali penurunan atau peningkatan yang tidak sesuai pola operasional. Perubahan mendadak dapat menjadi indikasi kebocoran, pemindahan cairan, masalah katup, atau kesalahan proses.

Peringatan tersebut tetap perlu diverifikasi oleh petugas sebelum dinyatakan sebagai kebocoran atau kejadian tertentu.

📊 Manfaat Data Historis untuk Operasional

Data historis membantu perusahaan memahami pola penggunaan cairan. Grafik dapat menunjukkan kapan tangki diisi, berapa lama proses pengosongan berlangsung, dan bagaimana tingkat konsumsi berubah pada periode tertentu.

Data tersebut dapat digunakan untuk:

• 📦 Merencanakan persediaan.
• 🚚 Menentukan jadwal pengisian ulang.
• 📉 Mengevaluasi konsumsi cairan.
• 🔍 Memeriksa perubahan yang tidak normal.
• 🛠️ Membantu perencanaan pemeliharaan.
• 📋 Menyusun laporan operasional.
• ⚙️ Mengoptimalkan pengoperasian pompa.
• 🧾 Mendukung pencatatan aktivitas tangki.

Pengelolaan data yang baik membantu perusahaan mengambil keputusan berdasarkan informasi aktual. Namun, data sensor tetap perlu dibandingkan dengan pemeriksaan lapangan, proses kalibrasi, dan catatan operasional lainnya.

🛠️ Instalasi dan Pemeliharaan Sensor Level

Performa sensor dipengaruhi oleh posisi dan metode pemasangan. Probe harus dipasang secara stabil agar pelampung dapat bergerak tanpa hambatan.

Beberapa hal yang perlu diperhatikan antara lain:

• 📐 Memastikan probe terpasang sesuai posisi yang direkomendasikan.
• 🛟 Memeriksa kesesuaian pelampung dengan densitas cairan.
• 🌊 Menghindari area dengan turbulensi berlebihan.
• 🔩 Memastikan sambungan proses tidak bocor.
• 🔌 Memeriksa koneksi kabel dan terminal.
• 🛡️ Melindungi kepala sensor dari kondisi lingkungan.
• ⚡ Menggunakan grounding sesuai kebutuhan.
• 📡 Memastikan gateway menerima data dengan benar.
• 🧪 Melakukan verifikasi setelah instalasi.
• 📝 Mencatat konfigurasi dan hasil pengujian.

Endapan di dalam tangki dapat menghambat pelampung. Oleh sebab itu, pemeriksaan berkala perlu dilakukan sesuai kondisi cairan dan jadwal pemeliharaan fasilitas.

Kalibrasi atau verifikasi nilai juga diperlukan untuk memastikan data tetap sesuai. Prosedurnya harus mengikuti rekomendasi produsen serta standar internal perusahaan.

🌐 Keuntungan Sistem Sensor Level Berbasis IoT

Penggabungan sensor magnetostriktif dengan teknologi IoT memberikan manfaat lebih luas daripada pembacaan lokal.

Keuntungannya meliputi:

• ⚡ Data tersedia secara real-time atau mendekati real-time.
• 📍 Tangki di lokasi berbeda dapat dipantau secara terpusat.
• 📊 Data historis tersimpan secara otomatis.
• 🚨 Alarm dapat diteruskan kepada pengguna.
• 📡 Status komunikasi dapat dipantau.
• 🛠️ Gangguan perangkat lebih mudah diketahui.
• 🗂️ Laporan dapat dibuat berdasarkan periode tertentu.
• 🔗 Data dapat diintegrasikan dengan sistem operasional lain.
• 👥 Hak akses dapat diatur berdasarkan pengguna.
• 📱 Informasi dapat diakses dari perangkat yang terhubung.

Sistem tersebut cocok untuk perusahaan yang mengelola banyak tangki atau memiliki fasilitas yang tersebar. Tim operasional dapat memantau kondisi tanpa melakukan pemeriksaan manual ke seluruh lokasi setiap saat.

✅ Kesimpulan

Sensor Level magnetostriktif menjadi solusi pengukuran cairan yang dapat mendukung kebutuhan industri modern. Perangkat ini bekerja dengan mengukur waktu tempuh gelombang yang dihasilkan dari interaksi medan magnet pada waveguide dan magnet di dalam pelampung.

Metode tersebut memungkinkan posisi permukaan cairan diukur secara kontinu. Data dapat digunakan untuk memantau persediaan, mencegah kondisi level terlalu tinggi, mendeteksi level rendah, dan mendukung pengendalian proses.

Sensor dapat diterapkan pada tangki bahan bakar, minyak, air proses, maupun bahan kimia selama material dan spesifikasinya sesuai dengan kondisi media. Untuk area berbahaya, perangkat harus memiliki sertifikasi yang sesuai dengan klasifikasi lokasi.

Integrasi dengan RTU atau IoT gateway memungkinkan data dikirimkan menuju Platform Microthings. Pengguna dapat melihat nilai level, grafik historis, status alarm, identitas tangki, serta kondisi komunikasi melalui dashboard.

Dengan pemilihan sensor yang tepat, instalasi yang benar, pemeliharaan berkala, dan dukungan platform cloud, sistem pengukuran level dapat membantu meningkatkan efisiensi, keselamatan, dan keandalan operasional perusahaan.
