Pengukuran Level HPT604 Berbasis Internet of Things

Latar Belakang Pengukuran Level Industri

Perkembangan teknologi instrumentasi telah menghasilkan banyak jenis sensor level, seperti sensor tekanan submersible, radar, ultrasonik, kapasitif, dan pelampung. Setiap teknologi mempunyai prinsip kerja dan karakteristik yang berbeda. Oleh karena itu, perusahaan perlu memahami kondisi media dan lingkungan sebelum memilih perangkat. Kesalahan pemilihan dapat menyebabkan nilai tidak stabil, kebutuhan pemeliharaan meningkat, atau sensor tidak dapat bekerja sesuai tujuan. Faktor seperti tinggi tangki, jenis cairan, suhu, tekanan, busa, uap, bentuk tangki, dan struktur internal harus dianalisis agar sistem memberikan hasil yang sesuai.

Mengapa Pengukuran Level HPT604 Dibutuhkan?

Data level dibutuhkan untuk mengetahui jumlah media di dalam tangki, reservoir, kolam, silo, atau tempat penyimpanan lainnya. Informasi tersebut membantu operator menjaga ketersediaan bahan, menghindari luapan, melindungi pompa, dan mengatur proses pengisian. Pemeriksaan manual hanya menunjukkan kondisi ketika petugas berada di lokasi. Sementara itu, perubahan yang terjadi di luar jadwal pemeriksaan dapat terlewat. Dengan sensor yang terhubung ke sistem IoT, nilai level dapat dikumpulkan secara berkala dan ditampilkan melalui dashboard sehingga kondisi proses lebih mudah diawasi.

Risiko Cairan Meluap dari Tangki

Cairan dapat meluap apabila proses pengisian terus berlangsung saat tangki telah mencapai kapasitas maksimum. Kondisi ini dapat menyebabkan kehilangan material, area kerja menjadi basah, serta meningkatkan risiko kerusakan peralatan. Pada media tertentu, luapan juga dapat menimbulkan dampak keselamatan dan lingkungan. Sensor level membantu mengetahui kenaikan permukaan sebelum mencapai batas atas. Sistem kemudian dapat memberikan alarm atau mengirimkan status kepada operator agar tindakan dapat dilakukan sesuai prosedur.

Risiko Level Terlalu Rendah

Level yang terlalu rendah dapat mengganggu pasokan cairan menuju proses berikutnya. Selain itu, pompa yang bekerja tanpa cairan dalam jumlah cukup berisiko mengalami kondisi dry running. Gangguan tersebut dapat meningkatkan suhu dan mempercepat kerusakan komponen pompa. Melalui monitoring kontinu, operator dapat mengetahui pola penurunan cairan dan mengatur proses pengisian sebelum mencapai batas minimum. Alarm level rendah juga dapat digunakan sebagai perlindungan tambahan bagi peralatan.

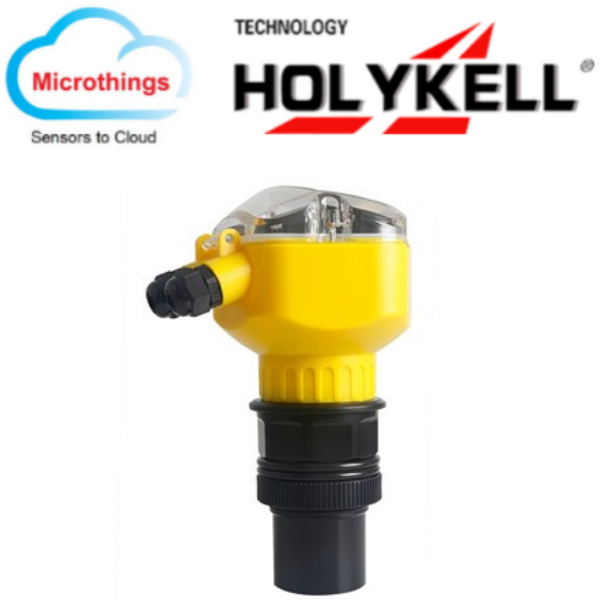

Sensor US8000 sebagai Solusi Pengukuran Nonkontak

Sensor US8000 merupakan pemancar level ultrasonik tipe terintegrasi yang menggabungkan sensor ultrasonik, sensor suhu, rangkaian servo ultrasonik, dan rangkaian transmisi dalam satu perangkat. Desain tersebut menghasilkan alat ukur level yang ringkas untuk pemantauan cairan maupun material padat sesuai kondisi aplikasinya. Sensor bekerja tanpa kontak langsung dengan media sehingga sesuai untuk tangki yang tidak membutuhkan probe terendam. Produk juga menyediakan beberapa pilihan sinyal keluaran agar dapat dihubungkan dengan sistem kontrol dan monitoring industri.

Fungsi Utama Sensor US8000

Fungsi utama Sensor US8000 adalah mengukur jarak antara bagian sensor dan permukaan media. Setelah tinggi tangki serta titik referensi dimasukkan, nilai jarak dapat dikonversi menjadi level, persentase isi, atau volume. Perangkat dapat digunakan untuk pengukuran level cairan, material padat, minuman, dan penyimpanan hasil pertanian selama kondisi permukaan serta lingkungan sesuai dengan kemampuan sensor. Penggunaan metode nonkontak membantu mengurangi risiko material menempel pada probe karena tidak ada bagian pengindra yang terendam.

Prinsip Kerja Sensor Level Ultrasonik

Sensor US8000 memancarkan pulsa suara berfrekuensi tinggi menuju permukaan media. Pulsa bergerak dalam pola berbentuk kerucut dan dipantulkan kembali setelah mengenai permukaan cairan atau material. Sensor kemudian berfungsi sebagai penerima untuk menangkap gema tersebut. Mikroprosesor menghitung waktu perjalanan pulsa dari sensor menuju permukaan dan kembali lagi. Karena kecepatan rambat suara telah diketahui, perangkat dapat menghitung jarak antara antena sensor dan media. Nilai tersebut selanjutnya diolah menjadi informasi ketinggian.

Peran Sensor Suhu dalam Pengukuran

Kecepatan suara di udara dapat berubah mengikuti temperatur. Oleh sebab itu, US8000 dilengkapi sensor suhu untuk mendukung kompensasi terhadap perubahan kondisi lingkungan. Fitur ini membantu perangkat menyesuaikan perhitungan jarak ketika suhu di sekitar jalur pengukuran berubah. Meskipun demikian, pemasangan tetap perlu menghindari perubahan suhu yang sangat cepat, sumber panas langsung, serta kondisi uap berat yang dapat memengaruhi rambatan suara.

Zona Buta pada Sensor Ultrasonik

Sensor ultrasonik mempunyai area tertentu di dekat permukaan transduser yang tidak dapat digunakan untuk pengukuran. Area tersebut disebut zona buta. US8000 memiliki zona buta sekitar 0,25 sampai 0,8 meter sesuai rentang dan konfigurasinya. Oleh karena itu, sensor harus ditempatkan dengan jarak yang cukup dari batas level tertinggi. Apabila permukaan cairan memasuki zona buta, pembacaan dapat menjadi tidak stabil atau tidak dapat ditampilkan dengan benar.

Spesifikasi Sensor US8000

Sensor US8000 mempunyai rentang standar 0 sampai 5 meter dengan pilihan hingga 15 meter. Tingkat akurasinya tercantum sekitar 0,25 sampai 0,5 persen dari skala penuh. Resolusi pengukuran dapat mencapai 3 milimeter atau 0,1 persen dari skala penuh dengan menggunakan nilai yang lebih besar. Sensor dapat bekerja pada suhu sekitar minus 20 sampai 80 derajat Celsius dan tekanan kerja hingga 2 bar. Spesifikasi akhir perlu disesuaikan dengan rentang, kondisi tangki, media, dan kebutuhan proyek.

Pilihan Sinyal Keluaran

US8000 menyediakan keluaran 4 sampai 20 mA, 1 sampai 5 V, 0 sampai 5 V, 0 sampai 10 V, serta komunikasi RS485 Modbus RTU. Keluaran analog dapat dihubungkan ke display, controller, PLC, atau RTU yang mempunyai modul input sesuai. Sementara itu, RS485 Modbus memungkinkan data dibaca secara digital oleh perangkat akuisisi atau gateway. Pemilihan jenis sinyal perlu ditentukan sebelum pemesanan agar sesuai dengan sistem yang telah tersedia di lokasi.

Catu Daya dan Konsumsi Perangkat

Sensor dapat menggunakan catu daya 24 V DC dengan kebutuhan arus yang tercantum sekitar 120 mA. Konfigurasi 12 V DC juga tersedia untuk penerapan yang menggunakan sumber daya dari baterai, motor, atau tenaga surya. Pemilihan catu daya perlu memperhatikan jenis sinyal keluaran, panjang kabel, serta perangkat komunikasi yang digunakan. Sumber daya yang stabil membantu menjaga proses pengukuran dan pengiriman data tetap berjalan dengan baik.

Perlindungan Sensor untuk Lingkungan Industri

US8000 memiliki perlindungan IP66 pada bagian housing. Tingkat perlindungan tersebut membantu perangkat menghadapi debu dan semprotan air, tetapi sensor tidak dirancang untuk terendam. Karena itu, bagian atas perangkat, terminal, dan sambungan kabel perlu dipasang dengan benar. Penggunaan enclosure tambahan dapat dipertimbangkan apabila lokasi sering terkena hujan, air bertekanan, atau kondisi lingkungan yang lebih berat.

Sudut Pancaran dan Kecepatan Respons

Sudut pancaran US8000 tercantum kurang dari 9 derajat sehingga gelombang dapat diarahkan menuju area permukaan yang relatif terfokus. Sensor juga memiliki waktu respons kurang dari sekitar 200 milidetik pada kondisi yang sesuai. Sudut pancaran yang sempit membantu mengurangi sebagian gangguan dari dinding atau struktur tangki. Namun, posisi pemasangan tetap harus menghindari pipa, tangga, pengaduk, serta komponen lain yang berada di dalam jalur pulsa.

Kinerja Sensor pada Berbagai Media

Teknologi ultrasonik dapat digunakan pada cairan dan beberapa material padat tanpa kontak langsung. Namun, kualitas pantulan bergantung pada bentuk permukaan media. Permukaan cairan yang tenang biasanya menghasilkan gema lebih stabil daripada permukaan dengan gelombang besar, busa tebal, atau uap berat. Untuk material padat, sudut tumpukan dan debu juga perlu diperhatikan. Oleh karena itu, survei kondisi proses sangat penting sebelum menentukan posisi dan rentang sensor.

Pengukuran Level Air

Pada tangki air, reservoir, dan kolam, sensor dapat dipasang di atas permukaan dengan posisi vertikal. Gelombang diarahkan menuju area yang bebas dari aliran masuk. Nilai yang dibaca dapat digunakan untuk mengetahui persentase isi, mengatur pompa, atau menghasilkan alarm. Karena perangkat tidak terendam, pemeliharaan dapat dilakukan dari bagian atas tangki. Namun, kondensasi pada permukaan sensor tetap perlu diperiksa secara berkala.

Pengukuran Cairan Industri

US8000 dapat digunakan pada cairan industri apabila kondisi uap, busa, suhu, tekanan, dan permukaannya masih sesuai dengan prinsip ultrasonik. Karena metode pengukurannya tidak bersentuhan langsung dengan cairan, kompatibilitas kimia pada bagian sensor lebih mudah dikelola. Meskipun demikian, uap korosif tetap dapat mengenai housing dan transduser. Oleh sebab itu, karakter media dan lingkungan di dalam tangki harus disampaikan saat melakukan konsultasi teknis.

Pengukuran Material Padat

Perangkat dapat diterapkan untuk memantau level material padat di dalam tempat penyimpanan pertanian atau silo tertentu. Sensor perlu diarahkan menuju area permukaan yang dapat memberikan pantulan memadai. Material dengan debu berat, permukaan tidak rata, atau sudut tumpukan yang berubah dapat menyebabkan nilai berfluktuasi. Posisi pengisian juga sebaiknya tidak berada langsung di bawah sensor karena jatuhnya material dapat mengganggu pulsa.

Pemasangan Sensor US8000

Sensor dipasang di bagian atas tangki dengan permukaan transduser menghadap tegak lurus ke arah media. Jarak dari dinding perlu disesuaikan dengan sudut pancaran agar gelombang tidak mengenai struktur tangki. Selain itu, sensor sebaiknya dijauhkan dari pipa pengisian, agitator, tangga, dan sambungan internal. Apabila terdapat beberapa sensor dalam satu area, jaraknya perlu diatur untuk mengurangi kemungkinan gangguan silang.

Pemilihan Titik Pemasangan

Titik pemasangan harus mewakili level media secara keseluruhan. Pada tangki dengan aliran masuk kuat, sensor tidak sebaiknya ditempatkan tepat di atas titik pengisian. Untuk tangki yang menggunakan agitator, perangkat perlu dipasang pada area yang memiliki permukaan lebih stabil. Tinggi nozzle juga harus diperhatikan agar pulsa tidak terhalang oleh dinding sambungan. Setelah sensor terpasang, nilai jarak kosong dan level penuh perlu dimasukkan sesuai ukuran tangki.

Pengaturan Titik Nol dan Level Maksimum

Titik nol biasanya ditetapkan berdasarkan posisi dasar tangki atau batas pengukuran terendah. Sementara itu, level maksimum ditentukan dengan tetap mempertahankan jarak dari zona buta sensor. Pengguna perlu memastikan bahwa media tidak naik terlalu dekat dengan transduser. Setelah konfigurasi selesai, nilai sensor dapat dibandingkan dengan pengukuran manual sebagai referensi. Pemeriksaan ini membantu memastikan bahwa data yang diterima PLC atau dashboard sesuai dengan kondisi sebenarnya.

Integrasi Sensor US8000 dengan Internet of Things

Sensor US8000 tidak mengirimkan data langsung ke internet tanpa perangkat tambahan. Sinyal analog atau komunikasi RS485 perlu dibaca oleh PLC, RTU, data logger, atau gateway. Perangkat tersebut kemudian mengubah nilai sensor menjadi format data yang dapat dikirim melalui Ethernet, Wi-Fi, jaringan seluler, atau LoRa. Dengan arsitektur tersebut, sistem Pengukuran Level HPT604 dapat digunakan untuk memantau beberapa tangki atau lokasi melalui satu platform.

Microthings sebagai Cloud Data Service Platform

Microthings merupakan platform IoT dan Cloud Computing yang digunakan untuk kontrol, monitoring, integrasi perangkat, dan pengolahan data secara real-time. Data dari US8000 dapat dikirim melalui perangkat gateway sebelum ditampilkan pada platform. Setiap sensor dapat diberi identitas berdasarkan nama tangki, lokasi, area produksi, atau fungsi proses. Dengan demikian, operator dapat mengawasi banyak titik level melalui dashboard terpusat.

Dashboard Monitoring Level

Dashboard dapat menampilkan nilai level dalam satuan meter, persentase, atau volume sesuai konfigurasi sistem. Informasi juga dapat disajikan melalui indikator, tabel, grafik, dan peta lokasi. Pengguna dapat melihat status komunikasi serta waktu pembaruan terakhir untuk memastikan perangkat masih terhubung. Selain itu, data dari beberapa tangki dapat ditampilkan dalam satu halaman sehingga proses pengawasan menjadi lebih praktis.

Histori Data dan Analisis Penggunaan

Data yang disimpan sebagai histori membantu pengguna melihat pola pengisian dan pengosongan tangki. Grafik dapat menunjukkan waktu penggunaan tertinggi, kecepatan penurunan level, dan durasi proses pengisian. Informasi tersebut berguna untuk mengevaluasi konsumsi cairan, kinerja pompa, dan kebutuhan pasokan. Histori juga dapat digunakan sebagai bahan laporan operasional serta membantu teknisi menentukan waktu terjadinya perubahan kondisi.

Alarm Level Tinggi dan Rendah

Platform dapat dikonfigurasi untuk menghasilkan alarm ketika level melewati batas tertentu. Alarm tinggi membantu mencegah luapan, sedangkan alarm rendah dapat digunakan untuk menjaga pasokan dan melindungi pompa. Sistem juga dapat memberikan peringatan ketika sensor berhenti mengirimkan data. Namun, alarm cloud sebaiknya dilengkapi dengan sistem pengaman lokal agar perlindungan tetap berjalan ketika koneksi internet mengalami gangguan.

Manfaat Pengukuran Level HPT604 Berbasis IoT

Penerapan sistem ini membantu perusahaan mengurangi pekerjaan pencatatan manual dan meningkatkan visibilitas terhadap kondisi tangki. Operator dapat memeriksa level tanpa harus mendatangi setiap lokasi. Selain itu, histori data memberikan informasi yang lebih lengkap daripada pembacaan sesaat. Alarm juga membantu mempercepat respons terhadap kondisi tidak normal. Dengan integrasi cloud, pengelolaan level dapat dilakukan secara lebih terukur dan mendukung efisiensi proses.

Solusi yang Dapat Disesuaikan

Setiap perusahaan mempunyai kebutuhan berbeda berdasarkan jenis media, ukuran tangki, jumlah titik, sinyal keluaran, dan metode komunikasi. Oleh karena itu, solusi dapat disesuaikan melalui pemilihan rentang US8000, jenis output, sumber daya, gateway, jaringan internet, tampilan dashboard, serta batas alarm. Penyesuaian juga dapat mencakup integrasi dengan PLC, SCADA, HMI, atau sistem perusahaan lainnya. Konsultasi teknis diperlukan agar sensor, perangkat komunikasi, dan platform dapat bekerja sebagai satu sistem yang stabil.

Kesimpulan

Pengukuran Level HPT604 berbasis Internet of Things membantu perusahaan memantau ketinggian cairan dan material secara nonkontak menggunakan Sensor US8000. Sensor ini bekerja dengan memancarkan pulsa ultrasonik dan menghitung waktu pantul dari permukaan media. US8000 menawarkan rentang standar hingga 5 meter dengan pilihan sampai 15 meter, akurasi sekitar 0,25 sampai 0,5 persen dari skala penuh, keluaran analog dan RS485 Modbus RTU, perlindungan IP66, serta kompensasi suhu. Data sensor dapat dibaca oleh PLC, RTU, atau gateway sebelum dikirim menuju Platform Microthings untuk ditampilkan dalam bentuk dashboard, grafik, histori, dan alarm. Hubungi tim sales dan marketing Microthings untuk berkonsultasi mengenai rentang sensor, posisi pemasangan, perangkat komunikasi, integrasi cloud, dan sistem monitoring yang sesuai dengan kebutuhan perusahaan Anda.
