Monitoring Gardu Berbasis Internet of Things

Internet of Things membantu perusahaan memantau kondisi gardu yang berada jauh dari pusat operasional. Sensor dan perangkat gardu mengumpulkan data, sedangkan modul komunikasi mengirimkan informasi tersebut menuju pusat monitoring. Dengan demikian, operator dapat memeriksa kondisi gardu tanpa harus selalu datang ke lokasi.

Sebagian gardu berada di kawasan industri, pinggiran kota, perkebunan, atau area yang sulit dijangkau. Sementara itu, operator biasanya bekerja dari ruang kontrol yang berada di lokasi berbeda. Kondisi tersebut membuat sistem komunikasi jarak jauh menjadi bagian penting dalam kegiatan pemantauan.

Pemeriksaan langsung tetap diperlukan untuk melihat kondisi fisik peralatan. Namun, metode tersebut membutuhkan waktu dan hanya menunjukkan keadaan ketika petugas berada di lokasi. Sistem monitoring otomatis melengkapi pemeriksaan lapangan dengan menyediakan data secara berkala.

Microthings dapat menghubungkan perangkat industri dengan platform cloud untuk kebutuhan monitoring, kontrol, pengolahan data, dan pemberian alarm. Sistem tersebut mendukung berbagai metode komunikasi, termasuk LoRa, RF, jaringan seluler, dan teknologi lain sesuai kebutuhan proyek. (Solusi Pintar untuk Industri Otomasi)

Pentingnya Monitoring Gardu Jarak Jauh

Gardu memiliki berbagai perangkat yang perlu bekerja secara stabil. Gangguan pada suhu, sumber daya, sistem komunikasi, atau peralatan pendukung dapat memengaruhi operasional fasilitas.

Tanpa sistem monitoring, perubahan kondisi mungkin baru diketahui saat petugas melakukan inspeksi. Akibatnya, tim operasional dapat terlambat mengambil tindakan. Masalah yang awalnya kecil pun berpotensi berkembang menjadi gangguan yang lebih besar.

Melalui dashboard, operator dapat melihat data dari beberapa gardu secara terpusat. Informasi tersebut membantu tim menentukan lokasi yang perlu diperiksa lebih dahulu. Oleh karena itu, kunjungan lapangan dapat dilakukan berdasarkan kondisi aktual.

Riwayat data juga mendukung proses evaluasi. Sebagai contoh, perusahaan dapat melihat perubahan suhu, tegangan suplai, atau status komunikasi sebelum gangguan muncul. Selanjutnya, data tersebut dapat digunakan untuk membantu proses pemeriksaan.

Tantangan Pemeriksaan Gardu Secara Manual

Pemeriksaan manual mengharuskan petugas mendatangi setiap gardu. Cara tersebut tetap penting, tetapi memerlukan banyak waktu apabila lokasi tersebar di wilayah yang luas.

Selain itu, akses menuju gardu tidak selalu mudah. Cuaca, kondisi jalan, jarak, dan keterbatasan personel dapat memengaruhi jadwal pemeriksaan. Akibatnya, data dari setiap lokasi tidak selalu diperoleh pada waktu yang sama.

Kesalahan pencatatan juga dapat terjadi. Petugas mungkin memasukkan angka yang kurang tepat atau menggunakan format laporan yang berbeda. Sistem digital membantu mengurangi masalah tersebut karena data disimpan berdasarkan perangkat dan waktu pembacaan.

Meskipun demikian, sistem otomatis tidak menggantikan seluruh inspeksi. Kondisi kabel, panel, transformator, sambungan, dan sistem proteksi tetap harus diperiksa secara langsung sesuai prosedur perusahaan.

Cara Kerja Internet of Things pada Gardu

Sistem monitoring dimulai dari sensor, meter, relay proteksi, atau perangkat elektronik gardu yang memiliki keluaran data. Parameter yang dipantau dapat disesuaikan dengan kebutuhan fasilitas.

Data lapangan kemudian dibaca oleh RTU, PLC, data logger, atau perangkat komunikasi. Koneksi dapat menggunakan input digital, sinyal analog, pulse input, RS232, RS485, maupun antarmuka lain sesuai perangkat yang tersedia.

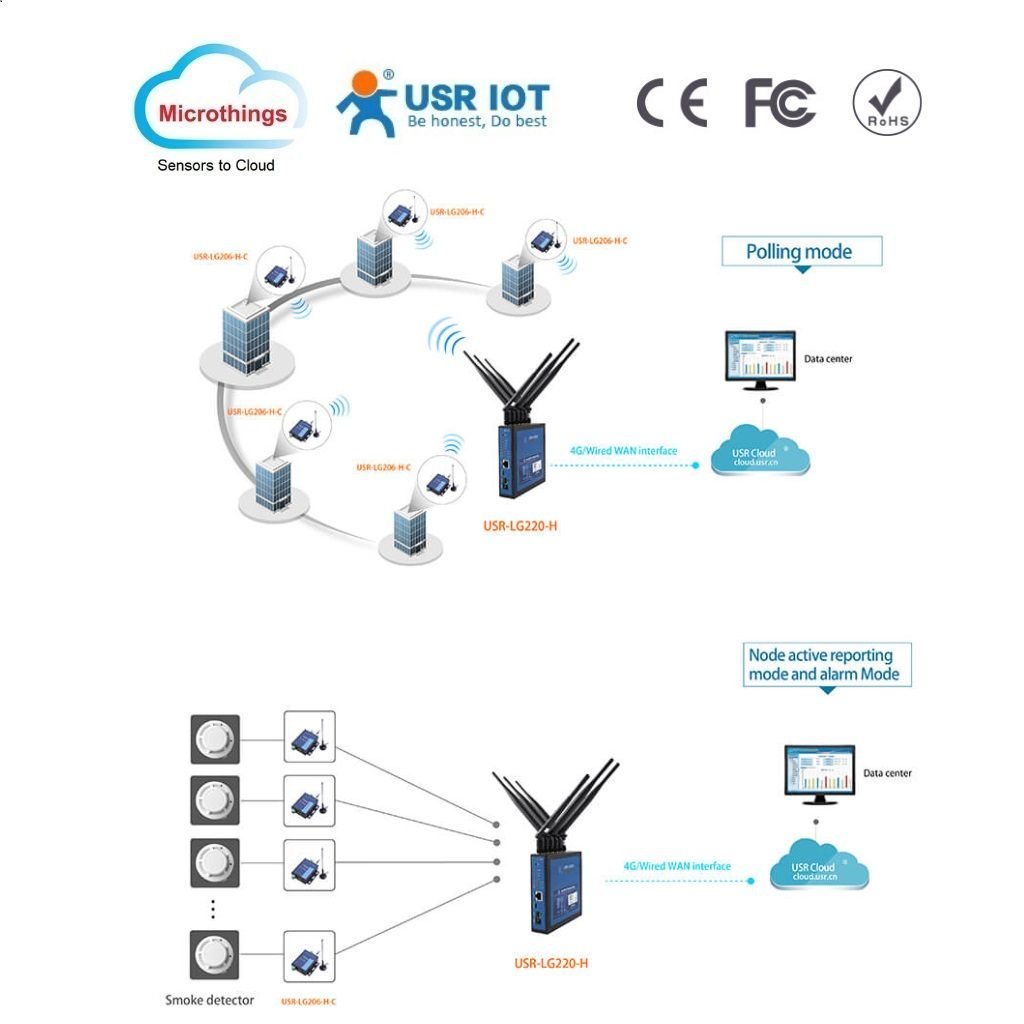

Setelah data diterima, modul komunikasi mengirimkan informasi menuju gateway. Pada jaringan lokal jarak jauh, komunikasi tersebut dapat memanfaatkan teknologi LoRa.

Gateway berfungsi mengumpulkan data dari perangkat yang berada di gardu. Selanjutnya, informasi dapat diteruskan menuju Platform Microthings melalui Ethernet, fiber, WiFi, atau jaringan seluler sesuai infrastruktur lokasi.

Platform kemudian menyimpan dan menampilkan data melalui dashboard berbasis web. Operator dapat melihat nilai terbaru, grafik, riwayat, status komunikasi, serta alarm dari pusat operasional.

Modul LoRa F8L10D-N untuk Transmisi Data

F8L10D-N merupakan modul komunikasi tertanam yang dirancang untuk mengirimkan data melalui jaringan LoRa. Teknologi ini menggunakan metode spread spectrum untuk mendukung komunikasi jarak jauh dengan laju data relatif rendah. (fourfaith.com)

Modul tersebut sesuai untuk aplikasi yang mengirimkan data berukuran kecil, seperti nilai sensor, status perangkat, dan alarm. Selain itu, desain konsumsi dayanya mendukung beberapa mode tidur untuk mengurangi penggunaan energi.

Berdasarkan spesifikasi produsen, F8L10D-N mendukung antarmuka UART dan memiliki arus deep sleep kurang dari 2 µA pada kondisi yang ditentukan. Perangkat juga dirancang untuk lingkungan industri dengan rentang suhu operasi sekitar −40 hingga 85°C. (fourfaith.com)

Varian frekuensi dapat mencakup 433 MHz, 868 MHz, dan frekuensi lain sesuai model serta wilayah pemasangan. Oleh karena itu, pemilihan frekuensi harus mengikuti spesifikasi perangkat dan ketentuan penggunaan spektrum di lokasi proyek. (four-faith.net)

Perbedaan Sensor dan Modul Komunikasi

F8L10D-N bukan sensor pengukur kondisi gardu. Perangkat ini merupakan modul komunikasi yang membawa data dari perangkat lapangan menuju penerima atau gateway.

Sementara itu, RS232 juga bukan sensor. RS232 merupakan standar komunikasi serial yang dapat digunakan untuk bertukar data antara perangkat.

Apabila perangkat gardu menggunakan RS232, teknisi mungkin membutuhkan terminal, converter, atau gateway yang sesuai. F8L10D-N sendiri menggunakan antarmuka UART pada level yang mengikuti spesifikasi modul. Oleh sebab itu, integrasi tidak boleh dilakukan tanpa memeriksa level tegangan dan jenis koneksi.

Pemisahan fungsi tersebut membuat struktur sistem lebih mudah dipahami. Sensor melakukan pengukuran, controller mengolah informasi, modul LoRa mengirimkan data, sedangkan Platform Microthings menampilkan hasilnya.

Parameter yang Dapat Dipantau pada Gardu

Jenis parameter harus ditentukan berdasarkan kebutuhan operasional. Setiap gardu dapat memiliki perangkat dan tingkat risiko yang berbeda.

Suhu ruang atau panel dapat dipantau untuk mengetahui perubahan kondisi lingkungan. Kelembapan juga dapat ditambahkan apabila fasilitas memiliki risiko kondensasi.

Selain itu, sistem dapat membaca status pintu, sumber daya DC, baterai, alarm kebakaran, status perangkat, dan parameter lain jika sensor serta antarmukanya tersedia. Data dari relay, meter, atau controller juga dapat diintegrasikan setelah protokolnya diperiksa.

Namun, semua parameter tersebut tidak selalu tersedia secara langsung pada F8L10D-N. Sistem membutuhkan sensor, input module, RTU, atau controller yang sesuai. Karena itu, arsitektur perangkat harus dirancang sebelum instalasi.

Jaringan LoRa untuk Gardu Terpencil

LoRa dapat digunakan sebagai jalur komunikasi antara gardu dan gateway tanpa memakai kartu SIM pada setiap titik. Pendekatan ini membantu mengurangi ketergantungan pada biaya komunikasi seluler per perangkat.

Namun, LoRa bukan berarti seluruh sistem dapat terhubung ke cloud tanpa infrastruktur tambahan. Data yang diterima gateway tetap membutuhkan backhaul menuju server. Jalur tersebut dapat berupa Ethernet, fiber, WiFi, atau jaringan seluler.

Jangkauan komunikasi juga bergantung pada kondisi lapangan. Posisi antena, ketinggian, bangunan, pepohonan, interferensi, daya pancar, dan frekuensi dapat memengaruhi kualitas sinyal.

Produsen menyebutkan bahwa keluarga F8L10D mendukung komunikasi jarak jauh, tetapi jarak aktual berbeda berdasarkan varian dan lingkungan. Oleh sebab itu, survei radio serta pengujian lapangan perlu dilakukan sebelum penerapan skala besar. (four-faith.net)

Platform Microthings untuk Monitoring Gardu

Platform Microthings menjadi pusat pengelolaan data dari perangkat lapangan. Sistem menerima informasi melalui gateway, kemudian menyimpannya berdasarkan titik dan waktu pengukuran.

Setiap gardu dapat diberi nama sesuai lokasi. Contohnya meliputi Gardu Utama, Gardu Area Produksi, Gardu Distribusi Utara, atau Gardu Proyek Satu.

Penamaan yang jelas membantu operator menemukan lokasi yang mengalami perubahan. Selain itu, dashboard dapat dikelompokkan berdasarkan wilayah, fasilitas, atau tingkat prioritas.

Hak akses juga dapat disesuaikan. Operator dapat melihat kondisi harian, sedangkan supervisor memeriksa laporan. Sementara itu, teknisi dapat membuka halaman komunikasi dan status perangkat.

Platform Microthings mendukung monitoring real-time, pengolahan data, pemberian alarm, dan integrasi perangkat industri. Kemampuan aktual pada setiap proyek tetap mengikuti konfigurasi sistem yang diterapkan. (Solusi Pintar untuk Industri Otomasi)

Dashboard Monitoring Gardu

Dashboard dapat menampilkan nilai sensor, status perangkat, waktu pembaruan, dan kondisi komunikasi. Informasi utama sebaiknya ditempatkan pada halaman awal agar mudah dibaca.

Warna dan simbol dapat digunakan untuk membedakan kondisi normal, peringatan, dan gangguan. Dengan demikian, operator tidak perlu memeriksa seluruh data satu per satu.

Peta juga dapat ditambahkan untuk menunjukkan lokasi gardu. Fitur tersebut memudahkan petugas menentukan rute pemeriksaan ketika beberapa titik mengalami gangguan.

Selain data proses, dashboard perlu menampilkan waktu pembaruan terakhir. Informasi ini membantu operator membedakan antara nilai yang stabil dan perangkat yang berhenti mengirimkan data.

Riwayat Data dan Grafik

Platform menyimpan data berdasarkan interval pembacaan. Oleh karena itu, pengguna dapat melihat pola perubahan harian, mingguan, atau bulanan.

Grafik memudahkan operator menemukan perubahan secara bertahap. Sebagai contoh, kenaikan suhu yang terus terjadi dapat menjadi tanda bahwa sistem ventilasi perlu diperiksa.

Riwayat komunikasi juga berguna untuk melihat kestabilan jaringan. Jika data sering terputus pada waktu tertentu, teknisi dapat memeriksa interferensi, antena, sumber daya, atau gateway.

Ketika gangguan muncul, petugas dapat melihat kondisi sebelumnya. Selanjutnya, informasi tersebut membantu proses pemeriksaan menjadi lebih terarah.

Alarm dan Notifikasi Gangguan

Alarm dapat dibuat ketika nilai melewati batas yang telah ditentukan. Sebagai contoh, sistem dapat memberikan peringatan ketika suhu terlalu tinggi atau sumber daya DC turun.

Notifikasi juga dapat muncul saat perangkat tidak mengirimkan data dalam waktu tertentu. Kondisi tersebut mungkin berasal dari gangguan listrik, kerusakan kabel, masalah jaringan, atau perangkat komunikasi.

Namun, batas alarm harus mengikuti prosedur operasional perusahaan. Pengaturan yang terlalu sempit dapat menghasilkan banyak peringatan yang tidak diperlukan. Sebaliknya, batas yang terlalu lebar dapat memperlambat respons.

Setiap alarm sebaiknya memiliki tingkat prioritas. Peringatan kritis perlu ditangani segera, sedangkan informasi pemeliharaan dapat dijadwalkan sesuai kebutuhan.

Proteksi Gardu Tetap Berjalan Secara Lokal

Sistem Internet of Things berfungsi sebagai lapisan monitoring, pencatatan, dan penyampaian informasi. Namun, proteksi utama gardu tidak boleh bergantung pada cloud.

Relay proteksi, circuit breaker, interlock, serta sistem keselamatan harus tetap bekerja secara lokal. Jika jaringan komunikasi terputus, perangkat tersebut harus mampu menjalankan fungsi perlindungannya.

Perintah jarak jauh juga perlu dibatasi. Akses kontrol harus menggunakan autentikasi, pembagian hak pengguna, pencatatan aktivitas, dan prosedur persetujuan yang sesuai.

Selain itu, jaringan monitoring sebaiknya dipisahkan dari sistem kritis bila diperlukan. Pendekatan tersebut membantu mengurangi risiko akses yang tidak sah dan menjaga keandalan operasional.

Pemasangan Antena dan Perangkat Komunikasi

Posisi antena memengaruhi kualitas komunikasi LoRa. Antena sebaiknya ditempatkan pada area yang tidak terhalang oleh struktur logam besar.

Ketinggian juga perlu diperhatikan. Dalam banyak kondisi, posisi yang lebih tinggi dapat membantu meningkatkan jalur komunikasi. Namun, instalasi tetap harus mempertimbangkan penangkal petir dan keselamatan kerja.

Kabel antena sebaiknya dibuat sependek mungkin sesuai kebutuhan. Kabel yang terlalu panjang dapat menambah kehilangan sinyal.

Panel komunikasi perlu melindungi perangkat dari debu, kelembapan, panas, dan gangguan listrik. Selain itu, grounding dan surge protection harus dipasang mengikuti standar fasilitas.

Setelah instalasi selesai, teknisi perlu menguji komunikasi dari setiap gardu. Hasil uji harus mencakup kualitas sinyal, kestabilan data, waktu respons, dan kondisi saat terjadi gangguan daya.

Pemeliharaan Sistem Monitoring Gardu

Pemeliharaan perlu dilakukan pada sensor, kabel, panel, antena, gateway, serta sumber daya. Pemeriksaan rutin membantu menemukan gangguan sebelum sistem berhenti bekerja.

Antena yang longgar atau rusak dapat menurunkan kualitas komunikasi. Sementara itu, perubahan pada sumber daya dapat menyebabkan modul mengirimkan data secara tidak stabil.

Dashboard dapat membantu mendeteksi gejala awal. Nilai yang tidak berubah, sering terputus, atau berbeda jauh dari kondisi aktual perlu segera diperiksa.

Konfigurasi perangkat juga harus dicatat. Informasi alamat, frekuensi, identitas gardu, dan interval pengiriman diperlukan ketika teknisi melakukan penggantian perangkat.

Selain itu, cadangan konfigurasi perlu tersedia. Dengan cara tersebut, pemulihan sistem dapat dilakukan lebih cepat setelah terjadi kerusakan.

Manfaat Internet of Things bagi Monitoring Gardu

Penerapan Internet of Things membantu perusahaan mengumpulkan data dari beberapa gardu dalam satu dashboard. Akibatnya, kebutuhan pencatatan manual dapat dikurangi.

Alarm mempercepat penyampaian informasi ketika kondisi berubah. Selain itu, riwayat data membantu tim teknis memahami pola gangguan.

Penggunaan LoRa juga dapat mengurangi kebutuhan kartu SIM pada setiap titik. Namun, perusahaan tetap harus menyediakan gateway dan jalur komunikasi menuju server.

Monitoring jarak jauh membuat kunjungan lapangan lebih terarah. Petugas dapat memprioritaskan gardu yang menunjukkan alarm atau gangguan komunikasi.

Meskipun demikian, manfaat tersebut bergantung pada desain jaringan, kualitas sensor, dan pemeliharaan perangkat. Oleh karena itu, pengujian serta validasi harus dilakukan secara berkala.

Solusi Monitoring yang Dapat Disesuaikan

Setiap gardu memiliki jumlah perangkat, jarak, kondisi lingkungan, dan kebutuhan data yang berbeda. Karena itu, Microthings menerima pengembangan sistem sesuai kebutuhan perusahaan.

Penyesuaian dapat mencakup jenis sensor, RTU, modul F8L10D-N, gateway, frekuensi komunikasi, sumber daya, dashboard, dan batas alarm.

Sistem juga dapat dihubungkan dengan PLC, meter, relay, atau SCADA setelah kebutuhan protokol diperiksa. Selain itu, struktur hak akses dapat disesuaikan dengan organisasi pengguna.

Implementasi dapat dimulai dari satu atau dua gardu sebagai tahap uji coba. Setelah komunikasi dan tampilan data terverifikasi, sistem dapat diperluas ke lokasi lain.

Pendekatan bertahap membantu perusahaan mengevaluasi jangkauan LoRa, kestabilan perangkat, dan kemudahan penggunaan dashboard sebelum penerapan dalam skala besar.

Kesimpulan

Monitoring gardu berbasis Internet of Things menghubungkan sensor atau perangkat gardu, modul komunikasi LoRa, gateway, dan Platform Microthings. Sistem membantu operator melihat nilai terbaru, grafik, riwayat, status komunikasi, serta alarm dari jarak jauh.

F8L10D-N berfungsi sebagai modul komunikasi, bukan sensor. Perangkat membawa data melalui jaringan LoRa dengan konsumsi daya rendah. Sementara itu, pengukuran tetap dilakukan oleh sensor, meter, relay, atau controller yang terhubung ke sistem.

LoRa dapat digunakan untuk komunikasi lokal tanpa kartu SIM pada setiap gardu. Namun, gateway tetap membutuhkan jalur backhaul agar data dapat diteruskan menuju platform cloud.

Proteksi utama harus tetap dijalankan oleh relay, interlock, dan perangkat lokal. Dengan penerapan yang tepat, perusahaan dapat mempercepat deteksi gangguan, mengurangi pencatatan manual, dan mengarahkan kegiatan pemeliharaan berdasarkan data.

Untuk merancang sistem monitoring gardu yang sesuai dengan kondisi dan kebutuhan perusahaan, hubungi tim sales dan marketing Microthings.
