Akuisisi data analog memegang peran penting dalam sistem monitoring industri modern. Perusahaan membutuhkan data lapangan yang akurat agar proses pengawasan berjalan lebih cepat dan tepat. Karena itu, perangkat pembaca sinyal analog masih sangat dibutuhkan di banyak sektor industri.
Di lapangan, banyak sensor masih bekerja dengan output analog. Sinyal tersebut bisa berupa 0 sampai 5V, 0 sampai 10V, 0 sampai 20mA, atau 4 sampai 20mA. Nilai ini harus dibaca dengan benar sebelum dikirim ke sistem kontrol. Jika proses pembacaan tidak stabil, hasil monitoring juga akan ikut terganggu.
Saat ini, banyak perusahaan tidak hanya ingin membaca data secara lokal. Mereka juga ingin mengirim data ke RTU, SCADA, PLC, data logger, dan sistem kontrol lainnya. Oleh sebab itu, perangkat akuisisi harus mampu bekerja stabil, mudah diintegrasikan, dan tahan terhadap kondisi industri yang berat.
Salah satu perangkat yang dirancang untuk kebutuhan tersebut adalah DAM116. Modul ini digunakan untuk membaca empat input analog dan mengirim data melalui Modbus RTU lewat RS485. Dengan fungsi itu, alat ini cocok dipakai pada banyak sistem pemantauan industri yang membutuhkan komunikasi sederhana namun andal.
Perangkat seperti ini sangat berguna untuk proyek otomasi, utilitas, pengolahan air, energi, manufaktur, dan infrastruktur. Selain itu, alat ini membantu menghubungkan sensor lapangan dengan sistem pusat tanpa arsitektur yang terlalu rumit. Hasilnya, proses integrasi menjadi lebih efisien dan mudah dikelola.
Daftar Isi :
Peran akuisisi data analog dalam sistem kontrol modern
Banyak instrumen industri masih menggunakan sinyal analog sebagai standar pembacaan. Hal ini terjadi karena sinyal analog tetap dikenal stabil, luas digunakan, dan mudah diterapkan pada banyak jenis transmitter. Karena alasan itu, modul pembaca input analog tetap memiliki peran besar di dunia industri.
Dalam sistem kontrol modern, data tidak cukup hanya dibaca. Data juga harus dikirim ke perangkat lain agar dapat dipantau dan dianalisis. Misalnya, data dari sensor level perlu dikirim ke PLC. Setelah itu, informasi yang sama juga bisa diteruskan ke SCADA untuk kebutuhan tampilan operator.
Di sinilah pentingnya modul pembaca analog yang mendukung komunikasi industri. DAM116 dapat membaca empat kanal input sekaligus. Kemudian, data tersebut diteruskan ke sistem lain dengan protokol Modbus RTU. Dengan demikian, proses pengumpulan data menjadi lebih rapi dan terstruktur.
Empat kanal input dalam satu modul juga memberi nilai tambah. Pengguna tidak perlu memasang terlalu banyak perangkat hanya untuk membaca beberapa titik pengukuran. Jadi, ruang panel bisa dihemat dan instalasi terlihat lebih ringkas.

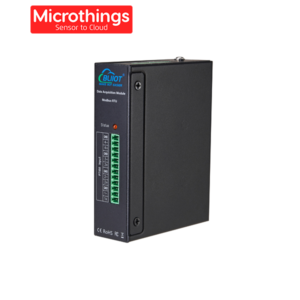

Mengenal DAM116 sebagai solusi pembacaan empat input
DAM116 adalah modul akuisisi data jarak jauh yang dibuat untuk lingkungan industri. Alat ini dirancang untuk membaca empat input analog dalam satu perangkat. Secara bawaan, modul mendukung pembacaan 4 sampai 20mA. Namun, tersedia juga opsi untuk 0 sampai 20mA, 0 sampai 5V, dan 0 sampai 10V.
Fleksibilitas ini membuat alat lebih mudah disesuaikan dengan kebutuhan lapangan. Setiap proyek tidak selalu memakai jenis sinyal yang sama. Karena itu, kemampuan membaca beberapa tipe input menjadi keunggulan yang penting.
Dari sisi komunikasi, perangkat ini memakai Modbus RTU melalui RS485. Protokol ini sangat umum di dunia industri. Banyak PLC, RTU, HMI, dan SCADA sudah mendukungnya. Jadi, proses integrasi bisa dilakukan dengan lebih cepat.
Modul ini juga mendukung catu daya 9 sampai 36VDC. Rentang daya yang lebar memberi keleluasaan saat pemasangan. Selain itu, perangkat memiliki perlindungan polaritas terbalik. Fitur ini membantu mengurangi risiko kerusakan saat instalasi.
Ukuran alat juga cukup ringkas, yaitu sekitar 70 x 88 x 30 mm. Karena bentuknya kecil, perangkat lebih mudah dipasang di dalam panel. Pengguna bisa memilih pemasangan di dinding atau pada rel industri DIN35mm. Dengan begitu, penataan panel menjadi lebih rapi.
Keunggulan perangkat input analog untuk area industri
Perangkat industri harus mampu bekerja pada kondisi yang tidak selalu ideal. Gangguan listrik, perubahan suhu, dan noise komunikasi sering terjadi di lapangan. Oleh karena itu, perangkat input analog harus memiliki perlindungan yang memadai.
DAM116 memiliki perlindungan ESD pada port serial RS485. Fitur ini penting untuk menjaga jalur komunikasi dari gangguan listrik statis. Meskipun terlihat sederhana, perlindungan seperti ini sangat membantu menjaga kestabilan data.
Selain itu, perangkat juga dilengkapi perlindungan petir. Fitur ini mendukung stabilitas alat saat dipasang di area dengan risiko gangguan kelistrikan lebih tinggi. Pada proyek luar ruangan atau area utilitas, perlindungan ini menjadi nilai tambah yang penting.
Perangkat ini juga memiliki watchdog bawaan. Fungsi watchdog adalah menjaga alat tetap berjalan normal. Jika terjadi kondisi tidak stabil, sistem internal akan membantu memulihkan operasi perangkat. Karena itu, alat lebih andal untuk penggunaan jangka panjang.
Tidak kalah penting, terdapat indikator LED status pada perangkat. Fitur ini memudahkan teknisi saat pengecekan awal maupun saat penelusuran gangguan. Dengan bantuan indikator visual, proses commissioning menjadi lebih cepat.
Akuisisi data analog untuk integrasi RTU SCADA dan PLC
Dalam sistem industri, data dari lapangan harus sampai ke pusat kontrol dengan baik. Sensor tidak bisa bekerja sendiri tanpa sistem yang menerima dan mengolah datanya. Karena itu, kemampuan integrasi menjadi salah satu faktor utama saat memilih perangkat.
DAM116 mendukung komunikasi dengan Modbus address 1 sampai 247. Ini memberi keleluasaan saat perangkat dimasukkan ke jaringan Modbus yang lebih besar. Selain itu, alat mendukung beberapa pilihan baud rate, mulai dari 1200 hingga 38400 bps. Jadi, pengguna dapat menyesuaikannya dengan sistem yang sudah ada.
Format data yang didukung juga cukup lengkap. Hal ini membantu perangkat bekerja dengan banyak pengontrol proses dan sistem otomasi. Sementara itu, komunikasi RS485 tetap menjadi pilihan populer karena sederhana, stabil, dan cocok untuk area industri.
Saat dihubungkan ke RTU, alat ini dapat mengirim data dari sensor lapangan ke pusat pemantauan. Jika disambungkan ke PLC, data bisa dipakai untuk logika kontrol. Lalu, bila terhubung ke SCADA, operator dapat melihat nilai pembacaan secara real time. Dengan kata lain, alat ini menjadi penghubung penting antara lapangan dan pusat sistem.
Penerapan pada berbagai sektor industri
Modul seperti DAM116 dapat dipakai pada banyak jenis aplikasi. Dalam sistem pengolahan air, alat ini dapat membaca sinyal dari level transmitter, pressure transmitter, atau flow sensor. Setelah itu, data bisa dikirim ke panel kontrol atau server monitoring.
Pada sektor manufaktur, perangkat ini cocok untuk memantau banyak titik proses. Misalnya, tekanan, tegangan, atau arus sinyal dari instrumen produksi. Karena pembacaan dilakukan secara stabil, operator bisa melihat kondisi proses dengan lebih jelas.
Di sektor energi dan utilitas, alat ini juga relevan. Modul dapat dipakai untuk mendukung pemantauan perangkat lapangan di ruang panel, gardu, atau fasilitas distribusi. Sementara itu, pada sistem gedung, modul ini bisa membantu pembacaan sinyal dari berbagai instrumen mekanikal dan elektrikal.
Kelebihan lain ada pada efisiensi instalasi. Satu perangkat dapat membaca empat titik input sekaligus. Jadi, sistem menjadi lebih sederhana. Selain hemat ruang, instalasi juga lebih mudah dirawat.
Dukungan Microthings sebagai layanan cloud data
Sistem monitoring saat ini tidak berhenti pada pembacaan lokal. Banyak perusahaan ingin melihat data dari berbagai lokasi dalam satu dashboard. Mereka juga ingin menyimpan histori, membuat alarm, dan menampilkan tren data secara otomatis. Karena itu, layanan cloud menjadi bagian penting dalam sistem modern.
Microthings dapat dijelaskan sebagai platform layanan cloud data yang membantu pengguna mengelola informasi dari lapangan. Data dari sensor, modul input, RTU, atau gateway dapat dikumpulkan ke satu platform. Setelah itu, data bisa ditampilkan dalam bentuk dashboard yang mudah dipahami.
Dengan Microthings, pengguna dapat memantau data secara real time. Selain itu, platform ini juga membantu penyimpanan histori, pengelolaan alarm, dan analisis kondisi lapangan. Jadi, data tidak hanya dikirim, tetapi juga diolah menjadi informasi yang berguna.
Bagi perusahaan, manfaatnya cukup besar. Pengawasan menjadi lebih cepat. Pengambilan keputusan juga menjadi lebih tepat. Di sisi lain, tim teknis dapat memantau banyak lokasi tanpa harus selalu datang ke lapangan. Ini membuat operasional terasa lebih efisien.
Saat perangkat seperti DAM116 dipadukan dengan platform cloud, hasilnya menjadi lebih kuat. Modul membaca sinyal analog dari lapangan. Lalu, data diteruskan ke sistem kontrol atau gateway. Setelah itu, informasi dapat dikirim ke Microthings untuk kebutuhan monitoring pusat. Dengan alur seperti ini, perusahaan memiliki sistem yang lebih terhubung dan lebih mudah dikembangkan.
Spesifikasi penting yang mendukung operasional lapangan
Selain fitur utama, ada beberapa spesifikasi yang membuat alat ini cocok untuk aplikasi industri. Perangkat mendukung konsumsi daya sekitar 3W, sehingga tetap efisien untuk sistem panel. Bobotnya sekitar 250 gram, sehingga cukup ringan untuk pemasangan praktis.
Untuk komunikasi, alat menyediakan 1 port RS485. Port ini menjadi jalur utama pengiriman data Modbus RTU ke perangkat lain. Pilihan baud rate yang tersedia memberi fleksibilitas dalam integrasi. Oleh sebab itu, modul tetap mudah dipakai dalam banyak skenario proyek.
Perangkat juga dirancang untuk bekerja pada suhu operasi 20 sampai 70 derajat Celsius. Rentang ini membuatnya cukup sesuai untuk banyak lingkungan industri. Selain itu, modul mendukung kelembapan relatif yang sesuai untuk area kerja teknis. Jadi, alat memang diarahkan untuk kebutuhan lapangan, bukan hanya penggunaan laboratorium.
Hal yang perlu diperhatikan sebelum memilih perangkat
Sebelum menentukan perangkat untuk proyek, pengguna perlu memahami karakter sinyal yang akan dibaca. Ini penting agar modul benar benar sesuai dengan output sensor yang digunakan. Jika jenis sinyal tidak cocok, proses integrasi bisa terganggu sejak awal.
Selain itu, periksa juga protokol komunikasinya. Perangkat yang mendukung Modbus RTU biasanya lebih mudah dipadukan dengan sistem industri. Namun, pengguna tetap perlu memastikan kecocokan parameter komunikasi dengan PLC, RTU, atau SCADA yang dipakai.
Faktor berikutnya adalah perlindungan perangkat. Dalam area industri, fitur seperti perlindungan ESD, watchdog, dan proteksi petir sangat membantu. Meskipun sering dianggap detail kecil, justru fitur inilah yang mendukung kestabilan alat dalam jangka panjang.
Terakhir, pikirkan alur data secara menyeluruh. Apakah data hanya dipakai untuk panel lokal, atau akan dikirim ke cloud. Bila sejak awal sistem dirancang untuk integrasi lebih luas, maka pemilihan perangkat akan menjadi lebih tepat dan lebih siap untuk pengembangan ke depan.
Kesimpulan
DAM116 merupakan solusi yang tepat untuk kebutuhan pembacaan empat input analog di lingkungan industri. Perangkat ini mendukung berbagai jenis sinyal umum, memakai Modbus RTU melalui RS485, dan dirancang untuk aplikasi yang menuntut kestabilan kerja.
Dukungan catu daya lebar, perlindungan internal, indikator status, dan fleksibilitas pemasangan membuat alat ini cocok untuk banyak sistem monitoring. Selain itu, integrasinya dengan RTU, PLC, SCADA, dan platform cloud seperti Microthings memberi nilai lebih bagi perusahaan yang ingin membangun sistem pemantauan yang modern.
Singkatnya, alat ini bukan hanya pembaca sinyal biasa. Perangkat ini adalah bagian penting dari sistem monitoring yang rapi, stabil, dan siap mendukung operasional berbasis data.
