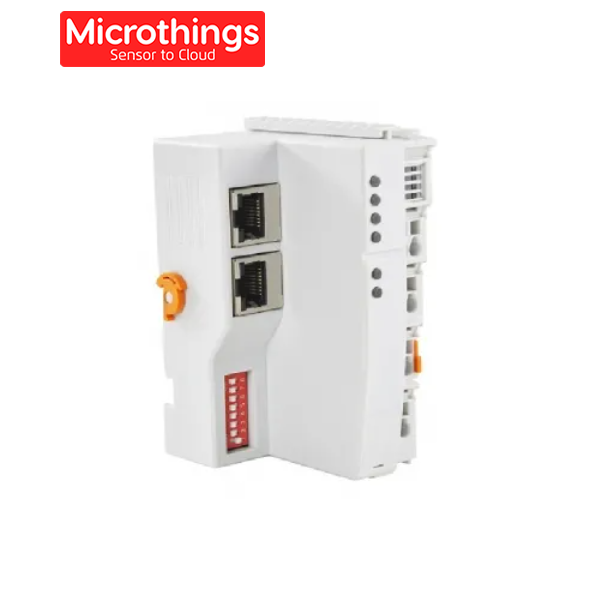

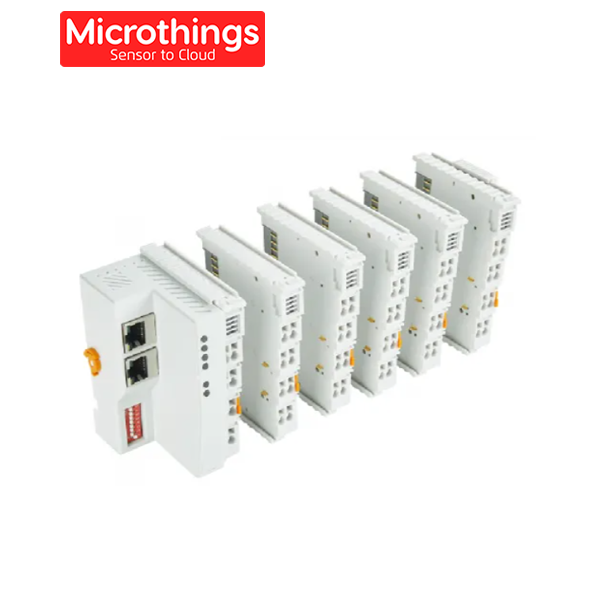

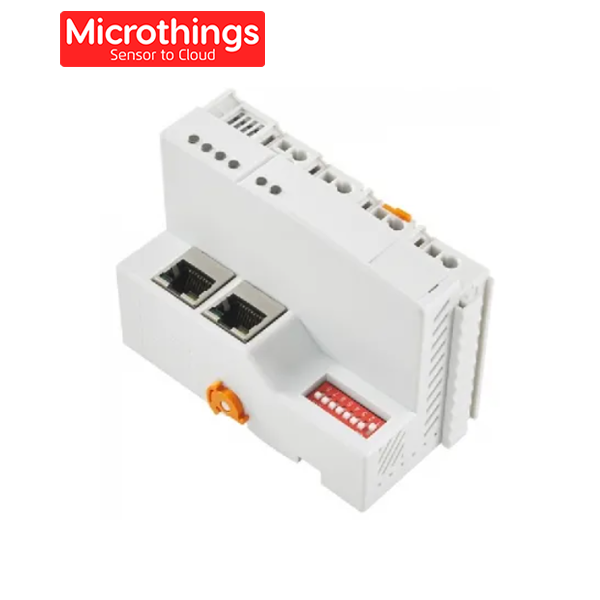

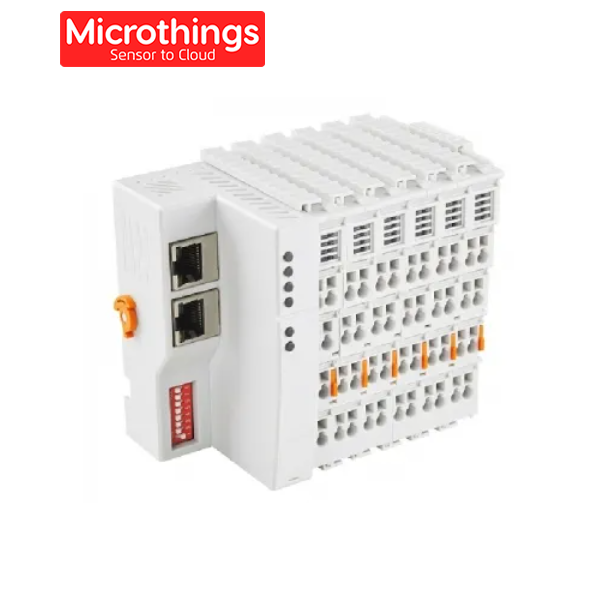

BL203 Ethernet/IP I/O System adalah sistem input/output terdistribusi yang menggunakan teknologi Ethernet/IP untuk komunikasi real-time yang andal dalam sistem otomatisasi industri. Sistem ini mendukung berbagai modul I/O, termasuk analog, digital, dan komunikasi serial, dan dapat dikonfigurasi untuk berbagai aplikasi. BL203 dirancang untuk aplikasi industri yang membutuhkan komunikasi yang cepat dan efisien, dan dapat diintegrasikan dengan berbagai perangkat dan sistem kontrol.
FITUR:
– Komunikasi Real-time yang Andal: BL203 menggunakan teknologi Ethernet/IP untuk komunikasi real-time yang andal dengan latensi rendah, yang sangat penting untuk aplikasi industri yang membutuhkan respons cepat dan tepat.
– Konektivitas yang Fleksibel: BL203 mendukung berbagai topologi jaringan, termasuk line, tree, dan star, yang memungkinkan fleksibilitas dalam desain sistem otomatisasi.
– Dukungan Berbagai Modul I/O: BL203 menawarkan berbagai modul I/O untuk berbagai aplikasi, termasuk analog, digital, dan komunikasi serial, yang memungkinkan Anda untuk membangun sistem yang disesuaikan dengan kebutuhan spesifik Anda.
– Kemudahan Integrasi: BL203 dirancang untuk mudah diintegrasikan ke dalam sistem otomatisasi industri, dengan dukungan perangkat lunak dan dokumentasi yang komprehensif.
– Kemampuan untuk Menghubungkan hingga 32 Modul I/O: BL203 dapat menghubungkan hingga 32 modul I/O, yang memungkinkan Anda untuk memperluas sistem otomatisasi Anda sesuai kebutuhan.
– Perlindungan Isolasi 500V: BL203 memiliki perlindungan isolasi 500V, yang membuatnya aman untuk digunakan dalam lingkungan industri yang keras.
– Kemampuan untuk Beroperasi dalam Berbagai Kondisi Lingkungan: BL203 dirancang untuk beroperasi dalam berbagai kondisi lingkungan, termasuk suhu dan kelembaban yang ekstrem.
-Dukungan Berbagai Protokol Komunikasi: BL203 mendukung berbagai protokol komunikasi, termasuk Ethernet/IP, HTTP, DHCP, dan DNS, yang membuatnya kompatibel dengan berbagai perangkat dan sistem kontrol.
SPESIFIKASI:
Hardware:
Sistem Daya:
- Tegangan Input (Sistem): 24 VDC
- Arus Input (Sistem): Maksimal 500 mA pada 24 VDC
- Efisiensi Daya: 84%
- Tegangan Bus Internal: 5 VDC
- Arus Konsumsi Coupler: Maksimal 300 mA pada 5 VDC
- Arus Konsumsi I/O: Maksimal 1700 mA pada 5 VDC
- Perlindungan Isolasi: 500 V sistem/catu daya
Daya Lapangan:
- Tegangan Input (Lapangan): 24 VDC
- Arus Catu Daya Melalui Kontak (Maksimal): 10 ADC
Ethernet:
- Jumlah Port: 2 x RJ45
- Media Transmisi: Twisted Pair STP 100 Ω Cat 5
- Panjang Kabel Maksimal: 100 m
- Kecepatan Baud: 10/100 Mbit/s
- Perlindungan Isolasi: ESD kontak: 8KV, Surge: 4KV (10/1000us)
Sistem:
- Sistem Operasi: Linux
- CPU: 300 MHz
- RAM: 64 MB
- Flash: 128 MB
- Jumlah Modul I/O Maksimal: 32
- Protokol: Ethernet/IP, HTTP, DHCP, DNS
- Area Data Proses: Panjang input maksimal 504 byte, panjang output maksimal 504 byte
- Jumlah Maksimal Koneksi Pesan Eksplisit: 10
- Jumlah Maksimal Koneksi Pesan Implisit: 5
- Jumlah Maksimal Koneksi CIP: 10
Metode Pengkabelan:
- Metode: CAGE CLAMP
- Diameter Kawat: 0,08 mm² ⋯ 2,5 mm², AWG 28 ⋯ 14
- Panjang Stripping: 8 mm ⋯ 9 mm / 0.33 in
Lingkungan:
- Suhu Kerja: 0 ⋯ 55 °C
- Suhu Penyimpanan: -40 ⋯ 70 °C
- Kelembaban Relatif: 5 ⋯ 95% tanpa kondensasi
- Ketinggian Kerja: 0 ⋯ 2000 m
- Jenis Perlindungan: IP20
Dimensi:
- Lebar: 48 mm
- Panjang: 100 mm
- Tinggi: 69 mm
- Warna: Abu-abu muda
- Bahan Cangkang: Polikarbonat, Nylon 6.6
- Beban Api: 1.239 MJ
- Berat: 180 g
Instalasi:
- Metode: Rel DIN-35
Sertifikasi:
- EMC: EN 55022: 2006/A1: 2007 (CE & RE) Kelas B
- IEC 61000-4-2 (ESD): Level 4
- IEC 61000-4-3 (RS): Level 4
- IEC 61000-4-4 (EFT): Level 4
- IEC 61000-4-5 (Surge): Level 3
- IEC 61000-4-6 (CS): Level 4
- IEC 61000-4-8 (M/S): Level 4
